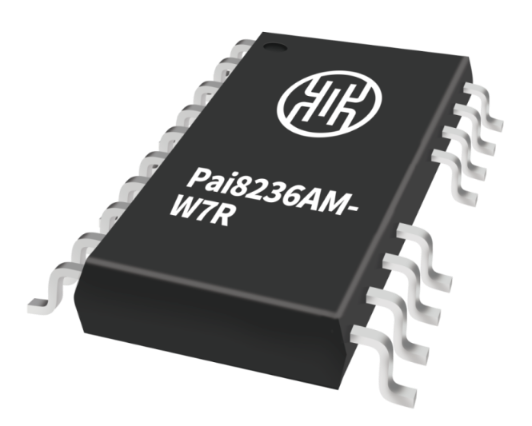

新品推荐 | 荣湃双通道隔离驱动产品Pai8236系列
新能源汽车、光伏储能、AI服务器电源等应用的电气系统正在掀起“升压”热潮，400V、800V，甚至1000V以上的平台逐渐成为市场主流。SiC器件开始变得流行，但它有个特点，那就是需要更高驱动电压，才能将内阻降到最低，发挥真正的性能。同时，关断时，它还需要一点反向推力，即负压关断，否则它有可能自己导通。图片来源：荣湃（下同）为了应对这个市场需求，荣湃半导体推出了Pai8236系列双通道隔离驱动芯片，它能够提供40V的正向驱动电压，可驱动MOSFET、IGBT，以及SiC器件等各类功率器件。最高支持5MHz的开关频率，能够满足电源转换器、电机驱动等应用对快速开关和高效率的要求。图：Pai8236系列引脚定义图 主要特性 Pai8236系列基于iDivider技术而设计，具有4A峰值源电流和6A峰值灌电流能力，并提供多个特色子系列，可满足不同应用场景的特定需求。例如Pai8236XS通过分离输出独立控制上升/下降沿时间；Pai8236XN支持外接负电压以实现负压关断；Pai8236XNX集成了内部负偏压关断功能。主要特性如下： 一是高驱动电压与电流能力 它具有40V驱动电压，专为SiC功率器件而设计，能提供更高的正向驱动电压，从而最大程度降低SiC器件的导通电阻，使其性能得到充分发挥。另外，其峰值源电流和峰值灌电流有两个版本，非米勒钳位版本分别是4A和6A，米勒钳位版本可达10A和10A。可确保能够快速有效地驱动大功率MOSFET、IGBT和SiC器件的栅极，实现快速开关，减少开关损耗。 二是高隔离与可靠性 它具备8000VPK增强型隔离，符合DIN V VDE V 0884-11:2017-01标准，以及UL 1577标准下的1分钟5kVRMS隔离电压，为高压系统提供卓越的电气隔离保护，确保人身和设备安全。共模抑制比最低可达100kV/µs（可选200kV/µs），保证芯片在复杂电磁环境中信号传输的稳定性和可靠性，有效抵抗高dv/dt引起的瞬态干扰。 三是多功能集成，设计灵活 每个驱动器可灵活配置为双低侧驱动、双高侧驱动或带可编程死区时间(DT)的半桥驱动。当DISABLE引脚置高时，可同步关闭双路输出。作为失效保护机制，原边逻辑侧故障时将强制双路输出保持低电平。 此外，N系列产品专为需要负压关断的SiC器件优化，支持外部负压输入，并内置-2V、-3V、-4V、-5V多种负压选项，简化了负压配置，确保SiC器件快速可靠关断。图：Pai8236关键电气参数 主要应用场景 Pai8236系列双通道隔离驱动芯片以其卓越的性能和高可靠性，广泛适用于对效率、功率密度和可靠性有严苛要求的各类高压电力电子应用。例如，新能源汽车的车载充电器（OBC）和DC-DC转换器、光伏储能系统中的太阳能逆变器和储能变流器、电机驱动器、不间断电源（UPS），以及工业电源和数据中心等场景。
新品
芯查查资讯 . 2026-06-01 1 1400
市场周讯 | 长鑫IPO过会；环球晶、联电世界先进、ST、英飞凌再涨价；太空算力关注度持续升高
| 政策速览 1. 广州：广州市人民政府发布关于印发广州市国民经济和社会发展第十五个五年规划纲要的通知。规划纲要指出，提升电子信息制造产业集群优势地位。做大做强超高清视频与新型显示产业集群，持续扩大高世代显示面板及全柔有源矩阵有机发光二极体（AMOLED）模组生产能力，推动华星光电t8等重大项目建设；增强国家印刷及柔性显示创新中心、国家新型显示技术创新中心创新能力，促进Micro-LED、柔性显示、3D显示、透明显示、激光显示、全息显示等新型显示技术的研发和产业化；加快发展超高清视频，促进5G+4K/8K、虚拟现实（VR）/增强现实（AR）等技术融合应用；大力发展智能眼镜、空中成像屏等智能显示终端。支持黄埔重点发展显示面板、显示模组、关键材料设备等制造环节，推动上下游企业集聚发展。支持增城重点发展上游材料、下游终端应用环节，做大产业规模。支持越秀发展影视内容制作和数字内容生产，打造国内一流、全球知名的超高清视频制作应用示范基地。发展壮大半导体与集成电路产业，加快特色工艺芯片制造、车规级芯片设计、先进封装、第三代半导体等重点领域突破，布局高端数字芯片新赛道，打造国家集成电路产业发展“第三极”核心承载区。加快粤芯四期等重大项目建设。支持黄埔引育高端芯片设计、关键材料设备、先进封装测试企业，打造模拟芯片产业链。支持增城重点发展智能传感器和特色工艺芯片制造。支持南沙打造以宽禁带半导体为特色的产业链集群。 2. 工信部：工信部发布2026年汽车标准化工作要点。其中包括，加速汽车芯片标准发布实施。贯彻落实汽车芯片标准体系，提升汽车芯片环境可靠性、电磁兼容、功能安全和信息安全水平，推进汽车芯片应力试验要求、信息安全技术规范等标准审查报批。系统性推进汽车芯片产品与技术应用标准研究，推动电源管理芯片等标准发布，推进控制芯片、计算芯片、车内通信芯片、安全芯片、功率芯片等标准审查报批，加快传感芯片、车外通信芯片等标准研制，开展汽车存储芯片、驱动芯片等标准预研及汽车芯片匹配试验方法标准研究。 3. 深圳：《深圳市国民经济和社会发展第十五个五年规划纲要》发布，其中提出，全力巩固提升新一代电子信息、新能源汽车、新能源、高端医疗器械等优势产业全球竞争力。深入实施“ICT+”行动，积极布局新一代移动通信、新型显示等重点领域，做强半导体与集成电路全品类制造。做大新能源汽车“深圳造”规模、提升“含深度”，加快“车路云一体化”应用试点，打造新一代世界一流汽车城，全谱系发展新能源智能交通载具。加快建设世界一流新型储能产业中心，推动源网荷储全链条发展，推动数字电网、大功率充放电设施等新能源产业在全球市场抢占先机。全链条支持诊断、治疗、康复类创新医疗器械产业发展。到2030年，战略性新兴产业增加值超2.3万亿元。 4. 武汉：湖北省委常委、武汉市委书记盛阅春5月24日与省内外的集成电路领域企业家座谈交流、共话合作。会上，中芯聚源私募基金管理（上海）有限公司董事长高永岗、长江存储执行副总裁程卫华、长川科技公司董事长赵轶、上海正帆科技公司董事长俞东雷、中芯聚源股权投资管理（上海）有限公司战略合伙人冉昶、芯谋研究董事长顾文军逐一介绍了企业发展情况及合作意向。盛阅春说，希望各位企业家加大在汉投资布局力度，充分发挥专业优势，与武汉携手共建集成电路产业生态，带动更多优质项目、先进技术、高端人才、重点企业汇聚武汉，推动产业延链补链强链；与武汉携手共建集成电路产业创新高地，聚焦化合物半导体、光电子芯片、车规级芯片等重点方向，加强核心技术攻关和科技成果产业化，加快重大项目建设落地，搭建公共服务平台，推动我市集成电路产业加快发展壮大。 5. 四部门：中央网信办、教育部、工业和信息化部、人力资源社会保障部联合印发《2026 年提升全民数字素养与技能工作要点》（下称《工作要点》）。根据中国网信网今天傍晚发布的新闻稿，《工作要点》部署了 6 个方面 15 项重点任务。一是完善数字素养培育体系，包括强化数字资源供给开放、拓宽数字素养提升渠道。二是深化数字应用场景建设，包括提升数字生活品质、提升数字工作能力、激发数字创新活力。三是提升全民人工智能素养，包括强化人工智能赋能教育、加快人工智能人才培育、深化人工智能普及应用。四是促进数字普惠包容发展，包括深化信息无障碍环境建设、打造数字助老惠民公益项目。五是营造安全有序网络空间，包括引导全民文明依法上网用网、筑牢全民网络安全防护意识、促进人工智能安全规范发展。六是健全协同联动工作机制，包括完善多方协作机制、深化国际交流合作。 | 市场动态 6. 存储器：今年一季度，我国集成电路出口724.7亿美元，同比增长77.5%，其中存储器产品出口459.9亿美元，同比增长174.2%。存储器产品出口激增也传导至供应链服务环节。一家物流企业负责人表示，今年以来公司内存出口相关的业务订单量翻了一倍，单笔货值过亿元的大单明显增多。业内人士表示，存储器产品出口的爆发式增长，既有全球供需紧张的周期性因素，更有国内存储行业产业链升级、市场份额提升的产业结构性变革等因素。深圳市电子商会副秘书长称，跟去年3月份相比，存储器价格涨幅已经达到将近十倍，甚至还有一些是十几倍的增长。主要还是因为价格的大幅增长，导致（出口）总金额的上升。国产品牌的价格，跟海外品牌有较大的价差，价格是很有竞争力的。 7. 广东：广东省统计局公布了1—4月份经济运行数据。前四月，广东经济运行平稳，全省规模以上工业增加值同比增长3.9%，其中，高技术产品增势良好，工业机器人、3D打印设备、集成电路、存储芯片产品产量分别增长32.3%、57.0%、30.8%、50.8%。4月份，PPI由上月同比下降0.3%转为上涨1.4%。 8. TrendForce：AI发展从大型模型训练转向以推理为核心的代理式AI应用，驱动存储器需求结构性扩张，由于供给缺口短期无法补足，推升价格上涨。因此，TrendForce集邦咨询大幅上调全球存储器产值预估，将2026年产值从前一版的5516亿美元提高至8893亿美元，2027年则预计由8427亿美元上修至逾1.28万亿美元，年增率约44%。 9. 市场：上海2025年产值突破5700亿元。根据协会统计，从细分领域看，上海IC设计业2025年同比增长率达30.6%，制造业增长率达22.4%，设备材料业增长率达35.6%。2025年上海IC产业规模比2020年增长了2.4倍，超额完成了“十四五”的发展目标，上海集成电路行业营收占到全国的23.4%，展现出强劲的产业的经济效益，产业链环节布局更加完善，龙头企业集聚。 10. 太空算力：今年以来，太空算力这一新概念的关注度持续升高。近期，工业和信息化部对外表示，支持开展太空算力技术前瞻性研究，有序推动太空算力产业发展。太空算力，指的是将芯片、服务器等算力硬件直接部署到太空当中的卫星上，让卫星在天上处理数据，优势主要体现在“实时性”和“覆盖性”。业内机构预测，到2030年，全球太空经济市场规模将超过万亿美元。其中，太空算力是重要的基础设施。据了解，国内业界目前正在搭建规模更大的算力星座、攻关核心技术。今年4月，由产学研多方参与的太空算力创新中心在北京经开区发起筹建，同期还发布了“太空算力关键共性技术攻关榜单”，聚焦在可回收火箭、太空光伏、激光通信、抗辐照芯片等产业链核心环节，未来单个项目最高资助金额可达1000万元。 11. CFM：Q1全球NAND Flash市场规模428.15亿美元，企业级SSD需求倍增并仍在加速，尽管消费类需求现疲软迹象，但不改整体供不应求的局面，Q1NAND ASP环比大增，推动一季度全球NAND Flash市场规模环比续增81.8%。具体来看，三星市场份额29.7%，排名第一；SK海力士市场份额17.6%，排名第二；铠侠市场份额14.9%，排名第三；闪迪市场份额13.9%，排名第四；美光市场份额11.7%，排名第五。 12. 摩根士丹利：受惠于AI产业爆发性增长，预估到2030年，全球半导体产业总产值将上看1.5万亿美元，其中AI相关芯片的贡献占比将高达50%，成为推动市场增长的核心引擎。 13. 摩根士丹利：到2030年，全球半导体产业市场规模可能达到1.5万亿美元，其中人工智能相关半导体产品贡献份额占半壁江山。主要云服务提供商的云资本支出依然强劲。摩根士丹利云资本支出追踪器估计，到2026年，云资本支出将接近8110亿美元。研究认为，代理式人工智能产生了不断增长的CPU应用机遇。当AI从推理转向执行时，GPU计算强度随之提升。该机构将基准情景下的编排CPU市场总规模(TAM)上调至790亿美元，CPU编排技术的市场附加价值(TAM)预测将达到2380亿美元。 14. Counterpoint：全球 DRAM 内存市场规模在 2026 年第 1 季度达到 970 亿美元，距千亿美元大关仅一步之遥，环比激增 80%、同比增长更是高达 260%。主要市场参与者中，三星电子巩固了其领先地位，市占扩大至 38%；SK 海力士的市占下滑至 29%；美光市占维持 22% 不变。 15. TrendForce：预估全球市场 2026 年产值将从前一版的 5516 亿美元提升至 8893 亿美元（现汇率约合 6.04 万亿元人民币），2027 年则由 8427 亿美元（现汇率约合 5.72 万亿元人民币）上修至逾 1.28 万亿美元（现汇率约合 8.69 万亿元人民币），同比增长 44%。 16. 国家能源局：2025 年，我国已建成 42 个万卡级智算集群，全国算力中心总用电量达 1700 亿千瓦时，占全社会用电量的 1.6%。全国一体化算力网络 8 大枢纽节点算力用电成为增量主力，近 3 年平均增长率约为 39.5%，远高于全社会用电量的平均增速。国家能源局预计，“十五五”时期全国算力用电量年均新增 1000 亿千瓦时以上，到 2030 年预计达 8000 亿千瓦时，占全社会用电量 6% 左右。 | 上游厂商动态 17. 英特尔：英特尔正大规模投资先进半导体封装，加速其晶圆代工业务复兴。据28日业界消息，英特尔目前正面向全球供应链合作伙伴推进大规模“材料、零部件、设备”采购订单，多项供应合同已签订完成。一位熟悉内情的业内人士表示，“目前先进封装设备投资规模达数万亿韩元。”此次投资重点聚焦于扩大“EMIB（Embedded Multi-die Interconnect Bridge，嵌入式多芯片互连桥）”产能。英特尔目前还在推进EMIB技术升级，包括在桥接结构中引入硅通孔（TSV）技术的“EMIB-T”，以及融合玻璃基板的封装方案等。 18. Furiosa：韩国AI芯片企业FuriosaAI宣布将与博通合作开发其第三代（下一代AI推理加速器，目标2028年上半年出样。这一芯片将结合2nm先进制程的计算裸晶 (Die)、独立的I/O裸晶、HBM4 (E) 内存堆栈，机架内多芯片间采用博通的SUE（纵向扩展以太网）实现全连接拓扑，可以机架级系统的形式出货。 19. 腾讯：腾讯新一代自研的视频编解码芯片沧海V2芯片已经完成“点亮”并进入量产周期，计划在2026年下半年全面提供线上服务。目前，沧海V1在腾讯云以及腾讯自有场景中规模部署超10万片，覆盖直播和点播、4K超高清高帧率转码等核心场景。 20. 长鑫科技：长鑫科技集团股份有限公司科创板IPO获上市委会议通过，符合发行条件、上市条件和信息披露要求。长鑫科技招股说明书（申报稿）显示，公司预计2026年上半年实现营业收入1100亿元至1200亿元，同比增长612.53%至677.31%；实现归母净利润500亿元至570亿元，同比增长2244.03%至2544.19%。公司此次IPO拟募资295亿元，用于存储器晶圆制造量产线技术升级改造项目、DRAM存储器技术升级项目、动态随机存取存储器前瞻技术研究与开发项目等项目。 21. 环球晶：半导体晶圆制造商环球晶董事长徐秀兰25日在电话会议上表示，今年市况与去年不同，“相对好非常多”，但成本上涨，折旧摊提增加，正积极与客户沟通下半年调涨售价。除了AI需求强劲，非AI应用如车用、工业用产品也陆续回暖。目前环球晶12吋产能满载，其他中小尺寸晶圆稼动率也满高，能见度已达第三季度。 22. 铠侠：铠侠计划在2027年量产第十代BiCS FLASH产品，相关投资细节待到2026H2会更为明朗。这一时点晚于此前曝光的2026年量产计划。从技术规格来看，BiCS10采用332层单元堆栈架构，相比现款218层的BiCS8增加约52%，密度提升高达59%，且配合Toggle DDR 6.0接口标准，其I/O传输速率从上一代的3.6G bps提升至4.8G bps(增幅约33%)，同时输入功耗降低10%、输出功耗降低34%，在标准TLC模式下可实现单颗2Tb的储存容量。 23. 阿里：玄铁团队宣布旗下9系列高性能处理器已完成对Android 16操作系统的适配，并面向战略客户定向发布玄铁安卓平台。作为全球首款成功运行最新版安卓系统的RVA23兼容RISC-V处理器，玄铁9系列实现突破，标志着RISC-V在安卓生态中已从功能移植迈入规范兼容与产品化交付的新阶段，为规模化商业落地奠定技术基础。 24. 英飞凌：英飞凌将于2026年7月1日起对部分产品实施价格调整。涨价函上显示，由于全球半导体行业面临时持续的成本压力，包括能源、原材料、运输和服务，导致产品组合需求的成本大幅上升，且远比几个月预期的更为广泛。尽管持续努力应对这些影响，但无法再将其内部消化，因此将对部分产品进行价格调整，调整自2026年7月1日起生效。 25. ST：据意法半导体最新的涨价函表示：在上一次价格调整后（从2026年4月26日），整个行业的成本压力持续不减，这使我们不得不再次做出调整，主要是针对那些未包含在前次调整范围内的产品。从2026年6月28日起，部分产品的价格将上调。 26. 被动器件：AI用高阶被动元件爆缺，被动元件巨头纷纷启动新一轮调涨，日本松下、美商基美分别在贴片型固态电容（SP CAP）、钽质电容自6月启用新价，涨幅介于5～65％；由于主要国际大厂产能已满，随Vera Rubin平台放量，加剧高阶被动元件供给缺口，排挤中低阶产能之下，转单潮正式拉开序幕，近日被动元件股票涨势喜人。 27. 建滔：PCB 产业链龙头建滔积层板（01888.HK）发布年内第四次涨价通知，宣布自即日起新接单起，板料产品涨价 10%，PP（半固化片）材料涨价 20%，为本次调价的最高幅度。 28. 联合电子：联电财务长刘启东表示，因应成本提高，公司计划于2026年下半年选择性上调部分产品价格，并将于2027年展开更大范围的客户价格谈判，届时涨幅可能进一步扩大。联电将原材料成本上涨及新加坡建厂成本高于中国台湾列为此次调价的核心驱动因素。此前TechNews于4月援引客户通知报道，联电已计划于2026年下半年实施晶圆价格调整，涨幅约10%，最快可能于7月生效。 29. 高通 ：高通公布面向平价入门级 PC 的骁龙 C 处理器骁龙 C 代号 "Kenai"，采用 6nm 制程工艺，配备 1+3+4 共八个 CPU 核心和 900MHz 的 Adreno GPU，内存支持 32-bit LPDDR5，可对外提供 2 条 PCIe Gen3 通道，整体采用 14mm × 12mm 封装。 | 应用端动态 30. 中国电信：中国电信研究院近日联合清华大学、无锡沐创集成电路设计有限公司，成功完成基于国产抗量子芯片的AI(人工智能)多智能体可信通信创新试验。该试验的成功标志着中国在抗量子密码与人工智能深度融合领域取得重要突破。 31. 华为：在电气电子工程师学会（IEEE）举办的国际电路系统研讨会ISCAS 2026上，华为何庭波发表题为“半导体新路径探索与实践”的主旨演讲，发表了指导半导体产业发展的新原则——韬(τ)定律。韬(τ)定律提出以“时间(τ)缩微”替代“几何缩微”作为半导体与电子系统演进的新指导原则——通过逻辑折叠等创新技术，持续压缩信号传播时延，不断提升晶体管密度，从而实现半导体与电子系统的持续演进。
半导体
芯查查资讯 . 2026-06-01 1 1 2289

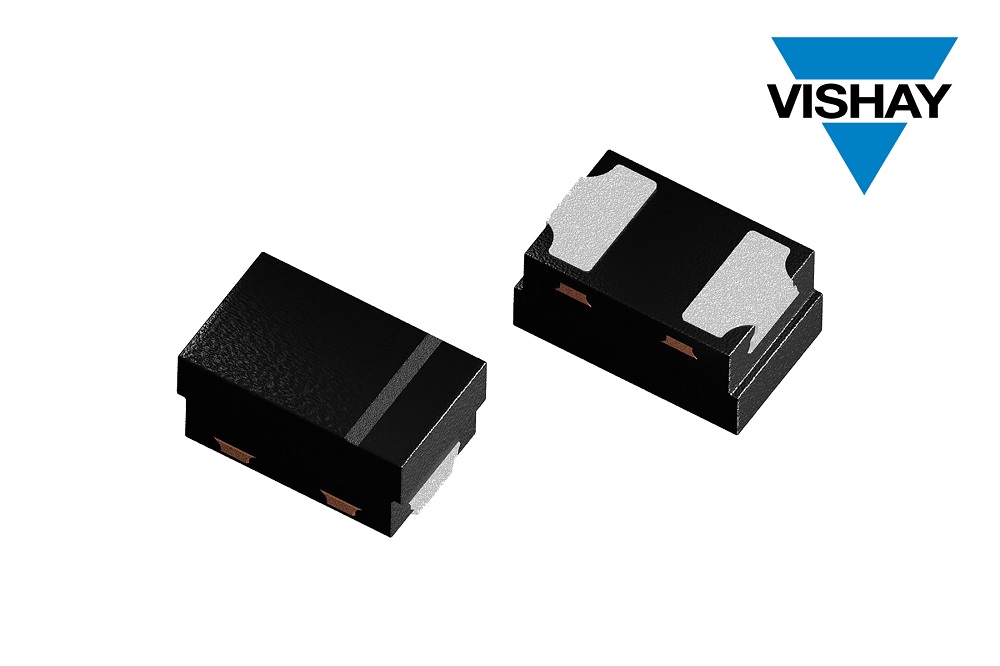

Vishay ESD静电保护二极管通过IEEE 10BASE-T1S合规性测试
VETH100A1DD1符合 OPEN Alliance关于静电保护器件的全部三项EMC测试规范 今天Vishay宣布，公司采用DFN1006封装的VETH100A1DD1静电保护二极管成功通过IEEE 10BASE-T1S合规性测试，证实该产品适用于汽车单对以太网（OPEN）总线架构。 VETH100A1DD1符合OPEN Alliance关于静电保护器件的全部三项EMC测试规范，可支持10BASE-T1S、100BASE-T1和1000BASE-T1应用。除了最近完成的IEEE 10BASE-T1S合规性测试之外，该器件还通过了100BASE-T1和1000BASE-T1的合规性测试，而且我们可根据要求提供测试报告。 10BASE-T1S是一种汽车数据总线，可通过一根长达25米的双绞线连接至少8个节点。这种标准通过一条双绞线使用基带传输数据，标称数据速率为10 Mbit/s ，其中“S”表示短程运行。与100BASE-T1和1000BASE-T1等更高速的点对点汽车以太网链路不同，10BASE-T1S采用多点总线拓扑，多个节点共享同一物理介质。 10BASE-T1S网络的每个节点都可包含一个静电保护器件，因此，极低的电容对于保持总线上的信号完整性至关重要。VETH100A1DD1专为满足这一要求而设计，其电容低于10BASE-T1S测试规范中规定的1 pF，非常适合10BASE-T1S应用，同时兼容更高速的汽车以太网标准。 VETH100A1DD1满足10BASE-T1S、100BASE-T1和1000BASE-T1标准，可为设计人员提供多种汽车以太网架构的静电保护解决方案，包括多点总线系统和更高速的点对点链路。
威世 . 2026-06-01 833
10BASE-T1S：破解车载网络瓶颈，重构软件定义汽车通信底座

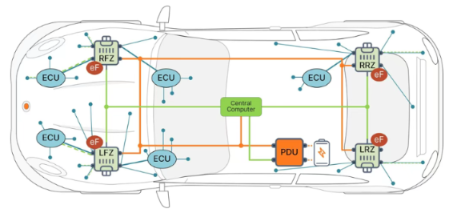

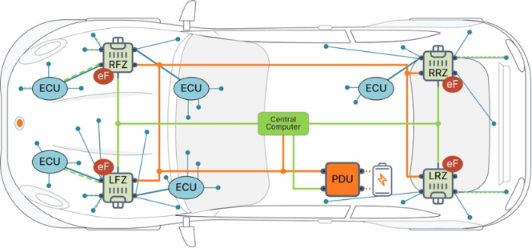

摘要：随着软件定义汽车加速落地，高效、精简、适配车载场景的通信技术成为行业核心诉求。10BASE-T1S作为专为车载与工业场景打造的以太网技术，为破解车载网络瓶颈统一提供了关键方案。本系列将分两篇为您深度拆解安森美（onsemi）最新的10BASE-T1S技术白皮书。本文为第一篇，将聚焦架构演进与10BASE-T1S的核心价值。 区域控制架构 如今的汽车均需搭载精密复杂的电子通信网络。与办公场景中网线可隐匿于地毯之下、接口线缆便于手持布设不同，车载网络（IVN）的部署会受到更多物理条件的制约。 区域控制架构是工程师在物理空间极为受限的环境下实现电子器件间通信以支持大量并发电子功能的技术方案。各个电子功能会依据其在车内的相对邻近程度进行分组。 图1：经优化的区域控制架构图 图1展示了现代汽车中的区域网络架构。在传统的域架构中，车辆各项功能均配备独立的电子控制单元（ECU），整车ECU数量多达85-100个；而区域控制架构可将ECU数量大幅缩减至20个左右。 激光雷达成像、车道偏离影像、防撞系统及先进驾驶辅助系统（ADAS）等需要更高带宽的功能，由中央区域控制器统一协调。ADAS通过边缘传感器采集的数据，实现车道偏离预警、防撞、盲区监测及泊车辅助等功能。从网络主干向边缘节点延伸，在越靠近网络边缘的区域控制器处，应用所需的带宽就越少。通过这种方式对功能进行聚类，低带宽功能（例如门锁传感器）就不会对高带宽功能（例如视频图像处理）造成瓶颈。在区域控制架构问世之前，这类瓶颈问题一直是行业内的重要技术难题。 对精简型以太网的需求 图2：经典的办公室间以太网星型拓扑结构[图表由Umapathy提供，遵循Creative Commons3.0许可协议] 为保障效率，网络应尽可能采用端到端统一协议，避免因不同协议之间的转换而显著增加成本与复杂度。汽车整车厂商（OEM）一致认为：以太网是实现车载网络协议统一的理想选择。 以太网最初面向办公设备共享场景设计，后续演进为图2所示的星型拓扑点对点通信模式；因此，需对以太网标准进行适当补充，以适配车载网络的需求。若将网络中所有设备均连接至同一个中央交换机，会导致线缆数量过多，进而增加整车重量。 图3：基本的CAN多点总线配置，两端各连接一个120Ω电阻[图表由Stefan-Xp提供，遵循Creative Commons3.0许可协议] 控制器局域网（CAN）之所以长期成为车载网络的主流协议，核心优势在于其高性价比及如图3所示的多点总线拓扑结构。采用CAN协议时，工程师无需将各边缘器件逐一连接至中央交换机，而是可将一组器件（即传统架构中的“域”）挂载在同一条“共用线路”上实现通信。 然而，将边缘的CAN与以太网骨干网连接起来，会增加网络的整体复杂度，“CAN+以太网”的模式需要增设网关、交换机与连接器等硬件。 10BASE-T1S如何消除瓶颈 图4：三台设备共享一条公共总线的10BASE-T1S配置，通过双绞线连接器同时传输电力与网络信号 10BASE-T1S是10BASE以太网标准的现代化版本，专为满足车载及工业场景的联网需求而扩展。如图4所示，10BASE-T1S节点可通过单对双绞线以多点总线形式实现共享通信，既无需部署以太网交换机，也可彻底省去大体积的以太网/CAN网关。 图5：10BASE-T1S控制器的三种器件配置选项及其连接方式 基于10BASE-T1S的网络中，每个网络节点均包含主机（通常为MCU）和某种形式的以太网收发器或控制器。如图5所示，10BASE-T1S控制器的功能分配可通过三种方案实现，对应其三大核心功能类别。 媒体访问控制（MAC）是实现OSI模型第2层（数据链路层）功能的数字逻辑，负责帧格式、寻址和媒体访问规则，保障以太网通信正常运行。 物理层器件（PHY）是实现以太网OSI模型第1层的组件，负责将MAC输出的数字数据转换为物理介质上的电信号或光信号，反之亦然。 物理介质相关（PMD）子层直接与物理传输介质对接，在10BASE-T1S网络中为单对布线。它位于物理层的最底层，负责完成数字符号到线路实际信号转换所需的各种模拟与电气处理。 在10BASE-T1S网络中，工程师通常根据成本与功能的综合权衡，选用最契合需求的MCU。依据MCU中以太网相关功能的可用性，可选择如图5所示的三种收发器解决方案之一。若选用已集成MAC及PHY数字功能（PCS与PMA）的MCU，只需搭配图5最右侧方案中的PMD收发器，即可构成完整解决方案。由于微控制器普遍采用小特征尺寸工艺制造，将以太网数字器件集成于MCU内部，有利于降低成本。此外，该方案需要的引脚数最少，仅需3个引脚即可将PMD与微控制器连接。 若采用集成了以太网MAC功能的现成器件，则可优先选用图中的中间方案。此类器件支持符合IEEE802.3标准的媒体独立接口（MII），物理层器件可通过相同的MII与上层（MAC）进行通信。虽然这种解决方案最多需要18个引脚，是引脚数量最多的配置，但仍可借助现成器件的成本优势实现整体方案降本。 若所选的MCU未集成任何以太网功能，则可采用图5最左侧的MAC-PHY一体化器件来提供构建完整以太网节点所需的全部功能。为了方便使用，此类MAC-PHY采用标准化的5引脚SPI接口，可兼容市面上许多低成本的MCU。MCU只需支持SPI接口即可确保运行频率不低于15MHz，另外需要一个GPIO作为MAC-PHY器件的中断信号源。 10BASE-T1S支持上述所有方案，便于工程师根据设计目标，灵活选择最优的网络连接实现方式。 未完待续，下一篇推文将解锁安森美10BASE-T1S芯片的硬核黑科技，深度拆解它的独家技术特性与超强功能优势。
安森美 . 2026-06-01 973
阈值电压VGS(th)的常见误读：刚开启并不等于正常工作？
BMS保护板应该遇到过这种情况，PCB板的管子过热烧毁，回去复盘发现MOSFET选型没问题、电流余量够、散热也做了，结果批量上机以后还是有零星炸管，拆下来一看管子烧穿的位置集中在沟道区域。排查到最后，问题往往出在栅极驱动电压上。MCU输出3.3V，MOSFET规格书中写阈值电压1到2V，3.3V比2V高了1.3V，看起来绰绰有余。但实际呢？这1.3V的过驱动电压并不足以让MOSFET进入低电阻的完全导通状态。 此时导通电阻可能比标称值高出好几倍，管子一直处于“半开不关”的状态下工作，自然容易烧毁。问题的根源在于，很多人把阈值电压阈值电压当成了“正常工作电压”，这是一个普遍的误解。 阈值电压到底是什么意思？ 翻开MOSFET的规格书，阈值电压的测试条件都写着：VGS=VDS，ID=250μA。250微安连一个20mA的普通LED都点不亮。栅极电压加到这个值，漏极才刚刚开始有极其微弱的电流流过，MOSFET只是刚刚打开了一个很小的通道。 换句话说，阈值电压对应的状态是器件刚刚从完全关闭进入到轻微导通的的临界点，还远远没达到低电阻的饱和导通区。如果拿这个电压附近的数值去驱动MOSFET带负载，显然是不够的。 我们可以以合科泰的HKTQ40N40为例，计算分析一下。 这颗MOSFET的阈值电压范围是1.0到2.0V。当栅极电压为4.5V时，已经比阈值高了2.5到3.5V，但它的导通电阻仍然比栅极电压为10V时高出了33%以上。假如负载电流为20安培，那么两种驱动电压下的发热功率差异就很明显了。 VGS=10V时， 功耗为20²×7.5mΩ=3.0W； VGS=4.5V时， 功耗为20²×10mΩ=4.0W。 多出1W的额外功耗。在紧凑封装中，这1W意味着结温可能高出15-20℃。如果环境温度本来就高，这一点温差就可能成为热失控的起点。 三种常见误读 误读一：栅极电压只要比阈值电压高一些就行 实际上，阈值电压是一个范围，比如1到2V。同一型号的不同管子，阈值电压可能相差1V。如果某颗管子的阈值电压是1.8V，用3.3V驱动时，高出阈值的那部分只有1.5V。MOSFET的特性在这个区域变化非常剧烈，1.5V的差额意味着导通电阻可能还处于快速下降的阶段，远没有达到稳定值。正确的理解是：栅极电压应该给到规格书中标注导通电阻时所对应的测试电压，那样才算是正常工作。规格书写着导通电阻在栅极电压10V下测得，就必须给10V；写着在4.5V下测得，那么4.5V才算数。 误读二：认为逻辑电平MOSFET用3.3V或5V驱动没有问题 逻辑电平MOSFET确实是为低压驱动设计的，但“逻辑电平”这个名称本身容易让人误解。判断关键还不在名称，而是规格书是否给出了低压栅极电压下的导通电阻数据。如果规格书写了在4.5V栅极电压下的导通电阻是多少毫欧，说明4.5V驱动是可行的，性能有保证；如果规格书只写了只写了在10V栅极电压下的数据，就不应该想当然地认为5V也能用。 误读三：认为阈值电压越低的MOSFET越容易驱动 阈值电压低确实意味着更低的开启电压，但真正有风险的是阈值电压的分散性。同样是阈值电压范围为1到2V的管子，有的批次1.0V就开启了，有的批次1.9V才开启。如果设计时按1.0V来确定驱动电压，那么遇到1.9V才开启的管子时，它可能根本没有导通。设计时必须按照阈值电压的最大值来考虑，不能按最小值或典型值。 三个实操建议 拿到一颗MOSFET，首先看规格书中标注导通电阻时所对应的栅极电压是多少。这个电压才是你应当提供的驱动电压，而不是阈值电压。 如果单片机的通用输入输出接口只有3.3V或5V的输出能力，必须选择规格书中明确标注了在4.5V或更低栅极电压下导通电阻数据的型号。不要仅仅依据阈值电压来判断。 许多工程师为了节省物料成本，直接用单片机的输出引脚去驱动MOSFET的栅极。如果MOSFET需要10V驱动而单片机只有3.3V输出，中间必须增加一级驱动电路。简单的方案是使用两个三极管构成的推挽电路，成本很低；常用的方案是使用专用的栅极驱动芯片，成本也仅需几毛钱。不应该省去这部分成本，因为一颗驱动芯片的价格远低于批量损坏后返修的费用。 小结 阈值电压是MOSFET刚刚开启的临界电压，并非正常工作的条件。规格书中导通电阻所标注的栅极电压，才是你应该提供的驱动电压。当栅极电压仅比阈值电压高1到2伏时，导通电阻可能恶化33%甚至数倍。高压MOSFET必须使用10V驱动，不能省略驱动电路。在低压逻辑驱动的场合，应选择规格书中明确给出4.5V下导通电阻数据的型号。不要因为节省几毛钱的驱动电路，而导致整个方案的可靠性下降。合科泰具有中低高压MOSFET多种封装的产品线，欢迎咨询。
