圣邦微电子推出 VCE275X 系列轴心磁编码器芯片。器件基于各向异性磁阻（AMR）技术，结合优化的 CMOS 精细调理电路，可实现 14 位有效分辨率的 360° 磁场角度检测。该系列提供多种输出信号选择，包括增量式 ABZ 信号、绝对式 SPI&PWM 信号以及换相用的 UVW 信号，满足不同类型电机的测量和控制需求。
锚定磁阻式编码器
在电机控制领域，传统高精度测量通常依赖光编码器，但其对清洁度和环境稳定性的高要求限制了应用范围。相比之下，磁编码器通过感应旋转磁场实现角度和转速测量，对粉尘、污垢和油脂等污染物具有更强的耐受性，能够在恶劣环境中保持高分辨率与检测精度，同时安装和维护更加便捷，广泛应用于工业和汽车电机领域。
磁编码器分为霍尔式和磁阻式两种。磁阻式编码器拥有更高的灵敏度、更快的响应速度、更低的信号延迟。此外，磁阻元件在饱和工作模式下对磁场强度变化不敏感，使其相比霍尔式编码器而言，还具备优异的抗震动和抗温度漂移性能，成为高速高精度测量的理想选择。
采用 AMR 磁阻技术的 VCE275X 系列产品
VCE275X 系列磁编码器采用 AMR 磁阻技术，将磁感元件与高精度 CMOS 处理电路集成于单一芯片。装配时，磁传感器中心与转动的磁铁轴心对齐。芯片内置两路惠斯通电桥结构的 AMR 磁感元件，对磁场角度变化极为敏感。当单对极圆柱磁铁随转轴旋转时，磁场方向发生变化，引起磁感元件阻值改变，从而检测出磁场角度变化。
芯片通过内置跟踪算法，结合高精度 OFFSET 补偿、温度偏移补偿和自动增益补偿等功能模块，精确计算出转轴的角度与方向信息。VCE275X 提供多种输出接口（ABZ、SPI、PWM、UVW 和 SSI），满足不同应用需求。其超低延迟（<2μs）和高达 18000rpm 的转速支持能力，使其成为各类角度位置反馈和速度检测应用的理想选择。
图 1 磁铁安装示意图VCE275X 系列
产品关键特性
- 基于 AMR 技术，支持 0~360° 绝对角度测量；
- 18 位 SPl 输出，14 位有效分辨率；
- 系统延迟 <2μs，最大转速 18000 转/分钟；
- 增量输出 ABZ 支持 1-4096 线任意分辨率；
- 多种输出形式：ABZ、SPI、PWM、UVW、SSI。

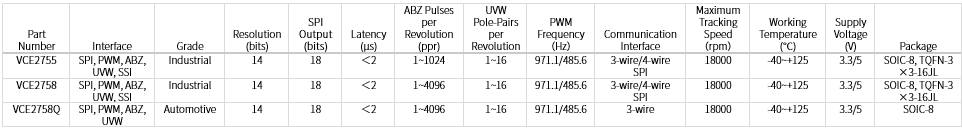

表 1 VCE275X 系列磁编码器详细参数
适配多场景应用
汽车领域：电子助力转向（EPS）、电子油门踏板、节气门角度监测与控制，以及车载电机（如油泵、水泵、雨刷）控制。
电机控制：伺服电机、步进伺服电机、直流无刷电机的转速与方向监测。
无人机与云台：高精度角度监测与控制，抗震动、抗干扰性能优异。
机器人：工业及商用机器人臂的旋转角度检测与控制，支持轴心与偏心安装。
VCE275X 系列以其卓越的性能和广泛的应用场景，为工业与汽车领域提供了高可靠的角度与转速测量解决方案。
