长期以来，氮化镓（GaN）功率器件主要应用于快充、电源适配器、消费电子等中低功率市场。在更高电压、更大功率的工业电源、光伏储能、新能源汽车和数据中心领域，碳化硅（SiC）仍然占据主导地位。限制GaN进一步向高压市场拓展的重要因素之一，就是器件耐压能力。
如今，这一边界正在被重新推高。Power Integrations（以下简称“PI”）近期宣布，其自研PowiGaN氮化镓技术的额定耐压已经提升至2200 V。与市场上常见的650 V、750 V氮化镓器件相比，2200 V PowiGaN不仅把横向GaN器件带入2 kV以上耐压区间，也为未来800 V乃至1500 V直流母线系统提供了新的功率器件选择。
不过，PI高级培训经理阎金光（Jason Yan）在与芯查查等媒体交流时强调，目前公布的是一项技术展示，首款2200 V PowiGaN产品正在开发中，正式产品的功率范围、封装、集成度和上市时间仍有待进一步公布。

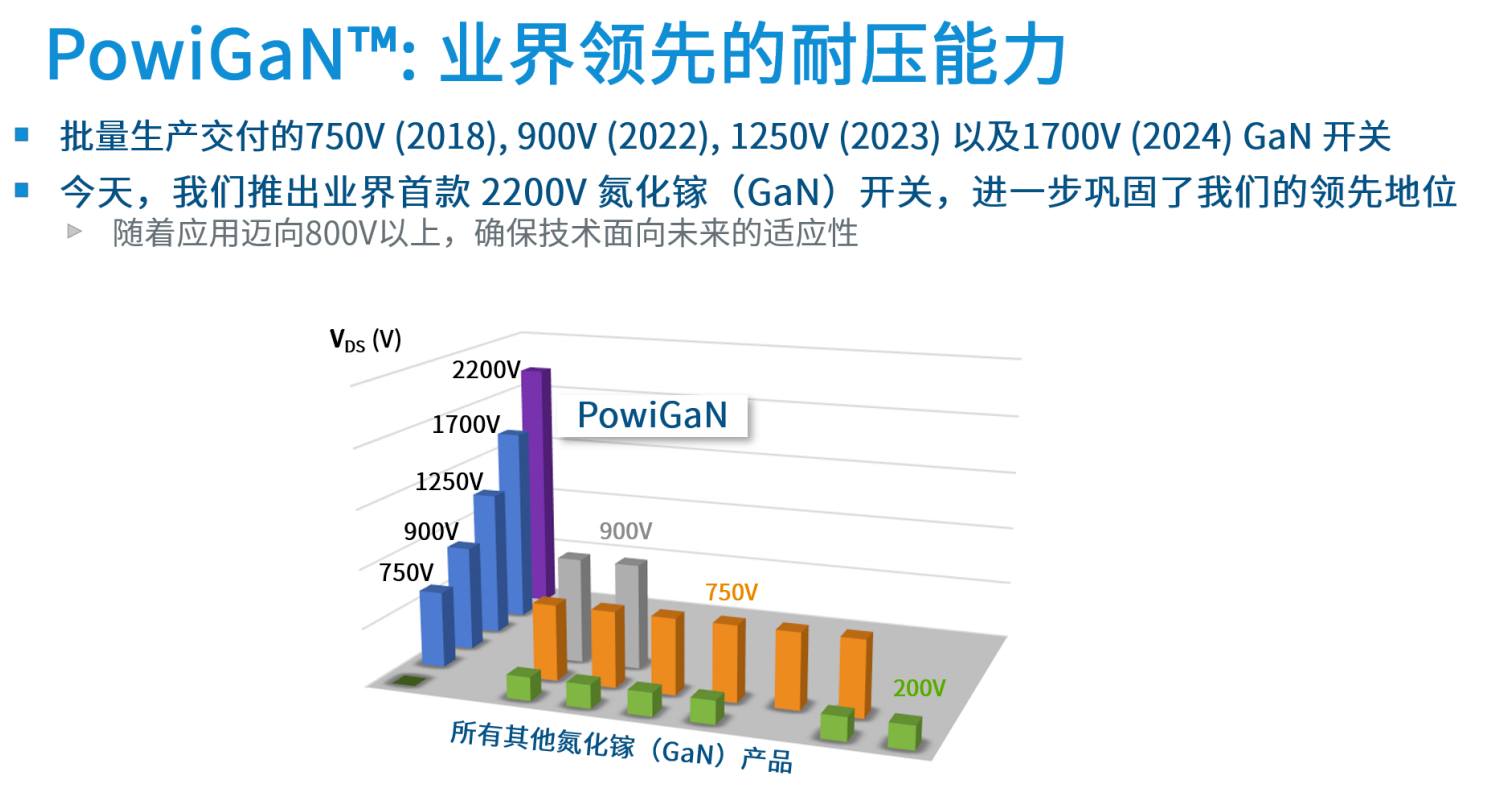

从750V到2200V，PowiGaN持续拓展耐压边界
PI是较早推动高压GaN商业化的电源芯片厂商之一。2018年，采用750 V PowiGaN开关的产品开始批量进入市场，主要应用于快充、电源适配器和消费类电源。此后，PowiGaN逐步从消费电子向工业、汽车和数据中心拓展。
2023年，PI先后推出900 V和1250 V PowiGaN产品。其中，900 V器件主要面向工业电源和400 V新能源汽车辅助电源；1250 V PowiGaN则进一步提高了器件在高压输入和复杂电网环境下的安全余量，并开始进入部分传统上由碳化硅覆盖的应用区间。
2024年，PI将PowiGaN耐压提升至1700 V，并将其集成到InnoMux-2等电源芯片中。1700 V器件可以直接支持1000 VDC输入，适合800 VDC数据中心、光伏逆变器、工业电源和高压辅助电源。
2026年，PowiGaN进一步跨越至2200 V。PI由此形成750 V、800 V、900 V、1250 V、1700 V和2200 V的技术布局，应用范围也从传统交流输入电源逐步延伸至800 V、1000 V和未来1500 V直流母线。

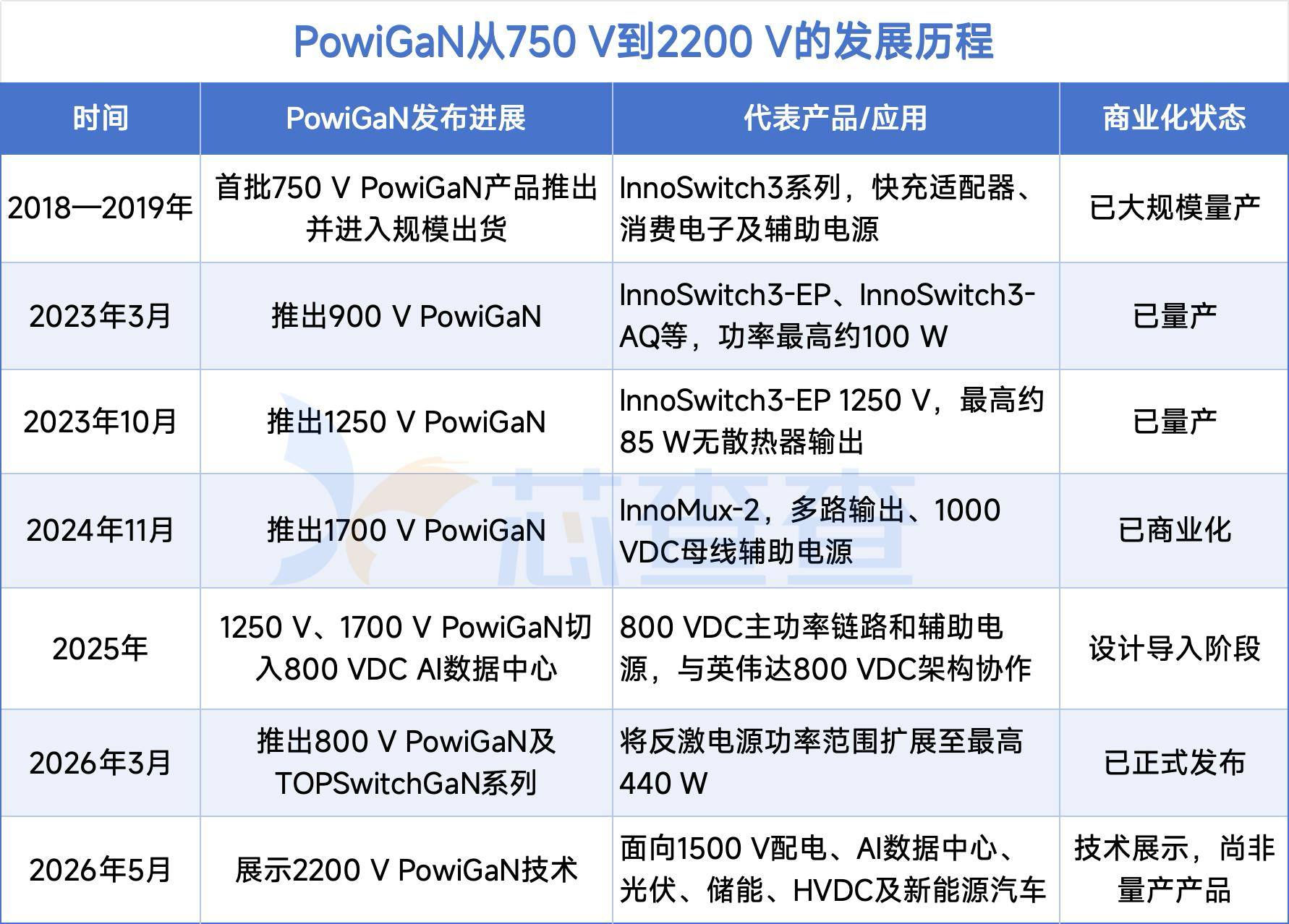

图：PI PowiGaN从750 V到2200 V的发展历程（来源：PI）
据阎金光介绍，自2018年以来，PI采用PowiGaN技术的IC累计出货量已达到约2亿颗，市场运行数据对应的失效率低于1 FIT，即平均每10亿器件工作小时发生的故障次数少于1次。这些商业化经验也为2200 V技术继续向更高耐压发展提供了可靠性基础。
2200V耐压是如何实现的？

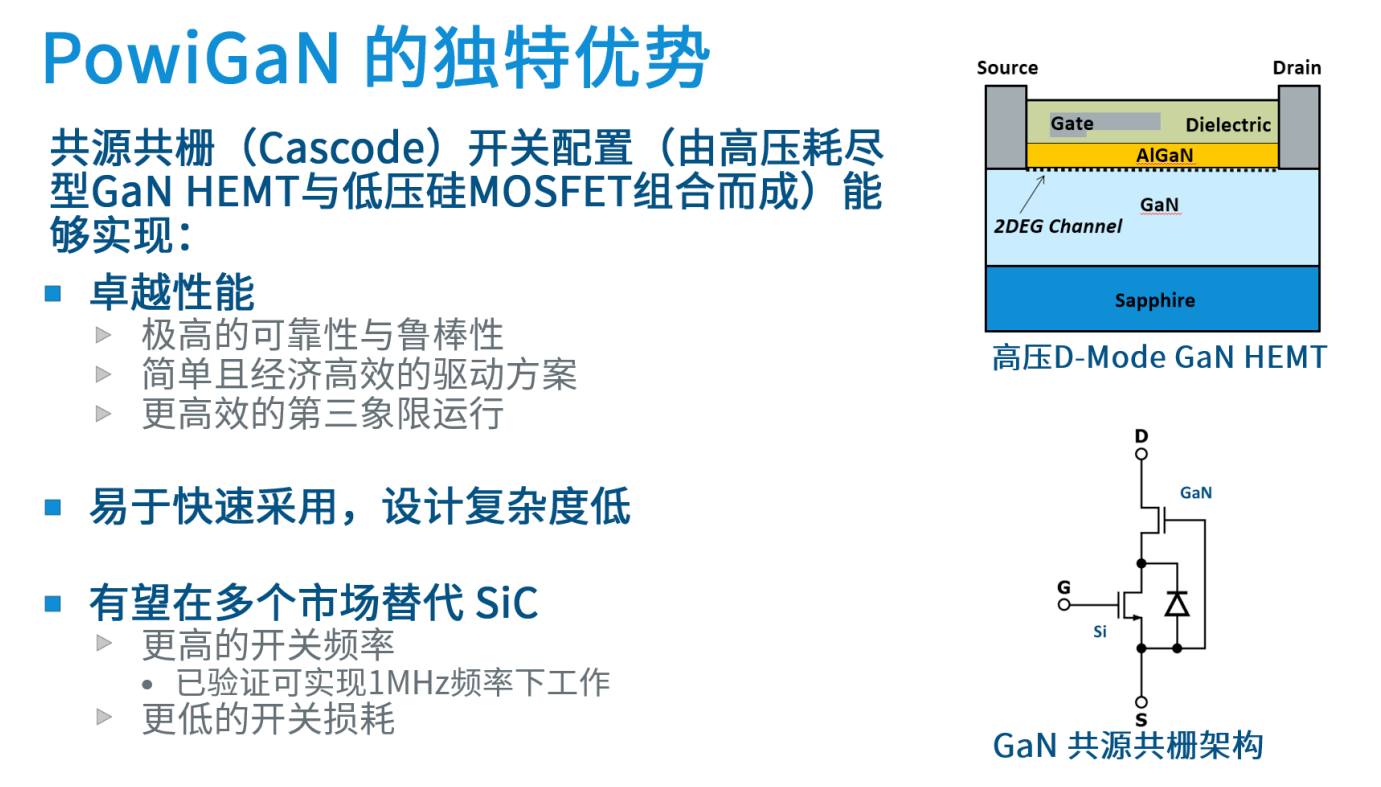

目前市场上的功率GaN主要包括增强型和耗尽型两条技术路线。PI采用的是蓝宝石衬底横向耗尽型GaN HEMT，并将高压GaN HEMT与低压硅MOSFET组成共源共栅，也就是Cascode结构。
横向GaN器件的耐压能力与栅极到漏极之间的距离、外延层结构、电场分布和衬底特性密切相关。PI采用的蓝宝石衬底具有良好的绝缘性能，有助于降低高压条件下的衬底漏电，并为器件向千伏以上耐压扩展提供基础。通过持续优化GaN外延和场板结构，PI将相同技术平台的耐压能力从750 V逐步提升至2200 V。
Cascode结构则解决了耗尽型GaN器件在无驱动信号时，处于导通状态的问题。PI利用低压硅MOSFET控制高压GaN HEMT，使整个开关对外呈现常关特性。由于硅MOSFET驱动技术已经非常成熟，工程师可以采用正压驱动，降低驱动电路复杂度及噪声引起的误导通风险。
在LLC、半桥等应用中，功率器件还会在死区时间内进入第三象限反向导通。PI认为，其Cascode架构可以利用低压硅MOSFET体二极管形成反向电流通路，降低第三象限导通压降及死区损耗，从而改善高频条件下的系统效率。

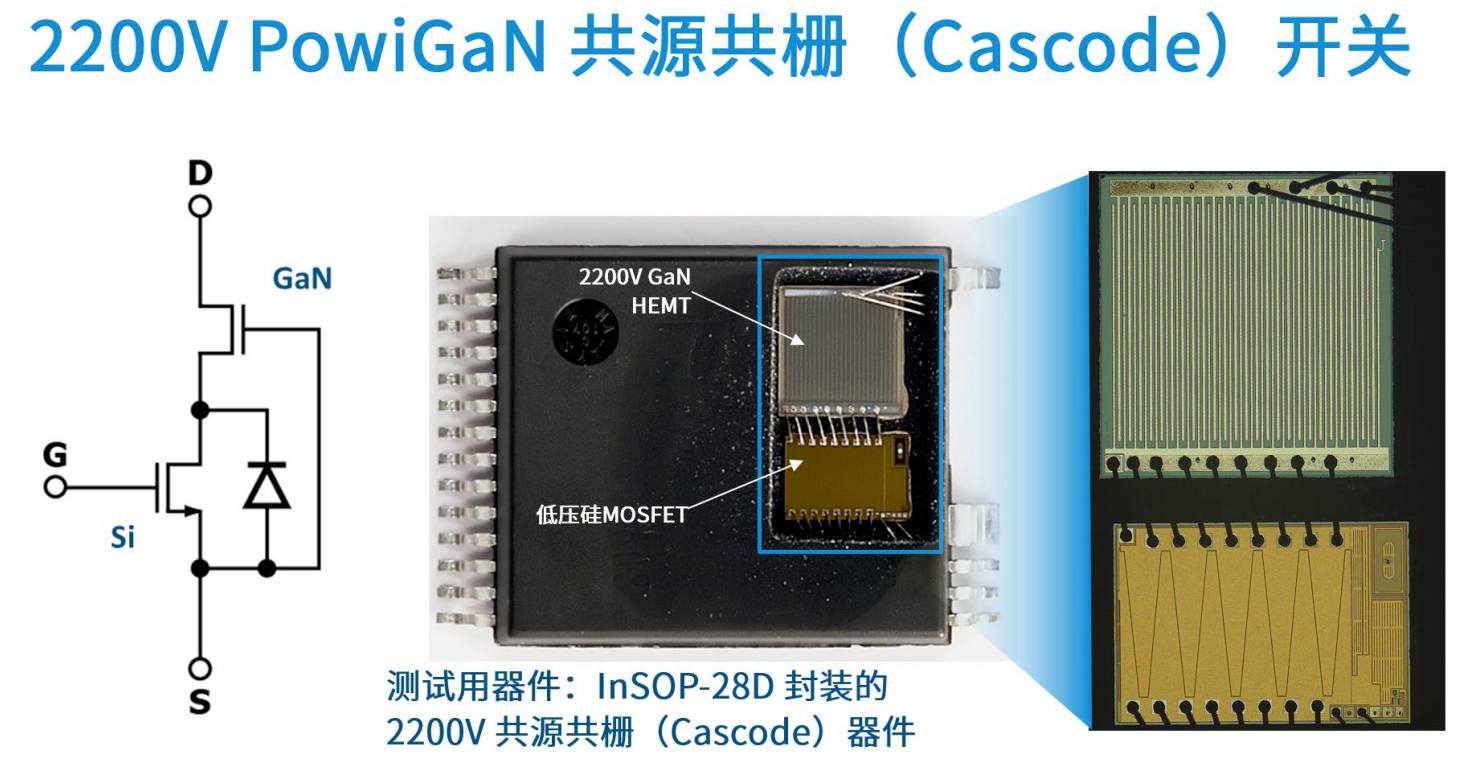

图：2200 V PowiGaN采用高压耗尽型GaN HEMT与低压硅MOSFET组成Cascode结构（来源：PI）
超过4kV击穿测试，验证高压裕量
为了验证2200 V PowiGaN的耐压能力，PI将测试器件封装在InSOP-28D封装中，并进行了关断状态漏电流测试。

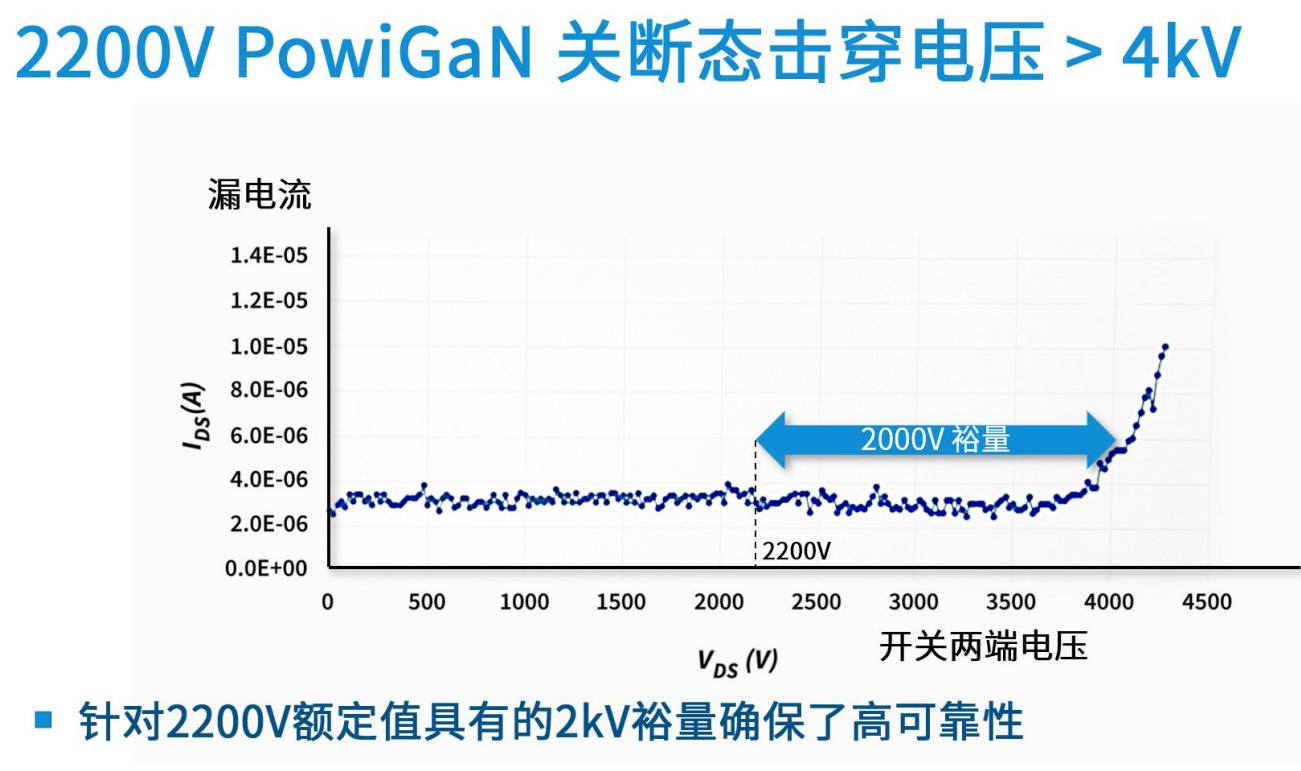

测试过程中，随着器件漏源电压从数百伏逐渐上升至2200 V，漏电流基本保持稳定；当电压接近4000 V后，漏电流才开始明显上升。也就是说，与2200 V额定值相比，这项技术在测试中表现出接近2000 V的额外击穿裕量。
需要指出的是，超过4000 V的关断击穿测试并不代表未来产品可以在4000 V条件下长期工作。工程设计仍需以2200 V额定耐压以及正式数据手册规定的工作条件为准。但较大的击穿裕量，意味着器件有望更好地应对开关尖峰、浪涌、变压器漏感过冲和母线波动。

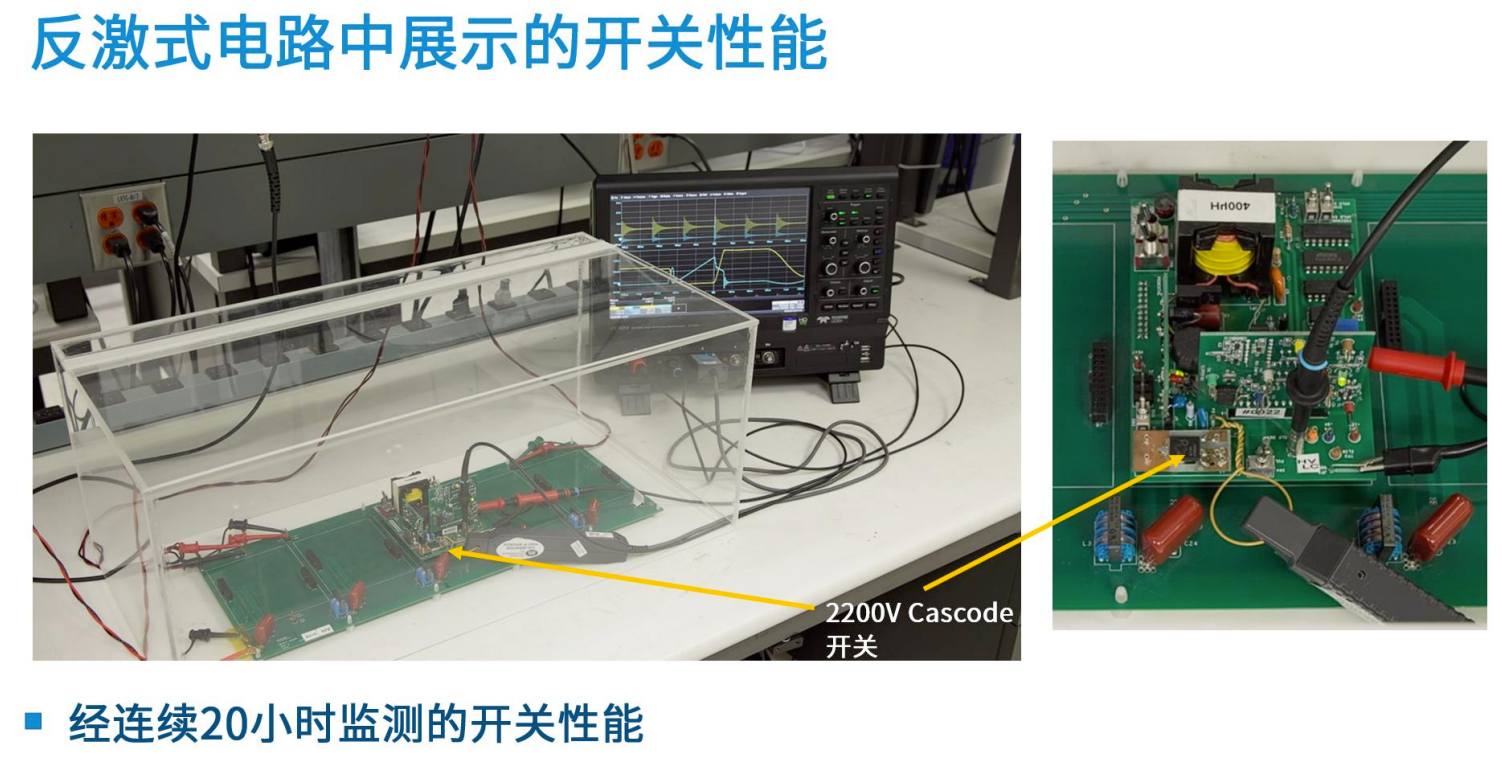

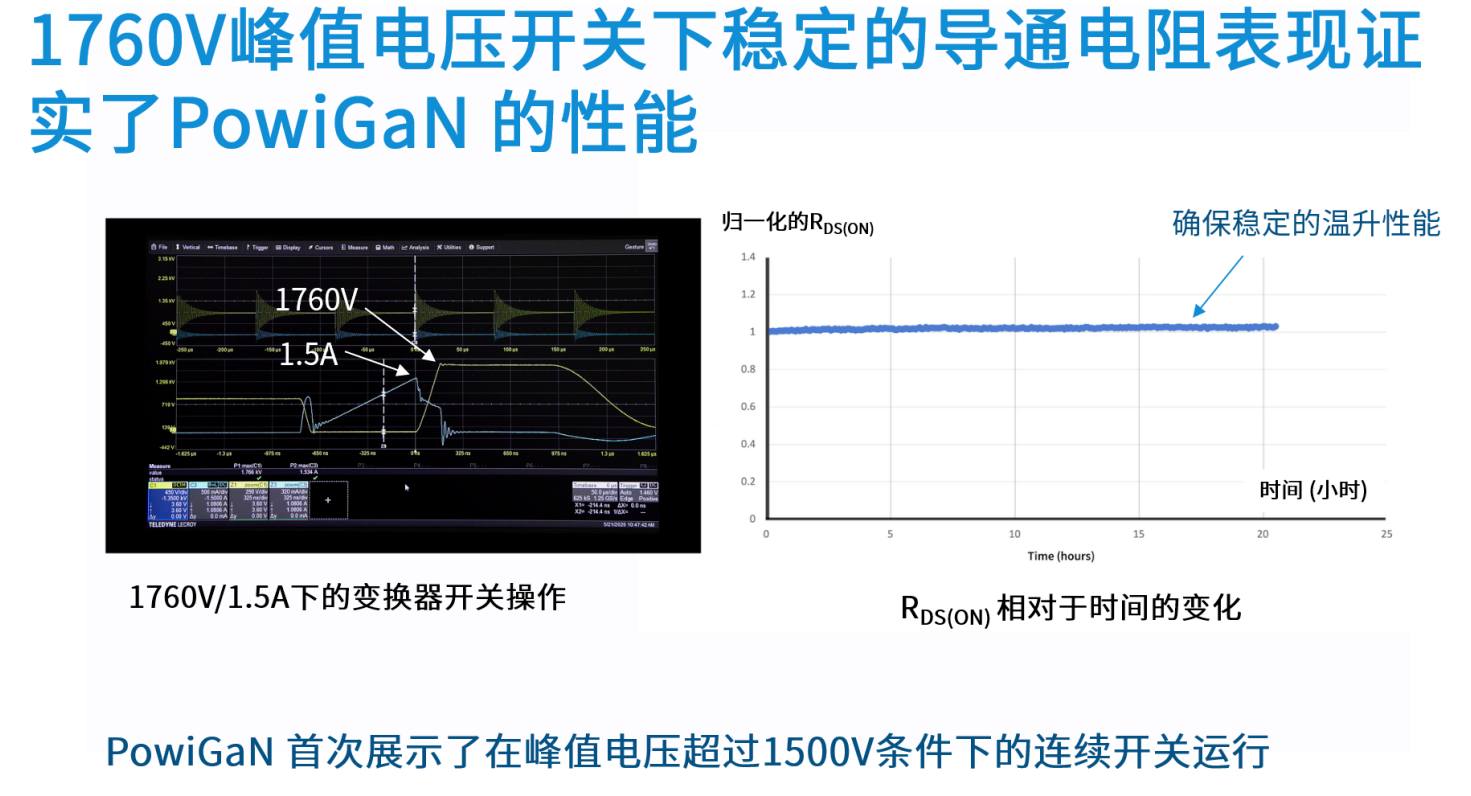

PI还将该器件放入反激式电源中，在1760 V峰值电压、最大1.5 A电流条件下连续运行约20小时。测试期间，器件归一化导通电阻基本保持稳定，没有出现明显漂移。1760 V相当于2200 V额定值的80%，这一测试初步展示了PowiGaN在1500 V以上电压条件下连续开关运行的能力。
图：2200 V PowiGaN关断击穿电压及1760 V连续开关测试结果（来源：PI）
单管高耐压，简化高压电源架构
在现有高压系统中，当单颗GaN器件耐压不足时，工程师通常需要将两颗甚至多颗低压器件串联使用。但串联方案会带来电压均衡、驱动隔离、参数一致性和动态开关控制等问题。
器件关断时，各颗器件分担的电压会受到输出电容差异影响；导通时，导通电阻和温升差异又可能造成损耗分布不均。与此同时，多颗器件需要更多驱动和外围电路，占用更多PCB空间，也会增加系统验证难度。
2200 V PowiGaN的价值之一，就是以单颗高压开关替代多颗低压GaN串联。在满足耐压要求的前提下，单管方案有望减少驱动器、均压网络和保护器件，缩短开关回路，降低寄生参数，进而提高功率密度和系统可靠性。
与同电压等级SiC相比，GaN通常具有较小的输出电容和栅极电荷，能够支持更高的开关频率。阎金光表示，部分SiC应用的开关频率通常在250 kHz以内，而GaN有机会向500 kHz甚至1 MHz扩展。更高的开关频率可以缩小变压器、电感和滤波器尺寸，使电源在提高效率的同时进一步减小体积。
因此，2200 V PowiGaN带来的并不只是器件替换或成本下降，更重要的是系统性能改善：通过高频化、单管化和更高集成度，推动高压电源向更高效率和更高功率密度发展。

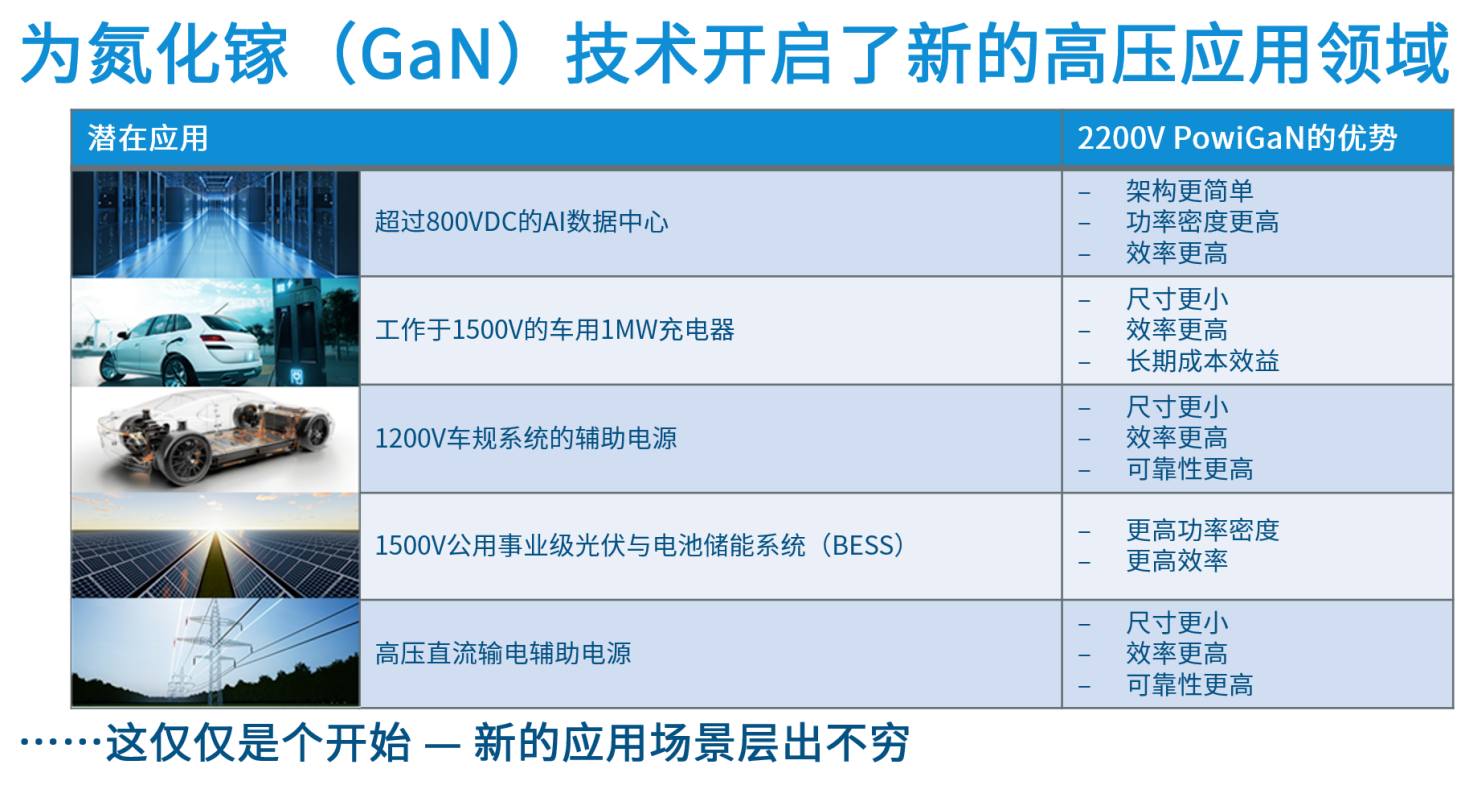

从800V走向1500V，打开新的应用空间
对于当前800 VDC AI数据中心，1250 V PowiGaN已经可以用于半桥、LLC等主电源拓扑；采用反激拓扑的辅助电源由于还需承受次级反射电压及漏感尖峰，通常可以采用1700 V器件。2200 V PowiGaN的重点并不只是满足现有800 V母线，而是为未来1500 V直流配电预留空间。
随着AI服务器单机柜功率向兆瓦级提升，提高直流母线电压可以降低相同功率下的传输电流，减少铜排体积及线路损耗。若下一代数据中心进一步采用1500 VDC架构，2200 V GaN有望用于主功率链路、辅助电源及栅极驱动偏置电源。
在新能源汽车和充电基础设施方面，目前量产车型仍以400 V和800 V平台为主，但兆瓦级充电、特种车辆以及部分高性能系统已经开始探索更高电压。与此同时，汽车低压供电系统也在由12 V向48 V升级。反激电源输出电压提高后，反射到初级侧的电压也会相应增加，从而对主开关耐压提出更高要求。
相比之下，1500 V母线已经在集中式光伏、工商业储能和大型电池储能系统中实际应用。阎金光判断，光伏和储能可能成为2200 V PowiGaN较早落地的市场。除了主功率转换，高压系统中的MCU、传感器、栅极驱动器、通信模块和液冷控制器都需要低压辅助供电，这些直接从1500 V母线取电的辅助电源将是高压GaN较现实的切入点。
此外，高压直流输电、工业变频器、固态断路器以及其他高压工业设备，也可能成为2200 V PowiGaN进一步拓展的应用方向。PI预计，这项技术有望打开超过10亿美元的新增市场机会。
高压GaN开始进入SiC传统市场
过去，650 V以下市场是GaN的主要应用阵地，而1200 V以上高压市场基本由SiC和IGBT覆盖。2200 V PowiGaN的出现意味着，GaN与SiC的竞争边界正在由消费电源和服务器电源向光储、高压工业及数据中心直流配电延伸。
但2200 V耐压并不意味着GaN已经可以全面替代SiC。SiC在高电流能力、高温工作、短路耐受、车规认证和功率模块生态方面仍然具有成熟优势。蓝宝石衬底虽然绝缘性能较好，但导热性能相对有限，也需要PI通过芯片结构和封装设计改善热量传导。
目前，2200 V PowiGaN尚处于产品开发阶段，还没有进入客户样品验证和大批量供货。未来正式产品还需披露导通电阻、输出电容、栅极电荷、连续电流、热阻、结温、短路能力及认证等级等关键指标。
值得关注的是，PI未来不只考虑传统的“控制器加功率开关”高度集成模式。根据不同功率范围和拓扑需求，2200 V PowiGaN产品可能覆盖反激、LLC、两电平及三电平架构，并提供功率开关、开关加驱动以及更高集成度的不同选择。这意味着PI正在从中小功率集成电源IC，进一步向高压主功率器件和系统级电源方案拓展。
从750 V走到2200 V，PowiGaN的发展轨迹反映出GaN正在突破原有的应用边界。2200 V技术现阶段更像是一个新的起点：它证明横向GaN具备进入2 kV以上高压市场的可能，也为未来1500 V数据中心、光伏储能、兆瓦级充电和高压工业电源提供了新的技术路线。
