2153X系列是高压、高速功率自振荡半桥驱动产品线。 2153X浮动通道可用于驱动高低侧N沟道功率MOSFET/IGBT，浮地通道最高工作电压可达600V。内置死区保护电路，可以有效防止高低侧功率管直通。2153X全系列内置自举电路，可以简化芯片外围电路。

产品特性

● PIN2PIN替换Infineon IR2153(1)(S/D)、IRS2153(1)D(S)PbF

● VCC、VB双欠压保护

● 最高工作电压600V

● 死区保护

● CT，RT可编程振荡器

● VCC钳位电压为15.6V

● 驱动电流能力：

--拉电流/灌电流=1.2A/1.5A

● SOP8、DIP8封装

推荐的应用范围

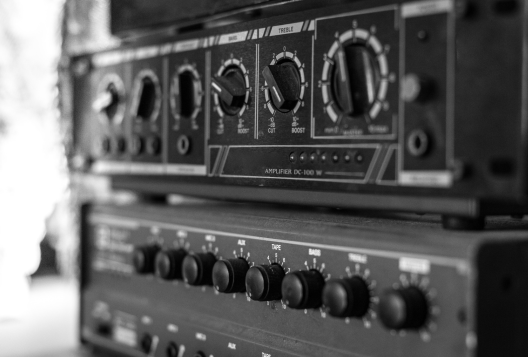

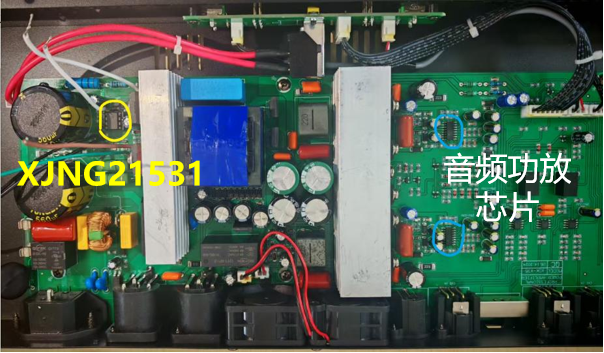

音频功放多路正负电源应用

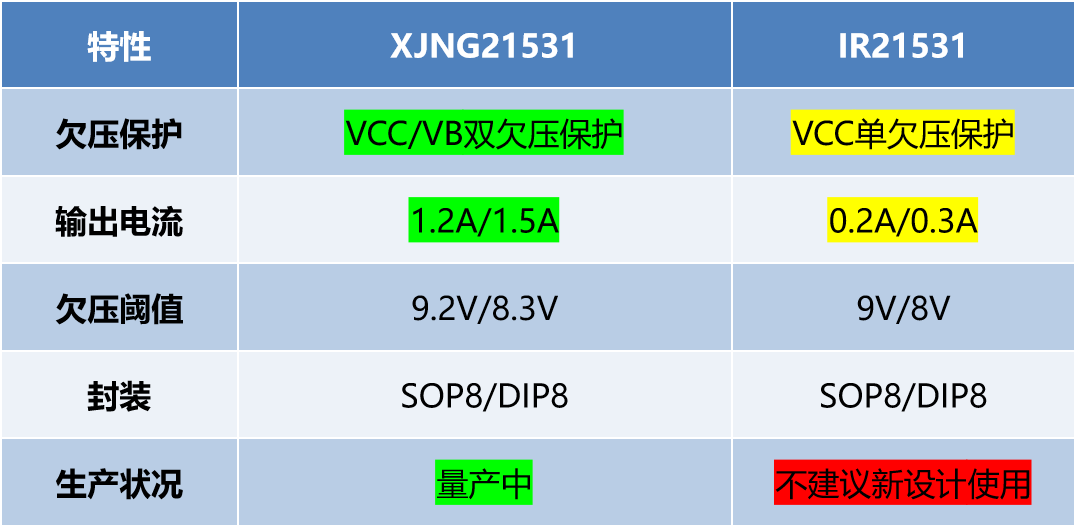

与竞品特性对比

总结：

  ① XJNG21531保护更全面；

  ② XJNG21531输出能力更强，可以驱动更大的功率管；

  ③ XJNG21531量产中，且有更强的价格竞争力。

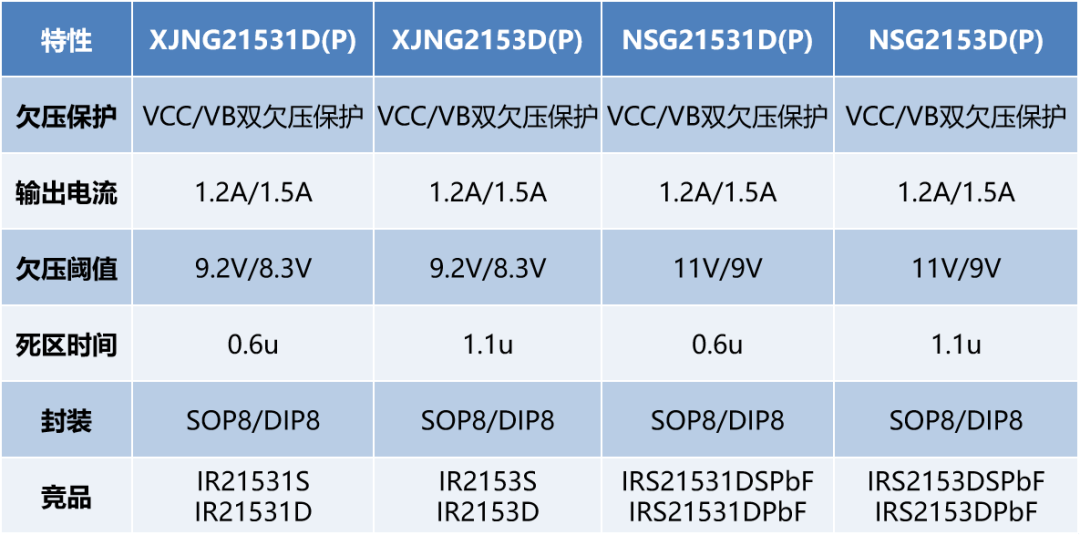

全系列对比

总结：

① 多种欠压保护阈值，适用MOSFET、IGBT；

② 强于市面同型号产品的电流能力，更大功率应用，更快的开关速度，更低的损耗；

③ 多种死区时间，适用不同设计需求。
