【拆解】

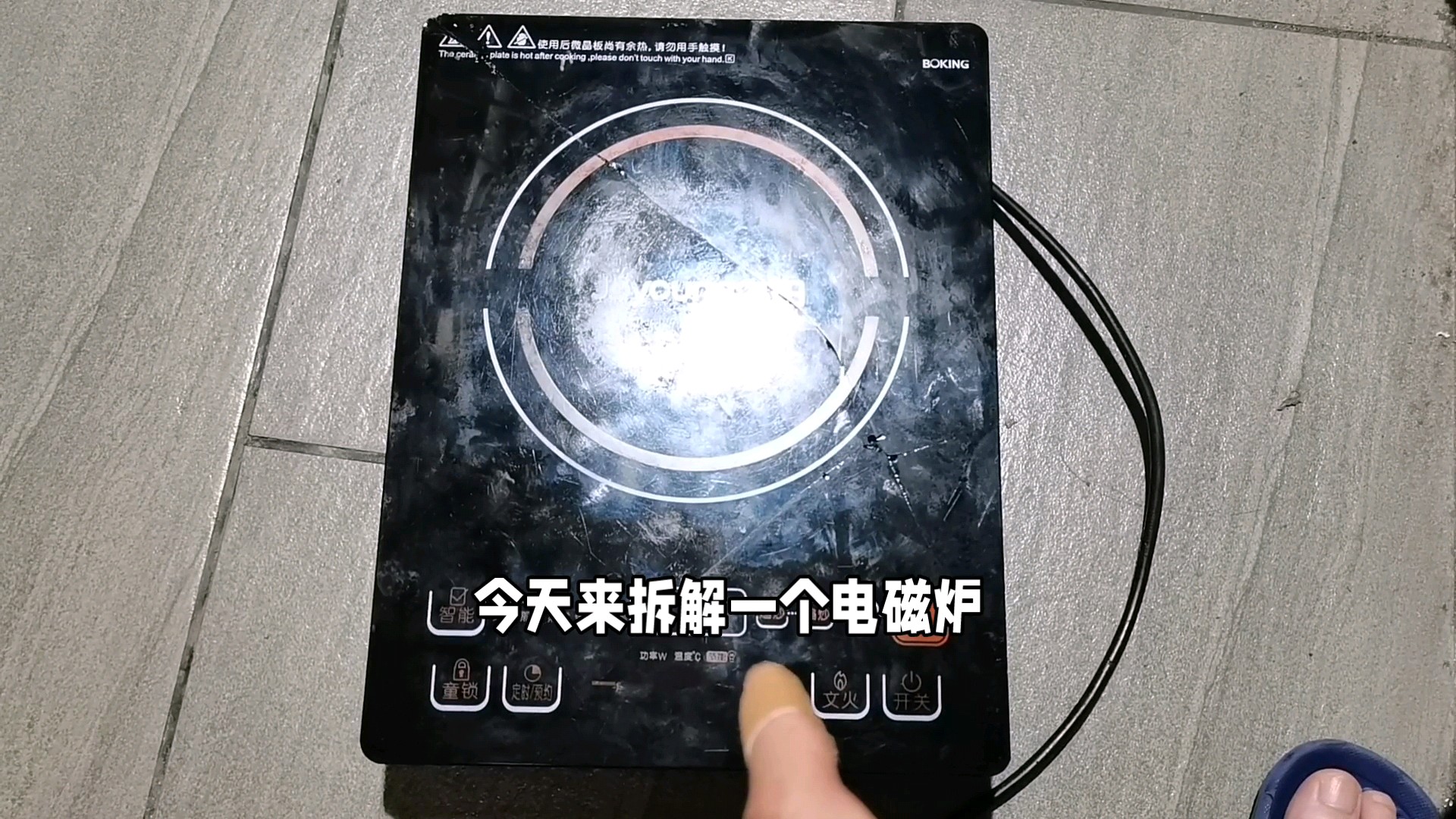

今天来拆解一个电磁炉，然后来跑一下里面的电路，分析一下它的工作原理，以便于我们以后电磁炉出现故障的时候，方便进行检查和维修，接下来我们就进行拆解。

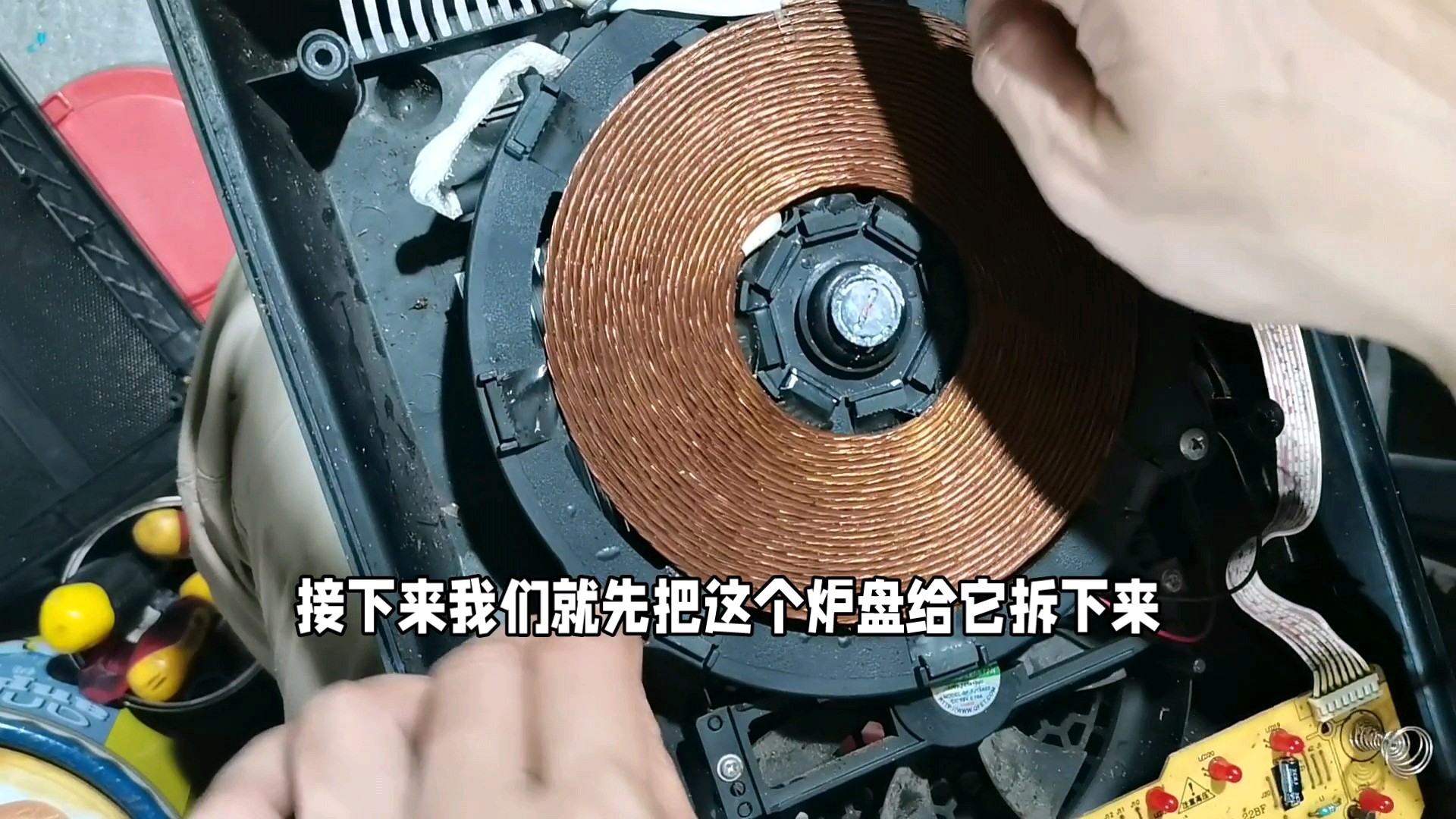

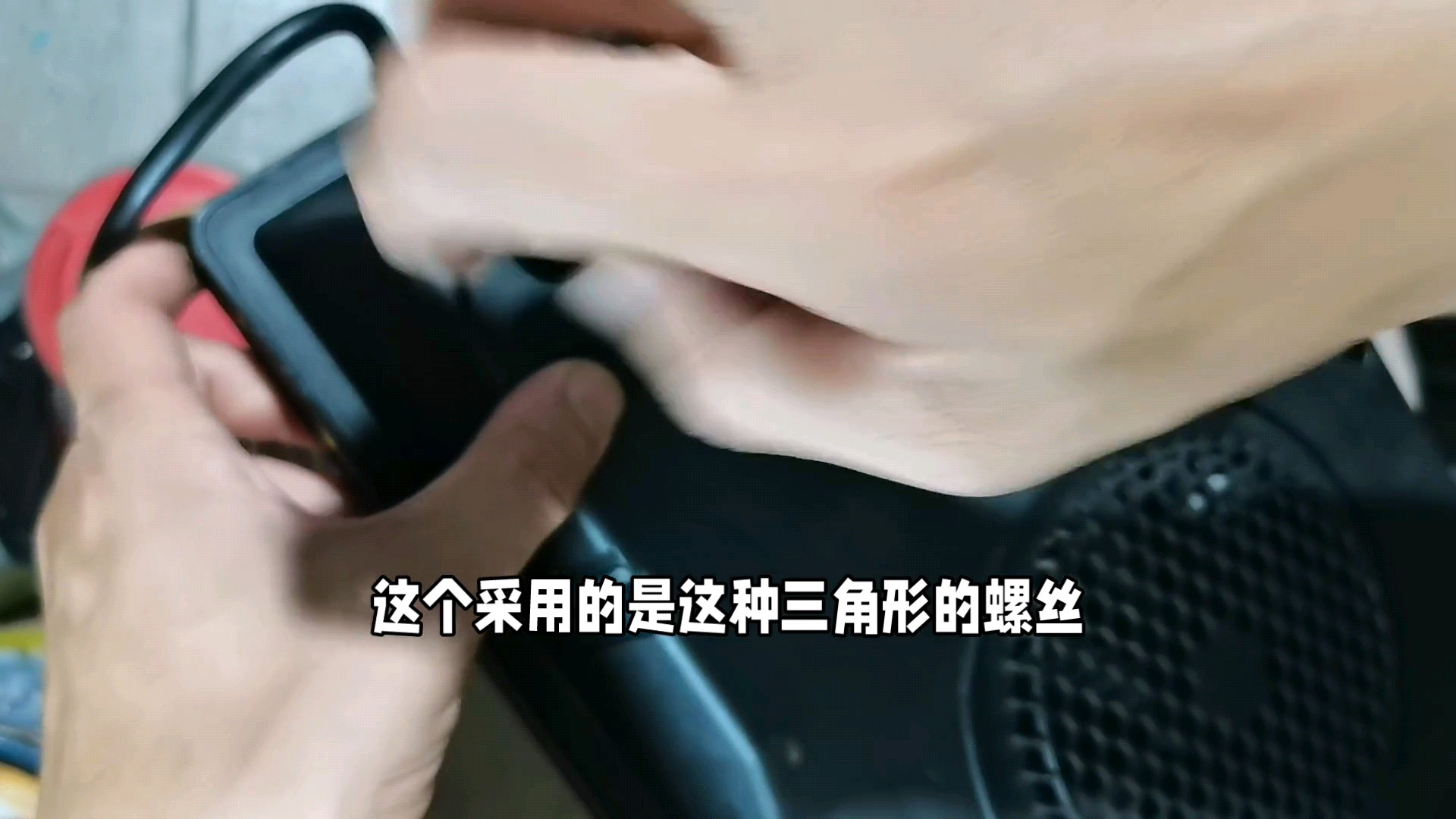

背面的六颗螺丝全部拆完之后，我们就直接可以打开上盖了，这种是触摸屏的，整个盖子可以直接拿起来。底下还有一块主板，接下来我们就先把这个炉盘给它拆下来，然后来看一下底下的这个电路板。

【工作原理】

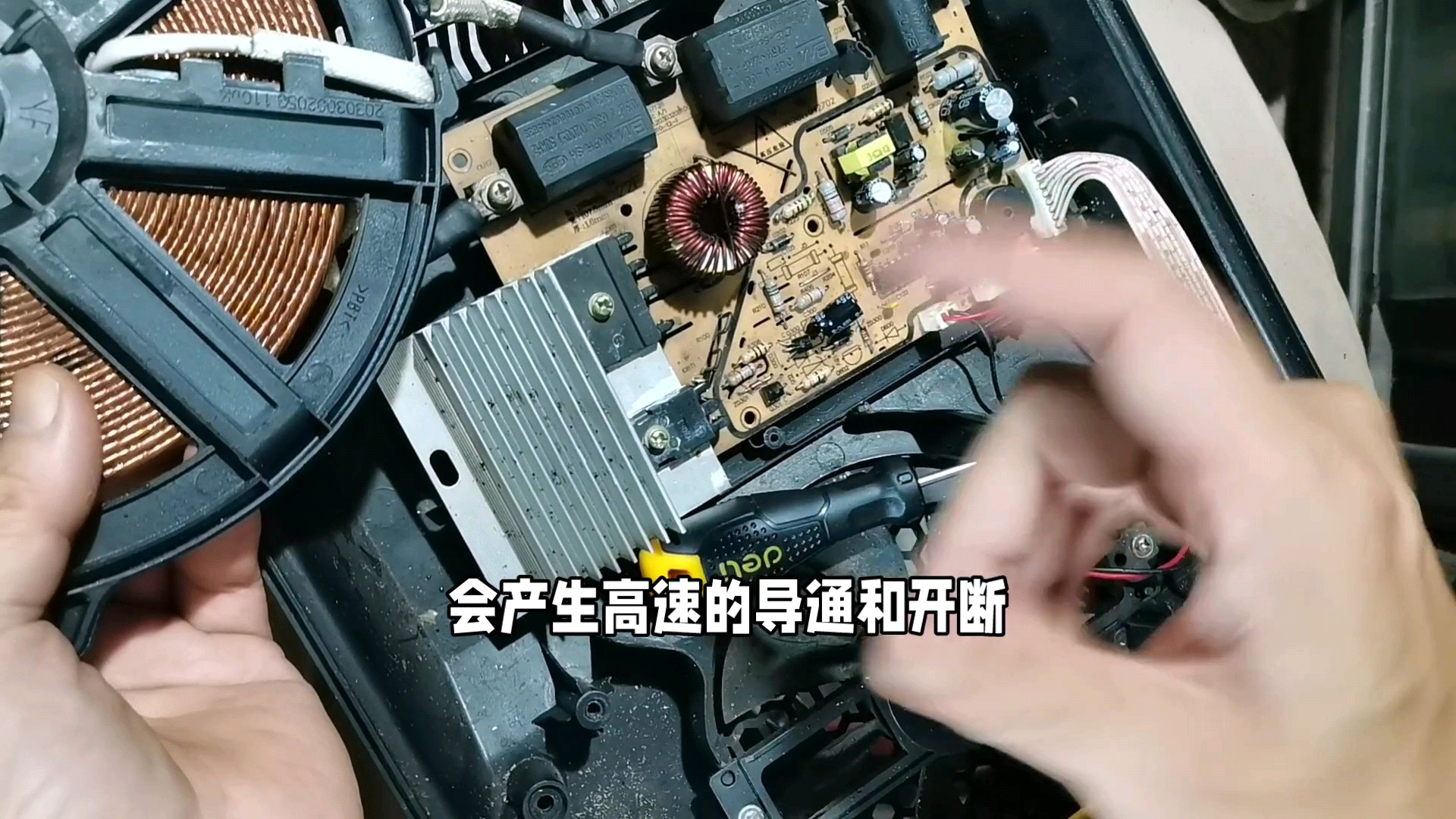

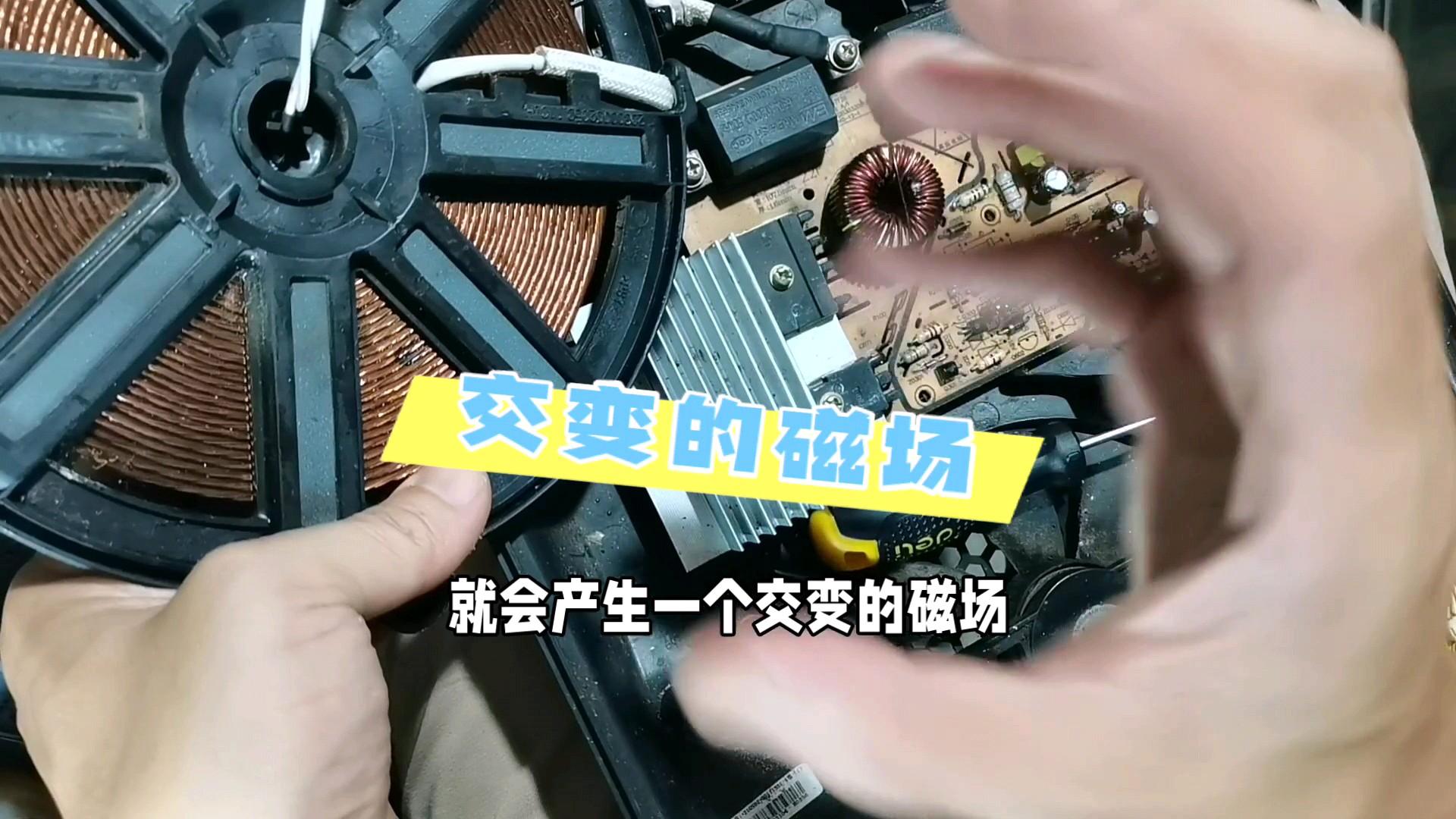

总的来说电磁炉的工作原理就是：主板的这个IGBT在单片机的控制下，会产生高速的导通开断，然后炉盘线圈，就会产生一个交变的磁场，当我们的锅具放在上面的时候，锅具在这个交变的磁场作用下，锅具金属内部的电子就会不断的高速运动，这样就产生一个涡流，锅具就会发热，电磁炉就是这个用原理来进行加热的。

【易出现问题的地方】

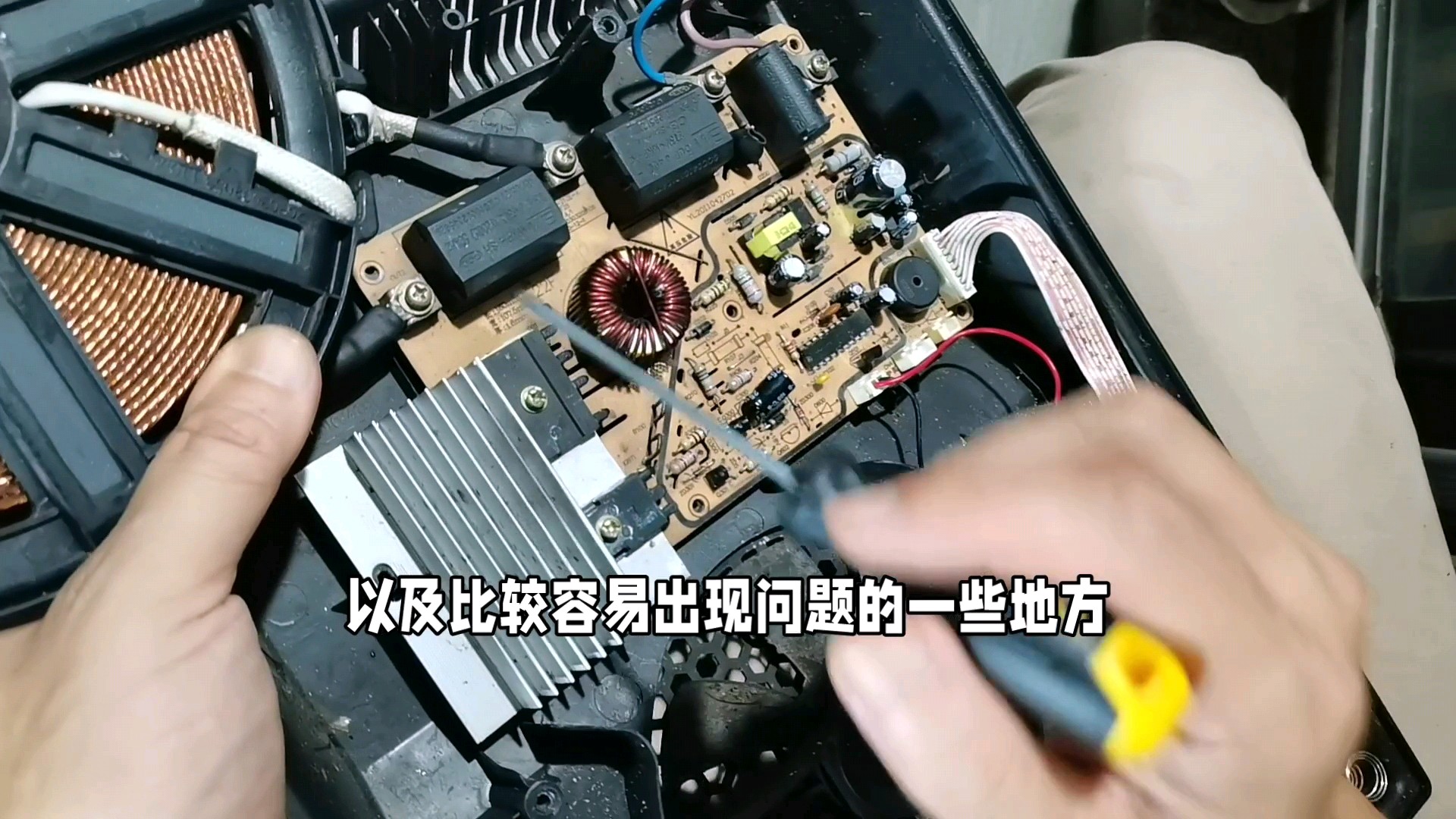

当我们电磁炉出现，损坏情况下呢，比较容易损坏的件就有几个：一个是IGBT，还有整流桥，以及相对应的对管，还有三个大的电容，这三大电容也是比较容易出现损坏的，要给它拆下来逐一检测它的容量，当我们电磁炉不工作的时候，我们首先要查它这个保险有没有烧掉，如果保险有烧掉的情况下，就要检测一下，这个IGBT跟整流桥是否有发生了短路的情况。

【故障检修方法】：

如果说插上电，电磁炉能够通电，这个时候如果电磁炉不工作，那我们主要从几个方面入手：

1.首先要查一下这个300伏的这个滤波电容这个电压有没有啊，这个是第一个电压，

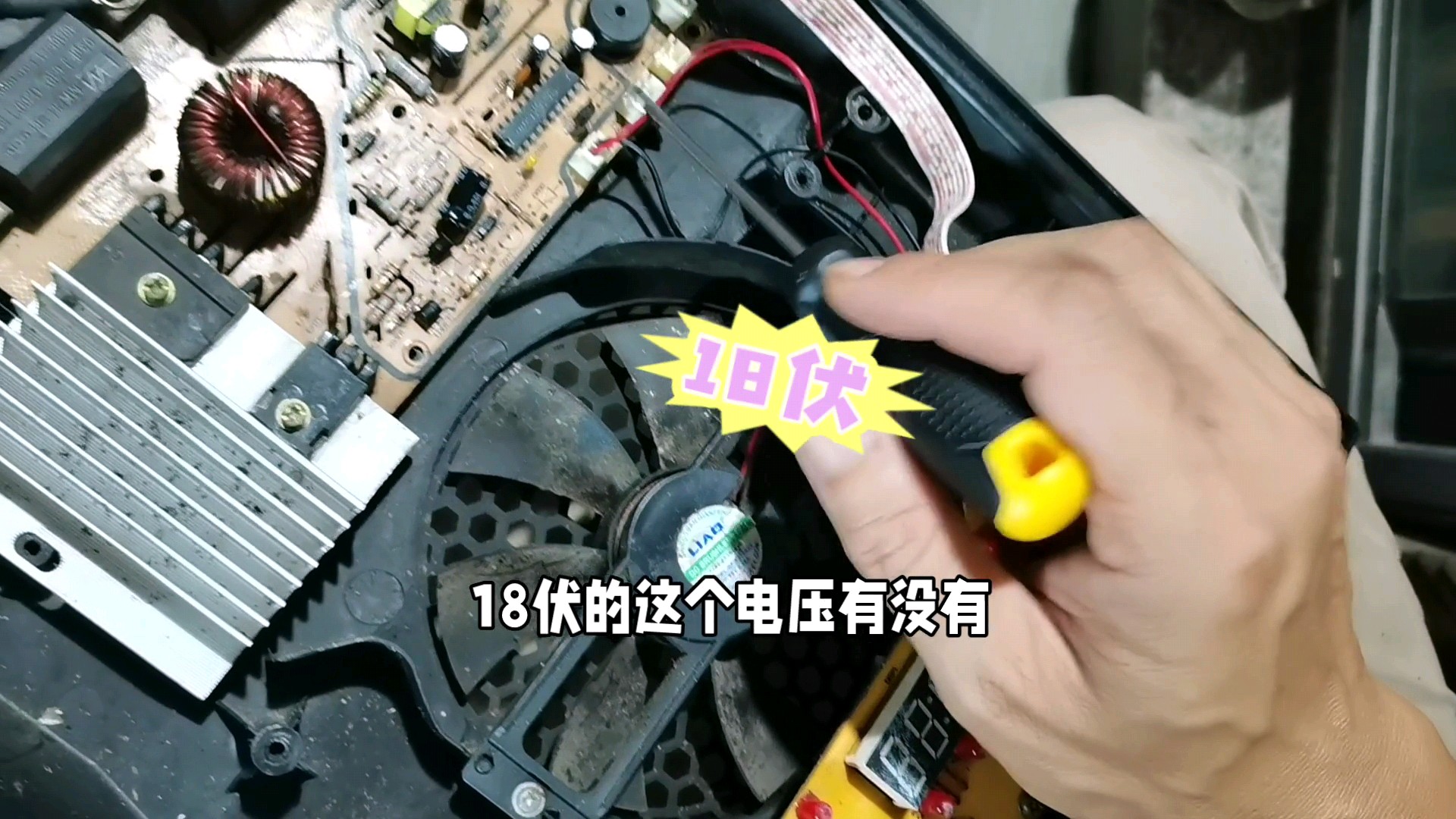

2.第二个，要检查一下这个提供给风扇工作的这个18伏的这个电压有没有，如果这18伏电压没有，那就往这个18伏电压的这个产生的这个回路去查找问题。

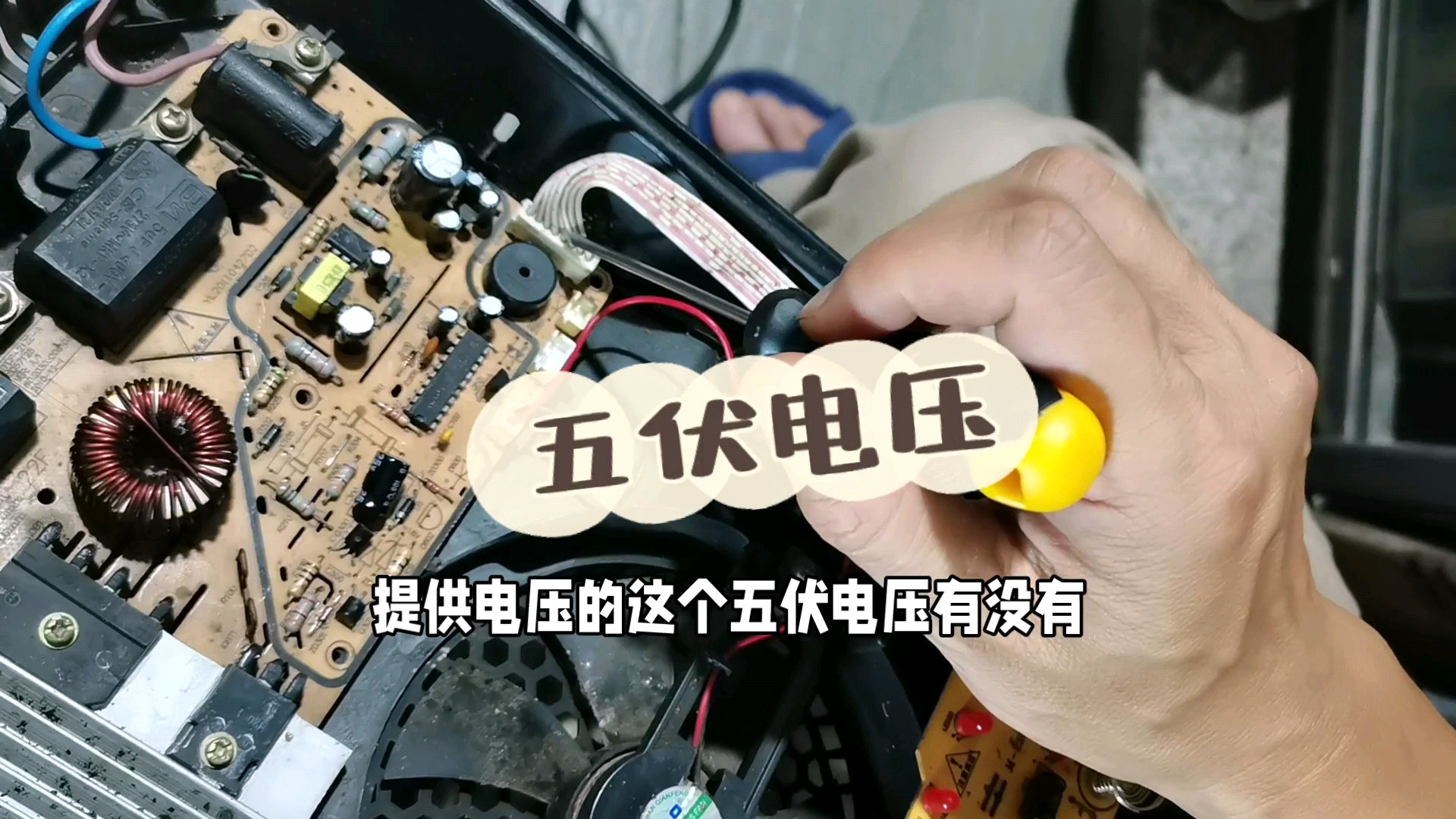

3.如果说18伏电压有还是不工作，那接下来就需要查找这个5伏的工作电压，也就是给我们这控制板提供电压的这个五伏电压有没有，如果五伏电压没有，就重点查找五伏电压的这个供电回路，包括78L05。

【总结】

这个就是拆解电磁炉分析大致的工作原理的视频，以及分析比较容易出现问题的一些地方，还有我们如何进行排查检修的一个思路，希望这个作品对大家能有所帮助，非常感谢大家观看！
