①电源方案必传参数清单（提交数字 FAE 之前先整理）

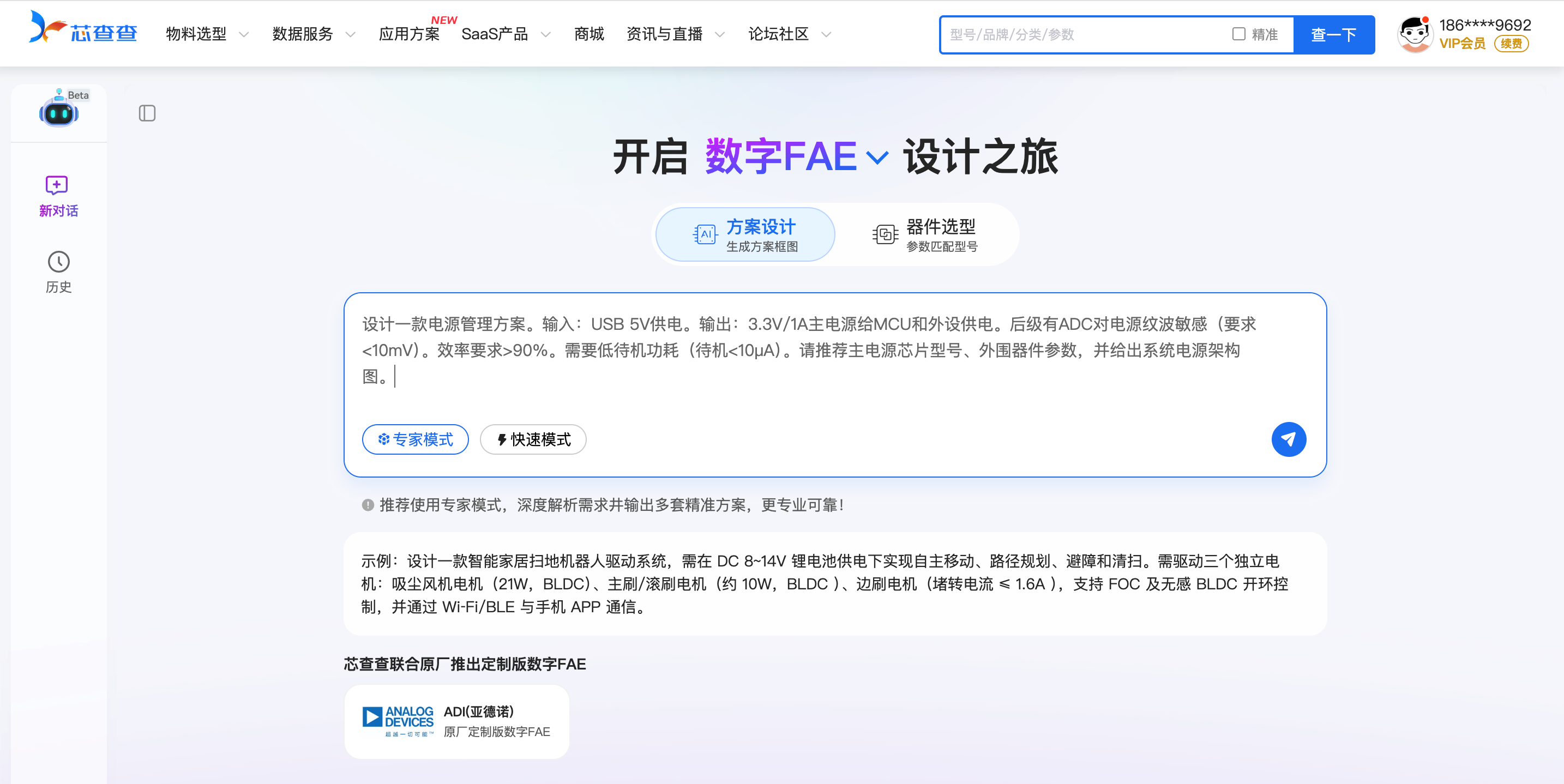

②可直接复制：数字 FAE 输入指令模板（单路电源）

设计一款电源管理方案。输入：USB 5V供电。输出：3.3V/1A主电源给MCU和外设供电。后级有ADC对电源纹波敏感（要求<10mV）。效率要求>90%。需要低待机功耗（待机<10μA）。请推荐主电源芯片型号、外围器件参数，并给出系统电源架构图。

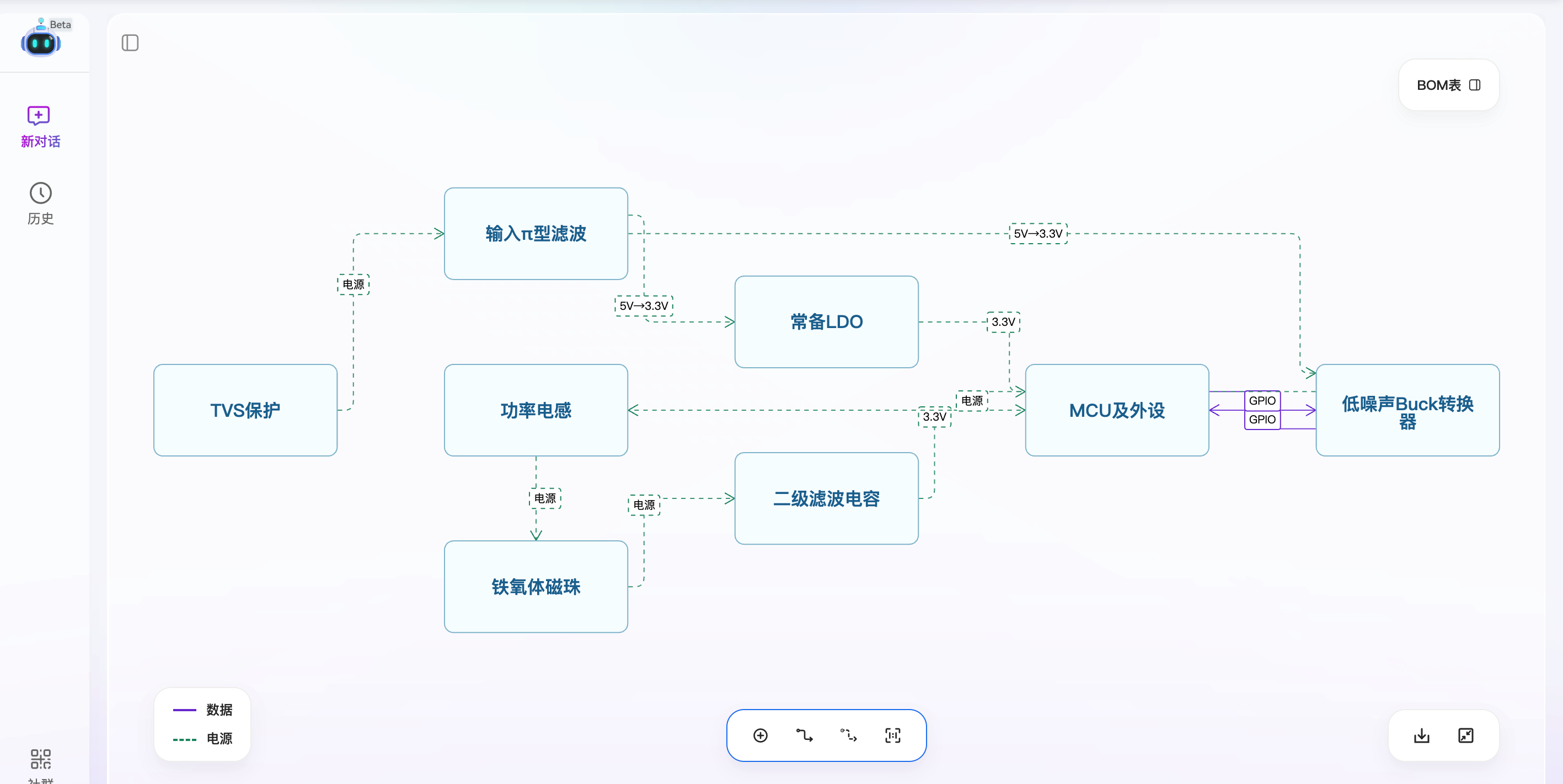

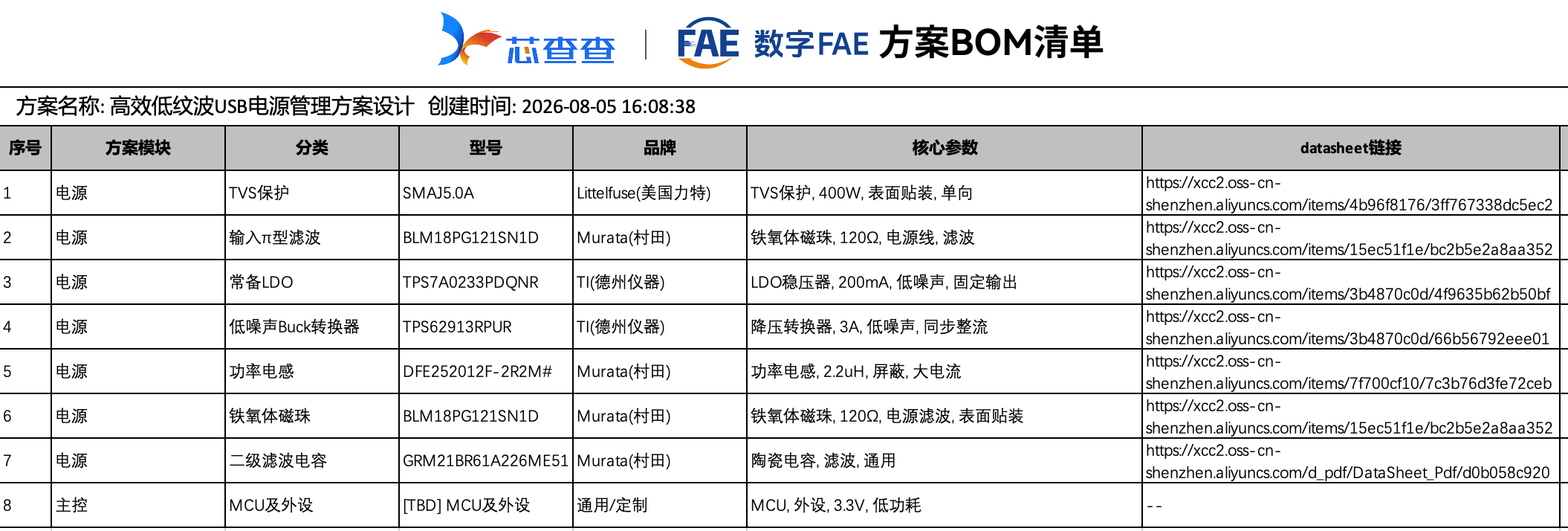

💡工具产出物：电源架构图 + BOM 清单 + 器件替代料 + 参考价格；输出为基线方案，芯片参数、热设计、EMI 务必人工复核。

一、实操流程｜使用数字 FAE 跑电源方案

1. 步骤 1：整理参数，使用上面的参数清单梳理输入输出、纹波、功耗、封装约束。
2. 步骤 2：编写 FAE 指令，直接套用模板修改项目参数。
3. 步骤 3：校验输出结果
   • 核对芯片 datasheet，确认参数匹配需求
   • 检查电感、电容等外围器件参数合理性
   • 评估替代料是否适配采购渠道
4. 步骤 4：人工调整基线方案
   • EMI 要求高：调整开关频率、增加滤波电路
   • 热设计约束：计算功耗与温升
   • 量产项目：优化成本，对比多套物料方案

二、选型决策树（快速判断拓扑）

1. 判断输入输出电压关系
   • Vin＞Vout → LDO / Buck
   • Vin＜Vout → Boost
   • Vin 跨 Vout（电池充放电） → Buck‑Boost
2. 判断压差与电流
   • 压差＜1V + 电流＜500mA →优先 LDO，成本低纹波小
   • 压差大 或电流＞500mA →优先 Buck，发热更低效率更高
3. 特殊约束
   • ADC/DAC 模拟供电：Buck 后增加 LDO 二级稳压
   • PCB 空间紧张：优先电荷泵（电流允许前提下）
   • EMI 敏感：选用低开关频率、支持展频的 Buck
4. 成本优先级：LDO ＜ Buck ＜ Buck‑Boost，同步核算外围电感电容成本。

重要提示：数字 FAE 输出为基线参考，热仿真、EMI、量产验证必须人工完成，不可直接上板。

和传统做法对比：

当然FAE给的方案还是要验证——芯片参数对不对、外围器件合不合理，这些得自己确认。但它省下来的是"查资料做表"的时间，省下来的时间可以全部压到工程验证上。
