前情提要：

最近家父买了按斤装的LED灯珠用来修灯泡💡，还剩了一堆，我想废物利用一下，于是乎在开源广场找了找，发现了一个4串8并的灯板模型很不错，改了改灯珠模型，打了一堆铝基板想做个灯板，刷了锡膏，上了加热台，刚做了两块样板上个电试一下。

诶，你猜怎么着？灯板有连锡，导致3个LED无法分担12v的电压，击穿了，然后因为全部击穿导致这个电源短路炸了。。。

下面开始参加【拆解活动】。

明纬开关电源 S-350-27 是一款由台湾明纬公司生产的可调式开关电源，具有以下特点：**

1. **输出电压和电流：** 能够提供0-95V的电压和0-7A的电流，需要改装套件可以实现连续可调。

2. **额定功率：** 350W。

3. **外壳材质：** 铝合金，具有较高的散热性能。

4. **显示功能：** 带有数码电压和电流显示，方便用户实时监控电源，这个也是改装套件包含的。

5. **调节精度：** 采用高精度多圈可调电位器，调节精度高。

6. **保护功能：** 具有短路保护、过热保护、限流保护和自动恢复功能。没保护住我，凄惨。

7. **应用范围：** 适用于汽车、电动车电瓶充电、家用音响供电、电脑主机、路由器、光猫、硬盘盒、电视盒、电源液晶显示器供电、充电宝、手机充电等，也可用于直流电机无极调速、LED无极调光、化学电解电镀、各类维修、科研测试、学习实验、电子仪器等。

图1，开关电源外观图

**组成部件：**

1. **辅助电源：** 通常为12V，为电路板上的494芯片和其它部件提供稳定的电源。

2. **电位器：** 用于调节输出电压和电流。

3. **旋钮：** 便于用户操作电位器进行电压和电流的调节。

4. **船形开关：** 用于控制电源的开启和关闭。

5. **电解电容：** 470uf 250v，用于滤波，提高电源的稳定性。(现在这里还没有用电桥测过，希望能通过查查的活动获得一个(˃ ⌑ ˂ഃ ))

6. **共阴共阳肖特基二极管：** 用于整流和稳压。(这里也测量过，也是正常的)

7. **表头：** 显示当前的电压和电流值。

8. **散热硅胶垫和散热铝块还有风扇：** 用于散热，保证电源稳定工作。(这里如果拆掉会导致剩余电流保护器跳闸，主要就是漏电)

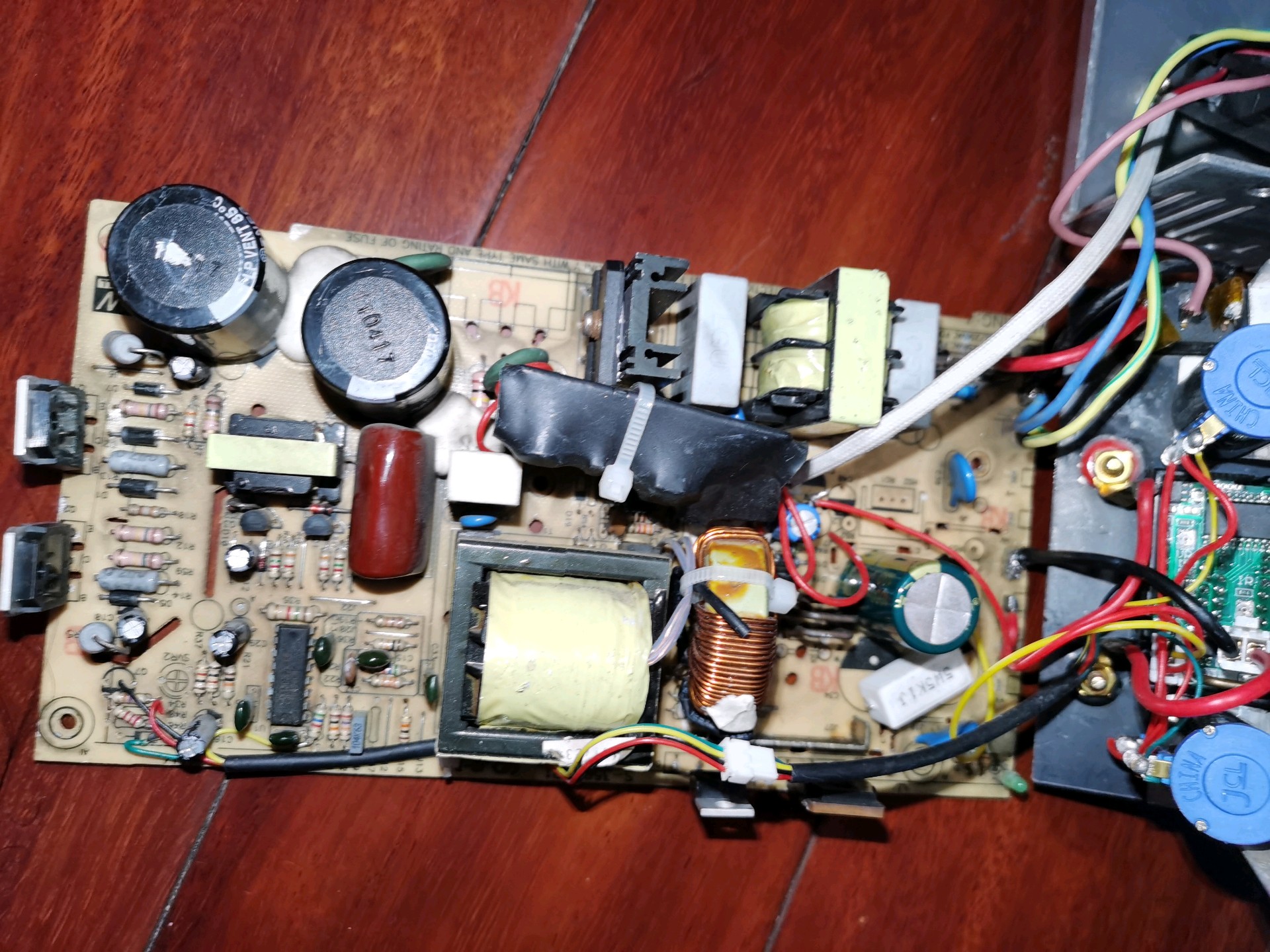

图2，开关电源内部元件图

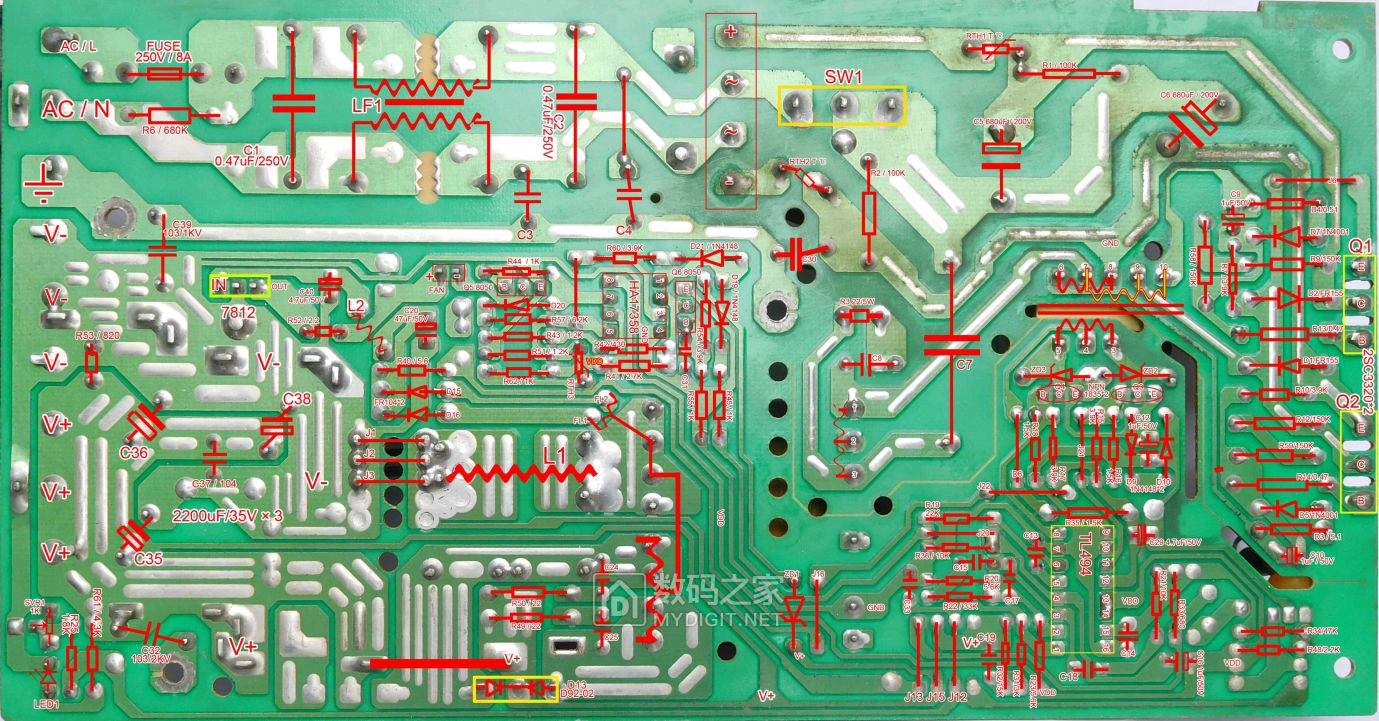

图3，开关电源 PCB检测图

**主要功能：**

1. **限压限流：** 可以设定输出电压和电流的上限，防止过载。

2. **短路保护：** 当输出端发生短路时，电源会自动保护，避免损坏。

3. **过热保护：** 当电源内部温度过高时，会自动降低输出功率或关闭电源，以防止损坏。

4. **自动恢复：** 当保护功能被触发后，电源可以在故障排除后自动恢复工作。(罪过，没保护住我)

**安全注意事项：**

1. **操作前阅读手册：** 确保了解所有安全警告和操作说明。

2. **室内使用：** 避免在高温、高湿、易燃和强磁环境中使用。

3. **避免接触裸露部件：** 使用绝缘材料，确保人体与电源保持安全距离。

4. **不得随意更改电路：** 避免损坏电源和造成人身安全问题。当然改装之后就是一个可调电源。

**改装说明：**

改装仅供有经验的爱好者参考，必须在确保安全的前提下进行。改装过程中要注意电路的连接正确性，以及元器件的规格和参数，以确保改装后的电源能够安全稳定地工作。

附电路图：

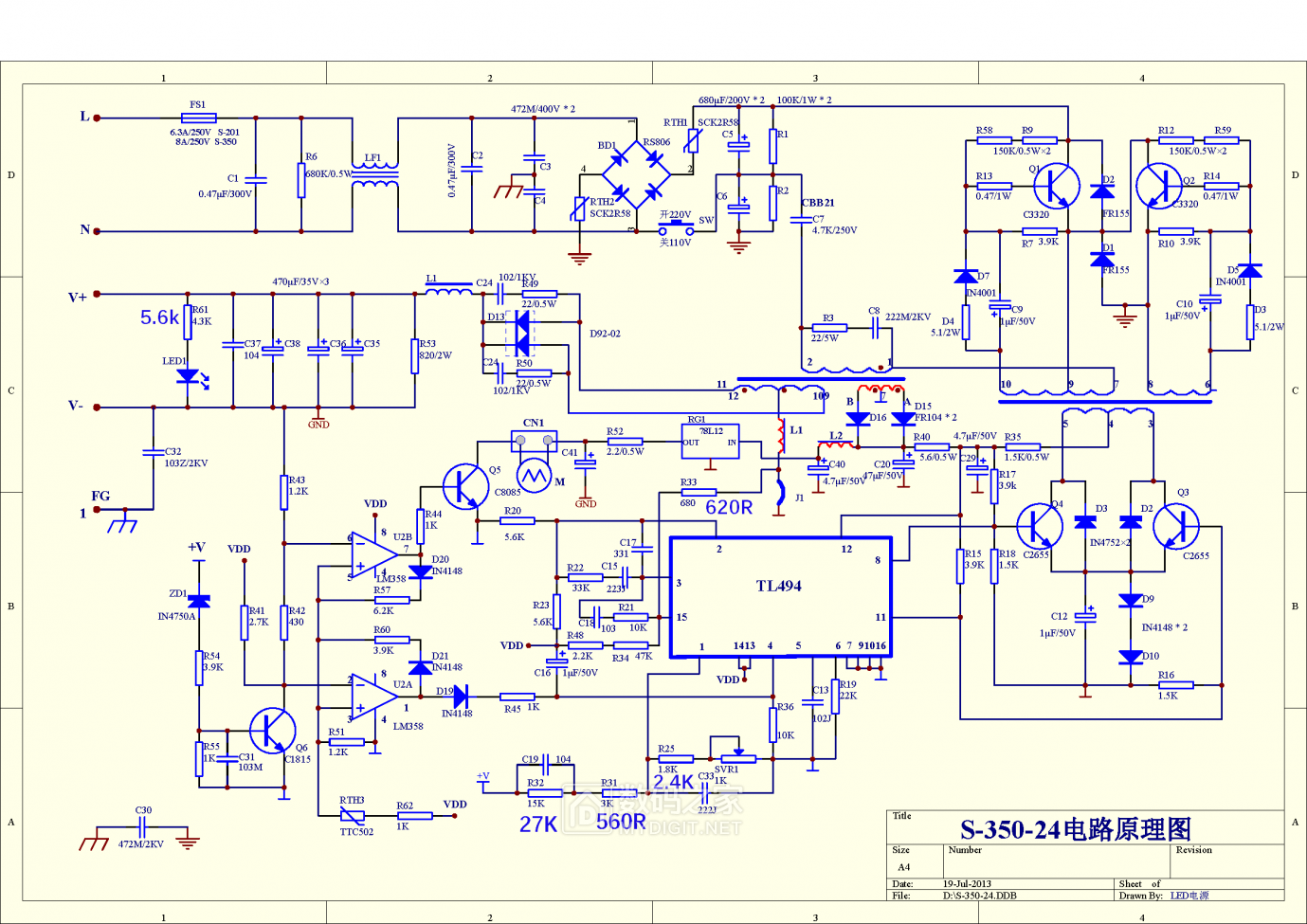

图4，明纬开关电源s350-24原理图

上图明纬开关电源s350-24原理图边上比较大的字体即为明纬开关电源s350-27的元件参数。

**反激式开关电源（Flyback_converter）的工作原理**是一种常见的隔离型开关电源拓扑。其主要特点是结构简单、成本较低，广泛应用于中小功率的电源转换领域。

### **工作原理：**

1. **开关管导通阶段：**

- 当开关管（MOSFET）导通时，输入电源通过开关管给变压器的原边绕组供电，此时变压器储存能量，输出二极管因反向偏置而截止，负载由输出电容提供能量。

2. **开关管截止阶段：**

- 开关管关闭后，变压器原边绕组的电流中断，变压器副边绕组感应出电压，该电压通过整流二极管向负载供电，并对输出电容充电。

3. **连续与非连续模式：**

- 根据变压器副边绕组电流是否降到零，反激式开关电源可分为连续模式（CCM）和非连续模式（DCM）。CCM模式下，电流波形连续；DCM模式下，电流波形在每个周期内有断续。

### **电源原理：**

1. **电压转换：** 通过变压器将较高电压的交流电（AC）转换为较低电压的交流电（AC），以供电子设备使用。

2. **隔离：** 变压器也提供电气隔离，保护负载免受电源波动和故障的影响。

3.**整流：** 通过桥式整流将交流电转换为脉动直流电。现在一般直接用四脚整流桥

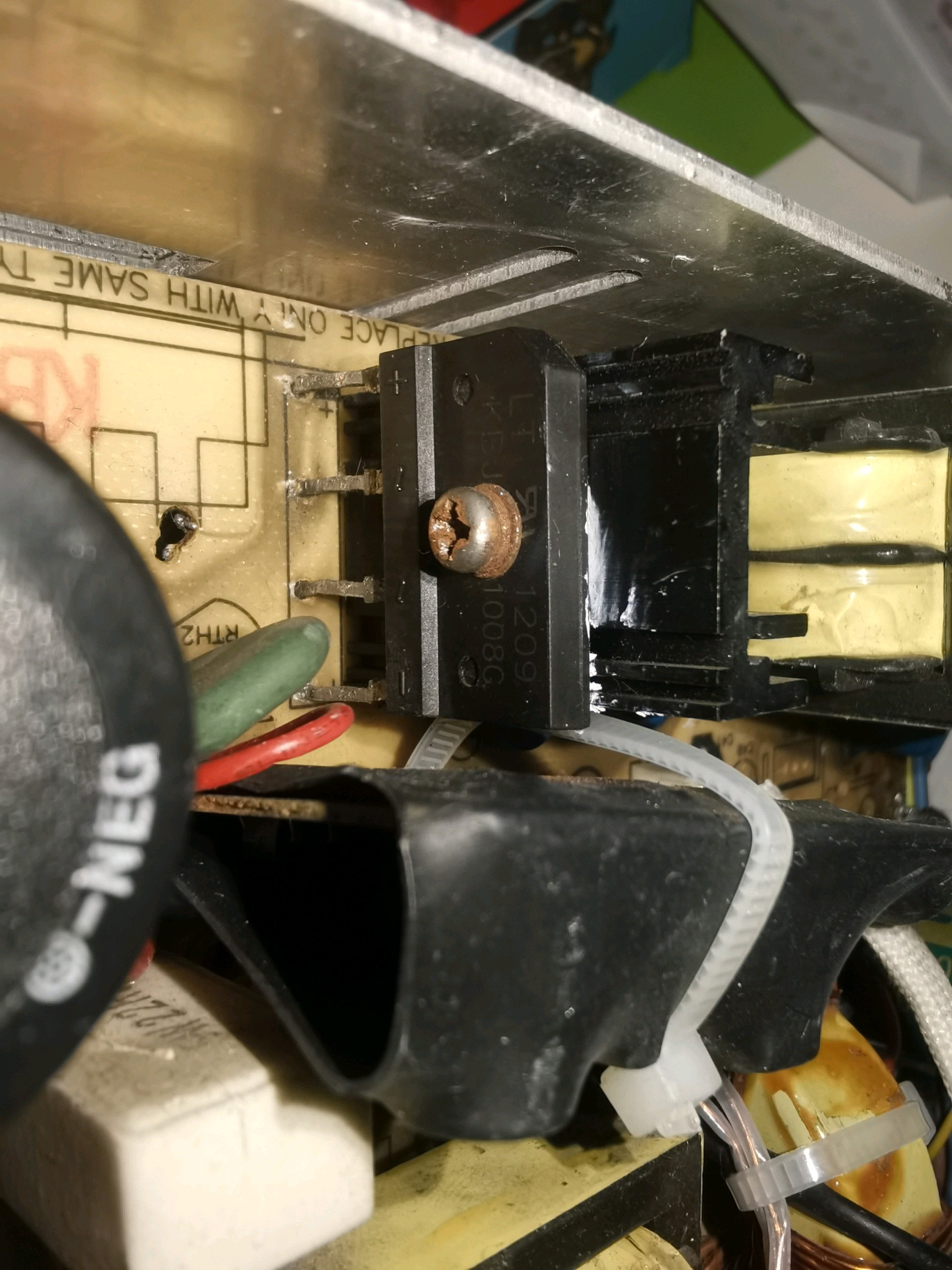

图5，整流桥

4. **稳压：** 通过电容器，滤除整流后的电压纹波。将脉动的直流电变成脉动较小的直流电。

5.**滤波：**通过稳压管，将直流电中的脉动成分尽量完全滤除。

### **组成部件：**

1. **输入滤波器：** 滤除电网噪声，防止对电源造成干扰。

2.**整流桥：** 将交流电转换为脉动直流电。

3. **输入电容：**滤除整流后的电压纹波。

4. **开关管（MOSFET）：** 控制电源开关，调节输出电压。

5. **变压器：** 储能元件，实现电压转换和电气隔离。

6. **输出二极管：** 整流输出电压。

7. **输出电容：** 滤除输出电压纹波。

8. **反馈网络：** 检测输出电压，并与参考电压比较，控制开关管以稳定输出。

9. **控制IC：** 提供驱动信号给开关管，并实现稳压和保护功能。

10. **保护电路：** 包括过流、过压、短路保护等。

11. **散热片和热敏电阻：** 散热和温度监控。

反激式开关电源的设计需要考虑效率、稳定性、电磁兼容性（EMI）和成本等因素。通过调整变压器的设计、选择合适的元件和控制策略，可以优化电源的性能。

感谢大家读到这里。谢谢大家。点个赞呗~
