1.示波器新增傅里叶变换（FFT）

V18.6 为示波器加入了实时频谱分析功能，可在时域波形与频域频谱之间切换显示。

输入信号经ADC采样后，通过快速傅里叶变换计算频谱分量

可清晰检测方波、三角波、锯齿波、正弦波等波形10KHz@3.3V

帮助分析信号失真、噪声来源，以及滤波器效果

最高有效测量频率从1kHz提升至约10KHz

优化采样间隔与中断优先级，波形刷新更平滑

2.I2C总线超频至400kHz

通过 Wire.setClock(400000L); 将I2C时钟从默认100kHz提升至400kHz

OLED刷新延迟减半，波形绘制速度明显加快

兼容SH1106和SSD1306两种驱动

3.仪表模式全面增强

新增独立仪表菜单（上电A0电压0.55V~0.85V触发），无需记忆复杂电压分区

菜单内自由切换：电压表、电流表、电阻测试、温度计、示波器、PWM发生器，共6种仪器

自动量程切换更智能（mV/V、uA/mA/A、Ω/kΩ/MΩ自动适配）

NTC温度测量支持B值3950，精度±1℃

4.代码与内存优化

使用 PROGMEM 将大量字符串常量（菜单、提示、HTML片段）存入Flash，释放RAM

使用 #define 替代枚举和宏函数，减少运行时开销

进入时钟模式后，空闲堆内存稳定在约30KB（V16.6时约18~22KB），为后续扩展预留充足空间

5.Web页面

Web页面大量使用PSTR和_P，明显降低了RAM占用：

这个16.6时钟模式RAM剩余13KB

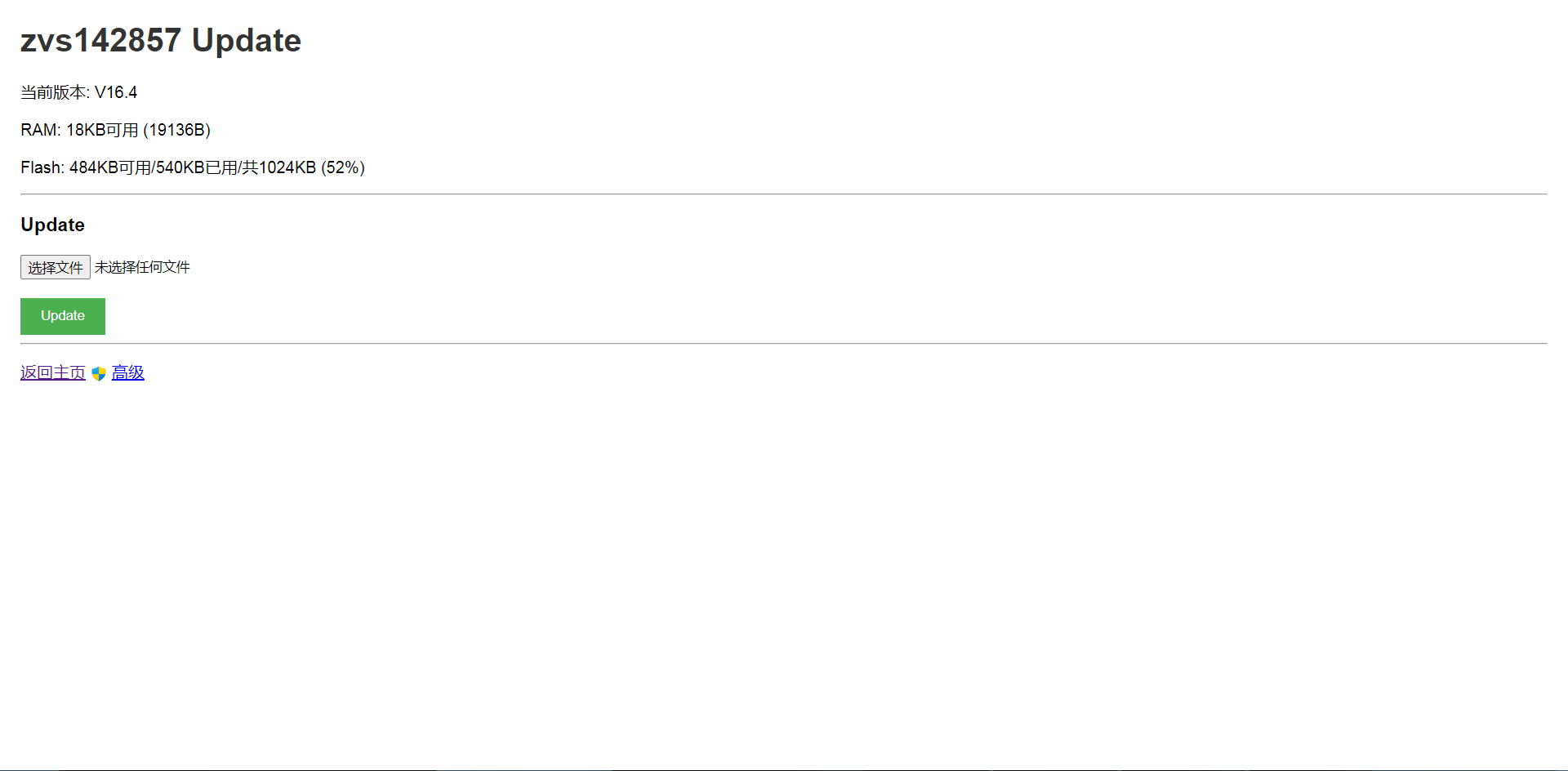

这个剩余18KB，可以看出，之前版本的更新，内存空闲越来越少

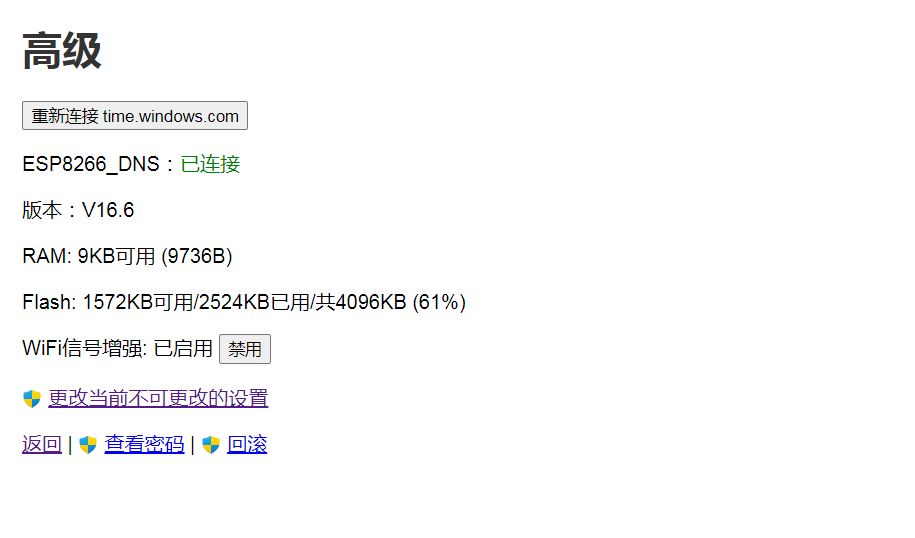

这个内存少得更是糟糕

RAM只剩9KB

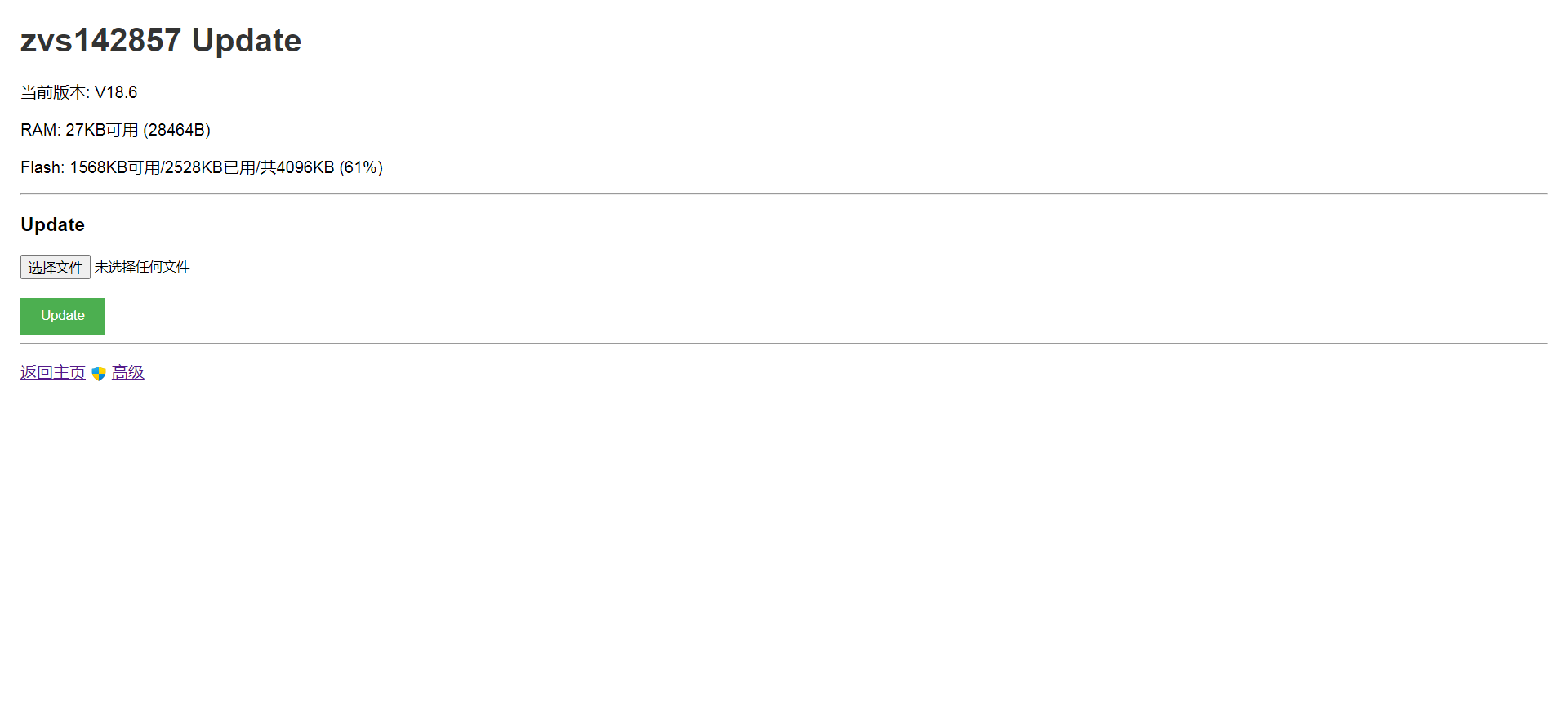

最新版本：

内存剩余27KB/28464字节

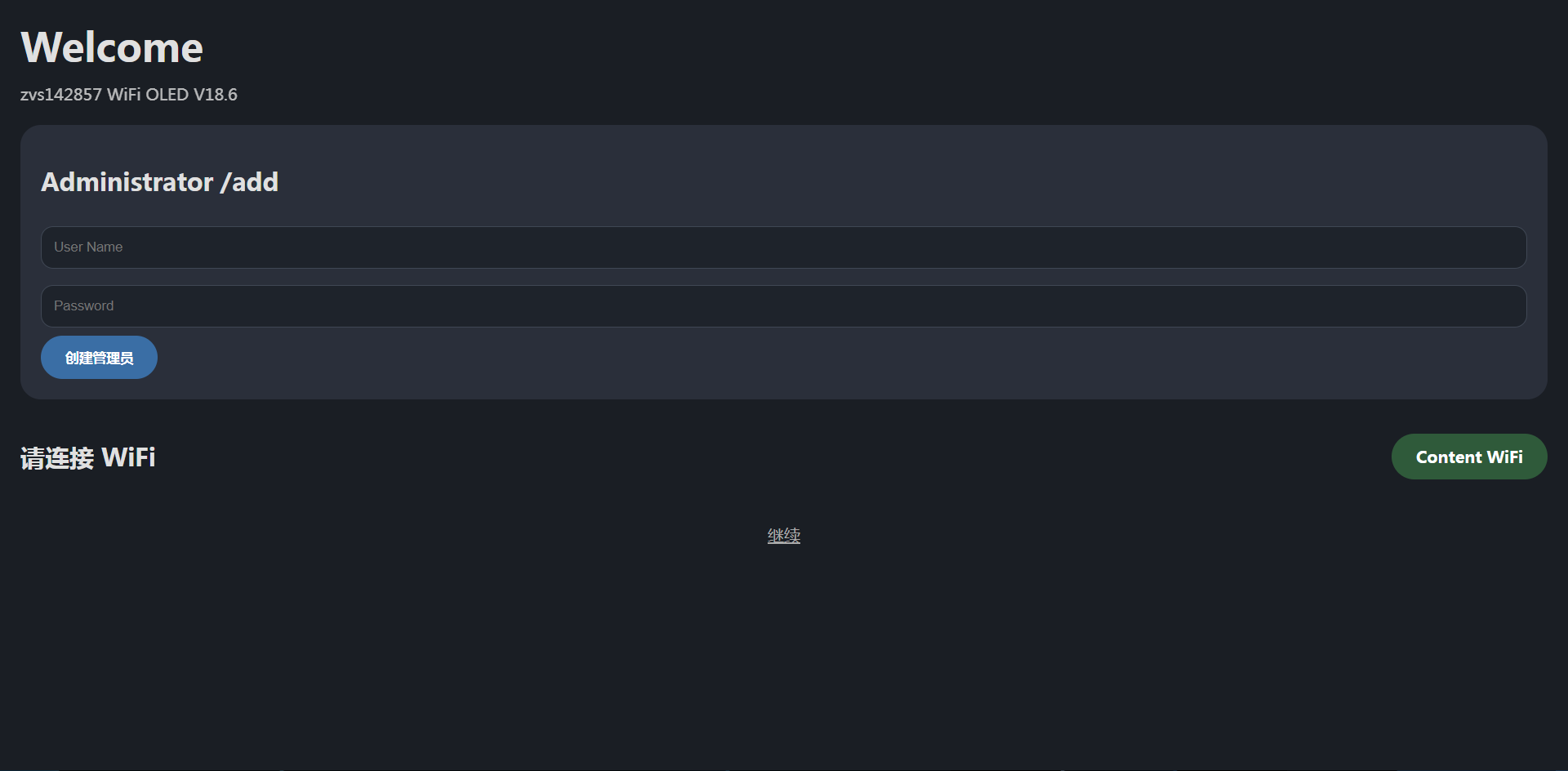

最新版本同时添加了欢迎页面，可以快速配置网络

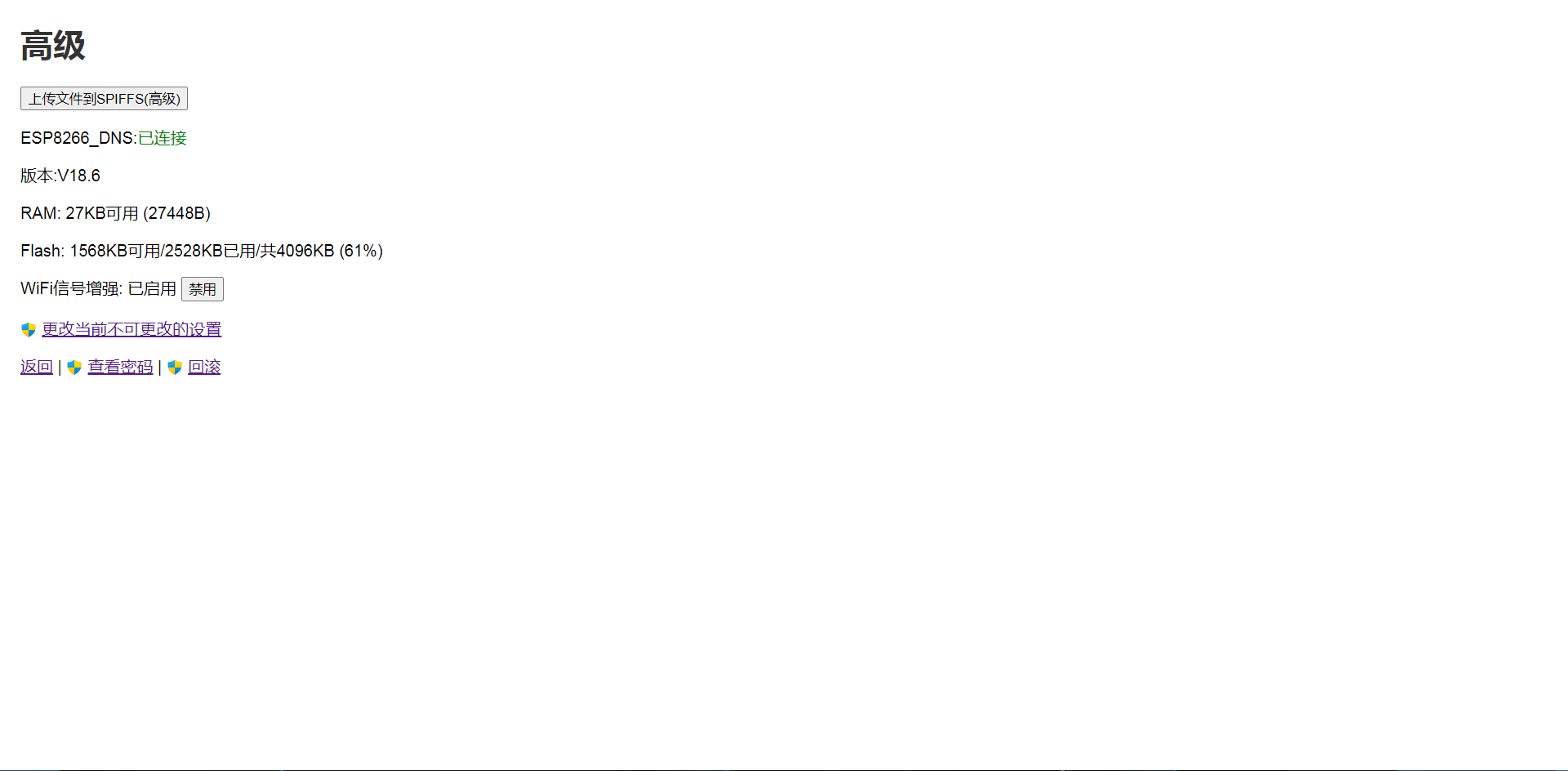

支持把文件上传到ESP8266，还能下载回来，实现小型文件传输



点击'上传文件到SPIFFS(高级)'按钮即可上传，注意：文件不能超过510KB，如果要解除限制，在源码中修改(不推荐)

下载方式：连接'ESP8266'热点，密码'zvs142857'，然后进入
http://192.168.4.1/download?file=/要下载的文件名

比如：
http://192.168.4.1/download?file=/Welome.txt



6.时钟模式左上角添加WiFi图标

7.时钟模式添加D0控制MOS管，再用MOS管控制LM35是否输出给A0，用于隔离A0

8.setup();中添加I2C总线超频400KHz

9.热点发射功率提升至+20.5dBm

10.debug Mode + cmd Mode

添加了debug模式，可以在OLED显示
Ver: 18.6

Welcome
之前在A0输入0.9~1V电压或者进入时钟模式D5接GND

11.按钮升级

这次不仅使用了D5按键，添加了D6，FLASH按钮

这个FLASH按钮通常在ESP8266电路板RST按钮旁边，按下即可检查更新

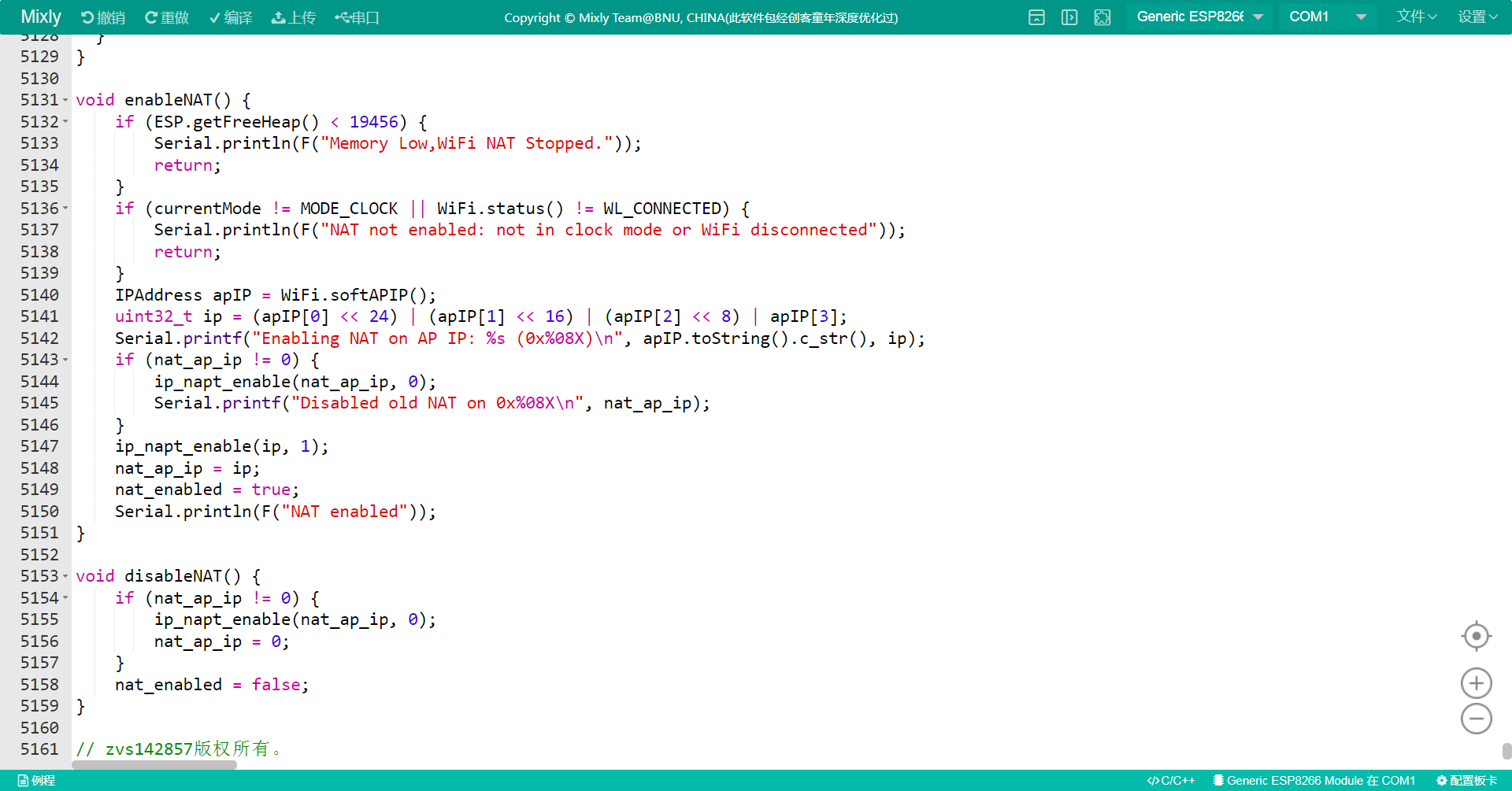

此代码有5161行，使用此更新无需编译，只需用我编译好的'固件更新.zip'就可以(内容是bin)



12.烧录方法

准备ESP8266Flasher然后打开，再下载zvs142857固件

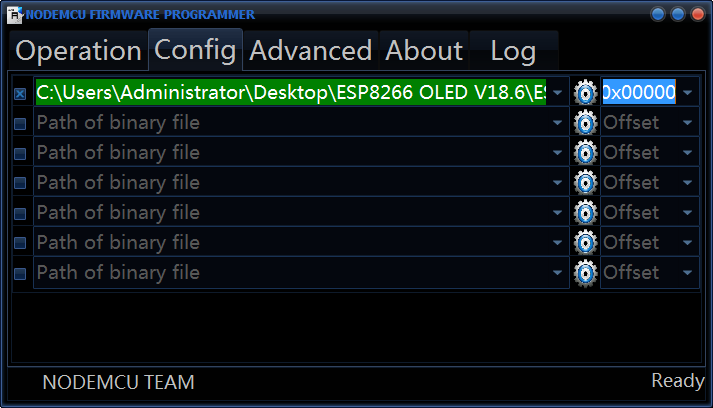

选择合适的bin文件
注意:如果使用SH1106(1.3存)OLED屏幕，使用'ESP8266_OLED_V18.6_SH1106_OLED.bin'

如果使用SSD1306(0.96存)OLED屏幕，则使用'ESP8266_OLED_V18.6_SSD1306_OLED.bin'

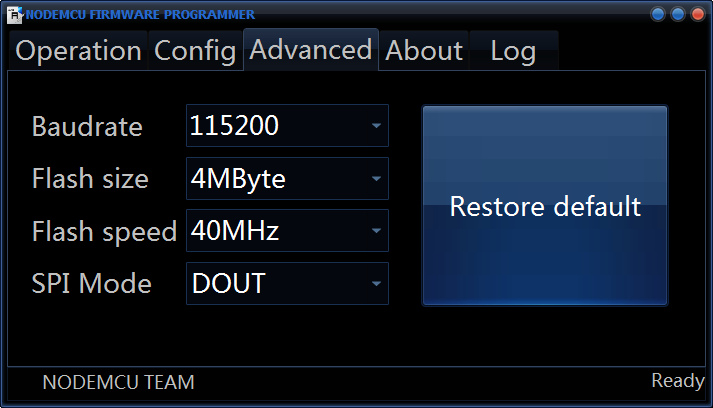

注意，配置像我这样就可以

一定要选115200，不能选9600

Flash size一定要选4MB，不能选1MB

Flash speed可以选40MHz也可以选26.7MHz(如果有，不推荐)

SPI Mode推荐选DOUT

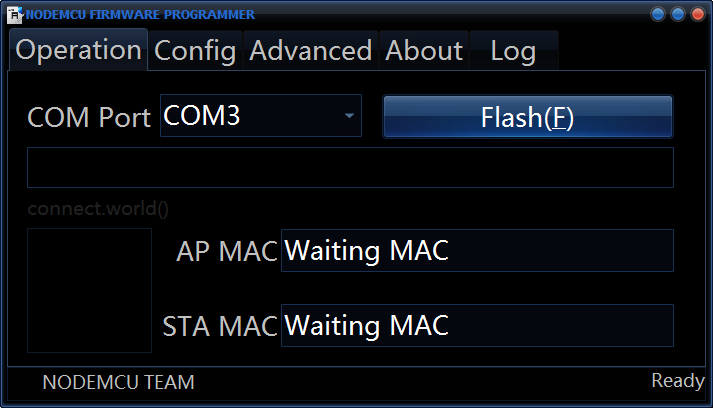

配置好后返回这个页面：

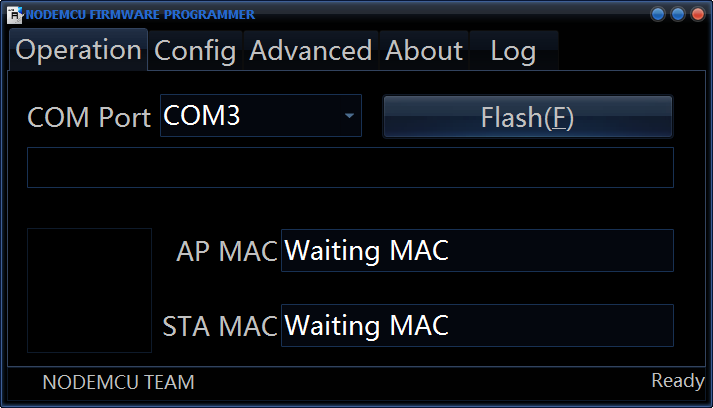

点击Flash(F)就可以烧录了，等待完成



第十三步：
用杜邦线将A0和3.3V短接，等到OLED显示：
SSID: ESP8266-WiFi

IP: 192.168.4.1

松开杜邦线

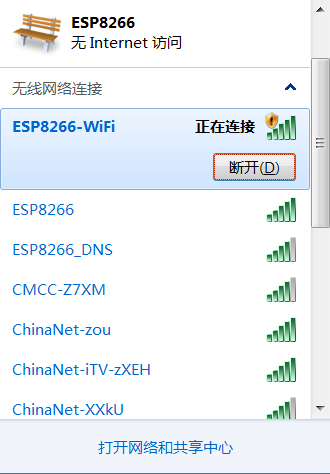

14.连接热点

连接后进入：
http://192.168.4.1

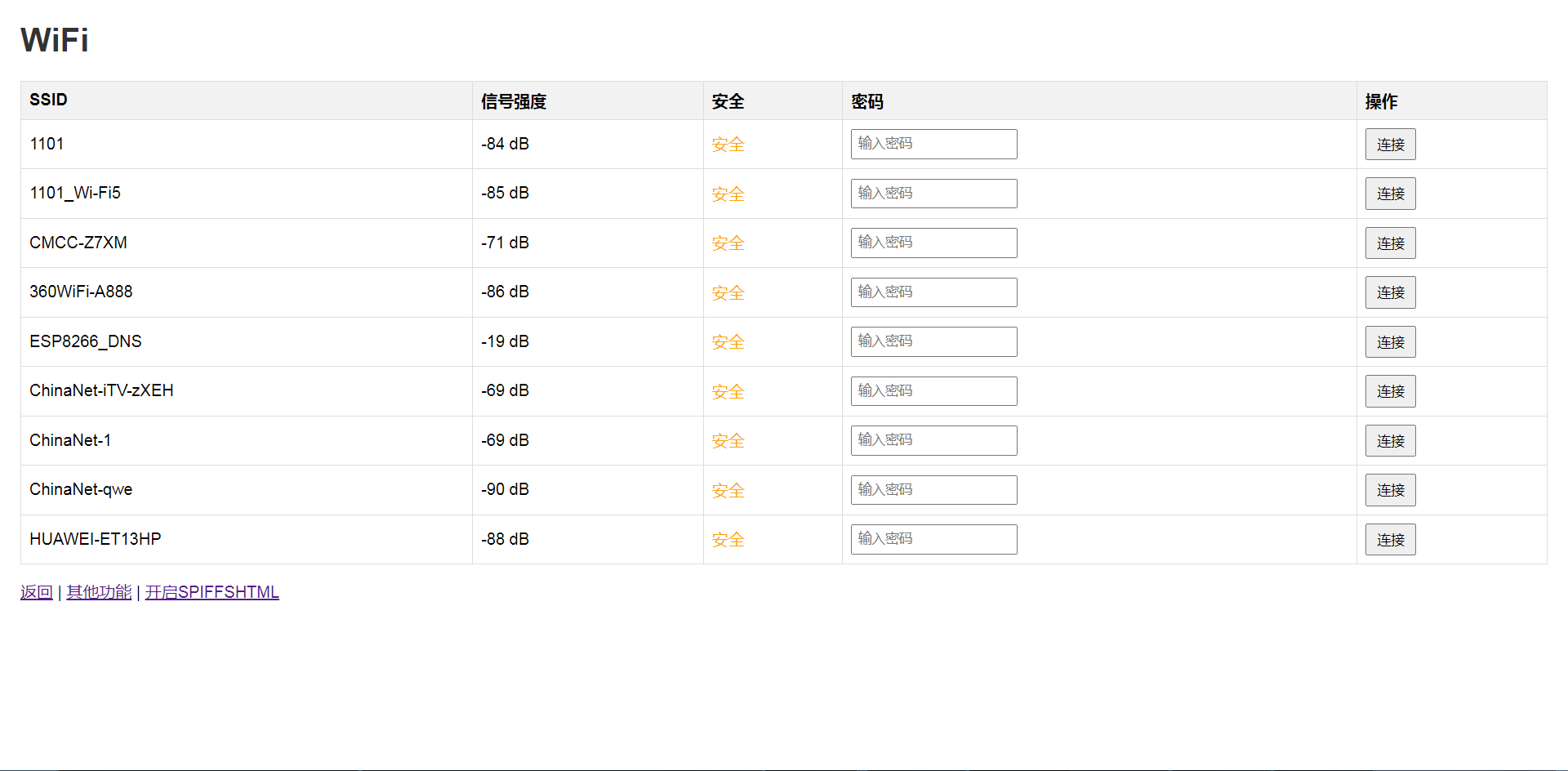

会看到：


随便选个，然后输入密码，最后点击'连接'

注意，如果连接后卡在Clock Mode可以按下RST重启，系统已经保存了密码

注意:请勿随意开启SPIFFSHTML按钮，如果SPIFFS没有相应文件，容易造成系统不稳定甚至崩溃重启



进去

http://192.168.4.1/Welcome 创建管理员后在进去

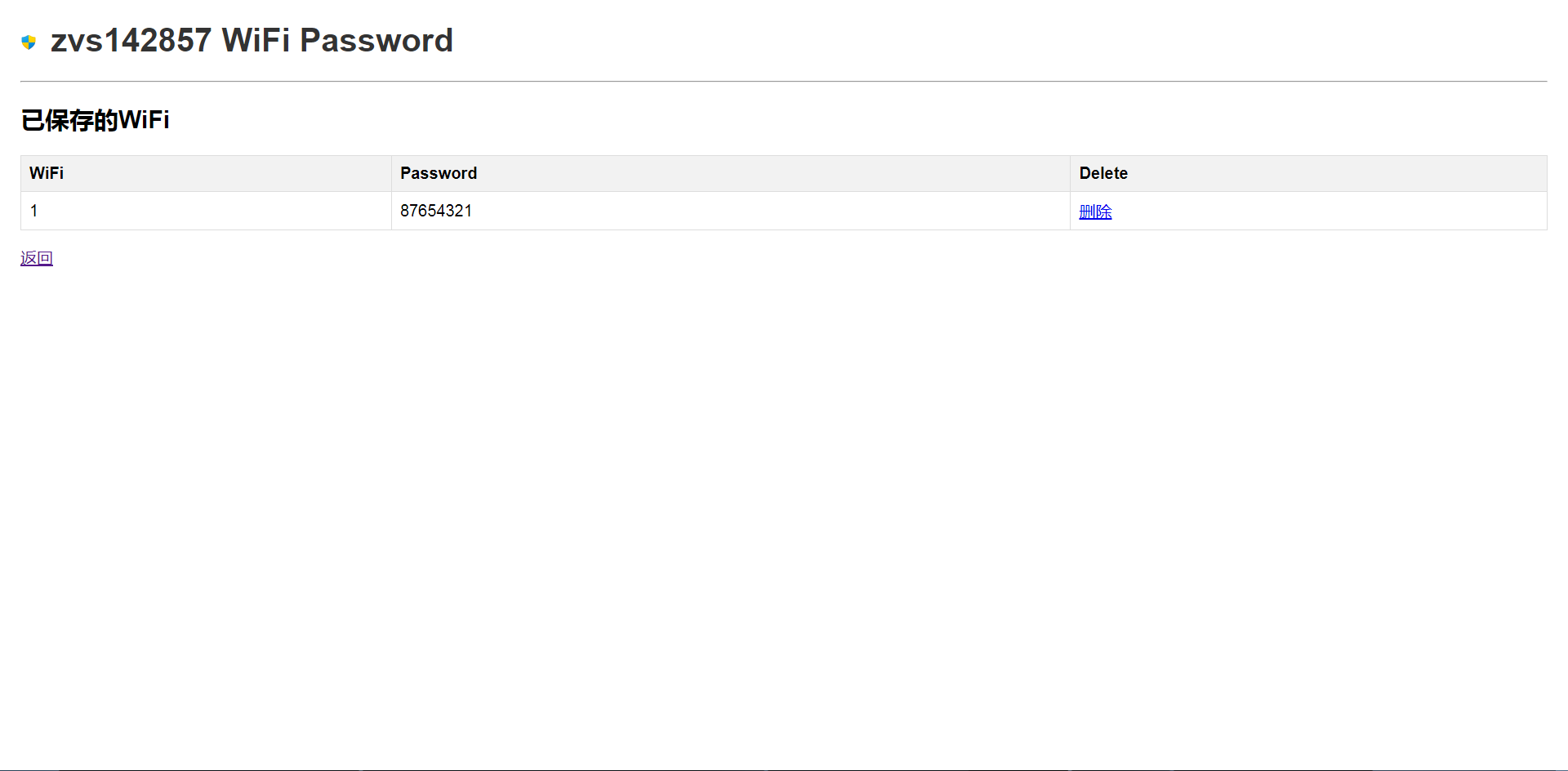

http://192.168.4.1/passwords

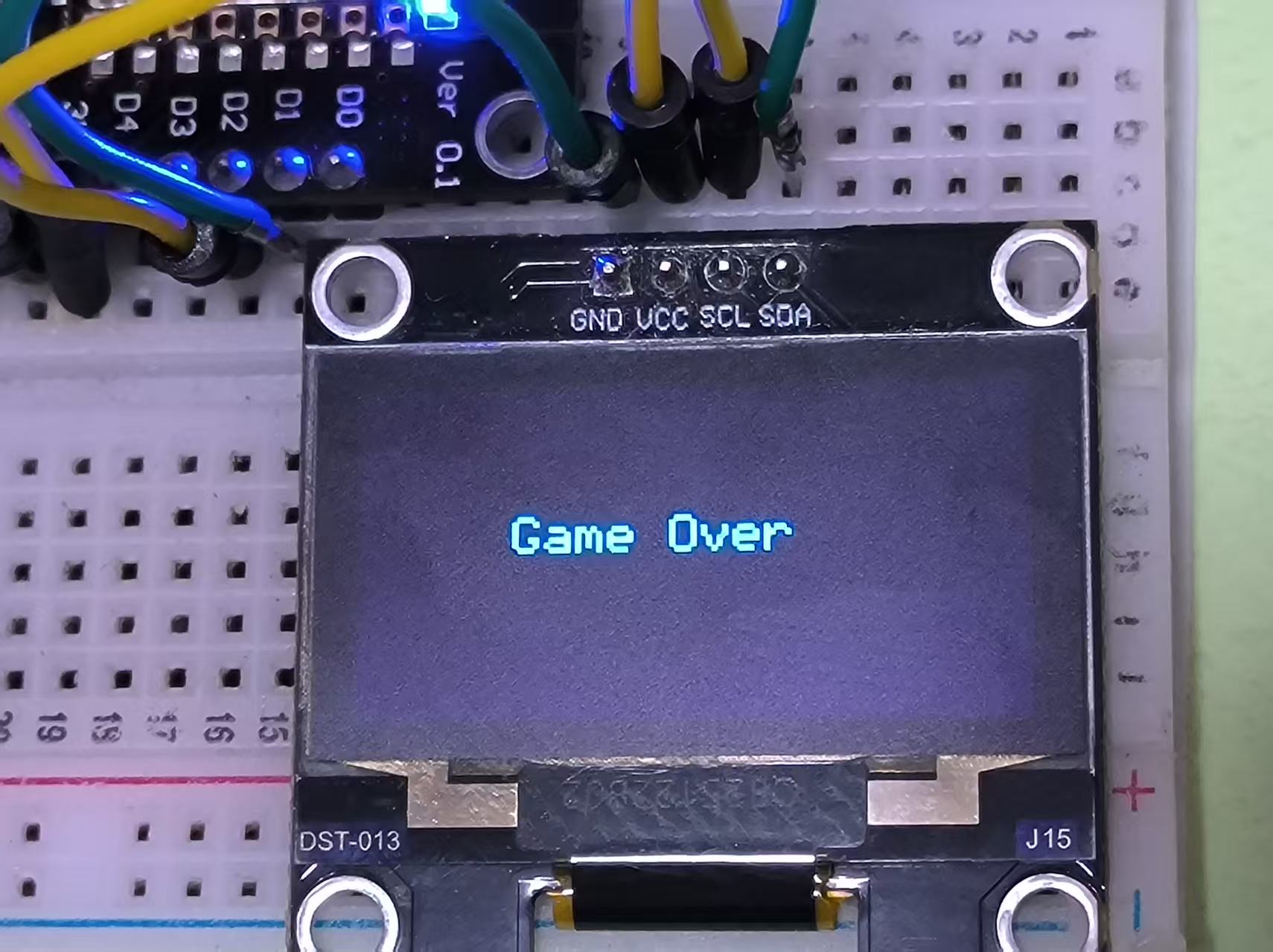

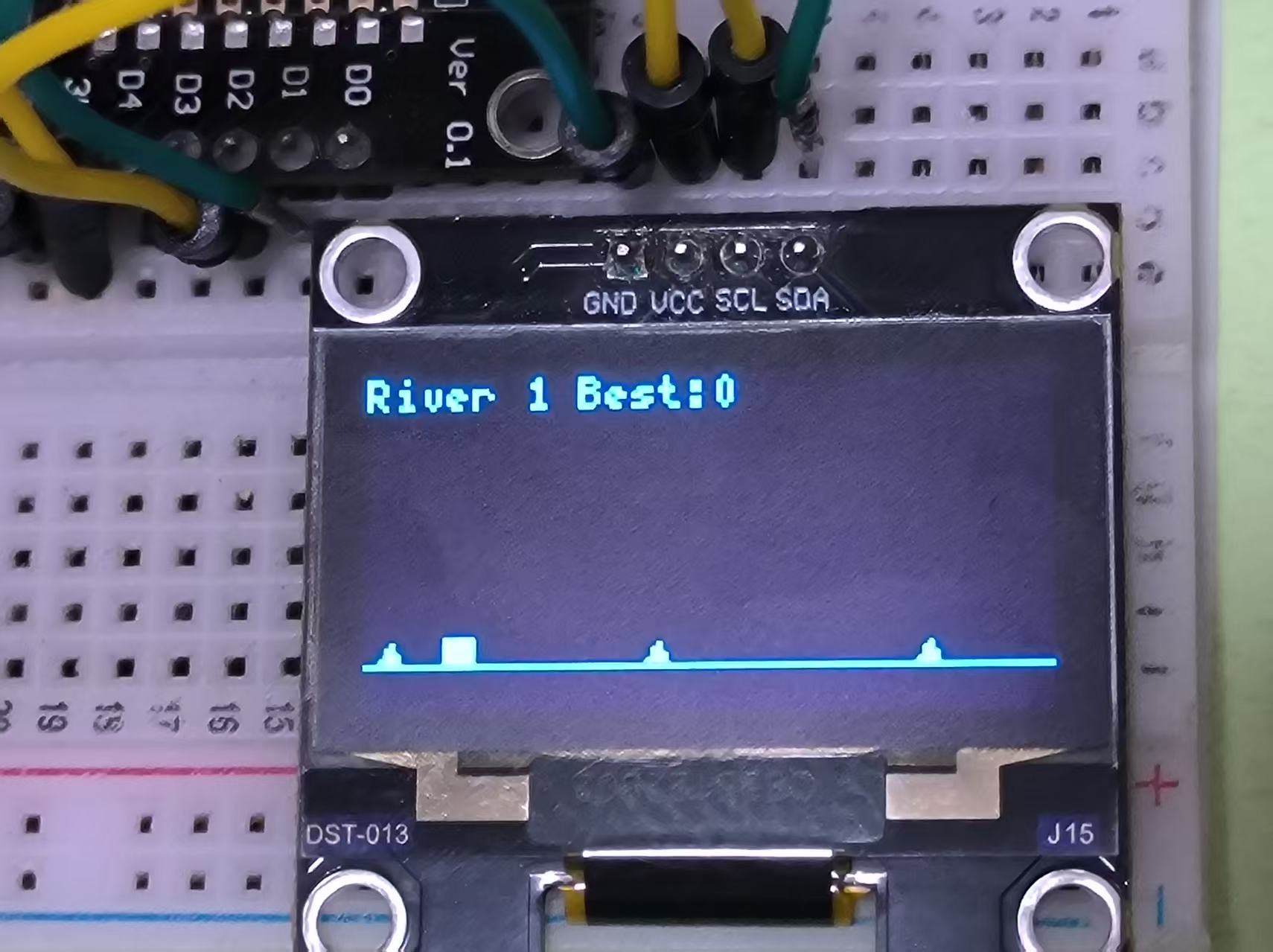

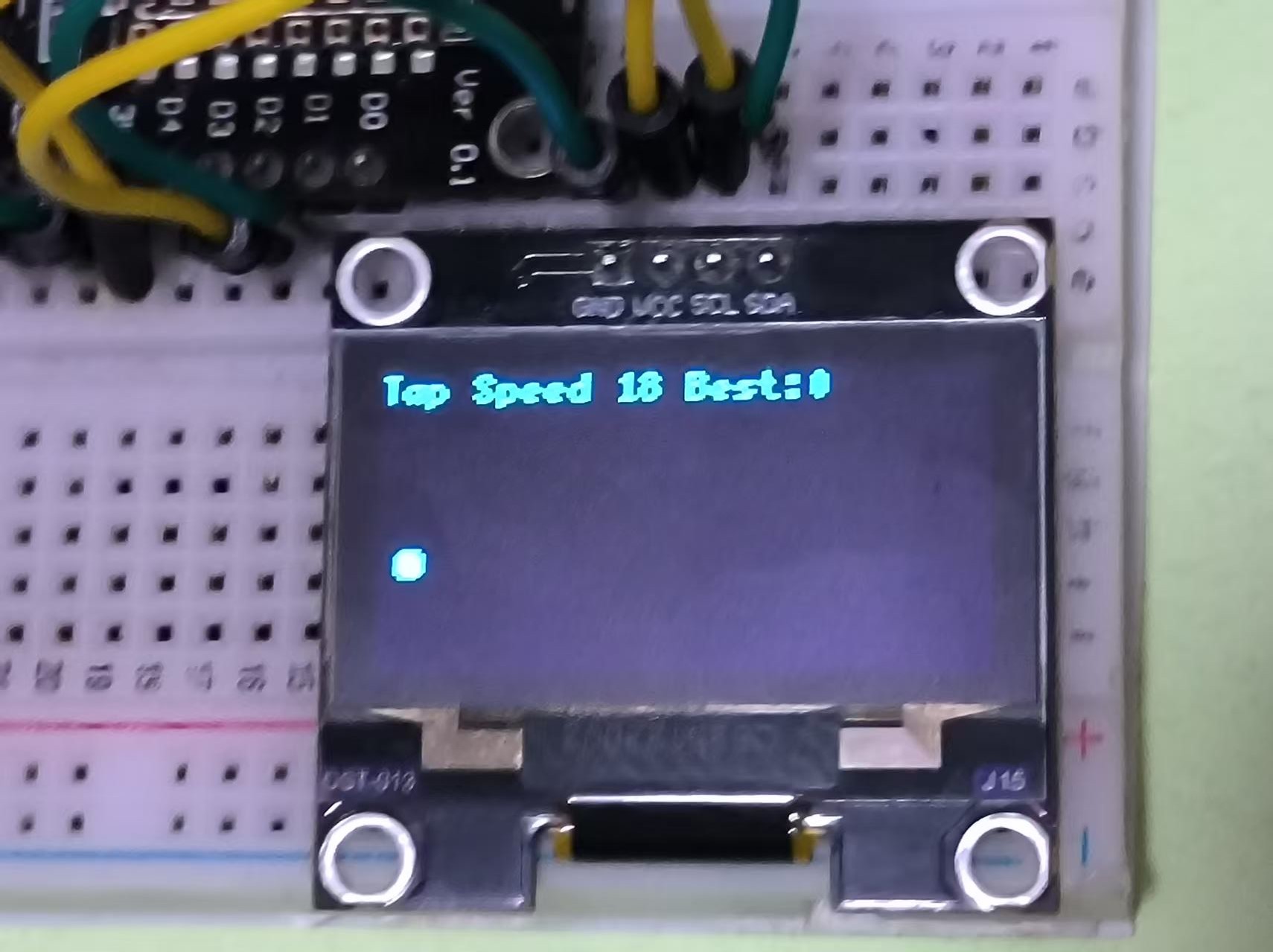

15.添加game Mode(游戏模式)

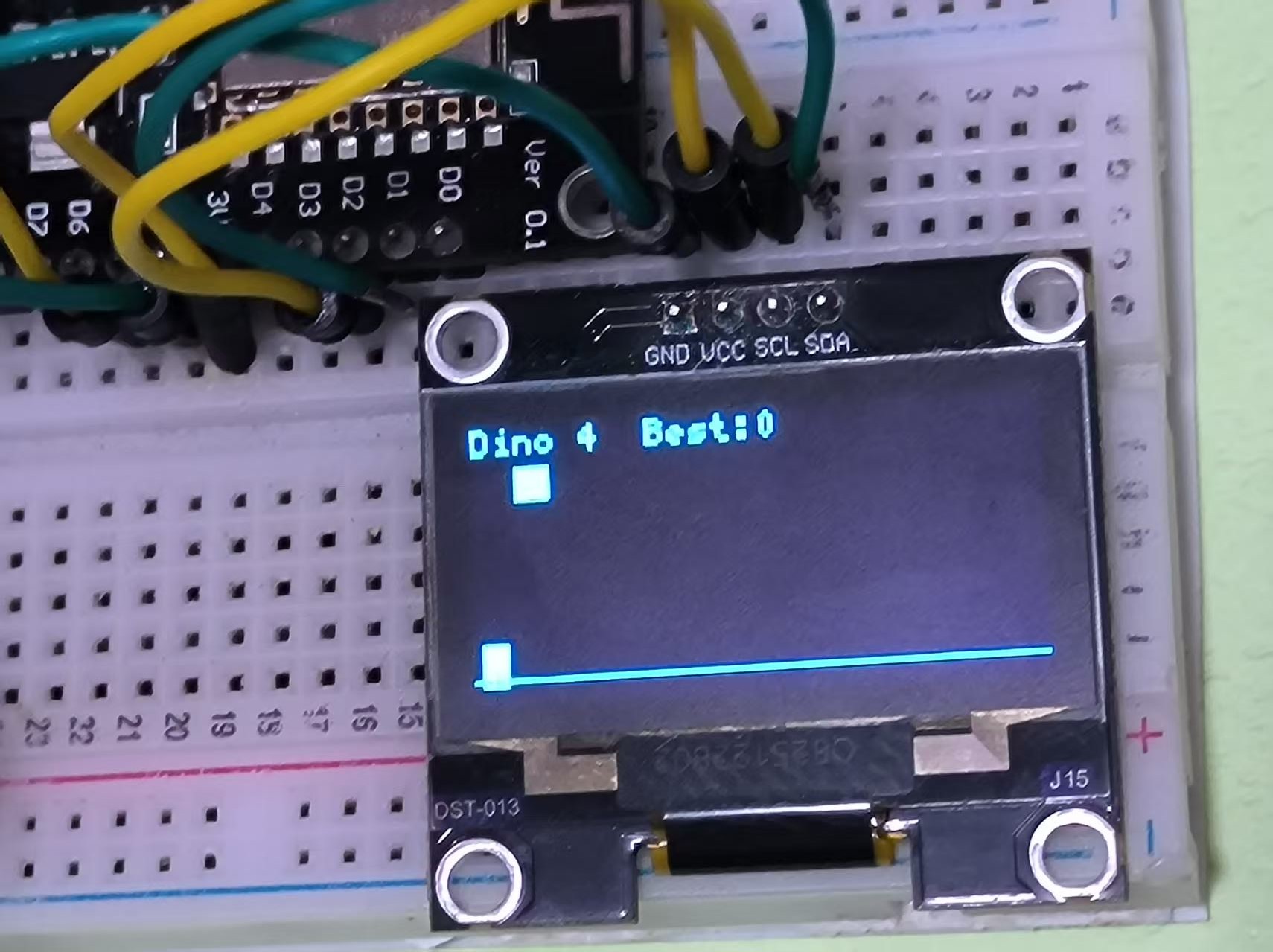

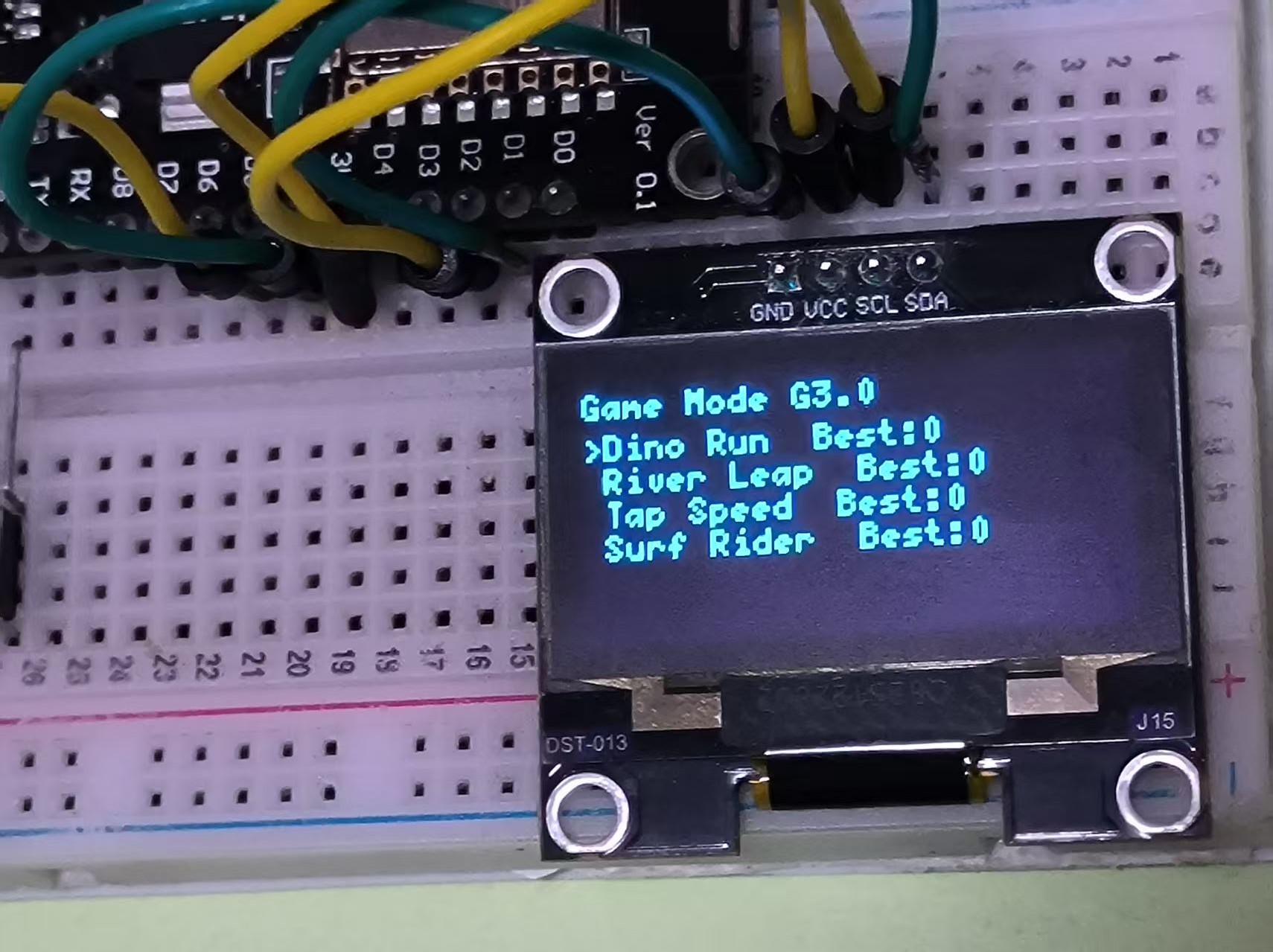

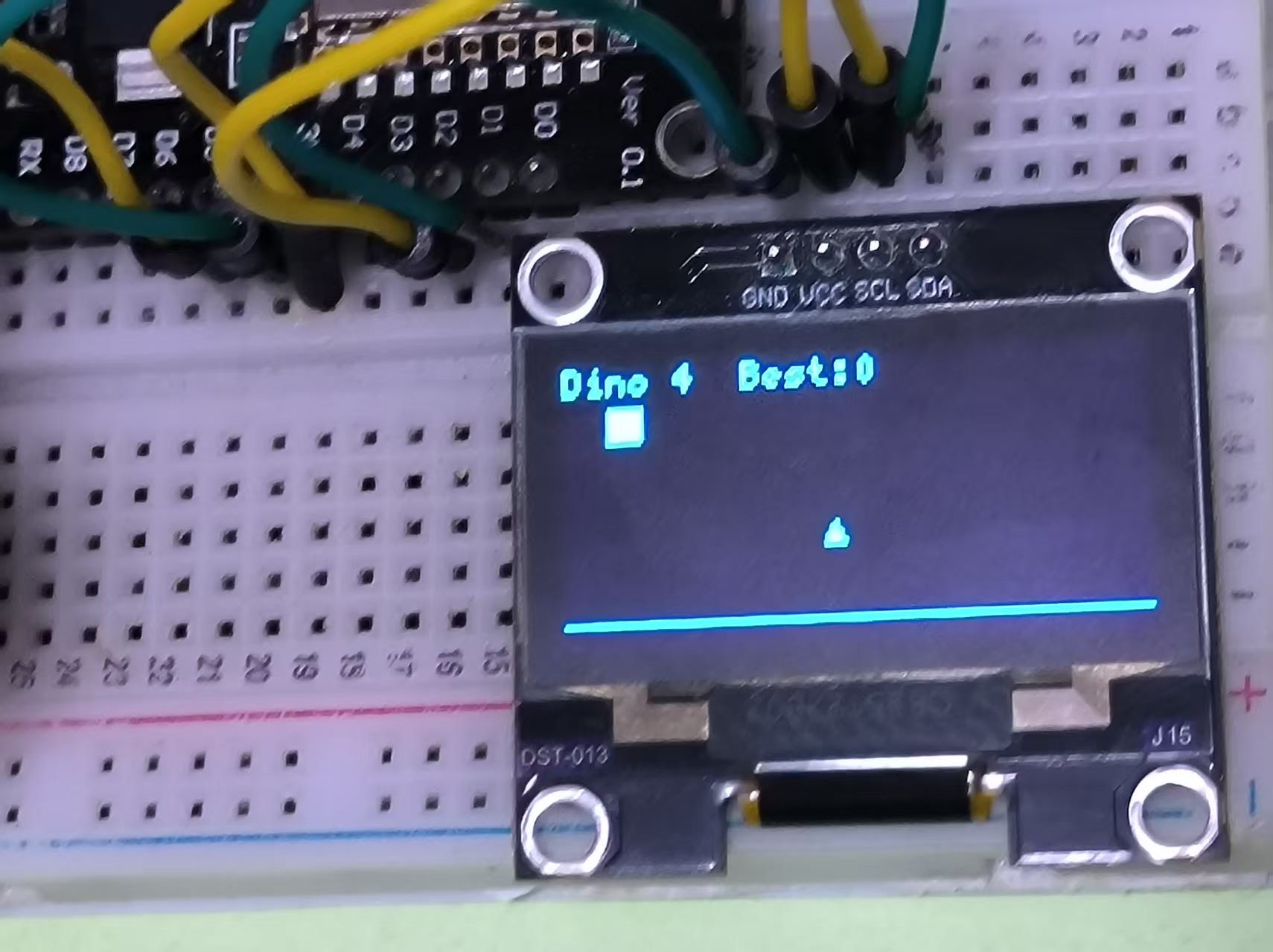

内置4款游戏，空闲时间使用(D5和GND接开关作为游戏的开关)

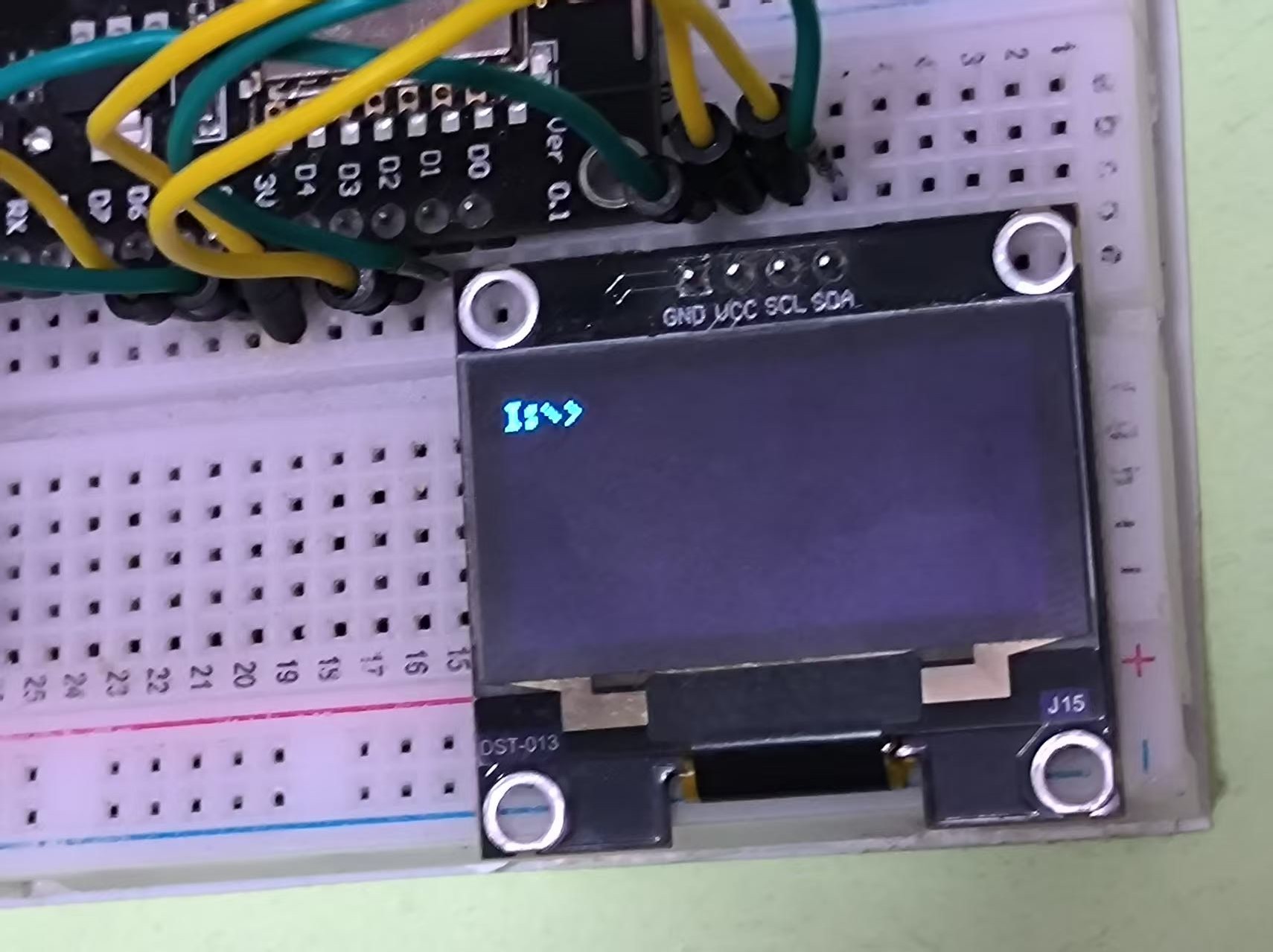

cmd模式：






注意！这次更新改变了一些接线，接线方法：
D1 - OLED SDA

D2 -OLED SCL

D3 / D4 - PWM OUT

D5 - BUTTON(D5 — SWITCH — GND)

D6 - BUTTON(D6 — SWITCH — GND)

D7 - Success LED(D7 — 1K — LED — GND)

D8 - Failed LED(D8 — 1K — LED — GND)



注意，V18.6在时钟模式添加了WiFi图标

Last Update:2026-07-13

一下是用于zvs142857SystemXccUpdate();函数的更新源

Update= http://xccfriend.oss-cn-shenzhen.aliyuncs.com/upload/pc/2026-07-13/a78f4c7f-a21b-4ac9-8660-45b0974f867b.zip



固件更新(.BIN).zip在http://xccfriend.oss-cn-shenzhen.aliyuncs.com/upload/pc/2026-07-13/a78f4c7f-a21b-4ac9-8660-45b0974f867b.zip





版本: V18.6
