产品 | PI 推出TOPSwitchGaN芯片，将反激拓扑功率范围扩展至440W

在电源设计领域，反激式（Flyback）拓扑长期以来都被贴着“中小功率专属”的标签。在过去几十年的行业共识中，当输出功率超过250W临界点时，工程师们往往不得不选择更复杂的半桥（Half-Bridge）或谐振（LLC）拓扑。然而，随着GaN等宽禁带半导体技术的飞速发展，这一铁律正在被打破。

近期，电源管理IC企业Power Integrations（PI）正式推出了其TOPSwitch第7带标杆产品TOPSwitchGaN，该产品通过将800V PowiGaN技术与创新的控制架构深度融合，不仅将单端反激式电源的输出功率推升至440W，更在系统成本、体积、待机功耗，以及设计灵活性上得到了进一步的优化。

GaN技术扩展了反激式电源的功率范围

传统的基于硅基MOSFET的单端反激式电源解决方案，其功率上限通常限制在250W以下。随着功率增大，硅基器件难以兼顾低导通电阻（Rds（on））和高开关频率，散热和体积成为难以逾越的鸿沟。

TOPSwitchGaN的破局之道在于其内部集成的800V PowiGaN开关，与PI之前采用的750V硅基MOSFET不同，氮化镓（GaN）器件展现出了更优的物理特性。

首先是极致的开关特性，GaN器件的开关损耗极低，在相同封装下甚至可以实现无外接散热片的设计，仅利用PCB板即可完成散热，大幅降低了系统温升。

其次是更优的鲁棒性，传统的硅器件一旦遇到过压极易发生雪崩击穿而导致永久失效，但800V的GaN器件即便在瞬间承受高达1600V的高压冲击时，也仅表现为导通电阻的暂时增大（可能导致效率短暂降低和IC发热），而不会造成永久性物理损伤。这种“皮实耐用”的特性，使其在面对雷击或电网瞬态电压变化时，展现出远超硅器件的可靠性。

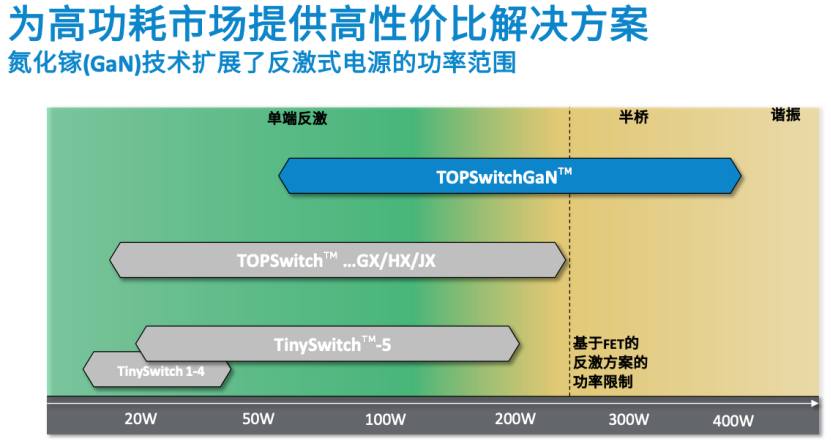

正是在GaN技术的加持下，PI的TOPSwitchGaN产品线可以覆盖从20W到400W高功率电源解决方案。

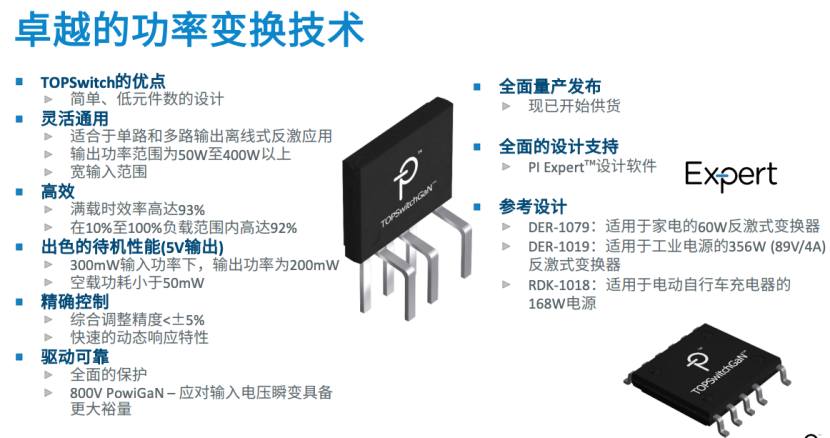

TOPSwitchGaN的主要特性与优势

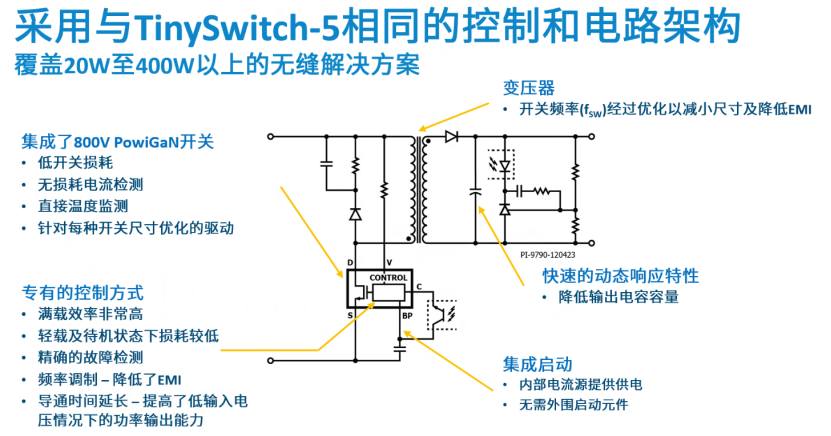

在PI首席技术培训师Jason Yan看来，TOPSwitchGaN具有集成度高，方案简单和低元件数的优势。它不仅仅是将TOPSwitch中的硅基MOSFET换成了GaN开关，在控制架构上也进行了深度重构，它与PI另一款标杆产品TinySwitch-5采用了相同的控制方式和引脚布局，并融入了数字控制基因。

Jason指出，由于TOPSwitchGaN的控制方式与TinySwitch-5是相同的，而且两者的引脚是兼容的，这意味着客户不需要更改PCB设计，直接将TinySwitch-5换成TOPSwitchGaN，就会让原来的电源方案获得更好的温升表现。其主要特性与优势如下：

元件数量与系统成本：传统的LLC拓扑需要两个初级功率开关、复杂的谐振电感和励磁电感变压器，次级也需要两个整流管，且必须搭配前级PFC电路提供稳定的400V总线电压。此外，LLC还需要额外的辅助电源。相比之下，TOPSwitchGaN反激方案仅需要一个功率开关，内部集成了启动电源，无需外围启动元件辅助供电。
宽输入电压与多路输出的灵活性：LLC拓扑由于其谐振特性，最适合工作在固定的输入和输出电压下，如果想要支持宽电压，必须依赖前级PFC。而TOPSwitchGaN支持90V～264V超宽交流输入，无需PFC变换级即可独立运作。不过Jason也特别强调，如果想要追求440W的极致功率，还是需要搭配前级PFC电路的。更关键的是，反激电源通过简单增加变压器绕组和整流滤波电路，很容易就能实现多路输出。
卓越的轻载与待机功耗：LLC在满载时表现优异，效率可达95%～96%，但在轻载，或中载时，为了维持稳压，其开关频率会急剧上升，导致开关损耗变大，效率下降幅度甚至会超过20%。而TOPSwitchGaN则凭借专有的控制方式，在10%～100%整个负载范围内，都能维持高达92%的恒定高效。待机功耗方面，在230VAC输入下，其空载功耗低于50mW。Jason解释称，之所以能做到这么低的待机功耗，是因为TOPSwitchGaN控制器的控制电流从前代的毫安级大幅降低到了微安级别。更值得一提的是，TOPSwitchGaN在限制300mW输入功率标准下，它能提供高达210mW的待机负载输出，这可以让智能家电在待机状态下实现更多功能，例如空气炸锅可以在待机时显示时钟或告警功能。
高速动态响应：为了成本和应用性，TOPSwitchGaN次级侧采用了传统的光耦器结合二极管整流方案，但其内部将接收到的微安级模拟电流信号转换为数字量进行环路控制，从而实现了快速响应的目的，同时还可以降低输出滤波电容的容量，降低成本。
导通时间延长技术：在输入电压极低（例如90VAC）时，为了保证满载输出，通常需要极大的初级电流。PI巧妙地引入了“导通时间延长”技术，通过增加开关管的开通时间以提升电流能力。这意味着工程师可以放心使用容量更低的直流母线电解电容，依然能满足严苛的低压满载需求。
频率调制缓解EMI焦虑：TOPSwitchGaN最高150kHz的开关频率有效减小了变压器尺寸，同时结合频率调制技术，有效降低了电磁干扰（EMI），减少了外部滤波元件的成本。
全面的失效保护：包括电源本身的保护和GaN功率开关的保护。Jason特别提到了过温保护，他表示，过温保护在中小功率电源中可能不太重要，但在大功率电源中非常重要，因为大功率意味着更高的发热风险，而精确的温度监测，以及过温、过压保护极致可以有效防止起火风险。

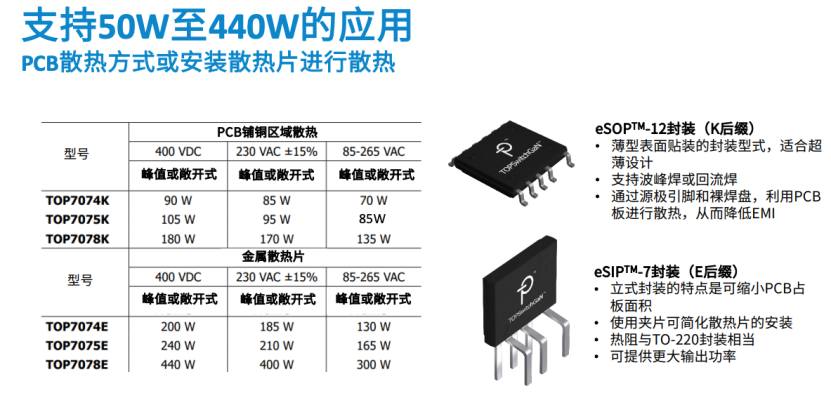

灵活封装适配多元需求：为了满足不同功率密度和散热条件的需求，TOPSwitchGaN提供了两种截然不同的封装形态：
- eSOP-12封装（K后缀）：这是一款适合超薄设计的表面贴装型封装。它巧妙地利用源极引脚和裸焊盘，将热量直接传导至PCB板进行散热（同时降低EMI），最大可支持180W输出，是空间受限型设备的理想选择。
- eSIP-7封装（E后缀）：采用双列直插的立式封装，大幅缩减了PCB的占板面积。通过搭配金属夹片连接外部大散热片，其热阻表现可媲美TO-220封装，在配备前级PFC的情况下，最高可达到440W的输出功率。

此外，Jason还特别提到，TOPSwitchGaN已经全面量产供货，而且PI Expert设计软件当中，已经有支持TOPSwitch使用的变压器的设计。

结语

凭借覆盖50W至400W+的宽应用范围，TOPSwitchGaN不仅巩固了PI在家电、消费电子领域的护城河，更精准切入了当前火热的新兴市场。例如在东南亚等地爆发式增长的电动自行车和三轮车市场，大容量电池催生了对大功率快充的强烈需求（如26V至84V宽压充电平台）；而在无人机、大功率电动工具以及工业级电源应用中，TOPSwitchGaN的高可靠性和极简BOM成本，也可能会引发一场新的拓扑替代风潮。
