人形机器人硬件系统方案

本方案面向高性能人形机器人整机开发，适用于需要实现双足稳定行走、物体精准抓取、人机自然交互、自主导航避障的全场景需求，可广泛应用于服务、工业协作、特种作业机器人、科研原型机等领域，满足机器人对高算力AI运算、多传感器融合、高精度伺服控制、高可靠电源管理的全链路硬件要求。

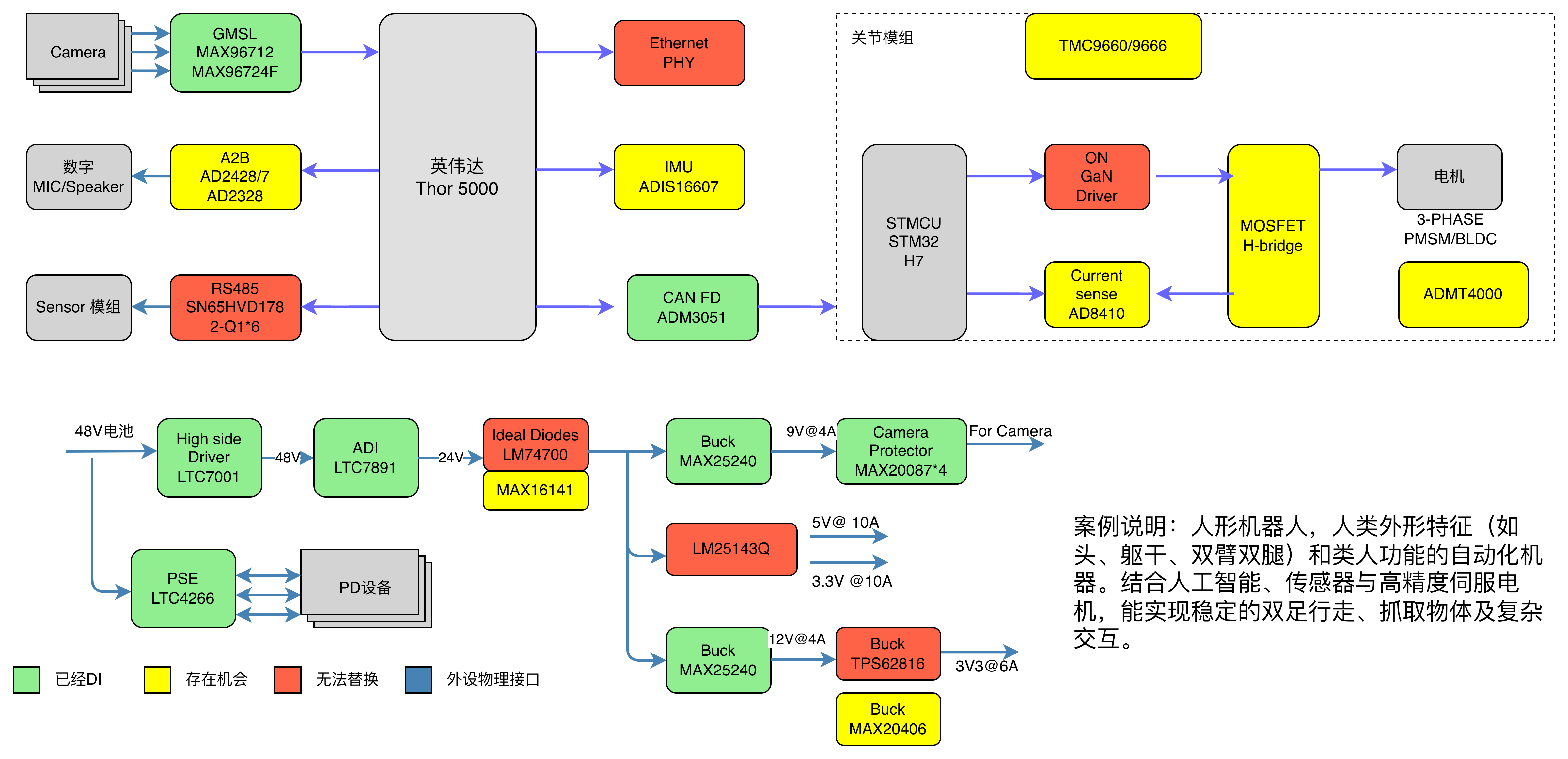

AI算力主控子系统（机器人“大脑”）

- 核心主控：英伟达 Thor 5000 车规级AI SoC，承担整机视觉处理、AI大模型推理、多传感器数据融合、运动规划与控制调度的核心任务。

-配套接口与传感芯片：- 视觉输入：GMSL 接口芯片 MAX96712/MAX96724F，支持多路高清相机并行接入，实现环境感知、视觉导航；

-音频交互：A2B 音频总线芯片 AD2428/AD2328，支持数字MIC/Speaker阵列，实现远场语音交互；

-通信接口：RS485 芯片 SN65HVD178（2-Q1*6）用于传感器模组数据传输，CAN FD 芯片 ADM3051 用于关节模组分布式通信，以太网 PHY 芯片实现有线网络互联；

-姿态感知：IMU 惯性测量单元 ADIS16607，提供机器人实时姿态、加速度、角速度数据，支撑双足平衡控制。

关节伺服子系统（机器人“肌肉与骨骼”）

-关节控制核心：STM32 H7 系列高性能MCU，作为单关节的本地控制核心，实现电机FOC闭环控制、电流采样、指令解析与故障保护。

-驱动与传感配套： TMC9660/9666 伺服驱动芯片，实现高带宽、低损耗的电机驱动；

-电流采样：Current sense 芯片 AD8410，实时采集电机相电流，实现力矩闭环与过流保护；

-执行与反馈：3-PHASE PMSM/BLDC 三相永磁同步/无刷直流电机，搭配 ADMT4 000 磁编码器，实现高精度位置与速度反馈。

电源管理子系统（机器人“能量系统”）

-输入与保护：48V 动力电池输入，经 LTC7001 高边驱动、LTC7891 降压转换为24V，再通过 LM74700/MAX16141 理想二极管实现防反接、防倒灌保护；

-多路稳压输出：- 相机专用供电：MAX25240 输出9V@4A，经 MAX20087*4 保护芯片为多路相机供电；

-主控/逻辑供电：LM25143Q 输出5V@10A、3.3V@10A，为Thor 5000、MCU、传感器等逻辑器件供电；

-外设供电：MAX25240 输出12V@4A，经 TPS62816 转换为3.3V@6A（可选MAX20406 降压）

-冗余供电：PSE LTC4266 PoE供电芯片，支持PD设备冗余供电，提升系统可靠性。
