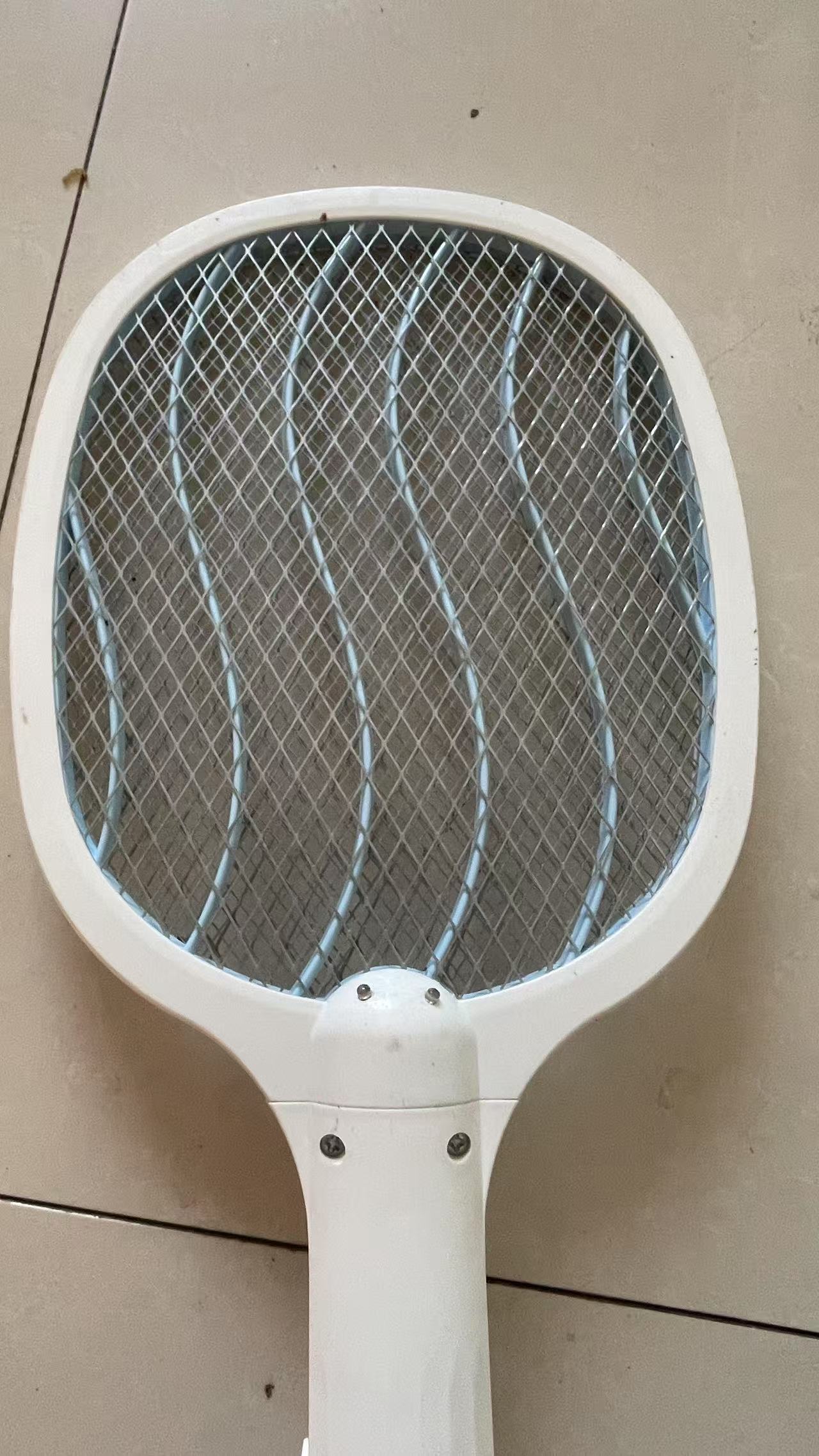

之前的帖子说过，买了一个最低配的诱蚊电蚊拍，


到手后发现虽然有自动捕蚊模式，但是没有诱蚊灯，电击的电压还特别低，在之前的改装系列(一)帖子中已经提高了输出电压。
那怎么加诱蚊灯呢？其实这两个改装是同时改的，但是一直没有写加诱蚊灯的过程，最近有时间就在这个帖子里面写一下。



首先分析电路，自动诱蚊模式开启后，USB输入的约5.0v电压通过限流电阻后直接接紫色的LED，每个LED的电流约为20ma，这里我用了两个并联，所以是40ma，紫光LED压降约为3.2。

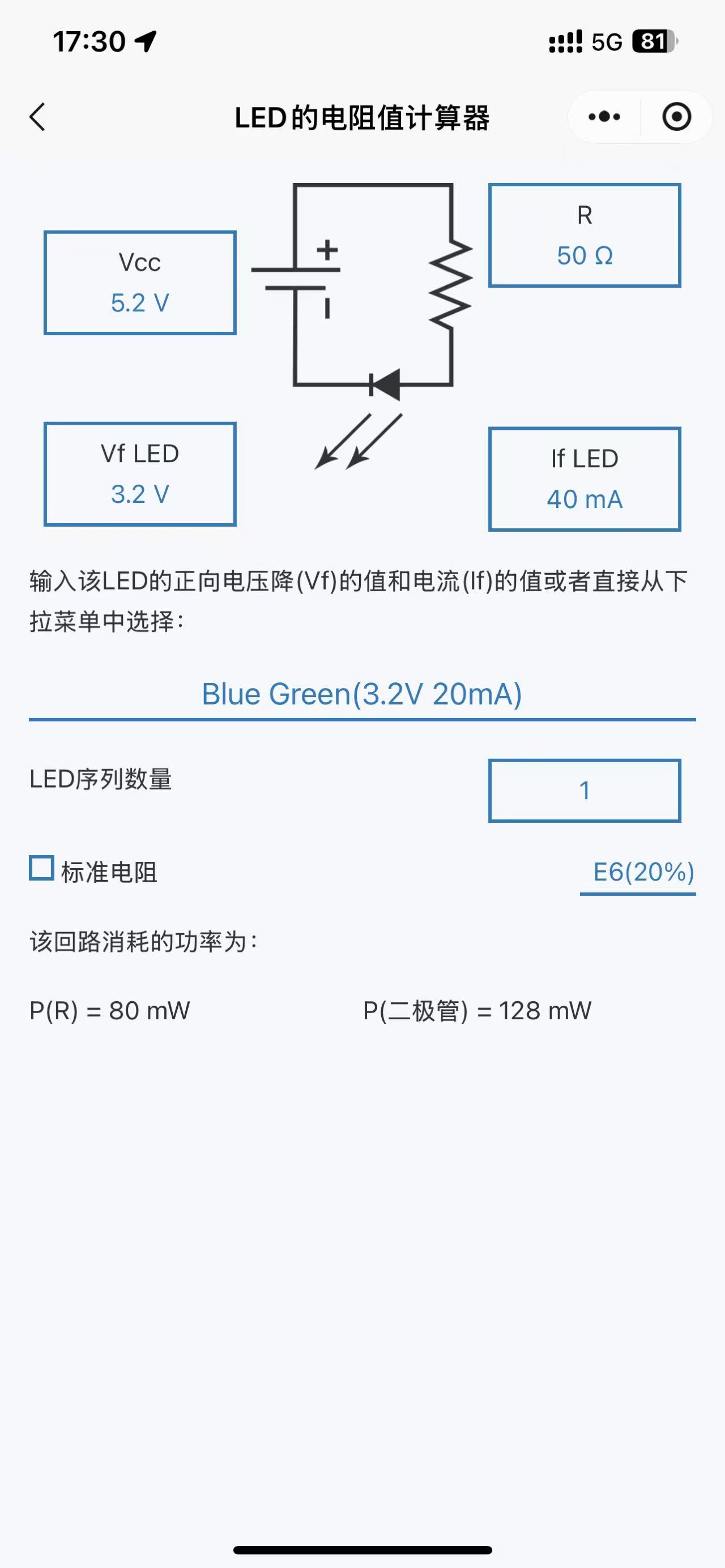

这里取USB的最大电压5.2伏，计算出的限流电阻约为50欧，当然比这个稍微大一点也无所谓，小了的话就容易烧毁LED。

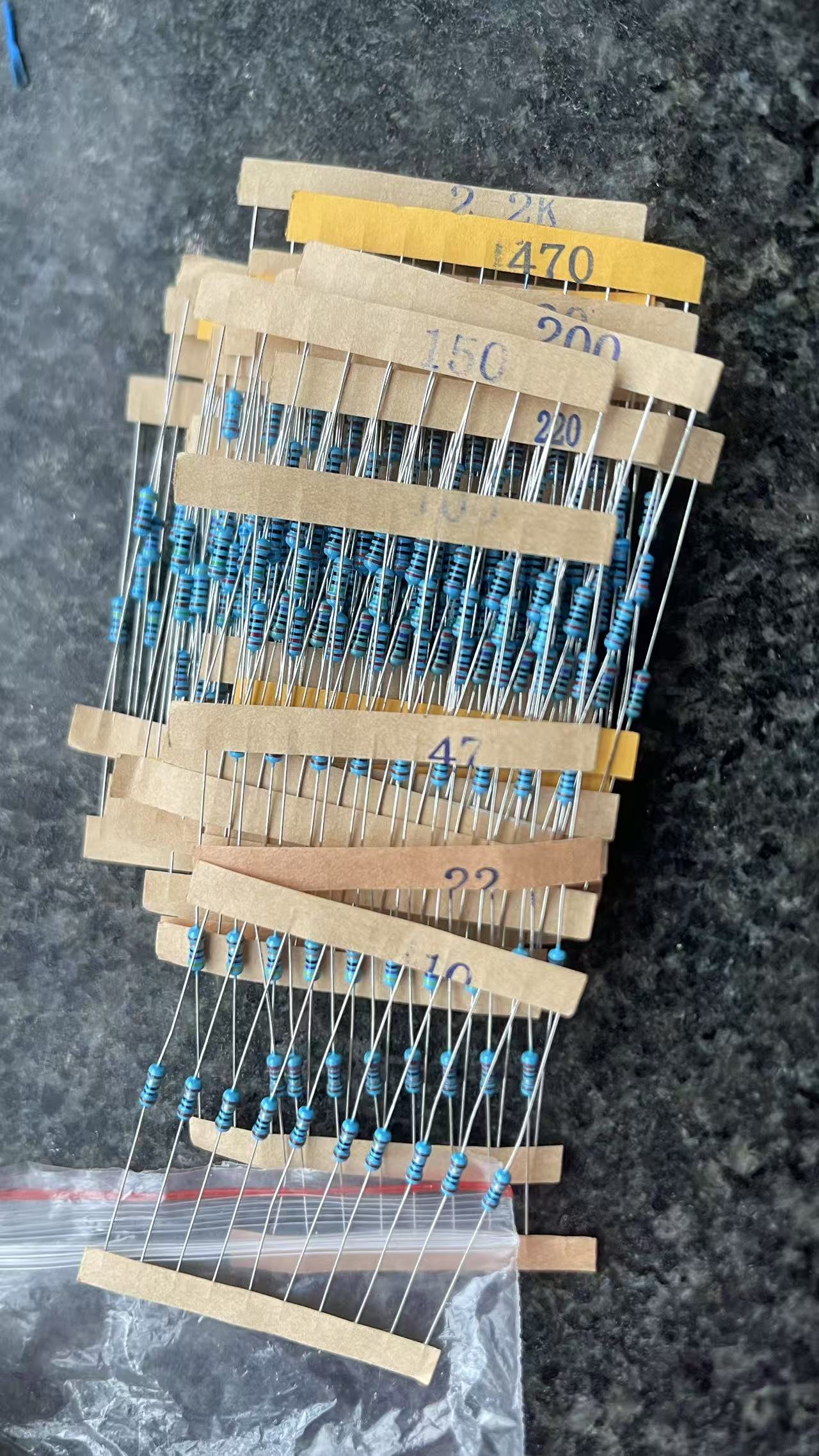

拿出我买了很久却很少用到的电阻包：

焊在板子上后，再接上两个紫光LED，

测试了一会儿，可以正常工作，最后就是开孔把LED装进去。

最后的样子：

完工！
