技术 | 聚焦G2.5层：德明利探索CXL+PCM内存扩展新路径

2026年云栖大会上，德明利分享了AI推理场景下的新G2.5存储层级，重点介绍了基于CXL引入PCM等新型介质，构建大容量、低时延内存扩展方案的技术思路。

德明利研发团队将从AI服务器存储分层出发，进一步梳理G2.5层的形成逻辑，并重点解析PCM介质特性、CXL内存扩展路径，以及德明利围绕G2.5层推进的核心芯片与产品化布局。

G2.5层：弥补DRAM与SSD之间“性能断层”

从AI服务器存储分层看G2.5的位置

AI服务器里，数据按照“离计算核心的距离”分层存放：从GPU侧的HBM、主机侧的DRAM，到本地SSD及远端共享存储，越靠近计算核心，访问时延越低、性能越高，但单位容量成本也越高。

在大模型推理过程中，KV Cache也会沿着这一体系逐级分布：活跃、访问频率高的数据优先驻留在HBM中，超出HBM承载能力的部分进一步下沉至DRAM，而访问频率更低的温冷数据，则可以继续下沉至SSD及远端存储。

但现有分层并非连续平滑。G2层DRAM的访问时延处于纳秒级，而G3层NAND SSD则进入微秒级，从几十纳秒到几十微秒，时延相差约三个数量级。为此，行业在DRAM与SSD之间细分出G2.5扩展内存层，通过CXL等技术扩展内存容量，承接仍对时延较为敏感、但无需长期驻留高成本DRAM的数据。

为什么需要G2.5层？

G2.5层的出现，本质上来自AI推理对容量、成本和数据分层提出的新要求：

KV Cache增长带来更大的内存容量压力

通用服务器的内存插槽数量是固定的，单纯依靠增加DRAM已难以持续满足内存扩展需求。

于是，用成本低于DRAM、容量却更大的介质来补充对高性能内存容量的需求，正成为一种趋势。

全部采用DRAM的成本压力持续增加

DRAM虽然具备低时延优势，但单位容量成本较高，大规模扩容会进一步增加系统TCO。

并非所有数据都需要长期驻留DRAM

AI负载本身存在明显的冷、温、热分层，KV Cache也具有一定的访问稀疏性。已有研究和生产实践表明，部分温数据可以从本地DRAM下沉至扩展内存层，在满足访问需求的同时降低对高成本DRAM容量的依赖。

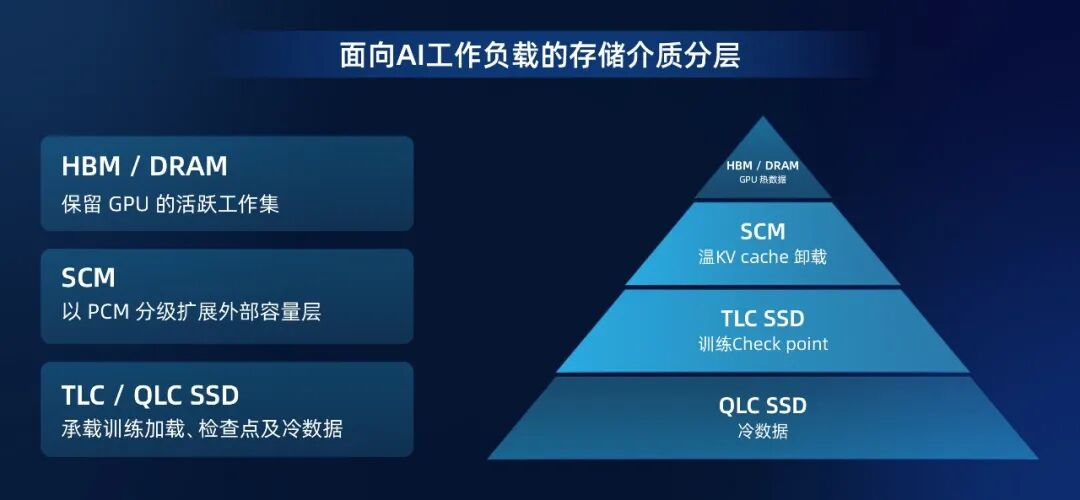

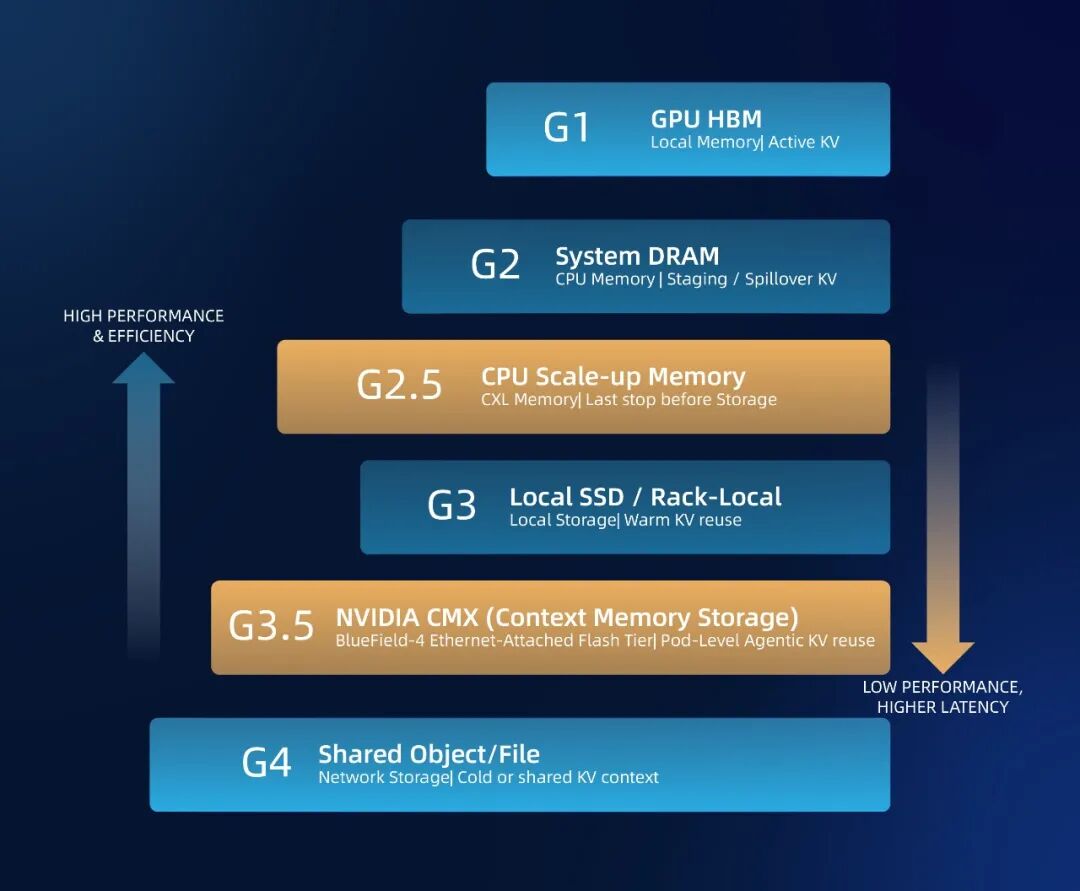

由此，AI服务器的存储体系开始进一步“变厚”。按照数据从热到冷逐级下沉的逻辑，可进一步细分为：

G1：GPU HBM——承载模型权重及活跃KV Cache；
G2：System DRAM——承接从HBM溢出的内存数据；
G2.5：CXL扩展内存——位于DRAM与SSD之间，承载温KV、共享KV等仍需要较低时延访问的数据；
G3：本地SSD/Rack-local Storage——承载更大容量的温数据及KV复用；
G3.5：机架级或Pod级闪存层——进一步承载大规模上下文和KV Cache，NVIDIA CMX是代表性架构之一；
G4：远端共享存储——承载冷数据、长期共享及归档数据。

这其中，G2.5层解决的核心问题，是在DRAM与SSD之间增加一个新的容量和性能选择。

PCM：DRAM与NAND之间的新型存储介质

那么，G2.5层用什么介质来承载？DRAM性能高，但容量扩展成本较高；NAND具备容量和成本优势，但访问时延明显更高。位于两者之间的PCM，为这一新层级提供了新的介质选择。

PCM是什么？

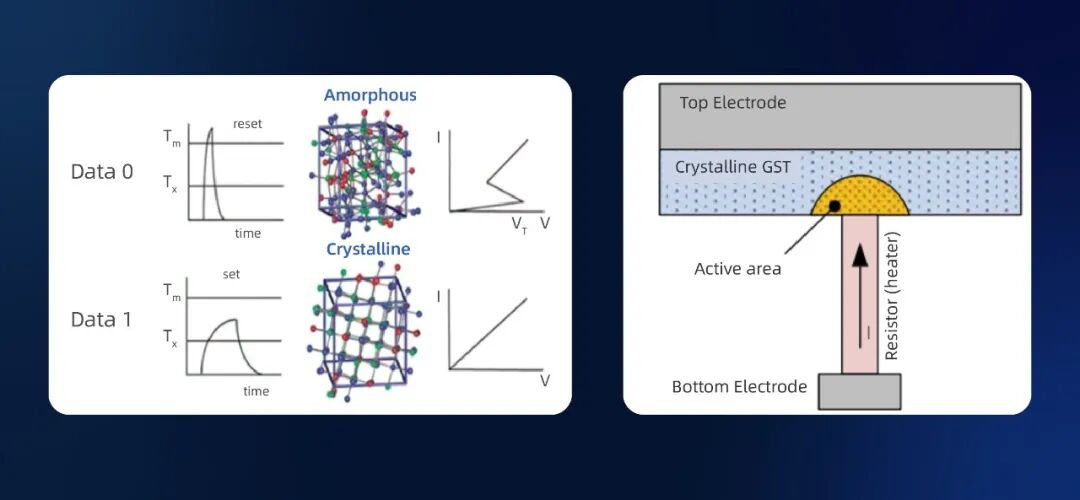

PCM（Phase Change Memory，相变存储器）是一种非易失性存储介质，通过相变材料在晶态与非晶态之间转换产生的电阻差异来记录数据。由于数据状态由材料本身的物相决定，即使断电后仍可保持，因此天然具备数据持久化能力。

为什么PCM适合G2.5层？

从存储介质分层来看，存储介质一直在沿着"时延阶梯"演进，不同介质本质上是在时延、容量、成本和耐久度之间进行取舍。

相较NAND Flash，PCM具备更低的读写时延、更高的写入耐久度，并支持更细粒度的数据访问；相较DRAM，则具备非易失性，并在容量密度和单位容量成本方面形成新的扩展空间。

为什么PCM与G2.5层高度匹配？

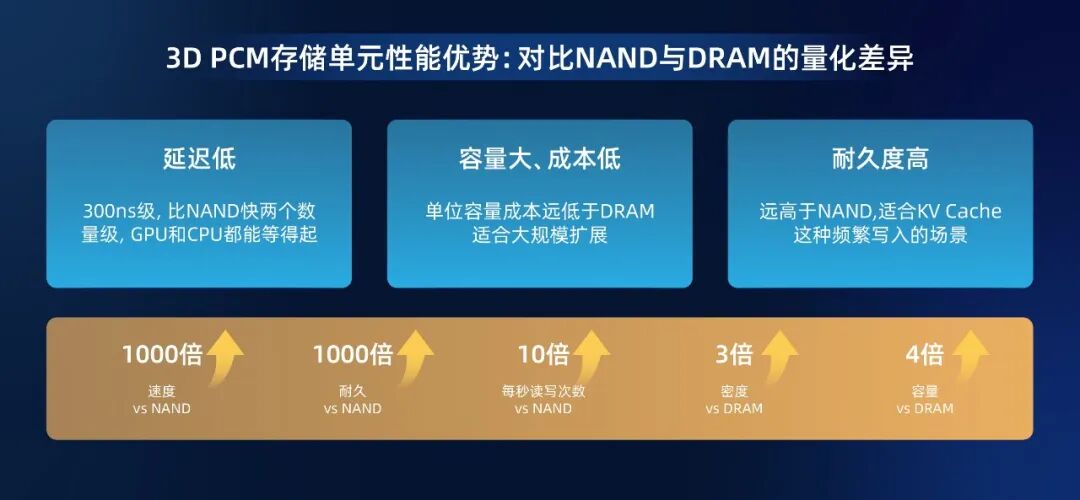

从量化指标来看，3D PCM相较NAND在访问速度、耐久度等关键维度具有数量级优势；相较DRAM，则在密度和单位容量成本方面形成差异。

因此，PCM并不是为了替代DRAM或NAND，而是在二者之间提供一种新的介质组合：比NAND更接近内存的性能，同时具备比DRAM更大的容量和成本扩展空间，并兼具数据持久化能力。这与G2.5层所需要的介质特征高度契合。

G2.5存储层如何落地：CXL构建扩展内存

有了合适的介质，还需要解决另一个问题：如何让这部分新增容量以接近内存的方式进入计算系统？

CXL提供了这一技术路径。G2.5层的核心是“扩展内存层”，CXL建立在PCIe物理层之上，通过CXL.mem等协议提供内存语义访问，使CPU可以通过Load/Store方式访问扩展内存，而不再将其作为传统块存储设备处理。也正因此，G2.5不只是“增加一块更快的存储”，而是在系统中增加一个新的内存扩展层。

两种路径：从本地扩展到内存池化

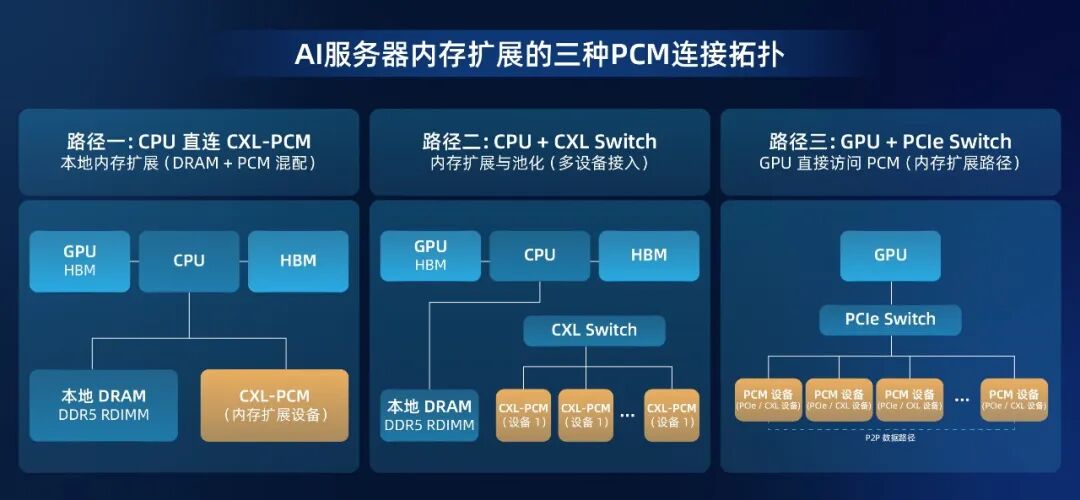

在CXL框架里，G2.5层有三种典型构建方式：

第一种是本地内存扩展

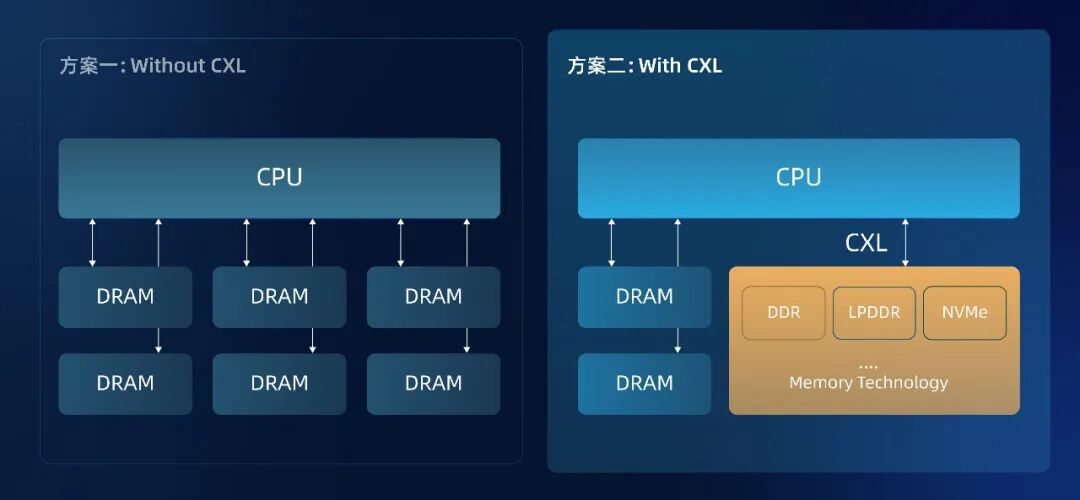

在保留本地RDIMM的基础上，通过CXL将扩展内存（CXL+DRAM或CXL+PCM模组）直接接入CPU，与本地RDIMM共同组成混合内存，这是更偏向单机扩容的路径。实际部署中，可以保留本地DRAM承载高频热数据，再通过CXL外挂PCM扩展更大的内存空间，用于承载容量更大、访问频率相对较低的温数据，从而在性能、容量与成本之间取得平衡。

第二种是内存池化

在本地扩展基础上进一步引入CXL Switch，将多份PCM或DRAM扩展内存组织成共享资源池，由不同CPU节点按需访问和分配，实现从单机容量扩展进一步走向跨主机共享与池化。相比本地扩展，这一路径可以进一步提升内存资源利用率和配置灵活性，但也需要Switch芯片、系统方案、资源调度及生态协同共同支持。

第三种是GPU直连扩展

如支持CXL 扩展的PCIe Switch 将CXL-PCM直连GPU，让GPU可以直接访问扩展内存，减少绕行CPU带来的转发开销与时延，适合大模型推理中GPU显存受限时，直接卸载KV Cache等温数据。

CXL+DRAM与CXL+PCM：两种介质路径

CXL解决的是“扩展内存如何接入系统”的问题，后端采用什么介质，则决定这一层在时延、容量、成本和持久化上的具体特征。目前主要存在CXL + DRAM与CXL + PCM两类技术组合：

CXL+PCM的意义，并不是替代DRAM，而是与本地DRAM形成新的混合内存配置。

在实际内存部署中，可以保留部分RDIMM承载热数据，同时通过CXL扩展更大容量的PCM空间承载温数据，从而减少全部依靠DRAM扩容带来的成本压力。

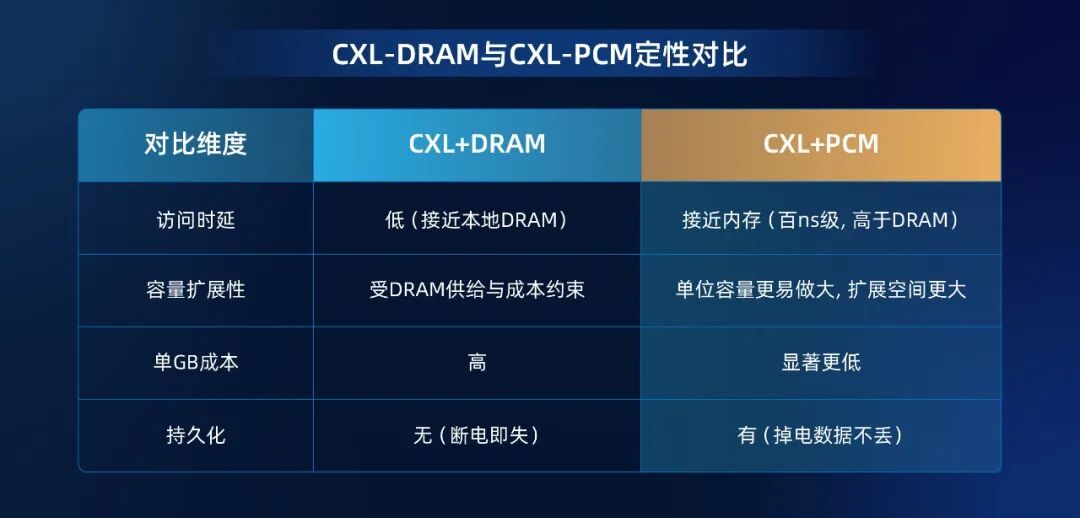

方案对比

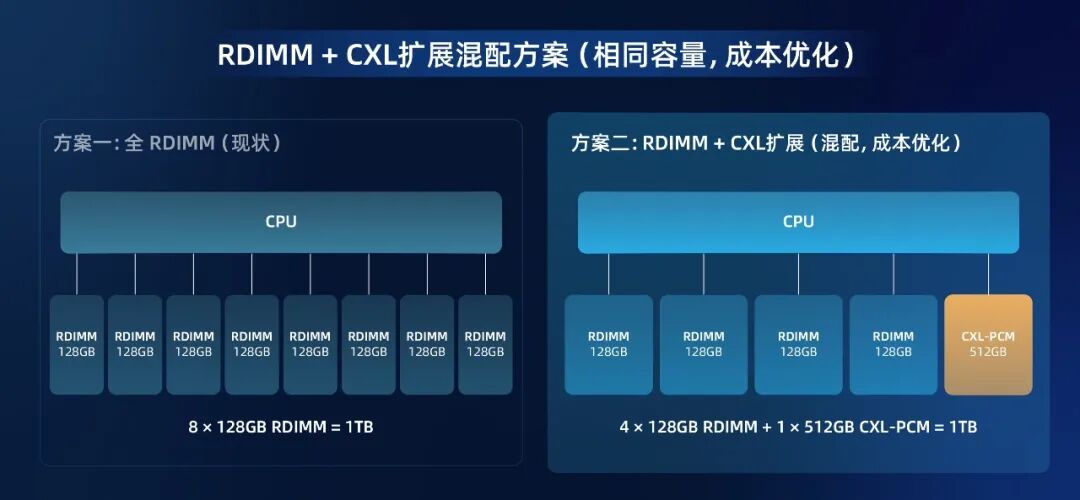

一个有代表性的混配组合是：在1TB级内存需求下，保留4条128GB RDIMM承载热数据，再配置1条512GB的CXL-PCM扩展剩余容量，热数据留在DRAM中保证性能，温数据下沉至扩展内存，在容量和成本之间形成新的平衡。

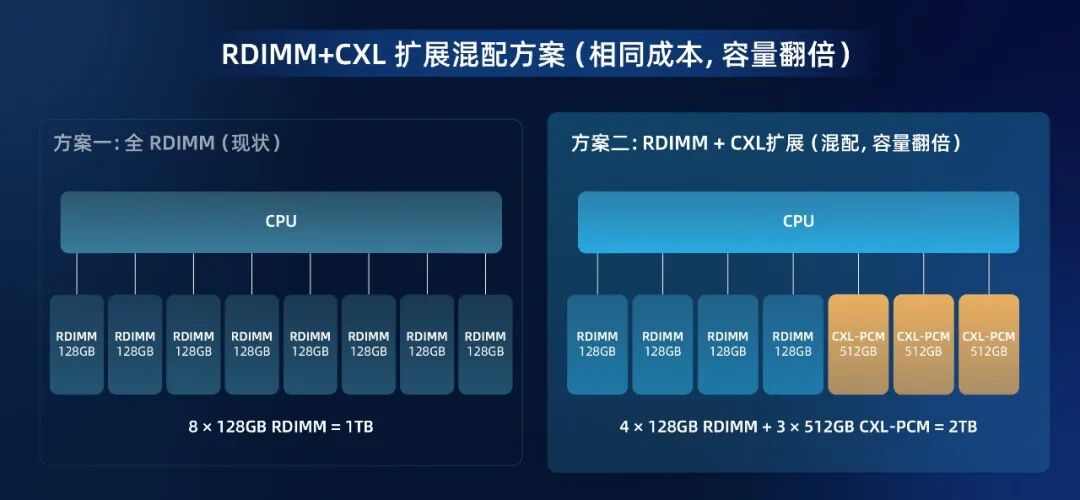

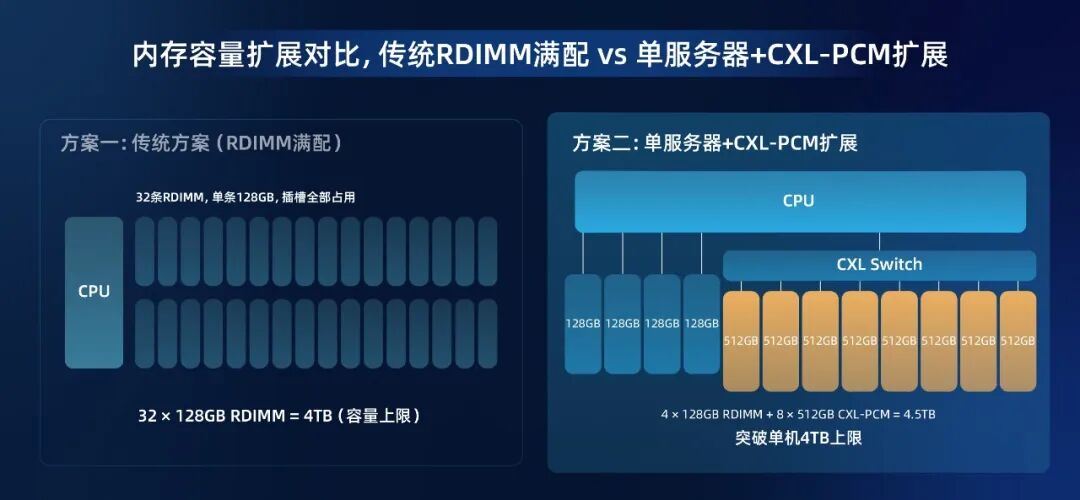

同样，若保留相同的内存采购成本，将二分之一的DRAM成本替换为CXL内存盘，也可以获得更大的整体可用容量。而当DRAM插槽全部占满、单机容量触及上限时，CXL-PCM还能在槽位之外继续扩展——传统32条128GB RDIMM满配为4TB，采用4条128GB RDIMM加8条512GB CXL-PCM即可达到4.5TB，突破单机4TB上限，且预留28条RDIMM 槽位。
