AI数据中心800V直流供电、储能、兆瓦级快充等场景快速普及，直流系统故障电流上升快、无自然过零点的特性，让传统机械断路器、熔断器越来越难满足保护需求。
固态断路器（Solid State Circuit Breaker, SSCB）能将故障分断时间从毫秒级压缩至微秒级，是直流保护的核心升级方向。其中62mm封装的共源极碳化硅（SiC）模块，凭借成熟的封装生态、低损耗、高可靠的综合优势，已成为中大功率高频SSCB的主流核心选型。

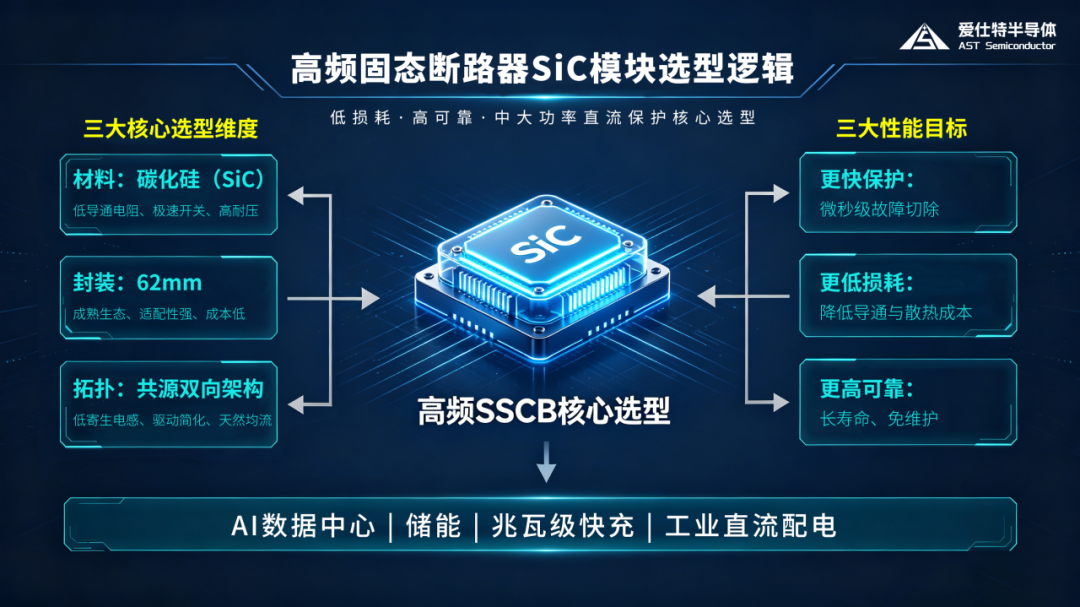

为什么SSCB首选共源极SiC方案
直流短路时，故障电流上升率可达数十A/μs，若不能快速截断，数微秒内即可达到器件与设备的耐受极限。传统机械断路器存在10~20ms的动作延时，往往等电流冲到峰值才断开，既易损毁后端高价值设备，直流电弧还存在严重消防隐患；熔断器虽分断速度更快，但属于一次性损毁器件，故障后恢复慢、运维成本高，无法满足高可用性场景需求。
SSCB规划化落地，核心要满足四点刚性需求：微秒级分断、低常通损耗、双向阻断能力、15年以上长寿命。共源极SiC模块恰好从材料、拓扑、封装三个维度精准匹配这些需求：
材料维度
SiC宽禁带材料天然高耐压、低导通损耗、开关速度快，从根源上解决硅基器件损耗高、响应慢的硬伤。
拓扑维度
共源极拓扑在模块内部直接互联两颗SiC MOSFET的源极，将功率主回路与栅极驱动回路彻底解耦，从根源消除共源路径的寄生电感。
传统分立器件背靠背方案中，功率与驱动回路共享源极走线，开关瞬态的电流变化（di/dt）会在共源电感上产生感应电压，抵消部分驱动电压，拖慢开关速度、放大电压尖峰、加剧并联均流失衡。而模块内部共源直流的设计，既能大幅抑制开关尖峰与EMI，还能共用驱动参考地，显著简化系统驱动设计。
封装维度
62mm是全球工业功率模块的标准封装，安装接口、散热方案均有成熟产业生态，落地成本低、适配性强。
62mm共源极SiC模块的核心技术特性
核心技术特性

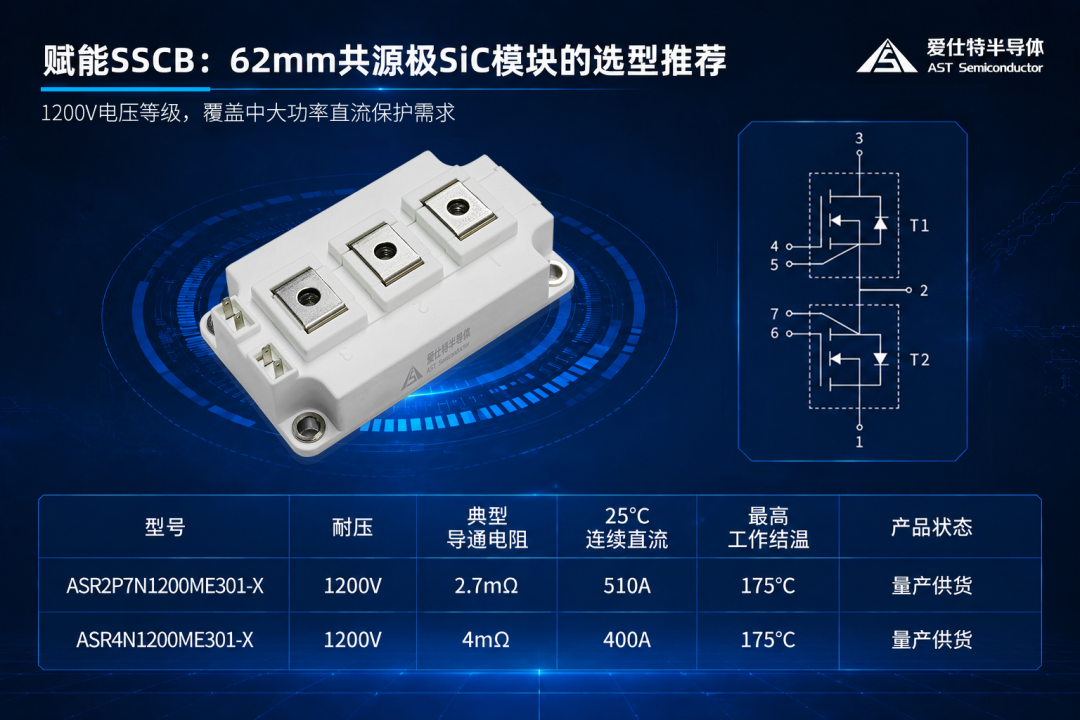

选型推荐
针对高频SSCB固态继电器场景，推荐两款1200V的62mm共源极SiC模块，覆盖不同功率档位需求：
两款产品均支持最高175℃工作结温，目前已实现稳定量产供货。
在高频SSCB中的核心应用价值

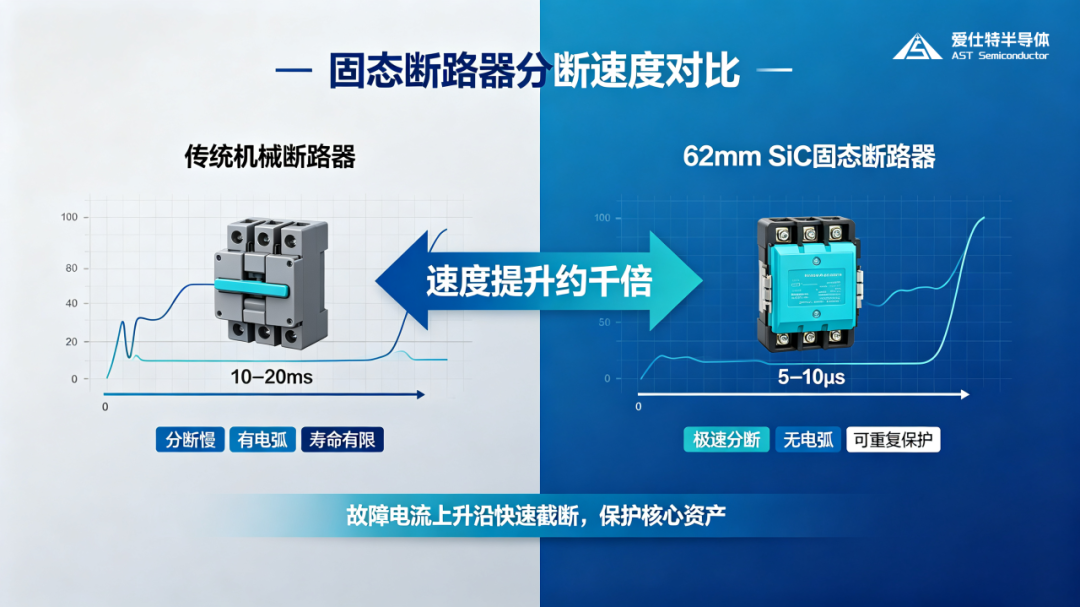

故障快速截断，守护核心资产
微秒级分断能力可在故障电流上升初期就完成截断，大幅降低故障冲击能量，避免单机柜、单电池簇的故障扩散，有效保护GPU、储能电池等高价值核心设备。
实际工程落地中，可搭配成熟的短路检测方案实现极速故障响应；得益于共源拓扑的低尖峰特性，外围缓冲电路设计更简化，可进一步提升系统功率密度。
全周期降本增效
低导通损耗可显著减少7×24小时运行场景的常年电费支出；风冷方案可降低初始硬件投入；无机械触点的固态结构电气寿命可达百万次以上，大幅减少运维成本。
无电弧分断，提升安全等级
纯固态结构无机械触点，分断过程不产生直流电弧，从根源消除电气火灾隐患，大幅提升储能舱、数据机房等密闭空间的运行安全性，满足高等级消防要求。

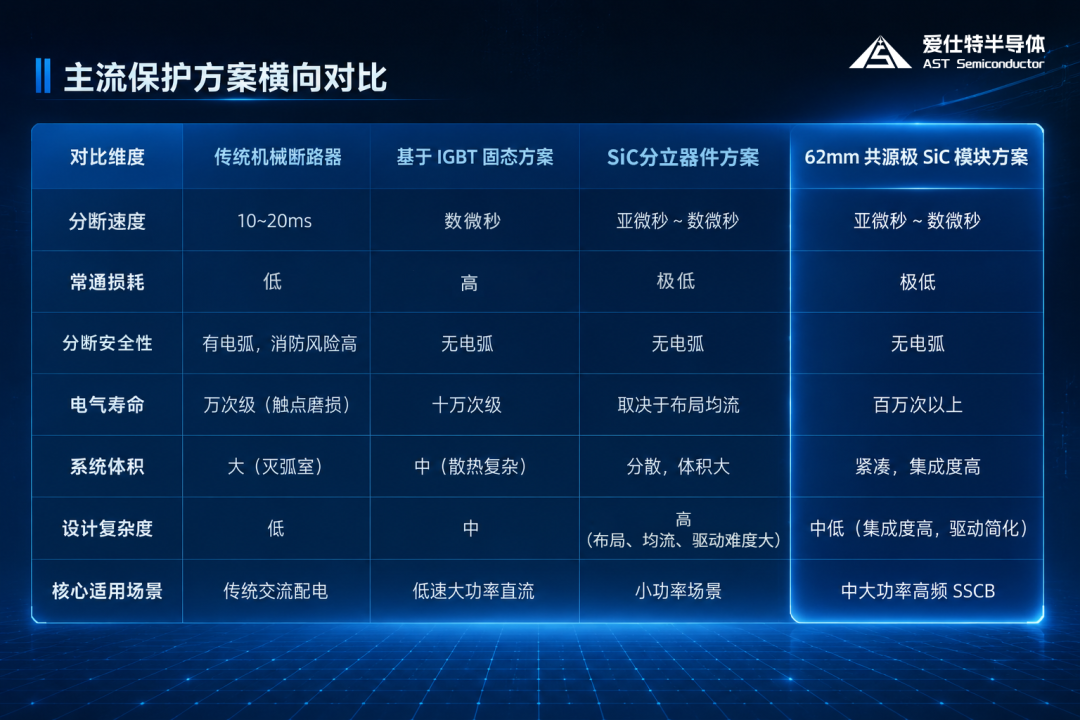

主流保护方案横向对比
当前直流保护领域存在多种技术路线，核心维度对比如下：
综合来看，62mm共源极SiC模块方案在性能、可靠性、落地成本之间实现了最优平衡，是中大功率高频SSCB的首选技术路线。

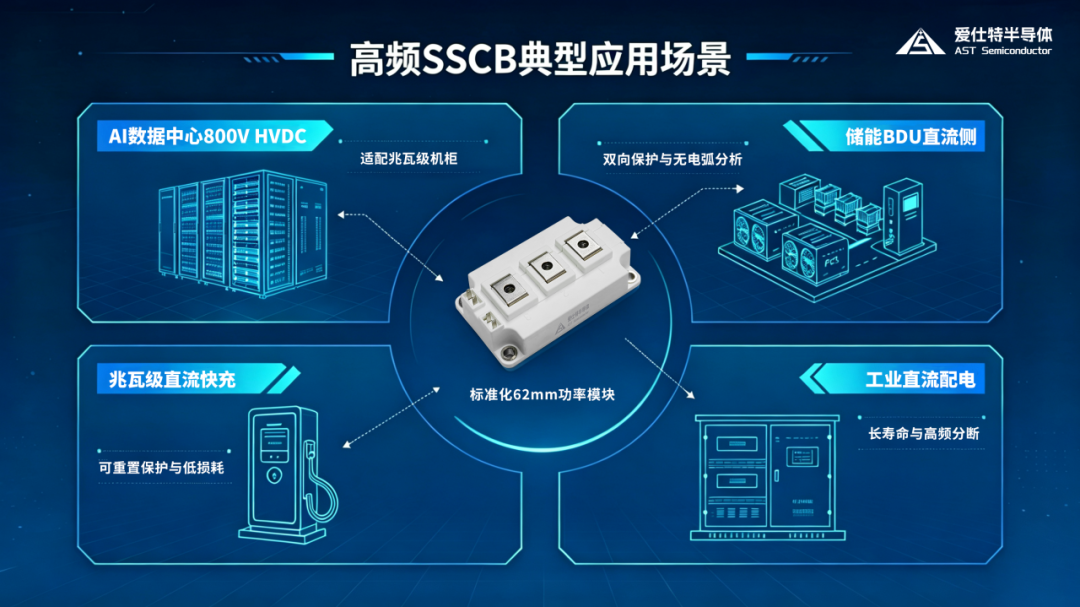

典型落地应用场景
AI数据中心800V HVDC
适配兆瓦级机柜供电场景，微秒级守护GPU资产，低导通损耗适配全天候高负荷运行，降低数据中心PUE。
储能BDU与直流侧
双向拓扑完美适配电池充放电工况，无电弧分断大幅降低储能舱消防风险，15年以上长寿命匹配电站全生命周期。
兆瓦级直流快充桩
可重置保护替代一次性熔断器，故障后快速复电，低损耗适配户外风冷散热。
工业直流配电&轨交
高抗扰、长寿命，适配频繁分断的工业工况，有效降低运维成本。
总结
直流化是电力电子行业的确定性趋势，SSCB是直流保护体系升级的核心载体。62mm共源极碳化硅模块既通过共源拓扑与SiC材料特性，解决了SSCB分断速度、导通损耗、可靠性三大核心痛点；又依托标准封装的成熟生态，平衡了性能、成本与落地效率，是中大功率高频SSCB的主流选型方向。
除62mm封装外，爱仕特共源极产品矩阵还包括MED系列模块（适配ED3），可适配更多功率与安装场景。如需样品测试、技术方案对接与损耗测算，欢迎联系我们获取完整支持。
