新品推荐 | 大幅降低端侧AI开发门槛的转接板萤火工场 CEK2601

近年来，人工智能开始渗透到各个行业，边缘AI以其低延迟、高隐私和本地化处理的优势，正成为AI发展的重要趋势。然而，高性能AI算力在边缘设备上的集成，往往面临复杂的接口兼容性和系统设计挑战。为了解决这一痛点，中电港旗下的萤火工场正式推出其创新产品——CEK2601-Pi5A8625MY1 A8625算力卡适配转接板。

该转接板专为行业工程师、学生和爱好者设计，旨在实现支持PCIe 16PIN物理接口的开源硬件板卡（例如树莓派5）与阿加犀基于高通骁龙QCS8625的端侧AI算力卡A8625MY1无缝连接，无需二次开发，即插即用，从而大幅降低边缘AI开发的门槛，加速高性能AI解决方案的落地。

图：CEK2601-Pi5A8625MY1 A8625算力卡适配转接板实物图（来源：中电港萤火工场）

CEK2601与A8625的核心优势

CEK2601-Pi5A8625MY1是一款连接树莓派5等主流开源平台与基于高通骁龙QCS8625 4nm芯片打造的A8625系列AI算力卡之间的转接板。具体的实现过程是，CEK2601转接板通过树莓派5的PCIe 16PIN物理接口，经板载RTL8125B芯片转换成2.5G RJ45以太网口，与A8625MY1算力卡建立高带宽通信链路。树莓派5作为系统主控，A8625MY1算力卡承担全部AI推理任务，两者分工明确，职责清晰。

这种架构的优点在于：主控侧运行标准Linux环境（树莓派OS / Debian），开发者可以沿用熟悉的开发工具链；算力侧则完全释放QCS8625的 60 TOPS NPU（INT8 Dense），满负载功耗仅13W，能效比在同级产品中处于第一梯队。

具体来看，CEK2601转接板的主要特性如下：

统一供电，简化走线：整套系统仅需一个12V/3A电源（支持Type-C 65W PD适配器输入），转接板板载DC-DC模块将12V降压为5V/3A，通过Type-C线反向给树莓派5供电，现场部署时彻底告别"多头供电"的混乱。
UART调试口独立引出：A8625MY1算力卡的串口调试接口（J7）通过CH340N芯片转为标准USB Type-C，接上PC即可实时查看AI卡状态，大幅降低调试门槛。
40PIN GPIO完整透传：树莓派5原生40PIN接口在转接板上完整引出（J2），I2C、SPI、UART、PWM等功能引脚均可使用，扩展外设不受影响。需要注意的是，管脚27/28已被转接板占用连接板载E2PROM，管脚33/35连接A8625MY1散热风扇，二次开发时应避让。
PWM风扇主动散热：树莓派5输出PWM信号直接驱动A8625MY1散热风扇（J6），热管理由系统统一调度，无需外部控制器。

从CEK2601的硬件接口设计中，可以看到萤火工场在工程细节上的考量。更为重要的是，该转接板的整板尺寸为85mm×56.5mm，与树莓派5堆叠后结构紧凑，适合集成进NVR机箱、工业控制柜，或边缘盒子等终端产品。

而A8625MY1算力卡是面向端侧AI场景的高性能解决方案，其核心优势包括：

高算力能效：A8625MY1算力卡内置的NPU（神经网络处理器）算力高达60TOPS（INT8 Dense），在满负载运行时，其功耗仅为13W。这使得CEK2601-Pi5A8625MY1适配转接板能够为用户提供强大的AI计算能力，同时保持较低的能耗，非常适合对功耗敏感的边缘设备。

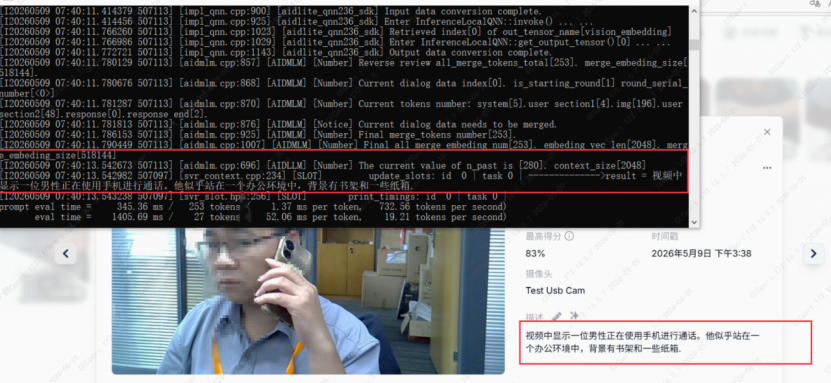

原生支持端侧大模型：A8625MY1算力卡兼容主流开源大模型，可直接运行0-14B参数的LLM/VL大模型。这意味着开发者可以利用转接板轻松集成并部署复杂的AI模型，推动更智能的应用。
全栈生态支持：A8625MY1算力卡搭载了阿加犀的AidLite SDK，支持Python/C++开发，并适配多种系统和AI框架，为开发者提供灵活的开发环境。而CEK2601-Pi5A8625MY1作为物理连接，进一步拓展了这一生态的实际应用范围。
高扩展性：A8625MY1算力卡和CEK2601转接板本身都提供了丰富的硬件接口，确保能够快速集成到各类终端设备中，大大提升了系统的可扩展性。
