在工业自动化、新能源、医疗仪器和汽车电子等领域，多通道高精度数据采集正成为系统设计的核心挑战。工程师不仅要应对严苛的精度与速度要求，还要在板卡面积、功耗和成本之间寻求平衡。苏州领慧立芯推出的新一代16位高性能SAR型ADC芯片——LHA6961就是为应对此挑战而设计的。

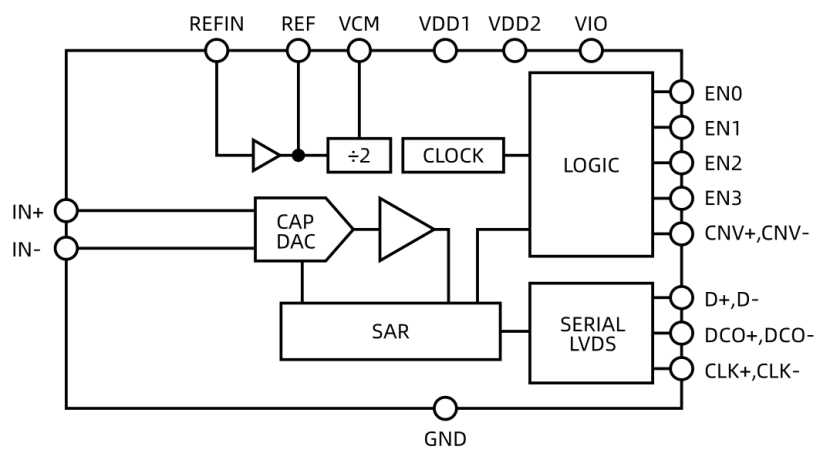

LHA6961 主要特性
LHA6961芯片采用了先进工艺设计，实现了16位高分辨率、5MSPS高速采样与超低功耗的平衡。其核心特性主要体现在一下几个方面。
高分辨率与高线性度
零温度系数点（ZTC）是MOSFET设计中的一个关键参数，它决定了器件在不同工作状态下的热稳定性。
LHA6961是一款16位分辨率、无失码的SAR型ADC，吞吐速率高达5MSPS。芯片具备优异的非线性性能：积分非线性（INL）1LSB、微分非线性（DNL）0.3LSB，确保了极高的转换精度。动态性能指标同样突出：动态范围95dB、SNR 93.7dB、THD -109dB。这些特性使LHA6961在处理复杂模拟信号时表现出色，能够满足高端成像和精密测量系统的严苛要求。
全差分模拟输入与灵活基准电压
芯片支持全差分模拟输入，输入电压范围可选±4.096V或±5V。基准电压采用外部输入方式，支持2.048V（内部缓冲升压至4.096V）、4.096V或5V等多种配置，提升了系统设计的灵活性。
超低功耗设计
功耗控制是高性能ADC的核心竞争力之一。LHA6961在多种模式下实现极致低功耗：
- 回波时钟模式、5MSPS、外置基准缓冲：38.0mW
- 回波时钟模式、5MSPS、内置基准缓冲：58.5mW
- 自时钟模式、CNV± CMOS模式、5MSPS、外置基准缓冲：29.0mW
这一低功耗特性显著降低了系统整体能耗，特别适合便携式医疗设备和电池供电的高速采集系统。
简化的接口配置
LHA6961配备串行LVDS接口，支持自时钟模式和回波时钟模式，CNV±信号可选LVDS或CMOS模式，提供高速、可靠的数据传输解决方案。该接口简化了与FPGA/DSP等数字后端的连接，优化了PCB布局和系统集成复杂度。
高可靠性和宽温特性
芯片在全温度范围内保持稳定性能，结合高集成度与小型封装，为终端产品的小型化、轻量化与高可靠性提供了坚实保障。
此外，LHA6961采用32引脚5mm×5mm QFN封装，工作温度范围为-40℃～+125℃，适合工业级、医疗级及严苛环境应用。
主要应用场景
LHA6961凭借高精度、高速度、低功耗和高可靠性的综合优势，广泛应用于数字成像系统、数字X射线机、医学数字断层扫描（CT）、红外摄像头、核磁共振检查（MRI）梯度控制高速数据采集、光谱分析等应用场景。
