随着人工智能技术的飞速迭代，AI服务器朝着超高算力、高密度集成的方向快速发展，单台服务器的功耗持续攀升，随之而来的散热难题令传统散热方案已难以满足AI服务器高功率密度的散热需求，高效、节能、可靠的散热技术成为行业研发的重点。意法半导体（ST）推出的SiC（碳化硅）驱动7kW EC（电子换向）风扇解决方案，依托宽禁带半导体技术的优势，实现了散热效率与能源利用效率的双重突破，为AI服务器及各类高功率设备的散热提供了全新的技术路径。本文将全面解析SiC驱动7kW EC风扇的技术架构、核心器件特性、实验性能表现，并探讨其在AI服务器、数据中心等领域的应用价值与行业发展前景。
行业背景：高功率散热需求催生技术革新
在数字化转型与人工智能普及的双重驱动下，数据中心、HVAC（采暖、通风与空调）、BESS（电池储能系统）等领域迎来爆发式增长，高功率设备的广泛应用使得散热系统的重要性日益凸显。尤其是AI服务器，随着GPU等算力芯片的功耗突破千瓦级，单台AI服务器的散热需求已达到传统服务器的数倍，传统散热方案的局限性愈发明显，推动散热技术向高效化、节能化、集成化方向升级。
高功率散热市场规模与发展趋势
根据市场研究数据显示，高功率散热相关市场呈现高速增长态势，其中三大核心领域的市场规模与增长潜力尤为突出：
数据中心散热领域，2022年全球市场规模已达31.4亿美元，预计到2032年将增长至311亿美元，2022-2032年期间的复合增长率高达25.8%。其中，液冷技术作为高效散热的重要方向，2032年市场规模将达到171亿美元，成为数据中心散热市场的核心增长极。这一增长主要得益于AI服务器、通信基站等业务的快速扩张，数据中心的功率密度持续提升，传统风冷已难以满足散热需求，液冷与高效风冷技术的融合应用成为必然趋势。
随着全球对节能减排的重视，家用空调、热泵、屋顶机组等设备对散热效率与节能性能的要求不断提高，高效EC风扇凭借低功耗、高可靠性的优势，逐步替代传统交流风扇。HVAC领域，2023年全球市场规模为2940亿美元，预计到2032年将达到4810亿美元，复合增长率为5.6%。
BESS领域，2023年全球市场规模为54亿美元，预计到2030年将增长至269亿美元，复合增长率达25.8%。电网级电池储能系统的热管理需求日益迫切，直接液冷技术与高效风冷技术的结合，能够有效控制电池温度，提升储能系统的安全性与使用寿命。
上述三大领域的市场增长，直接推动了高功率散热技术的创新，尤其是SiC等宽禁带半导体技术的应用，为散热系统的性能升级提供了核心支撑。
AI服务器散热的核心痛点
AI服务器的核心需求是实现超高算力的稳定输出，而算力的提升必然伴随着功耗的激增。以7MW数据中心为例，其IT负载达到7MW，对应的散热容量需求高达12MW，散热系统的电力消耗达到3.7MW，占总功耗的34.5%，散热成本与能源消耗成为数据中心运营的重要负担。
传统散热方案的核心痛点主要体现在三个方面：一是能效比低，传统交流风扇的转换效率较低，大量电能被浪费在机械损耗与热损耗上；二是可靠性不足，高功率运行下，风扇的振动、磨损问题突出，使用寿命较短，增加了设备维护成本；三是控制精度低，难以根据服务器的实时功耗动态调整散热能力，导致散热不足或过度散热，影响服务器性能与能源利用效率。
在此背景下，SiC驱动的EC风扇凭借高效节能、高可靠性、精准控制的优势，成为解决AI服务器散热痛点的理想方案。
技术架构：SiC驱动7kW PMSM逆变器+三相全桥PFC”的核心架构

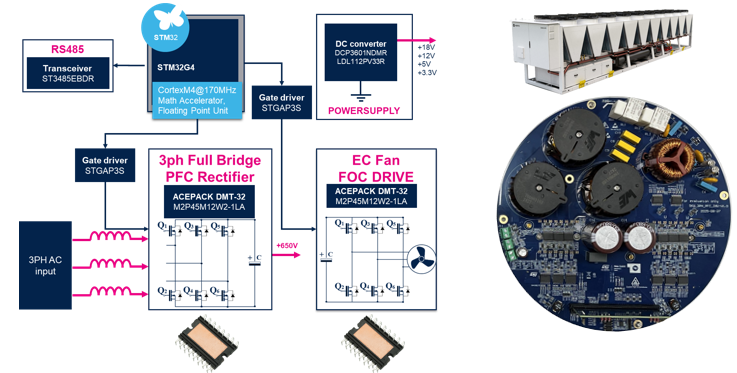

意法半导体推出的SiC驱动7kW EC风扇解决方案，采用7kW PMSM逆变器+三相全桥PFC的核心架构，以STM32G4微控制器为控制核心，借助这款高性能微控制器（MCU），可同时实现功率因数校正（PFC）环节与电机控制的管理。在功率级方面，我们采用两块SiC ACEPACK DMT-32功率模块，得益于这款碳化硅（SiC）模块，它实现了低导通损耗与高开关性能，我们得以打造出高效且可靠的电机控制方案。
另一个关键点是，这款PCB布局极为紧凑，直径仅24厘米。这非常适用于AI散热风扇等空间受限的应用场景。
你可能会好奇，为什么需要功率因数校正（PFC）？PFC在现代电力电子系统中起着至关重要的作用。它有助于提升效率，并满足电网规范要求。

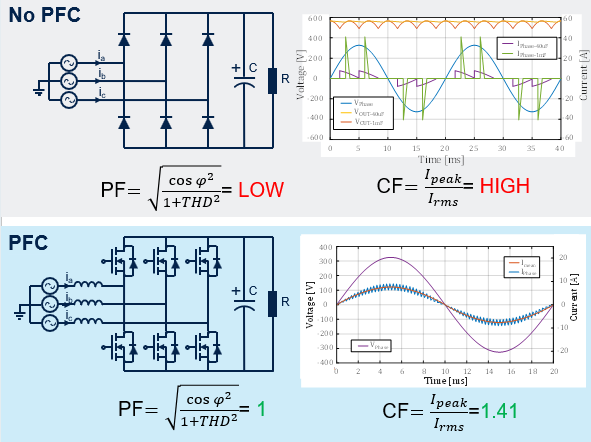

如果不增加功率因数校正（PFC）环节，正如图中所示，电流波形会发生畸变，与电压不同步。这会显著增加变压器的功率损耗，同时加剧其他设备的损耗与老化。
我们的方案集成了三相全桥PFC，能够主动对电流波形进行整形，使其紧密跟随电压波形。这就是核心优势所在。如果每台风扇都配备独立的PFC级，就无需额外安装昂贵的外置有源电力滤波器（APF），同时还可以使用体积更小、成本更低的变压器，从而显著节约成本。
接下来我们看一下这款SiC ACEPACK DMT-32模块的PFC性能。

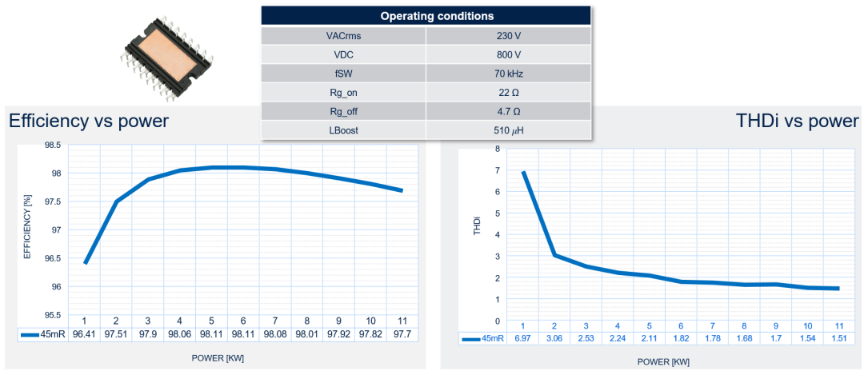

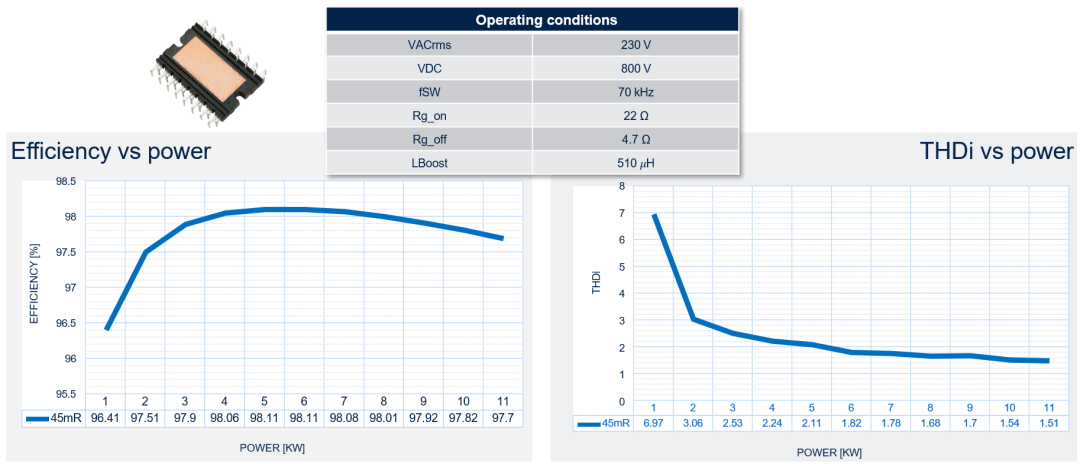

如下图左侧所示，当功率超过2kW时，这款SiC模块可实现97.5%以上的超高效率。右侧曲线则表明，在各种功率区间内，电流总谐波失真（THDi）表现都十分优异。
即使在轻载工况下，THDi也能保持在极低水平，不超过7%。

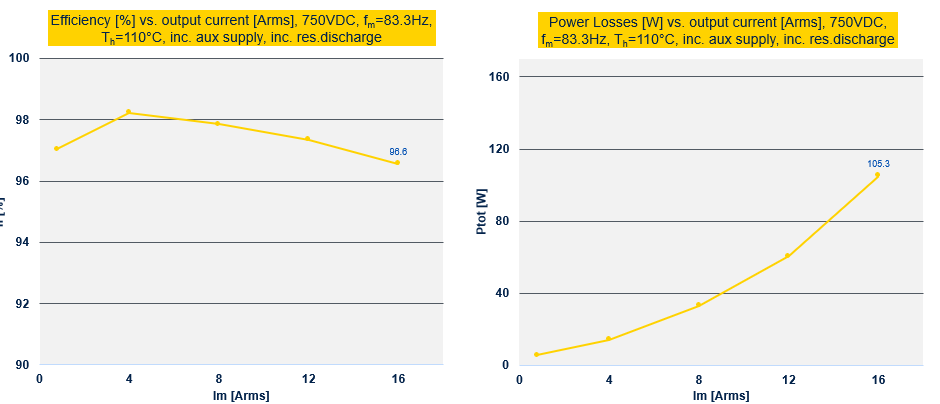

现在我们来看如下图左侧的电机控制级。效率曲线显示，系统在4A电流时达到峰值效率；右侧曲线则表明，功率损耗会随电机电流的增大而上升。当电机电流达到16A时，功率损耗仅约105W。相较于高散热工况下的整机功耗，这一损耗非常小。

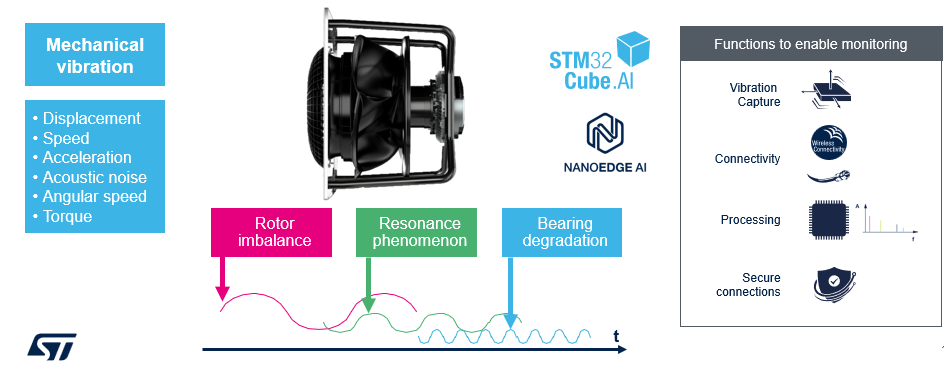

除此之外，在前面提到的优势基础上，我们还引入了AI技术来分析振动问题，从而延长风扇使用寿命。机械振动主要来源于三大因素：转子不平衡、共振现象以及轴承老化。这些因素会产生不同类型的振动特征。通过AI，我们可以对这些振动模式进行精准分类。
当检测到转子不平衡或轴承问题时，AI会输出维护预警信号，避免风扇系统出现意外停机或故障。针对共振现象，一旦AI检测到共振，可自动调节转速指令，使设备避开共振频率运行，从而改善振动问题。AI还会综合监测电机转矩、转速信息以及振动传感器的反馈数据，让整个系统更加智能、可靠。
现在我们来看一下该方案中采用的核心器件。
首先是SiC ACEPACK功率模块DMT32，它具备出色的耐压能力和极低的导通电阻Rds(on)。此外，模块还集成了NTC热敏电阻，可实时监测温度，保障运行安全。
与该模块配套使用的是STGAP3S栅极驱动器，它是一款增强型电气隔离单通道栅极驱动器，具备9.6kV隔离耐压与优异的抗瞬态干扰能力。得益于仅75ns的极低传输延迟，可实现更高的开关频率。同时内置退饱和保护、过热关断等多重保护功能，进一步提升风扇系统可靠性。

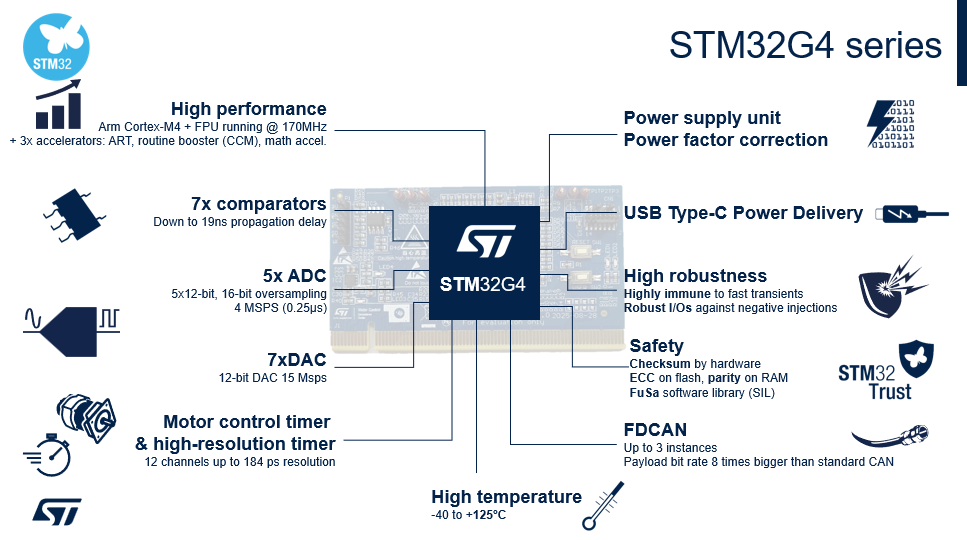

当然，我们还采用了经典的STM32G4微控制器。它拥有170MHz的高性能主频，集成了丰富的模拟前端外设以及高精度定时器，能够实现紧凑高效的风扇控制方案。

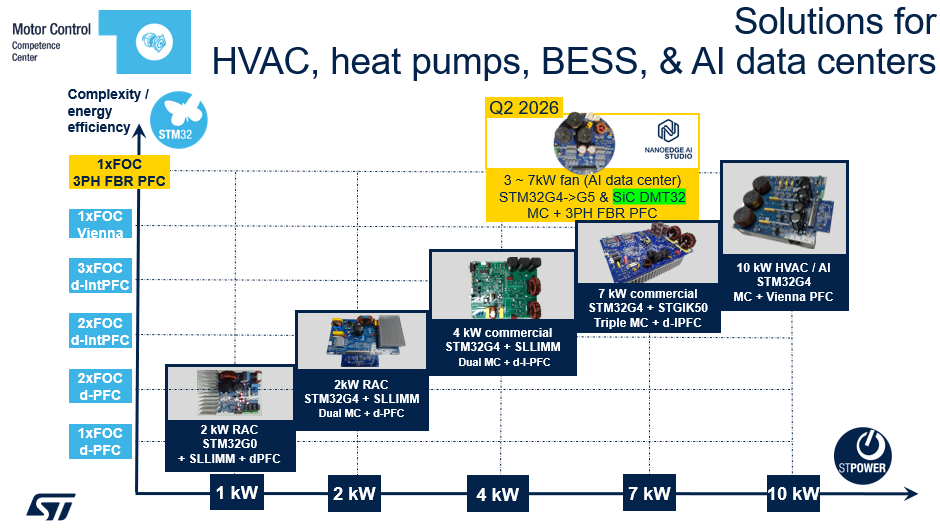

除了这款7kW EC风扇方案，我们还提供一系列成熟的散热解决方案，覆盖不同功率等级、多种PFC拓扑结构，并支持多路电机控制。在PFC拓扑方面，我们提供单相单通道、交错并联拓扑；三相PFC则支持维也纳拓扑与全桥拓扑。在受控电机数量上，最多可同时支持3台电机。
在此我还要重点介绍我们的10kW方案，它专为压缩机等高功率散热场景设计。
结合以上全套电机控制方案，我们为AI散热领域构建了一套完整的电机控制生态系统。
行业应用前景
随着AI服务器、数据中心、HVAC、BESS等领域的持续发展，高功率散热需求将不断增加，SiC驱动7kW EC风扇作为高效、节能、可靠的散热解决方案，具有广阔的行业应用前景。
