低空经济 | 无人机图传系统技术架构与产业链全景解析

重点内容速览：

1. 技术流派详解与优缺点剖析

2. 市场格局

3. 电子产业链与核心芯片

图传系统是无人机将机载摄像头捕捉的图像/视频实时传输到地面站或云端的系统，它需要确保低延迟、高清传输以支持远程控制或自主决策。其工作原理是，图像传感器采集图像后，经过处理器压缩，调制成无线信号传输。接收端接收信号后，进行解调、解码后显示。

早期的图像系统以模拟图传为主，到了2010年代后，数字图传技术开始兴起，并逐渐成为当前图传系统的主流。而且现在的图传系统已经超越了单纯的“传画面”功能，它还承载着传输高清视频流和控制/遥测数据流的双重任务。目前，图传行业正处于从私有协议SDR（软件定义无线电）向多模融合（SDR+4G/5G/6G，以及卫星通信）过渡的关键技术窗口期。

技术流派详解与优缺点剖析

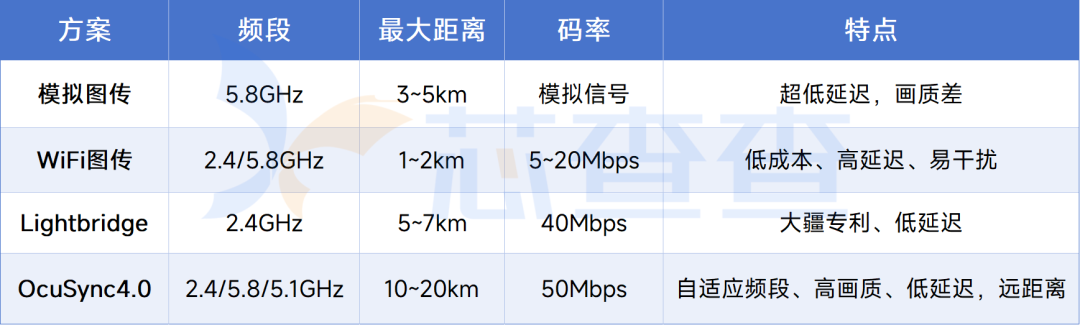

目前的图传技术并非线性迭代，而是根据应用场景，分化为三条主要的技术路线，即模拟图传、专用数字图传、以及公网图传。

模拟图传以5.8GHz频段为主，采用模拟信号（例如CVBS）传输，其优点是延迟极低（通常低于20ms）、技术简单、成本低廉。缺点就是画质差（通常为480P/576P以内），抗干扰能力弱，无法传输高清数据，目前主要存在于竞速无人机（FPV Racing）领域。

数字图传系统是目前工业和商业应用的主力，其画质清晰，能传输1080P、4K，甚至8K分辨率的视频，稳定性强。其核心是采用OFDM（正交频分复用）调制、信道编码、自适应调频等先进的无线通信技术实现性能提升。常用的工作频段包括2.4GHz和5.8GHz等免授权频段，以及部分工业级系统会使用900MHz等授权或非主流频段以获得更好的穿透性和更远的距离。目前，工业级无人机基本都采用了数字图传。

数字图传主要有3条技术路线：
一是基于WiFi/OFDM的方案。该方案主要使用标准的WiFi芯片（如2.4GHz或5.8GHz频段），但在协议层面进行深度修改和优化，以实现比标准WiFi更远的距离和更低的延迟。例如早期的大疆创新图传方案Lightbridge 1代、Parrot、以及大部分开源方案就是采用了此路线。主要特点是成本可控、技术相对成熟，但是性能和抗干扰性有天花板。

二是专有协议方案。该方案的典型代表就是大疆创新的OcuSync/O3/O4图传系统。主要基于FPGA或专用SoC，采用SDR技术。其优势是频谱效率高，可实现1080P/4K传输，距离最远可达20km，抗干扰能力强。缺点是研发门槛高，且存在固有的编解码延迟，通常在30ms到150ms之间。例如大疆创新通过其自研的基带芯片和软件定义无线电（SDR）技术，实现了图传、数传、遥控三合一。它在极低的功耗和成本下，实现了超过10公里的1080P/4K图传，以及极低的延迟（＜30ms）。

三是COFDM（编码正交频分复用）方案。这是一种源自数字电视广播（DVB-T）的技术，是专业的通信方案。其特点是抗多径干扰能力强，适合城市NLOS非视距环境，绕射能力好，组网能力强。但其缺点是成本高昂，设备体积较大，延迟通常会高于专有方案（约80~150ms）。通常会用于广播级航拍、公共安全、应急救援等追求可靠性的应用场景。

公网图传系统，是近几年才出现的，主要使用蜂窝网络（4G/5G）来传输图像或视频的方案。该方案将不再依赖“点对点”通信，而是利用无处不在的地面移动网络。其优点是没有距离限制，只要有4G/5G信号覆盖即可，还有就是无需部署地面站。其缺点是延迟不可控、上行带宽不高、空中信号不稳定（由于蜂窝网络是为地面用户设计的，高空飞行时会频繁切换基站，导致信号不稳和掉线情况）。

市场格局

市场格局方面，图传系统在消费级无人机市场高度集中，在专业级市场则多元分散。
在消费级市场，图传系统通常作为整机的一部分出售，一般由无人机品牌自主研发或深度定制。比如大疆创新的图传系统在市场中占绝对主导，且已经经历多次迭代，形成了标志性的产品系列。其核心产品系列包括OcuSync系列（例如O3、O3+、O4）和早期的Lightbridge系列，OcuSync技术已成为大疆中高端产品线的标配，其最新的O4系统在FCC标准下，最大传输距离可达20公里，延迟在1080P/100FPS模式下可低至24ms。

道通智能的图传系统SkyLink也迭代了三代，SkyLink3.0支持900MHz、2.4GHz和5.8GHz三个频段下工作，最远可实现20公里的传输距离。

除了大疆创新和道通智能，其实也有不少第三方的图传模组供应商，例如成立于2017年的卡德克斯（CADDX）就是一家专注于打造第一视角沉浸式影像体验和解决方案的企业，核心产品线包括FPV高清数字图传系统、FPV影像系统等。其Walksnail avatar图传发射端支持高清数字视频传输，提供720P、1080P等高分辨率输出；模拟图传系统则覆盖了从低光到黑光，再到星光级的多种感光性能。无论是昏暗的室内环境，还是星光闪烁的夜晚，相机都能利用其感光技术提供清晰的图像输出。

迪威码半导体（Divimath）也是一家图传方案供应商，其HDZero图传方案使用了专用的ASIC（例如其开发的DM5680T、DM6300等），虽然画质一般，但延迟很低，深受竞速飞手喜爱。

Rocoto公司（Vitec集团旗下的Creation Solution收购以色列公司Amimon后成立）的Connex系列图传方案，具有超低延迟，支持无人机巡检、无人机集群控制等应用场景。
此外，在专业级和工业级无人机市场，腾远智拓、飞睿智能、思翼科技、Microhard Systems、宇东、智云、昊翔等也可提供图传模块和解决方案。

电子产业链与核心芯片

图传系统的性能很大程度上取决于其内部使用的核心芯片，主要包括视频编解码SoC、射频收发器、射频前端、图像传感器、电源与放大芯片等。

视频编解码SoC：主要负责将摄像头CMOS传感器获得的原始数据，压缩成H.264/H.265码流。要求具有低延迟编码、高压缩率、强大的ISP（图像信号处理）。主要的供应商与型号包括安霸的CVflow系列（CV2、CV22、CV25），H系列（H22、H32）；华为海思的Hi35xx系列等；酷芯第四代全频段无线通信芯片AR803X系列；高通的Snapdrgon Flight/Robotics平台； NVIDIA 的Jetson Orin等。

射频收发器是无线通信的物理基础，负责将数字信号转换为无线电波发射，并接收无线电波还原为数字信号。比如：

ADI： AD9361、AD9363和AD9364是高性能无人机图传和SDR应用中常见的射频收发器。它们支持从70MHz到6.0GHz的宽频率范围，通道带宽可编程（200kHz至56MHz），使其能够灵活适应不同国家/地区的法规和应用。
Nordic：nRF24L01+系列是一款经典的2.4GHz单片射频收发器，以低功耗、低成本、易于集成见长，虽然数据速率和传输距离有限，但成本很低。
瑞昱半导体：RTL8812AU是一款USB接口WiFi芯片，支持802.11ac标准，基于WiFi的图传方案会采用此类芯片。

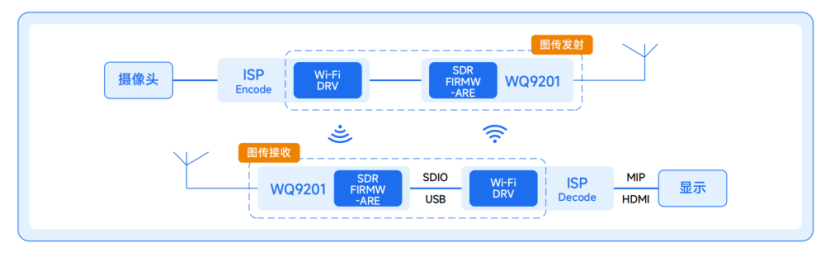

物奇：推出自主开发的私有方案WiFi SDR长距离图传方案进行了专项网络协议优化，传输距离可超过10公里。
地芯科技：GC0802和GC0851超宽带SDR收发机，也可用于无人机图传系统。

此外，乐鑫科技、海思、兆易创新、Silicon Labs、英飞凌等厂商也可提供图传系统所用的射频收发器芯片。

射频前端芯片主要负责将微弱的射频信号放大到足够功率发射出去。要求芯片具有高线性度、高效率和低噪声。主要的供应商国际厂商有 Qorvo 、 ADI 、Skyworks、博通等，国内厂商有卓胜微、唯捷创芯、慧智微等。

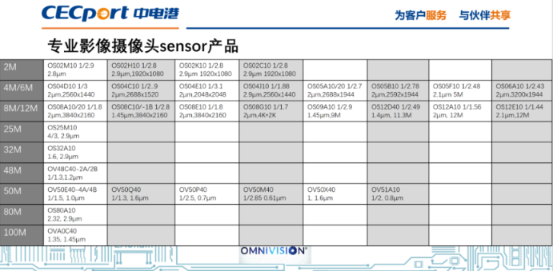

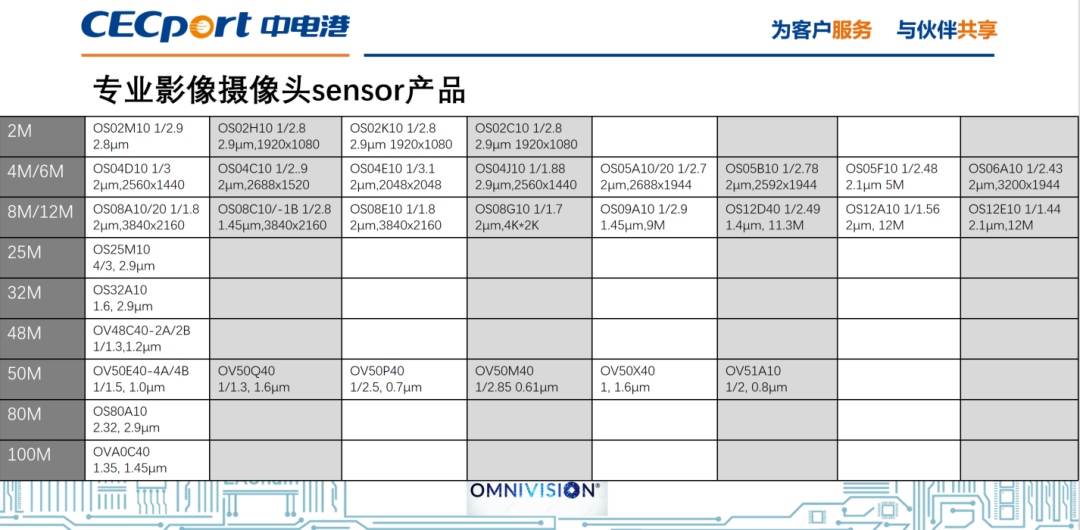

图像传感器方面，豪威科技目前拥有2M~100M的全系列各规格型号，可满足HDR、黑光级、低功耗等不同需求。市场上最为常见的包括OS02/04/08/12、OV48C、OV50H/E/X等，具体型号如下图所示。

索尼的IMX系列也常常被用于无人机图传方案，例如搭载了索尼自主研发的Pregius S全局快门技术的IMX925。该传感器通过背照式像素结构和堆栈式结构，在2.74µm的微小像素下实现了高灵敏度和高饱和容量。此外，还有IMX766、IMX989等。

安森美的Hyperlux SG系列图像传感器，该系列传感器的显著特性是具有全局快门，能优先消除运动伪影，即便在无人机高速机动过程中，也能确保拍摄出清晰稳定的图像。此外，还具备可编程感兴趣区域（ROI），使操作员可以在飞行过程中关注特定感兴趣区域。具体型号方面，包括ARX383、AR0145、AR0235。Hyperlux LH系列图像传感器专为无人机打造，旨在提供出色的性能，确保在各种光照条件下都能实现高质量成像，包括AR0246、AR0822等。Hyperlux LP超低功耗系列包括AR0544、AR0830和AR2020等。此外，针对工业巡检领域，安森美还有结合胶体量子点（CQD)与CMOS传感器的短波红外（SWIR）技术产品，能够检测到肉眼难以觉察的材料和组件缺陷，还能用于评估植被健康状况、水质污染等环境监测场景。

格科微的CMOS图像传感器也有不少在无人机图传方案中有应用，例如200像素的GC2053、GC2093（HDR）、GC20C3（35PIN性价比高），500万像素的GC5603、600万像素的GC6603，以及800万像素的GC8613等。

结语

无人机图传系统作为连接天空之眼与地面大脑的神经系统，其技术演进是推动整个无人机行业发展的核心驱动力之一。当前市场由大疆等消费级巨头凭借其高度整合和技术领先的私有协议占据主导，而工业级市场则呈现出基于COFDM、SDR等技术百花齐放的态势。在芯片层面，从ADI的通用SDR收发器到高通、NVIDIA等厂商的高度集成SoC，上游半导体技术的进步为图传系统的性能突破奠定了坚实基础。
