在现代工业自动化控制系统中，伺服驱动器作为核心执行部件，其可靠性和安全性至关重要。本文基于状态图模型，深入分析工控伺服驱动器的工作流程，并重点探讨VBP165R47S功率MOSFET在系统中的关键作用及保护机制。
系统整体状态架构
1. 基础状态流程
伺服驱动器的状态机设计遵循严谨的工业标准，确保系统在各种工况下的稳定运行：
上电初始化流程：
PowerOff → Standby → Ready → Running
这一递进式状态转换体现了系统从完全断电到正常运行的全过程。每个状态转换都设置了严格的检测条件，确保只有在前一状态完全就绪后才会进入下一状态。
2. 安全状态管理
系统设计了多重安全回路：
- 正常停机路径：Running → Ready → PowerOff
- 紧急停机路径：Error → PowerOff
- 故障恢复路径：Error → Standby
这种设计确保了在突发故障时能够快速响应，最大限度保护设备和人员安全。
运行状态深度解析
Acceleration（加速状态）：
VBP165R47S MOSFET工作于高频开关模式
PWM占空比线性增加，实现平滑加速
电流监控确保加速转矩在安全范围内
ConstantSpeed（恒速状态）：
系统进入稳态运行
MOSFET开关频率稳定在20kHz
实时调节导通时间维持速度恒定
PositionControl（位置控制）：
高精度定位模式
基于编码器反馈的闭环控制
智能算法优化制动曲线
Deceleration（减速状态）：
再生制动能量处理
防止电压泵升的保护机制
平滑减速至完全停止

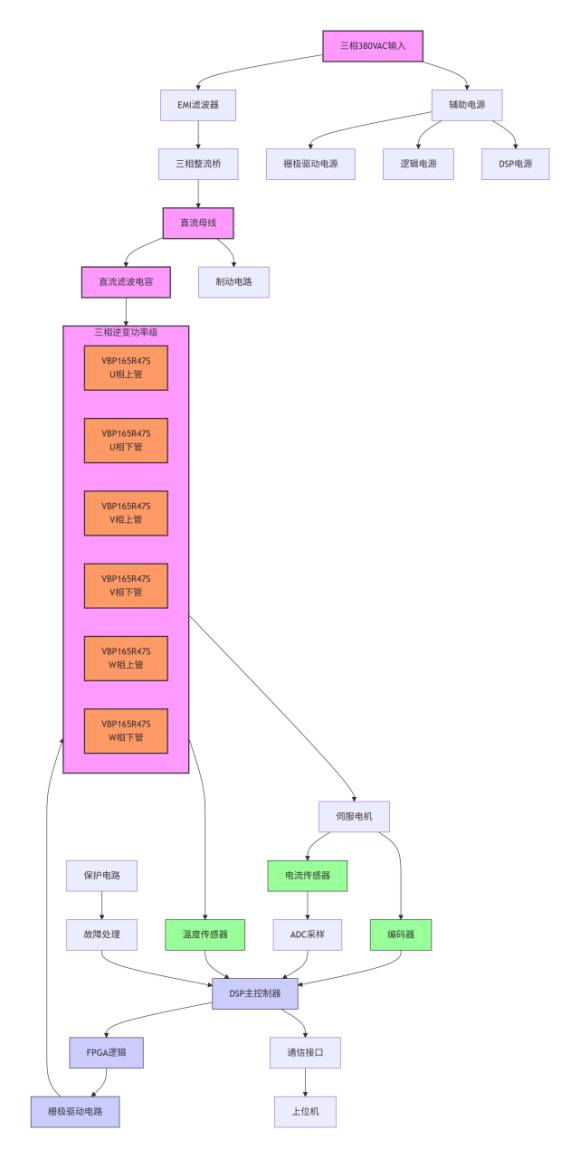

VBP165R47S MOSFET关键技术特性
电气参数与系统匹配
核心参数分析：
额定电压650V：充分适应工业380VAC电网的电压波动
导通电阻50mΩ：极低的导通损耗，显著提升系统效率
额定电流47A：满足3kW伺服系统的峰值电流需求
开关频率20kHz：超出人耳听觉范围，降低噪音污染
热管理设计
基于VBP165R47S的热特性：
结温监控：实时监测芯片温度
散热设计：强制风冷配合大面积散热器
降额使用：在高温环境下自动降低输出电流
故障保护机制详解

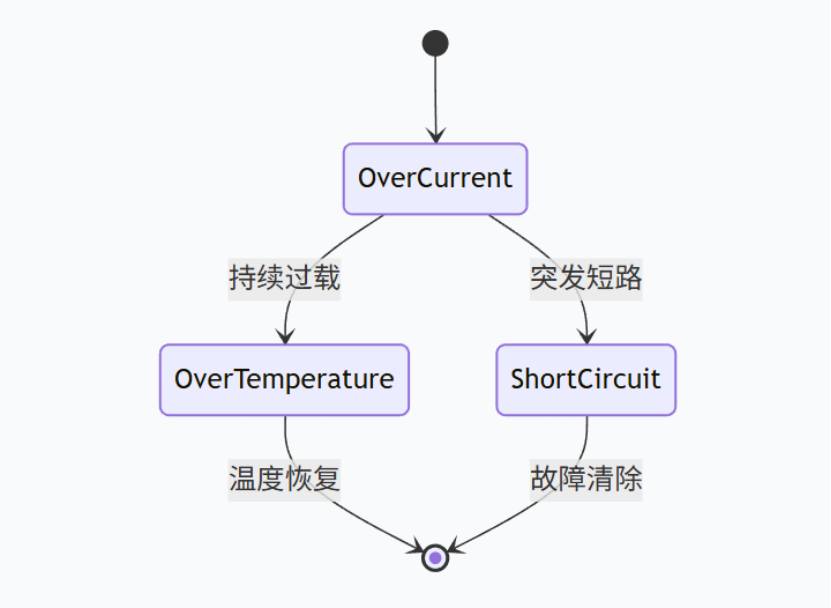

过流保护（OverCurrent）：
检测阈值：>47A（硬件快速响应）
响应时间：<2μs（防止MOSFET损坏）
分级保护：预警→限流→关断
过热保护（OverTemperature）：
温度传感：内置温度二极管
保护阈值：150°C（留有余量）
恢复策略：自动降温后软启动
短路保护（ShortCircuit）：
Rds(on)监测：实时检测导通电阻异常
去饱和检测：Vce电压监控
软关断技术：避免电压尖峰
系统集成与优化建议
1. 状态机优化策略
状态预测：基于负载特性预测状态转换
自适应参数：根据运行历史调整保护阈值
智能恢复：故障后自动诊断并尝试恢复
2. VBP165R47S应用要点
驱动电路设计：
栅极驱动电阻优化，平衡开关速度与EMI
采用负压关断，提高抗干扰能力
完善的缓冲电路，抑制电压尖峰
系统级保护：
多重保护冗余设计
实时健康状态监测
预防性维护提醒
通过状态机模型系统阐述了工控伺服驱动器的工作机制，重点分析了VBP165R47S MOSFET在系统中的关键作用。
该状态机设计不仅确保了系统的高效运行，更为设备安全提供了全方位保障。VBP165R47S凭借其优异的电气特性，在现代伺服驱动系统中发挥着不可替代的作用，其完善的保护机制为工业自动化设备的可靠运行奠定了坚实基础。
未来，随着智能制造技术的不断发展，伺服驱动器的状态管理将更加智能化，功率器件的性能也将持续提升，为工业自动化领域带来新的技术突破。
