随着电路功率密度持续提升，加之高环境温度等严苛工况的存在，热性能已成为单芯片电源产品日益关注的问题。本文深入探讨功率集成电路应用中的通用热学概念，并对影响整体热性能的各种因素进行量化热分析。
单芯片功率集成电路的数据手册通常会规定两个电流限值：最大持续电流限值和峰值瞬态电流限值。其中，峰值瞬态电流受集成功率场效应晶体管(FET)的限制，而持续电流限值则受热性能影响。数据手册中给出的持续电流限值，是基于典型电压转换、室温条件和标准演示板工况得出的。在特定工作环境中，实施有效的热设计对于确保集成电路可靠承载所需电流至关重要。
本文旨在简明扼要地总结功率器件热设计中的关键注意事项。
热概念和参数

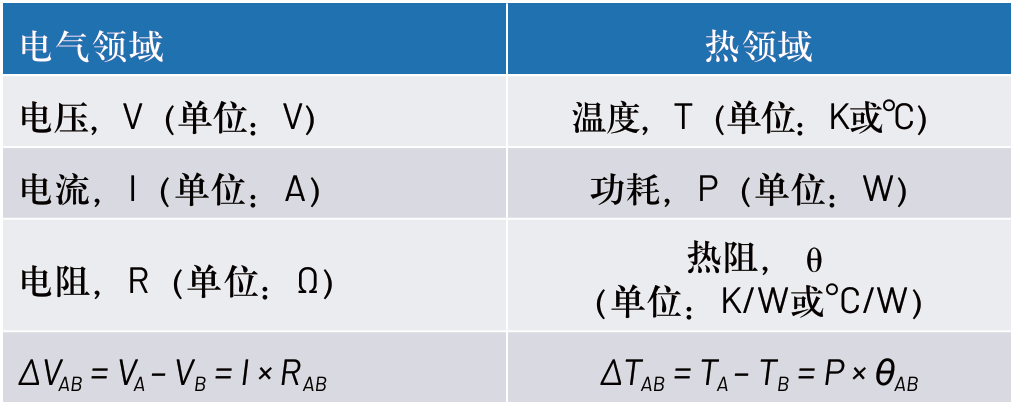

为清晰起见，表1列出了稳态电气参数与热参数的类比关系。
表1. 参数转换
从稳态角度来看，电气领域中电流从高电位流向低电位，倾向于选择电阻更低的路径。类似地，在热领域中，热能从高温区域向低温区域耗散，且通过热阻更低的路径会产生更大的能量耗散。
在功率集成电路应用中，通常将结（裸片）视为热源，表1中的热方程可调整如下
其中：
TJ是集成电路结温。
TA是环境温度。
PLOSS是集成电路功率损耗。
θJA是结至环境热阻。
根据公式1，降低集成电路的功率损耗或热阻，均可帮助减小结至环境的温差(ΔTJA)并改善热性能。
散热模式
散热模式有三种：
热传导：通过直接接触散热。
热对流：通过周围流动的流体带走热量。
热辐射：以电磁波的形式散热。

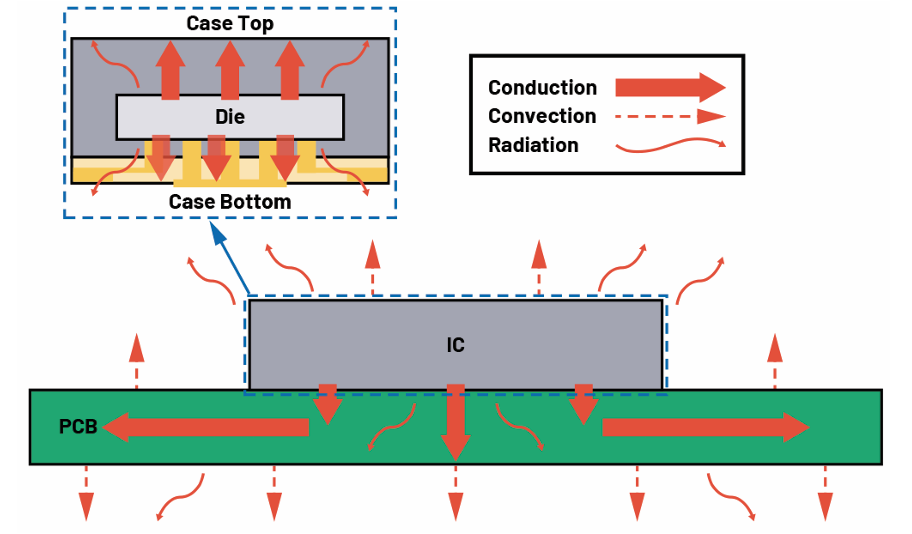

如图1所示，在集成电路(IC)应用中，热传导通常指的是在IC封装内部通过PCB铜箔进行散热。热对流通常发生在IC或PCB表面与周围空气之间。热辐射无处不在，因为它不需要介质。
计算不同散热方式的热阻：
热传导：
其中，L是材料长度或热传导距离(m)，k是材料的热导率[W/(m × K)]， 而A是材料的横截面积(m2)。
热对流：
其中，h是热传递系数[W/(K × m2)]，Acool是散热面积(m2)。
热辐射：
其中，ε是材料的热发射率，σ是斯特凡-玻尔兹曼常数，Asurf是表面积(m2)，Tsurf是表面温度(K)，而Ta则是环境温度(K)。
从公式4可见，辐射模式下的热阻高度依赖于温度。随着温度升高，θradi降低，这使得在实际场景中针对性地降低θradi颇具难度。因此，后续章节将重点探讨热传导和热对流模式下的热阻。
简化热模型

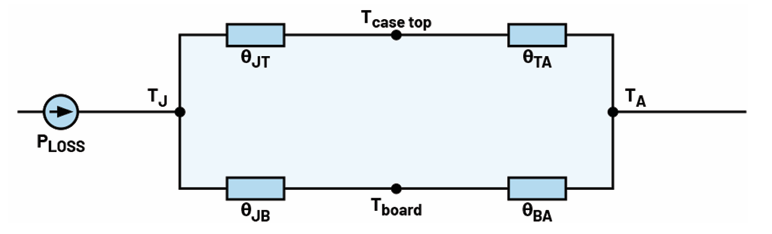

如图2所示，现引入简化的热模型，以评估系统级（板载芯片）的热性能。
此模型将θJA分解为四个不同的参数：
θJT (θJCtop )：集成电路结至外壳热阻。
θJB：集成电路结至板热阻。
θTA：集成电路外壳顶部至环境热阻。
θBA：板至环境热阻。
这些参数之间的关系如下：
θ与ψ的区别
一些数据手册将θ和ψ值列为热参数，其中θ指实际热阻，ψ则表示热特性值。例如，考虑θJT和ψJT：
主要区别在于，公式6假设热能仅通过集成电路外壳顶部耗散，而公式7假设热能通过所有可能的路径耗散。因此，在自然散热的实际应用中，使用ψJT而非θJT来计算结温更为准确：
需要注意的是，ψJT并非热阻，不具备物理意义；它仅仅从系统角度表示TJ与Tcasetop之间的数值关系。此外，ψJT无法用于构建热模型。类似的区别也适用于θJB和ψJB。
集成电路封装的影响

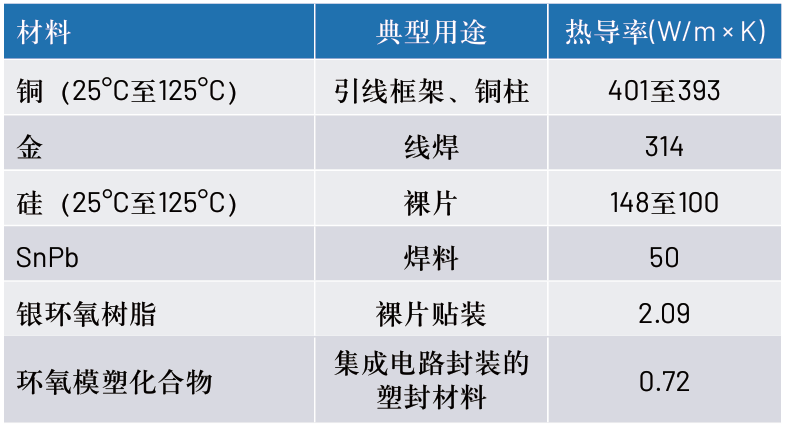

功率集成电路内部的散热主要通过传导方式进行，如公式2所述。表2列出了集成电路封装中常用材料的热导率值，这些数据可用于评估不同封装结构的散热路径。需要注意的是，这些数值也会受到温度的影响。
表2. 集成电路中不同材料的热导率
带底部裸露散热焊盘的焊线封装(ADI MSE)

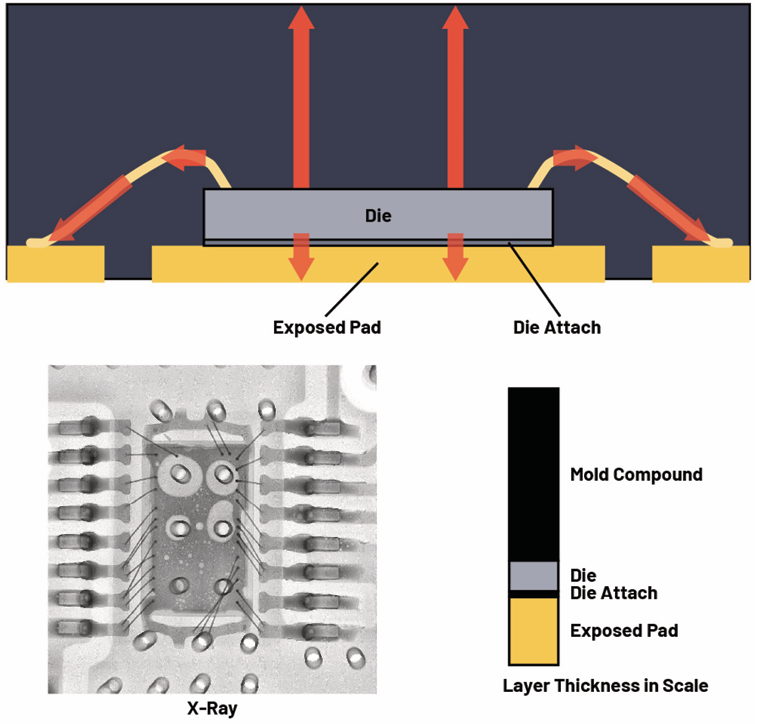

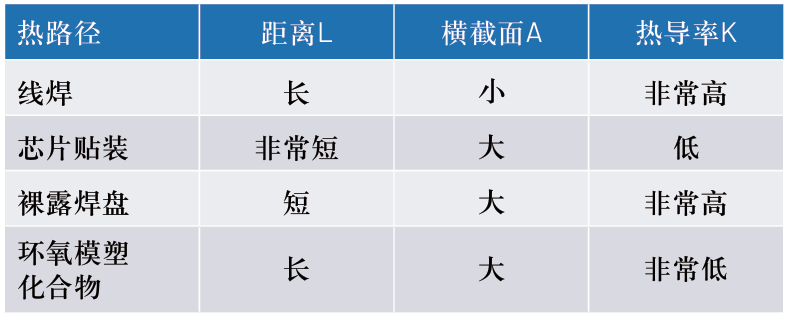

图3展示了ADI MSE封装的标准结构，包含焊线和裸露底部焊盘。结合表2中的数据，引入表3以评估不同的散热路径。其中热阻最低的路径为“裸片-裸片贴装-底部裸露焊盘”结构。
表3. MSE中的散热路径
晶圆级芯片规模封装(WLCSP)

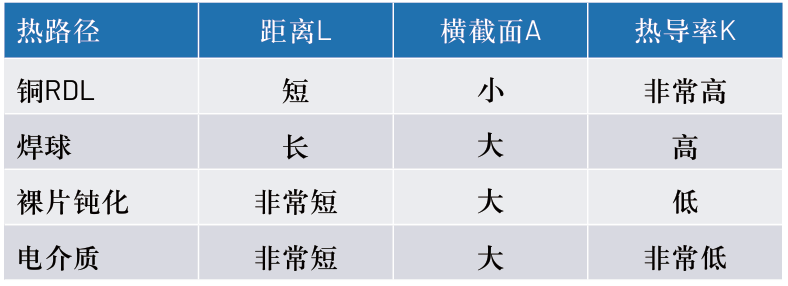

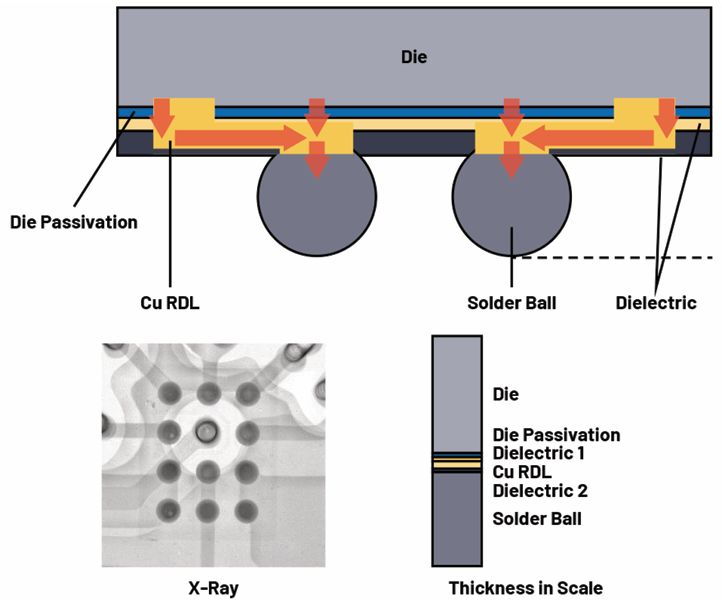

图4展示了WLCSP的标准结构。相应地，表4提供了WLCSP的详细信息，其中强调热阻最低的最优散热路径为“芯片-铜重分布层 (RDL)-焊球”结构。
表4. WLCSP中的散热路径
带底部裸露散热焊盘的倒装芯片封装 (ADI LQFN)

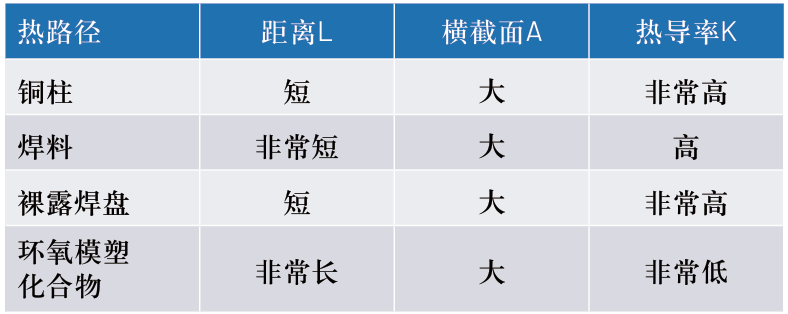

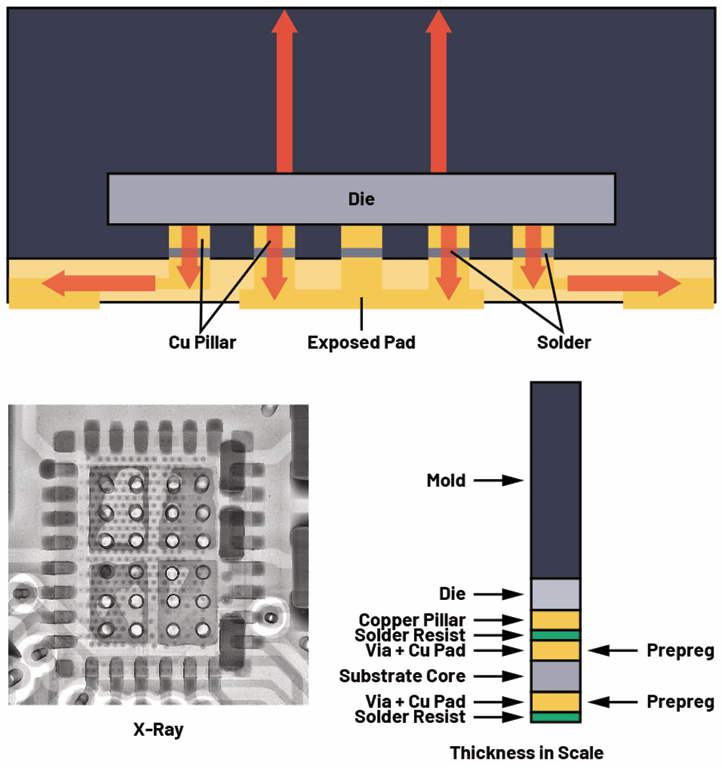

图5展示了ADI LQFN封装的标准结构。结合表5可知，热阻最低的散热路径是通过“芯片-铜柱-焊料”及底部裸露焊盘构成的。
图5. LQFN封装的典型结构。
表5. LQFN中的散热路径
基于封装特性的θ和ψ数值差异
如前文所述，热阻θ是在假设热量沿特定方向耗散的条件下计算得出的，而ψ值则是基于自然散热条件确定的。在封装结构中，顶部的环氧模塑化合物热导率相对较低，且散热路径较长。因此，仅有极少热能通过顶部耗散，导致Tcasetop接近TJ。根据公式6和7，ψJT显著小于θJT。相反，由于大部分热能通过IC外壳底部和PCB耗散，ψJB值通常与θJB接近。
裸露芯片封装

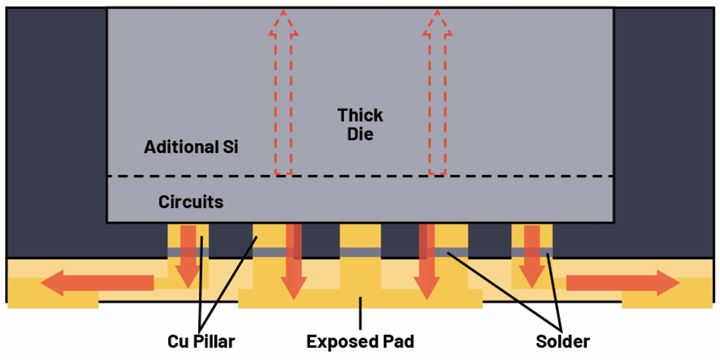

与顶部覆盖环氧层的封装不同，裸露芯片封装的芯片厚度更大。图6展示了带有裸露芯片的LQFN封装的典型结构。
顶部额外的硅层降低了热源至外壳顶部的热阻(θJT )，从而增强了封装顶部的散热能力。然而，在自然散热条件下，由于其他系统级因素会影响整体热阻，裸露芯片封装并未显著提升热性能。
数据手册上的热参数

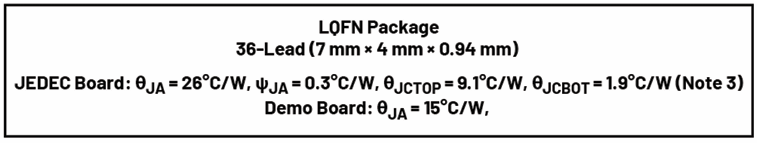

功率集成电路数据手册通常会列出多个热参数以供参考，如图7 所示。由于集成电路封装的特性，θJCBOT小于θJT (θJCTOP )，而ψJT显著小于θJT (θJCTOP )。在自然散热条件下，使用θJT计算TJ可能会导致显著误差。此外，需要注意θJCBOT与θJB不同，因为θJB表示的是结与板之间的热阻，而非结与IC外壳底部之间的热阻。
示例中同时列出了JEDEC和演示板的θJA 值。JEDEC板是根据JEDEC标 准51-7构建的，用于测量热参数。4 通常，JEDEC板的布局未针对散热进行优化，因此其JA值高于演示板。一般而言，JEDEC板上的θJA反映了集成电路封装本身的热性能，而演示板上的θJA 则表示经过优化的系统设计值。
结语
在功率集成电路(IC)封装内部，热传导是主要的散热模式。根据封装内部材料的热特性，部分内部路径的热阻可能较低。然而，实际的散热路径还会受到系统级因素的影响，例如装配方式、印刷电路板(PCB)设计、风冷散热、散热片的使用等。
