聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）推出全新一代大电流同步降压转换器产品TPP21206，以更小型、更高效的产品解决方案，满足数据中心、服务器、交换机、工业PC和5G通信等领域的严格要求，目前已在多家服务器头部客户中完成验证。
据TrendFroce、IDC等多家机构的公开数据和报告，服务器的市场规模从2020年910亿美金激增到24年1830亿美金，平均每年近20%的增长率，预计到2030年将达到约4200~5000亿美金。得益于ChatGPT/GPU的需求暴涨，叠加如谷歌、Meta等科技巨头和新兴AI企业的巨额投入，AI服务器的占比也逐渐激增。
当前整体服务器市场高速发展的制约来自于能源、芯片供应和散热技术的突破等，因此大电流DCDC电源解决方案，正是支撑这场算力革命的关键底层技术之一。
TPP21206支持2.7V~16V宽输入电压范围，输出电压0.6V~5.5V调节，稳态输出电流高达12A。采用COT（Constant On-Time）控制架构，高度集成补偿功能，可为零ESR输出电容提供稳定的控制环路。可调的精确电流保护电平，并集成OVP、UVLO等多种保护机制。同时产品可提供QFN（4mm×3mm）超小封装，助力数据中心、AI服务器和光模块等市场高效供电多选择。
TPP21206产品优势
工作频率更稳定，解决架构痛难点
COT控制架构是通过检测FB电压，将其和内部基准电压比较，输出控制信号驱动上管；上管的导通时间Ton固定，Ton时间后关闭上管，回路进行放电。
该架构可简化控制电路并提高响应速度，但当前市面上的主流竞品在实际应用中，工作频率在不同负载或者占空比下有较大的变化，部分场景的波动甚至大于20%。

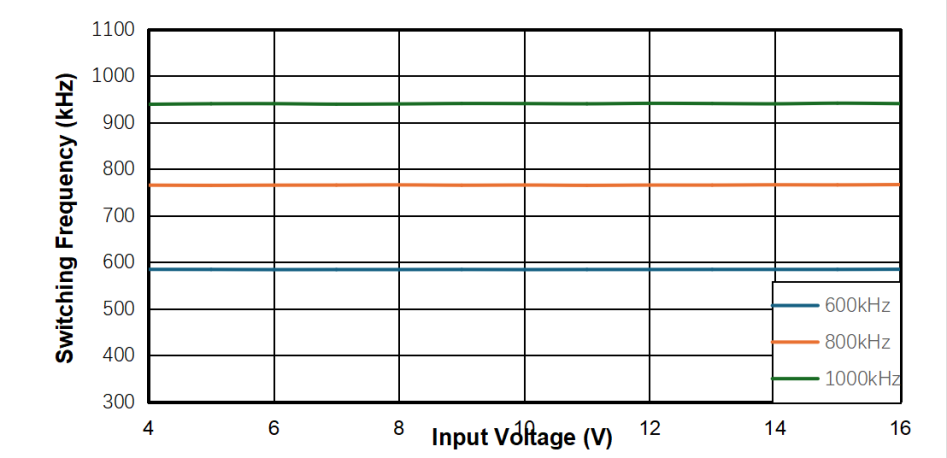

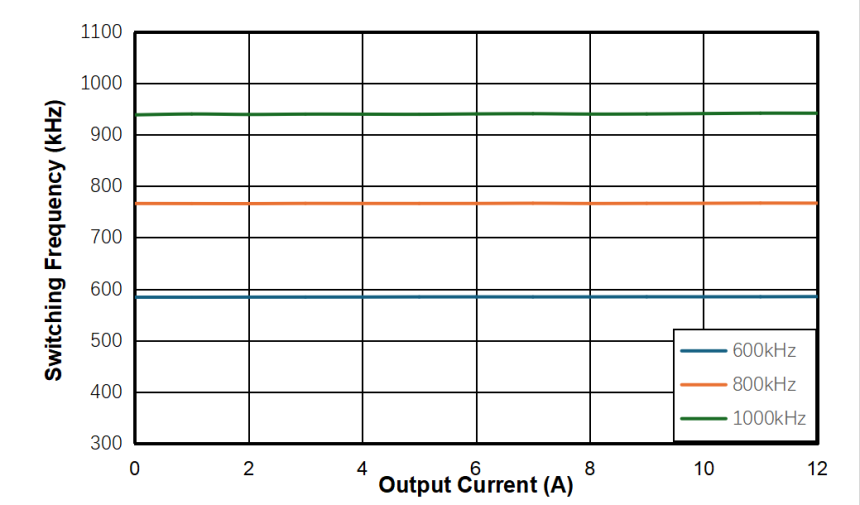

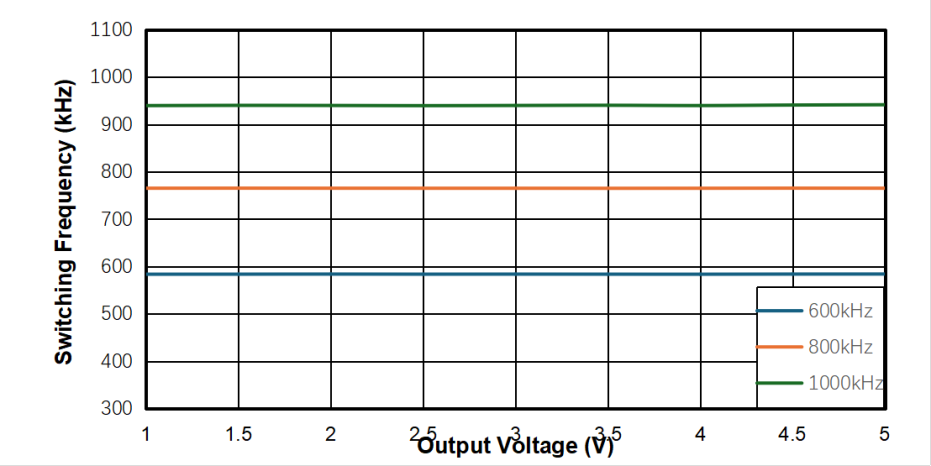

TPP21206采用自主研发的定频ACOT控制结构，在保留传统COT控制优势的基础之上，实现不同输入电压（Vin）、输出电压（Vout）和负载条件下的工作频率锁定。充分测试不同占空比和全负载条件，实测不同工况的频率都很稳定，解决COT结构工作频率不稳定的痛点。
转换效率再跃升，节能减排更显著
TPP21206采用了业界先进的封装工艺技术，可实现较高的效率和功率密度。在VIN=12V，VOUT=3.3V，FCCM模式下，带12A满载时800KHz频率下效率可达93.78%，相同BOM及测试条件下，效率可达国内领先水平。
输出纹波再减小，核心供电更放心
随着数字化和AI需求的增长，高性能尤其是先进制程芯片的CORE电源电平越来越低，对供电的纹波要求越来越高。TPP21206在12V转1.2V、满载12A负载时，输出纹波在5mV以内，作为POL电源可直接给负载供电，此性能针对于光模块、AI服务器等CORE供电方案具有更强优势。
温升设计创新低，加速散热更高效
集成低导通阻抗的功率MOSFET和高效的散热设计，让TPP21206在12V转3.3V，满载12A工作时，芯片温升仅30.8℃。对于当下AI服务器等主控芯片算力越来越大的应用情况，尤其是散热和冷却问题已愈发成为性能制约的关键因素，TPP21206更高效的散热设计，为客户提供更舒心的电源方案。
实测温升数据
P1：TPP21206，P2：电感，P3：环境温度
TPP21206产品特性
宽输入电压范围：支持2.7V到16V
输出可调范围：0.6V至5.5V
可调精确电流保护电平
可选工作模式：FCCM和PFM
可选工作频率：600KHz、800KHz和1MHz
可调软起动
全温下精准参考电压：0.6V ±1%
输出电压跟踪和输出电压放电功能
紧凑封装：QFN3×4-21（3mm×4mm）
TPP21206应用场景
TPP21206作为全国产、自主可控的高功率密度DCDC芯片，不仅在性能和成本上有较强优势，其VCC电源轨同时兼容3.3V和5V，也可在不改动外围参数的情况下，直接替换市场上的欧美竞品。
TPP21206集成了更高效的电源环路设计，对PCB版布局和走线的适配性更好，可同时保持轻载DCM和重载CCM下输出的稳定性和一致性，并改善输出电压的jitter抖动。
得益于TPP21206的宽输入电压范围和高功率密度，TPP21206也能够高效地工作在低压母线系统如5V或3.3V，在VIN=3.3V，VOUT=1.2V，FCCM模式下，峰值效率可达95.26%。随着5G通信和AI服务器的升级，光模块的传输速率已提升至800G/1.6T级别，对功耗的要求日益严格，TPP21206可为数据中心、光模块的供电方案提供高性价比选择。
