圣邦微电子推出 SGM42618，一款支持 1/32 细分的步进电机驱动器。该器件可应用于机器人、纺织设备、扫描仪、定位与跟踪设备及打印机等。
SGM42618 是一款高性能的双极性步进电机驱动器，专为打印机、扫描仪和机器人等设备的自动定位和运动控制而设计。该驱动器集成了两个H桥，分别用于驱动双极性步进电机的两个电机绕组，内部集成细分控制逻辑电路，通过斩波控制绕组两端的电压来精确调节电机绕组电流。

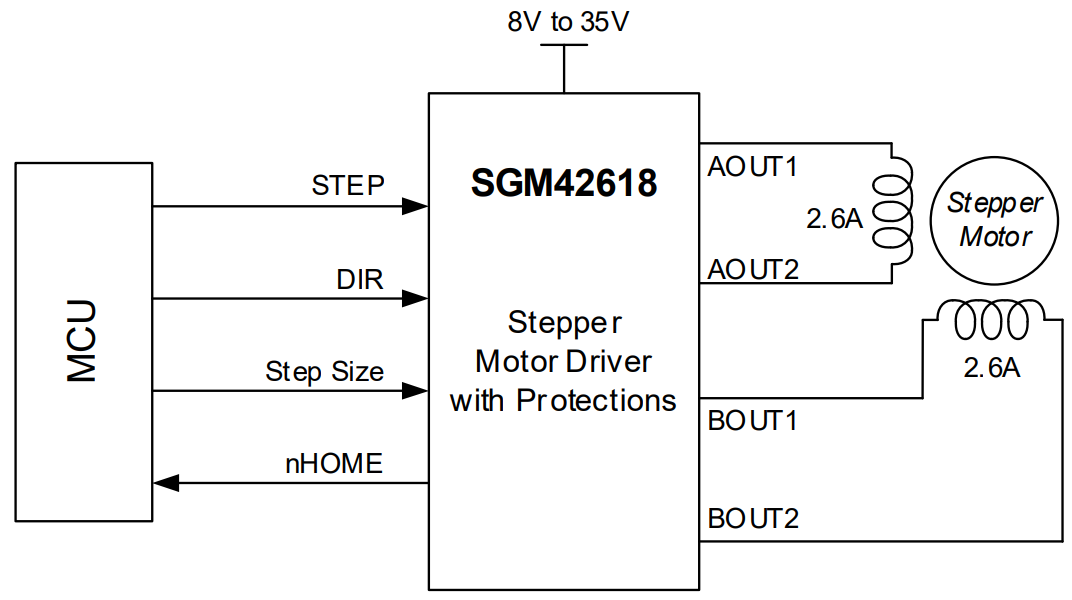

该驱动器提供步进（STEP）和方向（DIR）输入接口，便于与各种控制器无缝连接。此外，还提供两个细分配置引脚（USM0 和 USM1），用于灵活选择细分数。
通过在 DECAY 输入端施加适当的电压，用户可以选择快衰、慢衰和混合（先快后慢）衰减模式。同时，芯片还集成自动衰减模式，可以自适应地适配不同规格参数的步进电机，节省开发和调试时间。可编程消隐时间和关断时间，以及多样化的衰减模式选择，使得该驱动器极为灵活，能够驱动各种步进电机，每个绕组的电流可高达 2.6A。
在技术规格方面，SGM42618 的电机电源电压范围为 8V 至 35V，每个绕组的电流可高达 2.6A。+25℃ 环境温度下导通电阻仅为 0.4Ω（高边+低边），能够有效降低能耗并提高效率。支持 1、1/2、1/4、1/8、1/16 和 1/32 多种细分步进模式，满足不同应用场景的精确控制需求。电压欠压锁定（UVLO）功能涵盖 VM、VCC、VCP、VGD 等供电电压，该驱动器还具备全面的保护功能，包括过流保护、短路保护、欠压锁定和过温关断，进一步增强了设备在各种工作条件下的可靠性和安全性。
该驱动器采用符合环保理念的 TSSOP-28（裸露焊盘）绿色封装，具有良好的散热性能和环境友好性。
