近日，纳祥科技在原来的产品基础上，更新了一款高性能的集成音频编码器 NX9019。NX9019 能够以高达 192kHz 的采样率执行立体声模拟到数字（A/D）转换，最高支持 24 位串行值，动态范围达114dB，总谐波失真加噪声（THD+N）低至-100dB。




（一）NX9019芯片概述

纳祥科技NX9019 集成了可选择的软斜坡和过零点过渡功能，以消除咔嗒声和爆破音。对于32kHz、 44.1kHz 和 48kHz 的采样率，标准 50/15µs 去加重功能可用，以兼容使用 50/15µs 预加重技术制作的数码音频节目。集成电平转换器使得NX9019 与运行在广泛逻辑电平范围内的其他设备之间的接口变得简单。

片上振荡器消除了外部晶体振荡器电路的需求。这可以降低整体设计成本并节省电路板空间。 NX9019 在没有应用主时钟的情况下自动使用片上振荡器，使这一特性易于使用。

在性能上，NX9019可功能覆盖CS5361，CS5381，PCM1804，AKM5704。

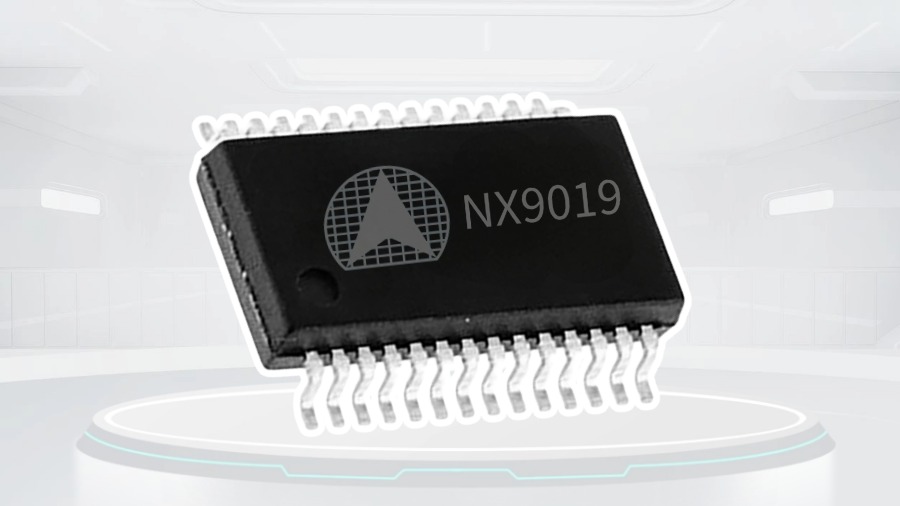

▲NX9019芯片主图




（二）NX9019主要特性

在芯片特性方面，NX9019主要表现如下：

① 114dB动态范围
② -100dB THD+N
③ 最高192kHz采样率
④ 差分模拟输入
⑤ 多位 Delta-Sigma 转换
⑥ 高通滤波器或直流偏移校准
⑦ 低延迟数字抗混叠滤波
⑧ 16 位数据自动抖动处理
⑨ 可选择的串行音频接口格式，24位左对齐方式或24位I2S

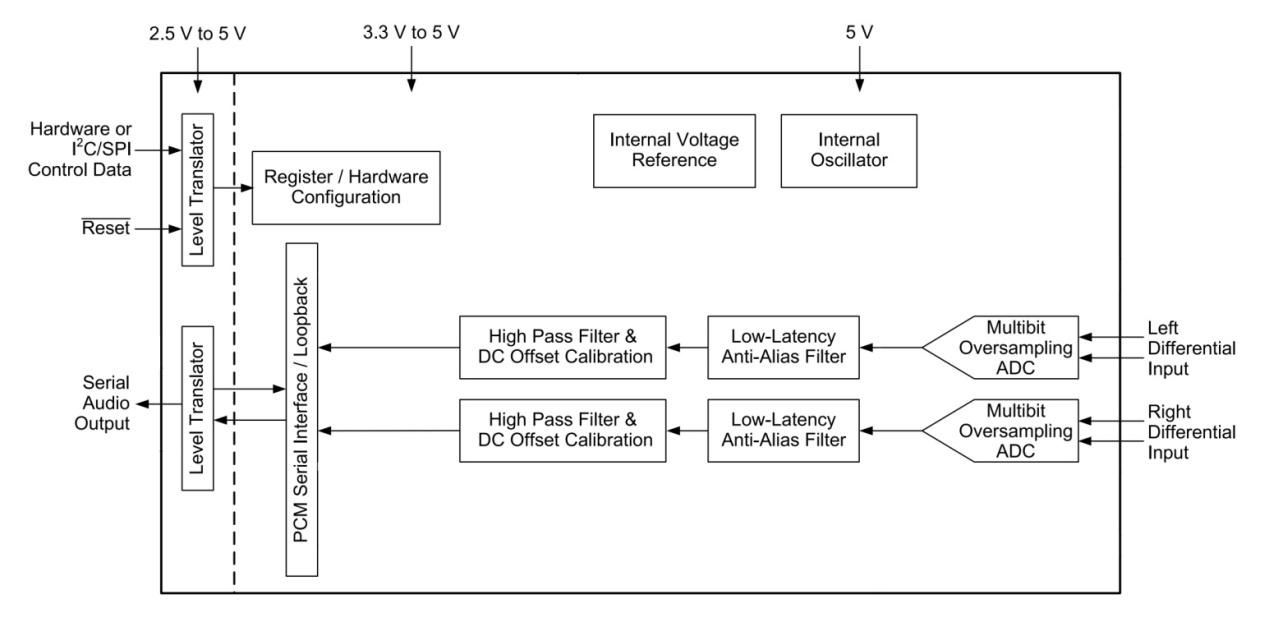

▲NX9019功能框图




（三）NX9019芯片亮点

作为一款专业的HIFI 114DB音频模拟转数字信号转换器，NX9019具备宽动态范围、低失真、低噪声的特质。

①宽动态范围
NX9019拥有114dB的宽动态范围，能够处理幅度变化范围极广的信号，因此可适应各种信号条件，提供高品质的音频输出。

②低失真低噪声
NX9019采用差分架构，这种设计在信号处理方面表现卓越，能够有效抑制共模噪声和干扰。它还实现-100dB超低THD+N，精准还原音频细节。

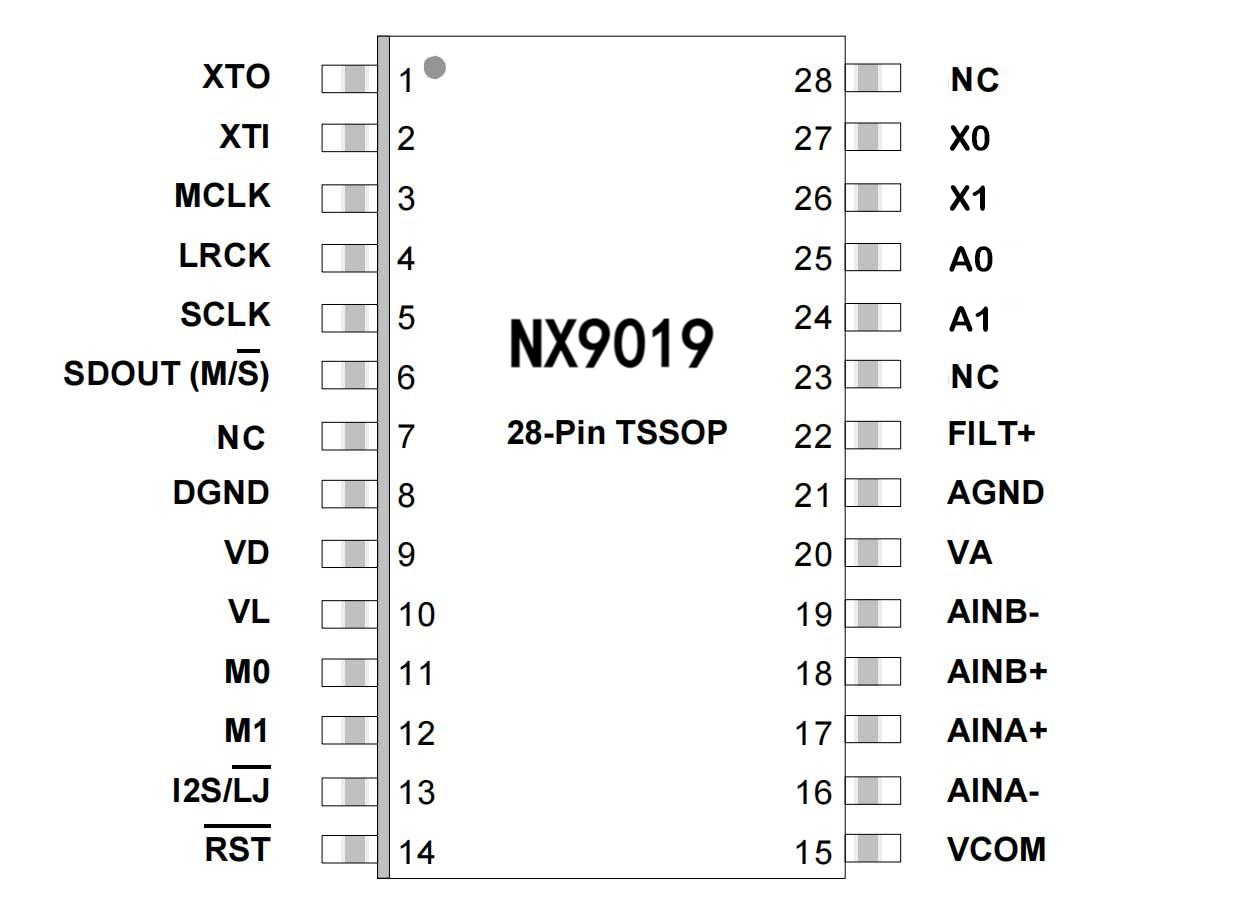

▲NX9019管脚配置




（四）NX9019应用领域

目前，NX9019能被广泛应用于A/V 接收器、 DVD-R、 CD-R、数字调音台、效果处理器、机顶盒系统和汽车音响系统中，满足数字时代消费者对高指标高清晰高动态范围的听觉的享受。

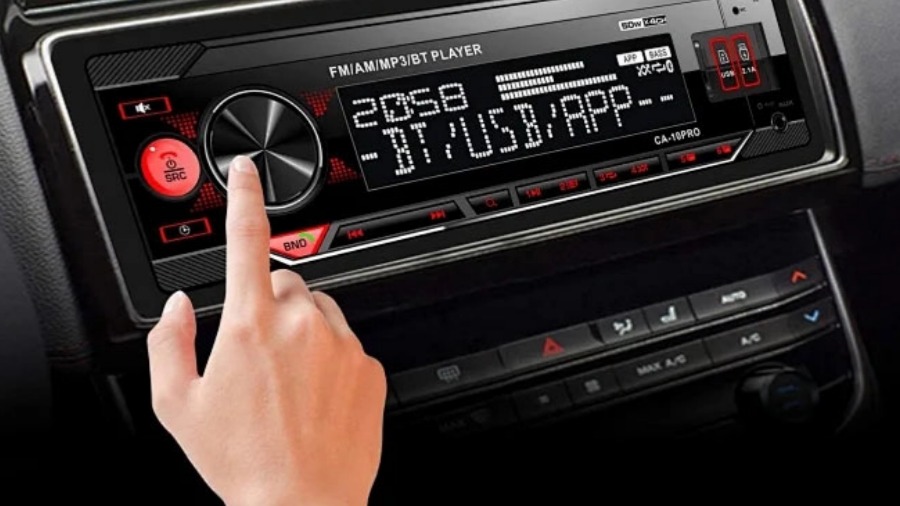

▲NX9019应用示例图
