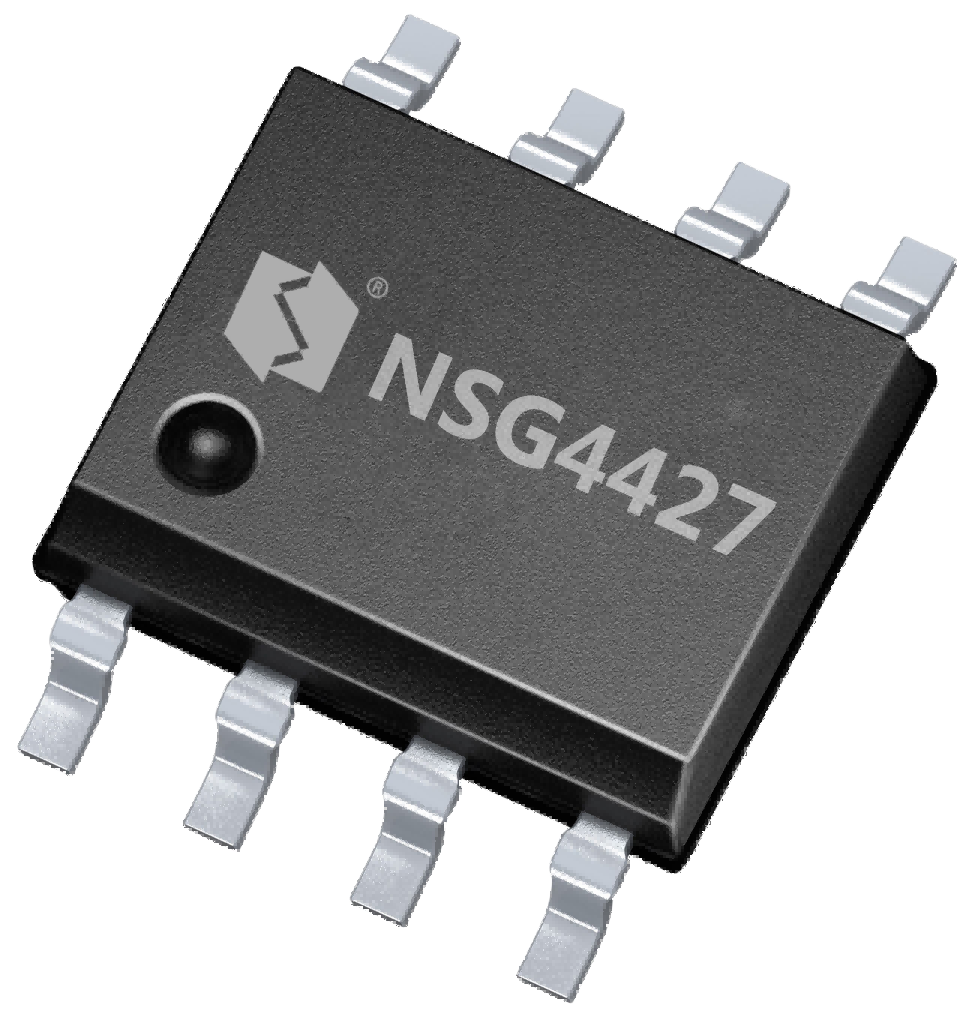

NSG4427是低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性。输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。并联两通道使用可以实现驱动能力增强。

 产品特性：

• PIN2PIN替换Infineon IR4427，Microchip TC4427
• 双通道输入输出同相位
• 兼容3.3V输入逻辑
• 工作范围：5V~25V
• 锁存保护：可承受0.5A反向电流
• 驱动电流能力：拉电流/灌电流=2A/2A
• SOP8封装

推荐的应用范围

双通道典型应用电路

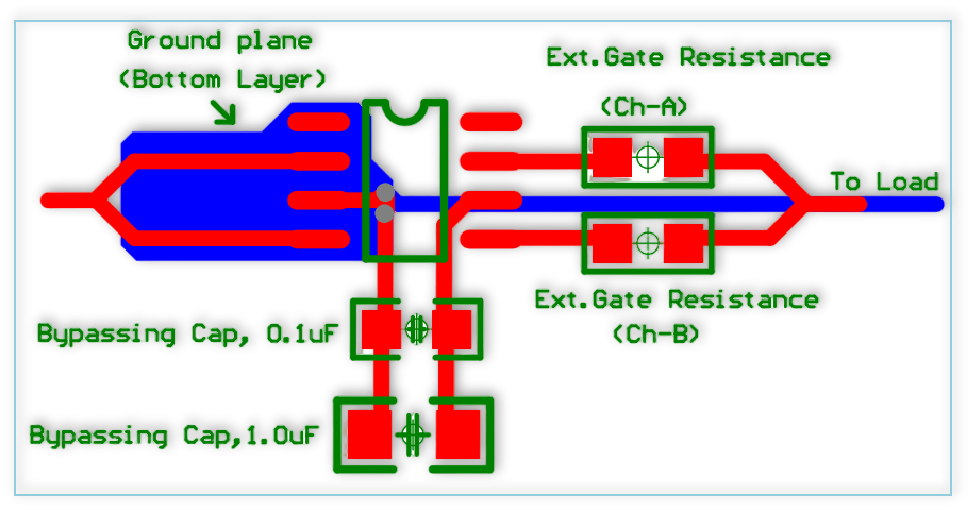

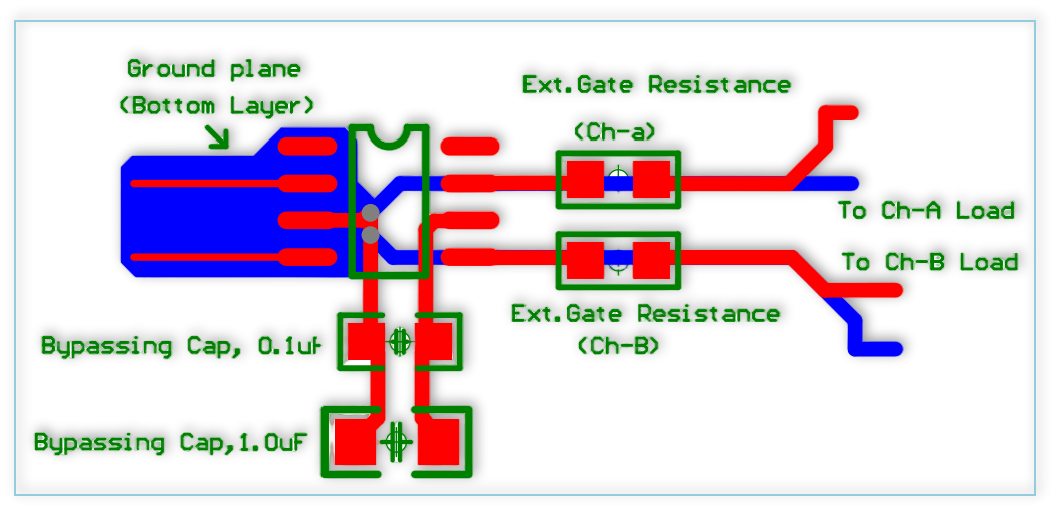

PCB布局参考

并联双通道测试数据

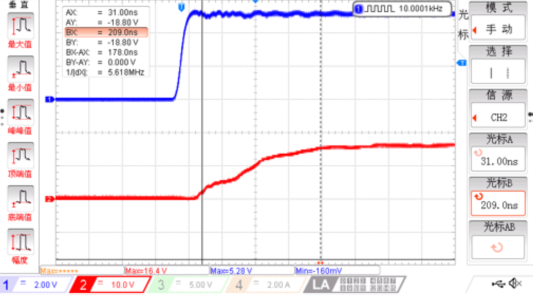

单通道测试

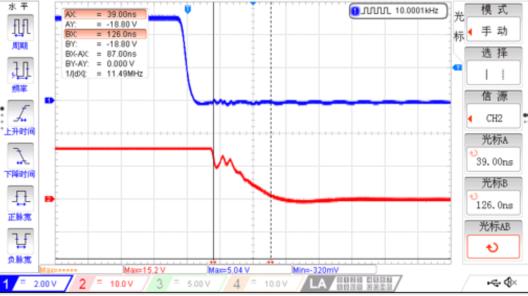

双通道并联测试

并联后预驱有更强的驱动能力，实测10nF负载条件，并联双通道后Tr、Tf时间近似减半。
