在前一篇文章中，主要讨论了国产车规级BMS AFE厂商及其产品，本文将主要介绍国产非车规级BMS AFE厂商及其产品布局。其实国产BMS AFE芯片也是近几年才开始崛起，其产品主要应用在了电动工具、扫地机器人、无人机、无绳吸尘器、电动两轮车等市场。

根据芯查查的了解，目前国内非车规BMS AFE芯片玩家中有初创公司、传统电源芯片厂商、模拟芯片厂商、MCU厂商等等。有的产品已经量产，有的开始送样，也有的还在研发当中。近期芯查查对此进行了一番梳理。

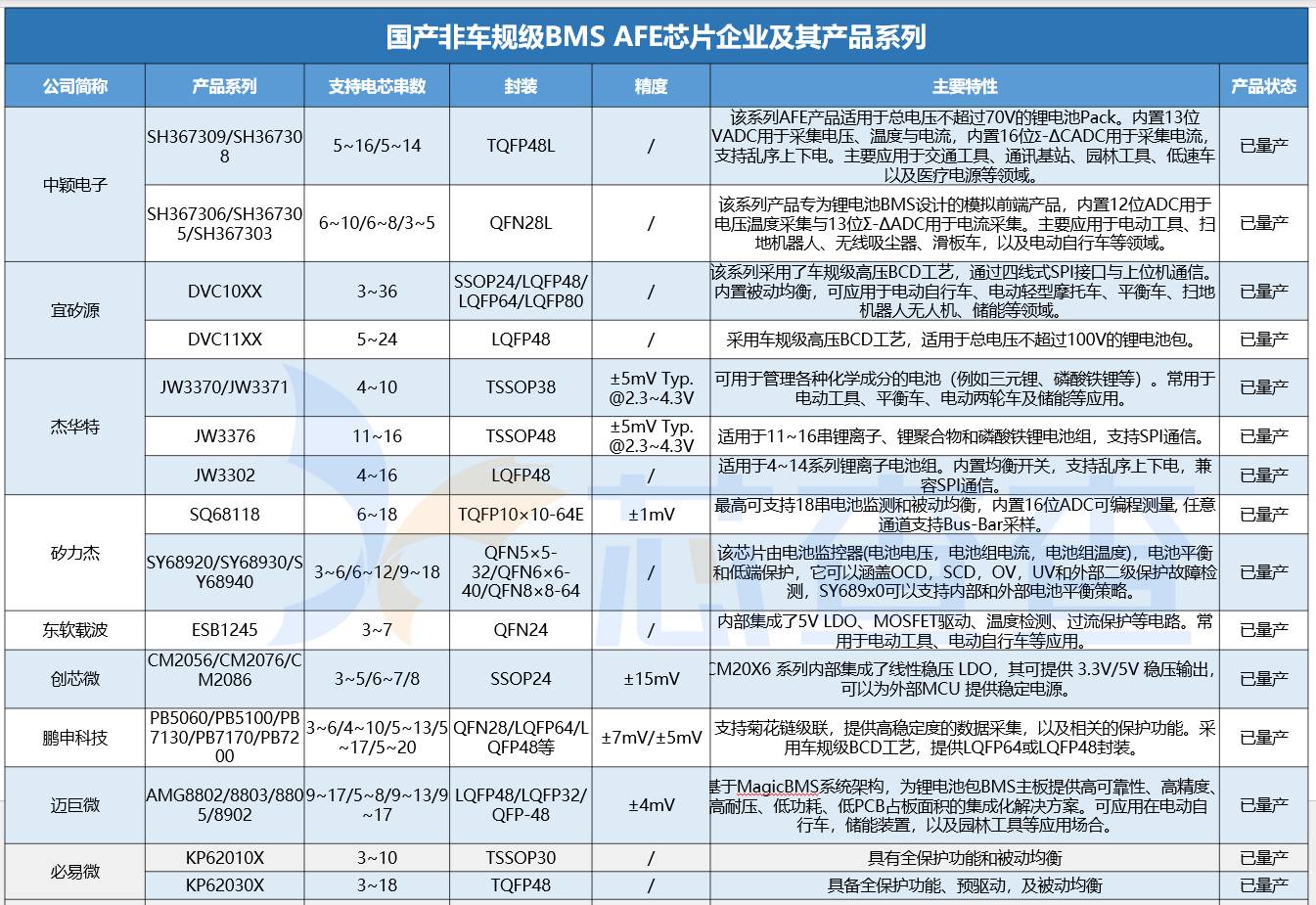

图：部分国产非车规级BMS AFE芯片厂商及其产品（来源：各公司官网、芯查查）

中颖电子：从MCU到BMS AFE芯片

中颖电子主营的产品包括MCU芯片及OLED显示驱动芯片两大类，该公司1994年成立后，前8年主要开发显示屏驱动芯片为主，2002年开始开发自有品牌芯片，并于2003年推出小家电MCU，进入小家电市场。2007年开始投入锂电池管理芯片的研发，布局电源领域的技术。2010年首款锂电池管理芯片问市，早期产品主要应用于笔记本电脑和手机的维修市场。2016年，其锂电池管理芯片通过国际一线笔记本电脑大厂的认证，2020年导入电动两轮车市场。

中颖电子的BMS AFE芯片，单芯片兼容3~16串动力锂电池系统，提供BMS所需的单节电压值、电流值，以及温度值。比如：

SH367306适用于6~10串锂电池包，集成了硬件过充电保护功能，支持电芯乱序上下电，具有12位ADC电压采集，13位ADC电流采集，具有TWI通讯接口，CEC-8校验。工作电压范围位8V~50V。

SH367309适用于5~16串，总电压不超过70V的锂电池Pack。该芯片工作在保护模式下，可独立保护锂电池Pack。提供过充电保护、过放电保护、温度保护、充放电过流保护、短路保护、二次过充电保护等。集成平衡开关提高电芯一致性。而工作在采集模式下，可配合MCU管理锂电池Pack，同时使能所有保护功能。

此外，SH367309内置VADC，用于采集电芯电压、温度以及电流；内置CADC采集电流，用于统计Pack剩余容量；内置EEPROM，用于保存保护阈值及延时等可调参数；内置TWI通讯接口，用于操作相关寄存器及EEPROM。

宜矽源：聚焦BMS AFE芯片的初创厂商

宜矽源半导体南京有限公司，成立于2016年，主要专注于高端模拟芯片研发设计和销售，其产品以BMS AFE芯片为主。该公司应该是跟南京集澈电子是同一家公司，因为他们官网上产品的型号都是一样的，而且官网联系邮箱的地址也是同一个，不过宜矽源官网上的产品信息更加齐全。

据其官网信息，该公司BMS AFE产品主要有DVC10XX系列和DVC11XX系列两个纯BMS AFE芯片产品，以及DVC20XX与DVC21XX两个集成了MCU内核的产品。

DVC11XX系列产品，采用了车规级高压BCD工艺，广泛应用于汽车电子，工业控制等领域。DVC11XX系列高边驱动产品在过温、过流、欠压保护，以及诊断等方面表现出色。最高可支持24节，耐压高达130V。目前该系列累计出货数百万颗。

值得一提的是，根据该公司官网的最新的信息，5月23日，其DVC11XX系列芯片获得了第三方集成电路测试服务企业合肥科微芯测颁发的AEC-Q100认证证书。

DVC20XX系列产品内部包含了AFE和8位MCU内核，是基于DVC10XX系列的系统化、平台化的产品迭代和技术创新。产品的可靠性、稳定性，及在不同工业应用环境下的性能表现，均达到了非常严苛的指标性要求，可满足工业客户的差异化应用需求。比如DVC2006内部就集成了8051内核，16K Flash和1K SRAM。

DVC21XX系列产品内部包含了AFE和32位MCU内核。

杰华特：传统模拟厂商进军BMS AFE市场

杰华特微电子成立于2013年，是一家快速成长的高性能模拟和数模混合半导体供应商。该公司在一家传统的模拟芯片厂商，如今也开始进军BMS AFE市场，其BMS AFE芯片主要用于电动工具、吸尘器、两轮车、园林工具、储能等电池管理系统。

其量产的BMS AFE芯片有JW3302、JW3370、JW3371、JW3376，

JW3302适用于4~14系列锂离子电池组。通过SPI通信，主控制器可以使用JW3302实现多种电池组管理功能，如监控(电池组电压、电池组电流、电池组温度)、保护(控制充电/放电FET)、均衡等功能。芯片内集成的模数(A/D)转换器可以实现系统关键参数的纯数字读取。

JW3376是一种多电池组监控和保护 IC，包括一个 14 位 ADC 对电池电压进行采样，16路电压采集通道，精度为±5mV@2.3-4.3V，4 通道热敏感测，精度±1℃、电池过压/欠压和温度保护，11-16 串电池平衡、16 位 ADC感测充电/放电电流、充电/放电过流保护、放电短路保护、可靠的 SPI 通信（模式3）3.3V LDO 输出用于外部应用、外部保护 N-MOS 高驱动能力：12mA/86mA、主集成预充电/放电功能，提供封装：TSSOP48。

矽力杰：从电源芯片切入BMS AFE赛道

矽力杰是一家电源模拟芯片厂商，其主要的产品包括直流转换芯片、交直流转换芯片、多路电源管理芯片、LED照明芯片、电源管理系统芯片、电源模块、马达驱动等。如今该公司推出多款BMS AFE芯片，比如SY68920/68930/68940、SQ68118。

其中，工业储能BMS AFE芯片SQ68118可在-40~125℃环境温度下运行，最高可支持18串电池监测和被动均衡，内置16位ADC可编程测量, 任意通道支持Bus-Bar采样。电压采样精度常温可以到±1mV, 全温度范围和全电压供电也能保证5mV测量精度。采样通道耐压最高可以支持 ±100V，最大程度满足新国标对电力系统电流、电压、温度的数据采集的要求，SQ68118配备完善的智能热管理功能，内置独立的过压欠压保护，其配备的超低静态电流关机唤醒模式，休眠保护模式及通信激活模式，极大程度延长电池使用寿命，提高电力系统安全可靠性。

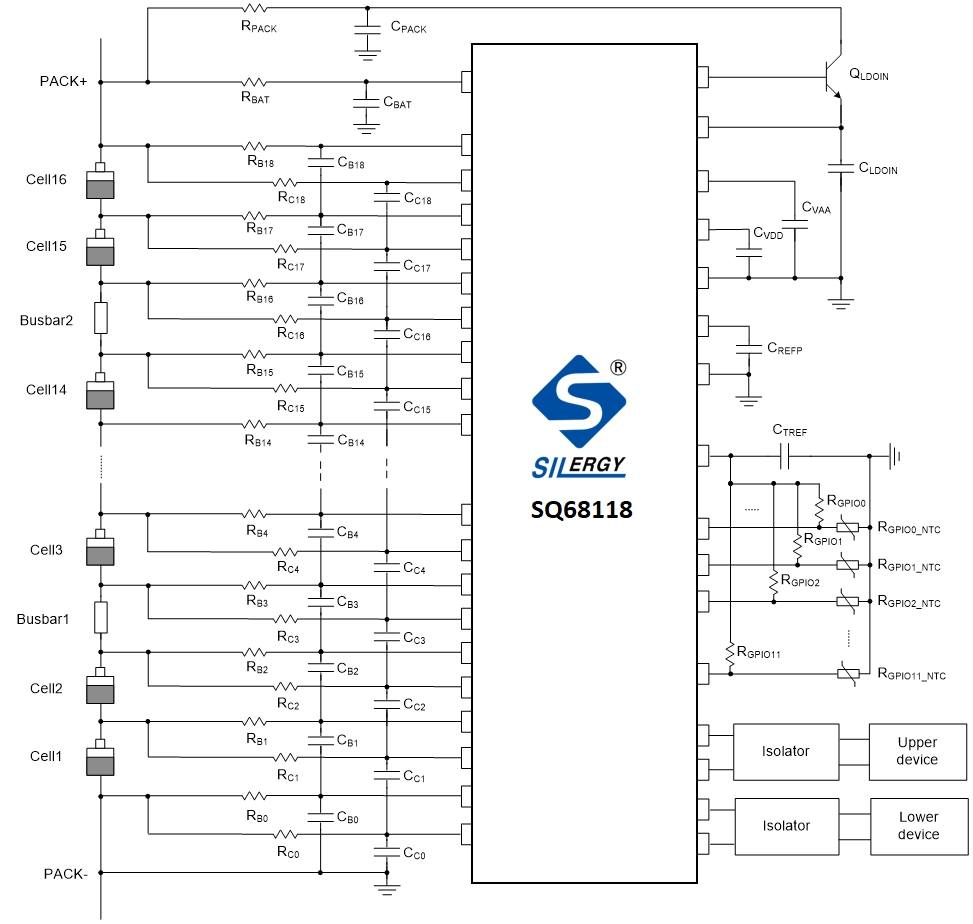

图：矽力杰SQ68118芯片典型应用框图（来源：矽力杰）

东软载波：从MCU到BMS AFE芯片

上海东软载波微电子有限公司（前身为上海海尔集成电路有限公司）专注芯片设计20多年，于2015年被青岛东软载波科技股份有限公司合并。

其BMS AFE芯片ESB1245NG可以协同外部MCU为各电池单元提供充放电均衡管理。该芯片可以支持高达3~7节锂电池串联组成的锂电池组的应用。

ESB1245NG内部集成了5V LDO（LDO为外部MCU提供电源）、MOSFET驱动、电池电压检测、电池单元均衡、I2C通信与接口、电流检测放大器、温度检测、过流保护、CH_FET/DS_FET驱动电路的短路电流保护、比较器（用于放电通路的短路检测）。

外部MCU可以通过I2C总线读取任意电池单元的电压（0.5V-5.0V）。通过对I2C接口的控制，MCU中的ADC可以测量ESB1245NG芯片内部的不同电压（电池电压、电池充放电电流和芯片内部温度）。各电池单元都可以被MCU控制，并通过MCU中的ADC对其进行测量。从通道选择到测量完成，整个过程的读取时间大约为150us。

创芯微：消费级BMS AFE芯片玩家

该公司成立于2017年5月，是一家专注于高精度、低功耗电池管理及高效率、高密度电源管理芯片研发和销售的集成电路设计公司，公司总部位于深圳市龙岗区宝龙科技城智慧家园，在珠海和西安设有研发中心，在苏州设有销售和技术中心。公司创始团队来自全球知名IC设计公司，核心团队拥有超过15年以上电池管理芯片（BMS）和电源管理芯片（PMIC）设计、研发和生产测试经验。

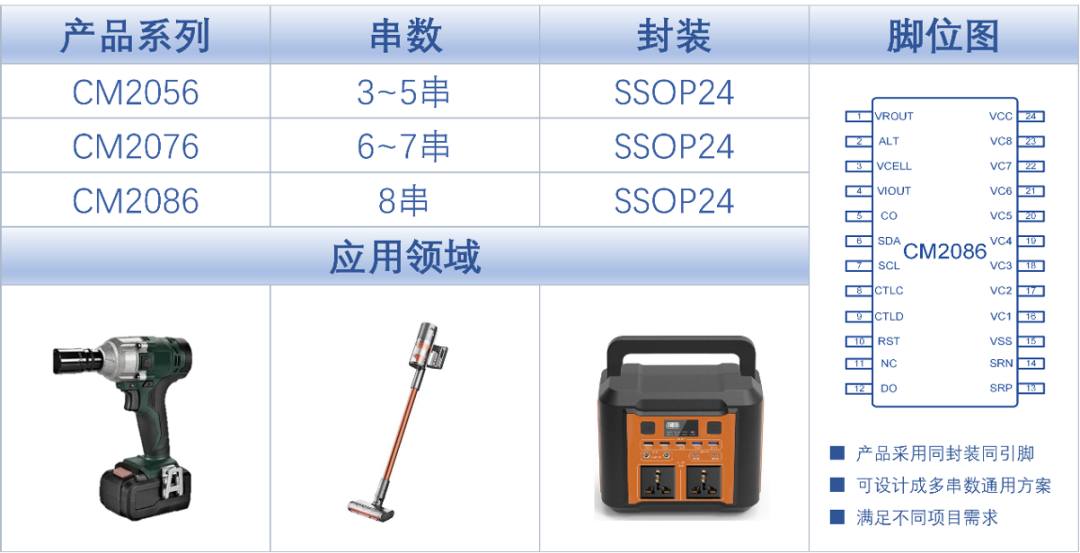

创芯微CM20X6系列内部集成了线性稳压LDO，其可提供3.3V/5V稳压输出，可以为外部MCU提供稳定电源。MCU通过内部ADC可以测量CM20X6系列输出的电压电流信息，并通过设定的程序来判断电池组是否需要过压、过流等保护动作。

创芯微CM20X6芯片可覆盖电动工具、吸尘器、扫地机、储能电源、后备电源等应用领域以及其他使用锂电池组供电的设备，未来有可能会向大型电动工具、大型家电等应用领域延展。

鹏申科技：BMS AFE芯片为主的初创公司

鹏申科技成立于2017年，是一家专注于先进模拟集成电路设计的高科技公司。目前，该公司主要产品为锂电池多节管理芯片和电源转换芯片，产品可广泛用于储能、通讯、汽车、无人机、电摩、二轮车、滑板车、特种车辆、机器人、电动工具等领域。其BMS AFE产品主要有PB5060（3~6串）、PB5100（4~10）、PB7130（5~13串）、PB7170（5~17串）、PB7200（5~20串）。

其中PB7200是为该公司针对储能行业推出的拳头产品，采用车规级BCD工艺，LQFP64或LQFP48封装。单颗支持5~20串电池级联应用，可扩展菊花链，最高可达640串，支持2300V电压电池，完整的硬件保护功能。在17串的基础上，优化了数据通讯，保护功能；同时在级联的基础上，配合调度系统，独立运行自动调度测量模式和提供灵活的低功耗，完备了充放电管理、自恢复及故障保护功能，极大的节省了系统资源和功耗。除了储能行业，也适用于电摩等产品。该产品已经批量上市。

结语

除了上面介绍的这几家，迈巨微、航天民芯、必易微、汐微科技、灵矽微、凹凸科技、赛微微电、华泰半导体等都有量产的BMS AFE芯片产品，还有钜泉科技的针对工业应用的BMS AFE产品已经开始给客户送样；芯海科技的车规级12~18串BMS AFE芯片还在研发当中；中微半导体的BMS AFE芯片产品也正在研发中……

自从锂电池的应用越来越广之后，BMS的用量也快速提升，很多半导体厂商都看到了这里的机会，如此多的厂商加入，估计未来的竞争会相当激烈。
