产品 | 上海贝岭推出24位高精度低功耗模数转换器BL1091系列产品

来源: 上海贝岭 2026-10-30 14:32:58

上海贝岭最新推出SPI接口的低噪声、低功耗、高精度24位Σ-Δ型模数转换器系列产品BL1091(BL1091-8/BL1091-4)。BL1091集成了交叉点多路复用器(X-MUX)、可编程增益放大器(PGA)、低漂移带隙基准电压源和内部时钟振荡器,最高输出数据速率可达19.2 kSPS(全功率模式)。



BL1091内置1至128倍的可编程增益放大器(PGA),采用2.5 V外部基准电压源时,可实现直接测量双极性范围为±19.53 mV至±2.5 V输入信号。内置交叉点多路复用器(X-MUX)可实现8个差分输入或15个单端/伪差分输入测量(BL1091-4为4个差分或7个伪差分输入),并支持各通道独立配置增益、滤波器和数据速率。



BL1091采用32引脚QFN32封装(BL1091-4同时提供24引脚TSSOP封装),额定温度范围为-40℃至+125℃。

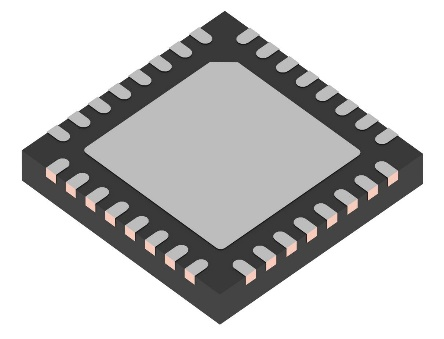

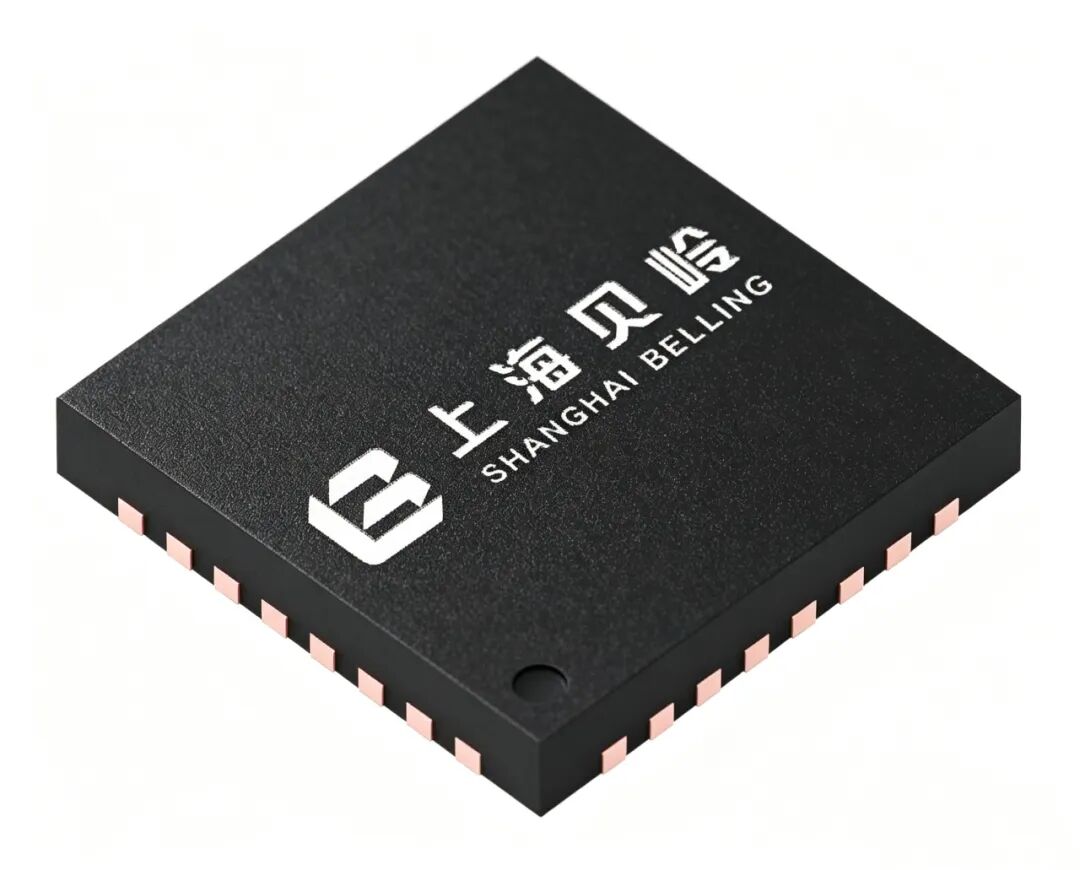

图 1 QFN32封装3D图

  

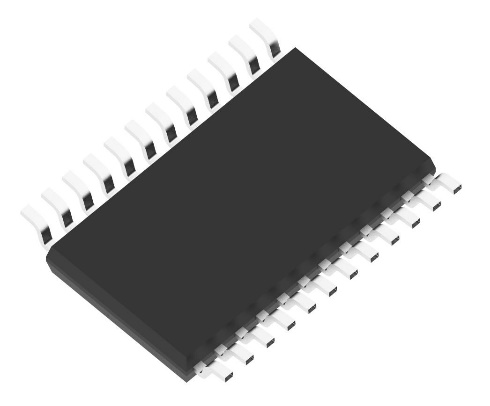

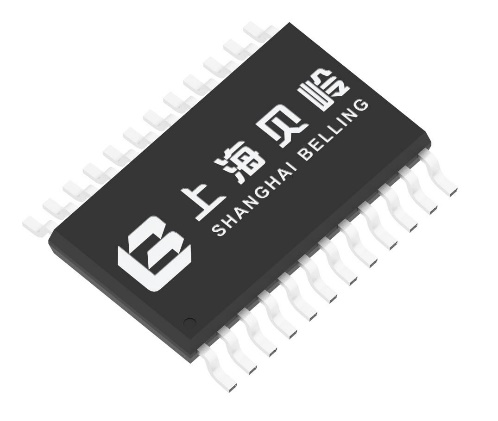

图 2 TSSOP24封装3D图

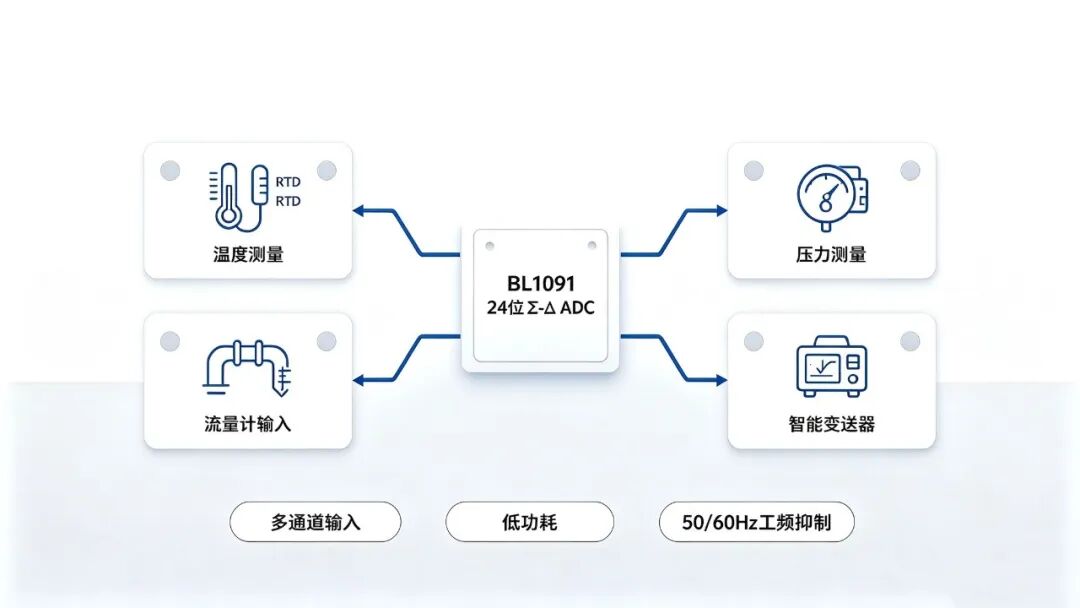

应用场景

温度测量(RTD/热电偶)
压力测量
工业过程控制
仪器仪表
智能变送器

系统框图

BL1091不仅提供了非常高的信号链集成度,也集成了可同时抑制50 Hz/60 Hz工频干扰的增强型数字滤波器,当输出数据速率为25 SPS(单周期建立),可实现超过80 dB的抑制性能。其它主要集成特性包括可编程低漂移激励电流源、开路检测电流(burnout)、偏置电压发生器、低压侧功率开关(PSW)和内部温度传感器。片内具有丰富的诊断功能(CRC校验、信号链检查、串行接口检查),同时支持自校准和系统校准,可对失调误差和增益误差进行周期性修正。

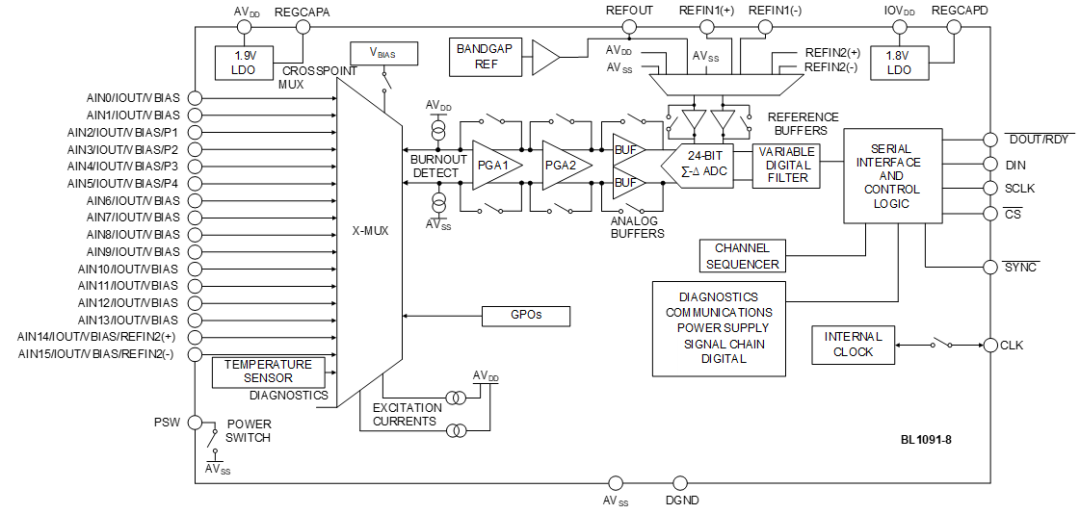

图 3  BL1091-8系统框图

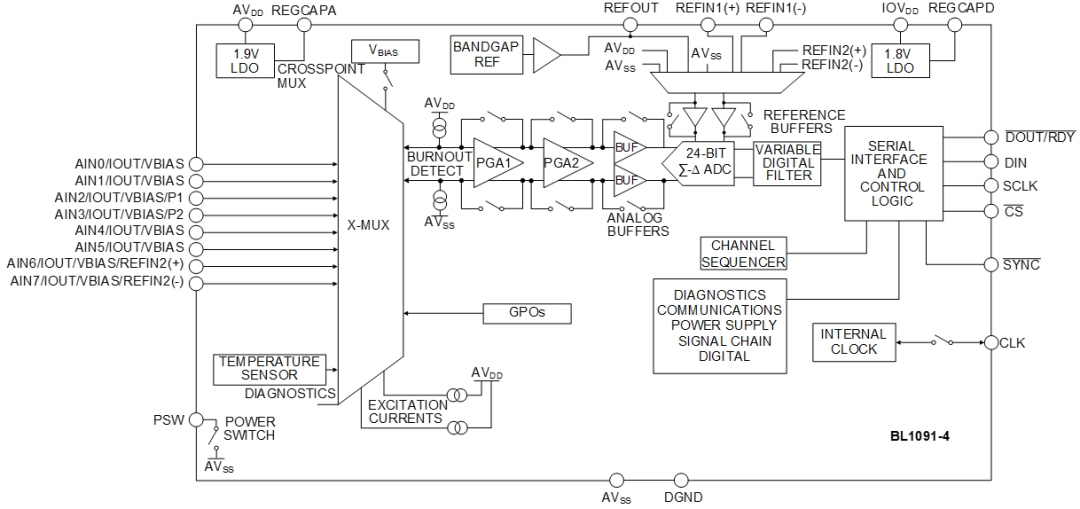

图 4 BL1091-4系统框图

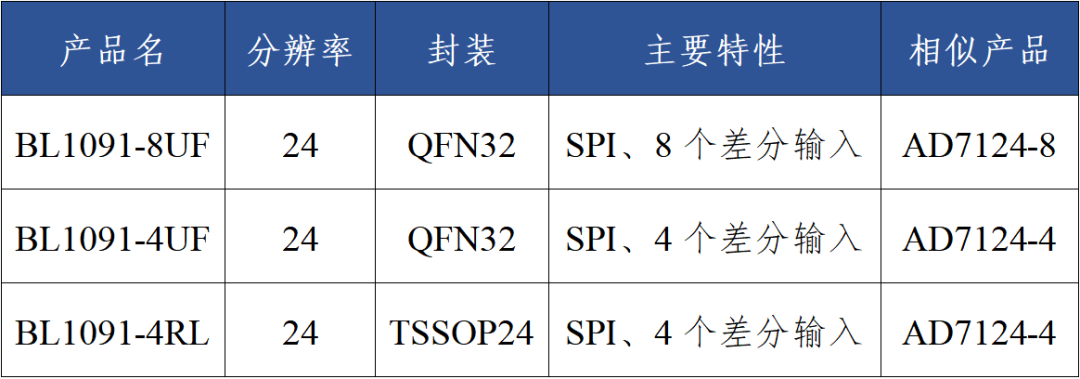

产品规格

产品特性

注:除非另有说明,TA = 25°C, AVDD = IOVDD = 3.3 V, AVSS = DGND = 0 V,REFINx(+) = 2.5 V,REFINx(−) = AVSS。

(一)低功耗

BL1091以6.25 SPS速率连续采样时,全温下模拟功耗低至350 μA(low power);数字功耗低至110 μA。

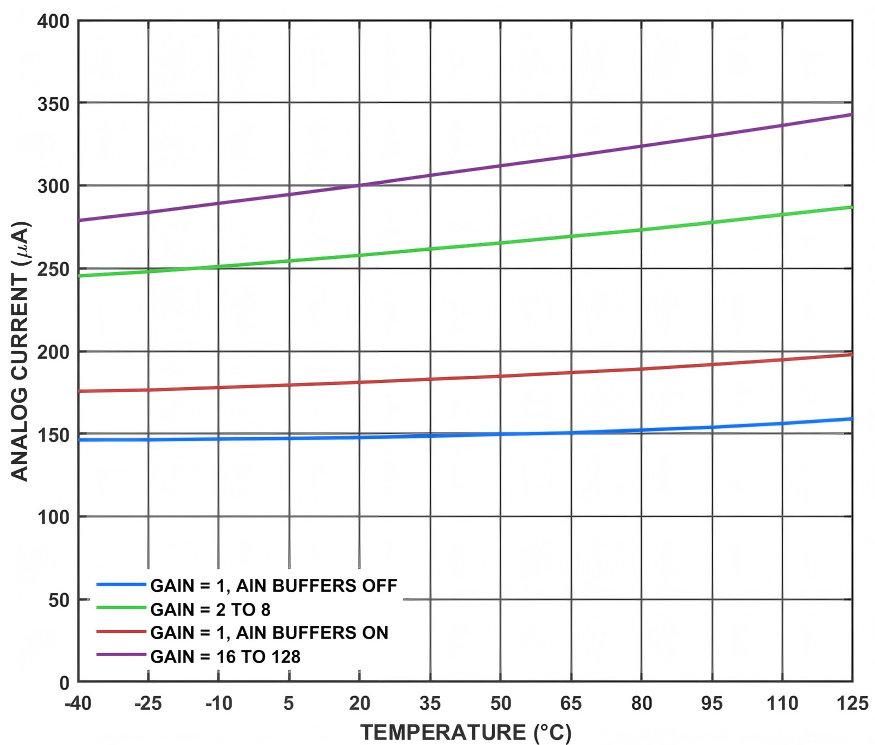

图 5 连续转换模式下模拟电流vs温度(low power)

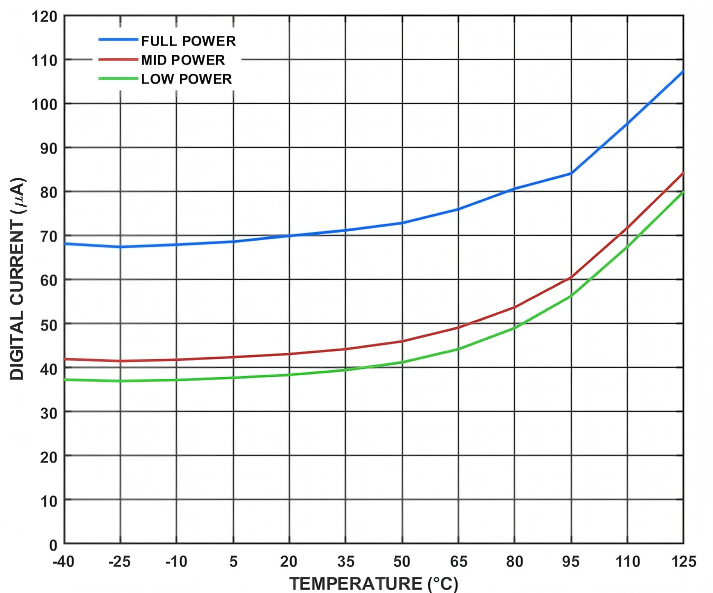

图 6 连续转换模式下数字电流vs温度

(二)高精度

BL1091全系产品具有出色的噪声特性和线性度,有效分辨率可达23.9 Bit。输入范围为±2.5V时,BL1091全系产品INL典型值为±4 PPM OF FSR(增益=1)。

  

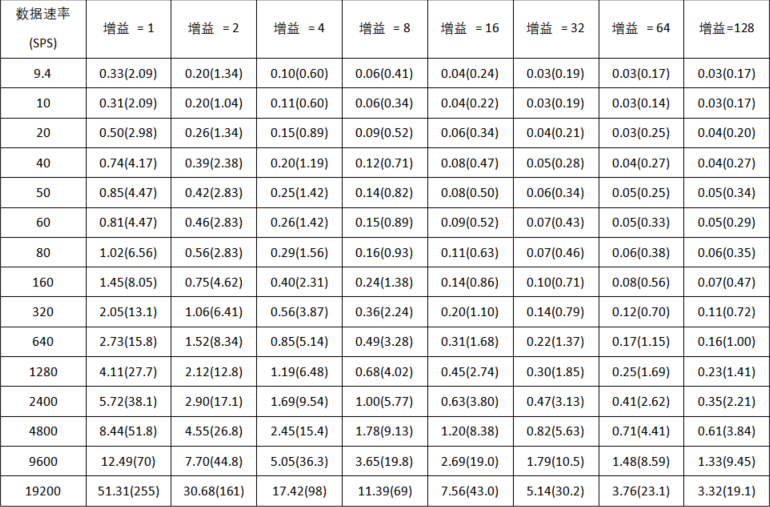

表 1 均方根噪声(峰峰值噪声)与增益和输出数据速率的关系(µV),sinc4,全功率模式

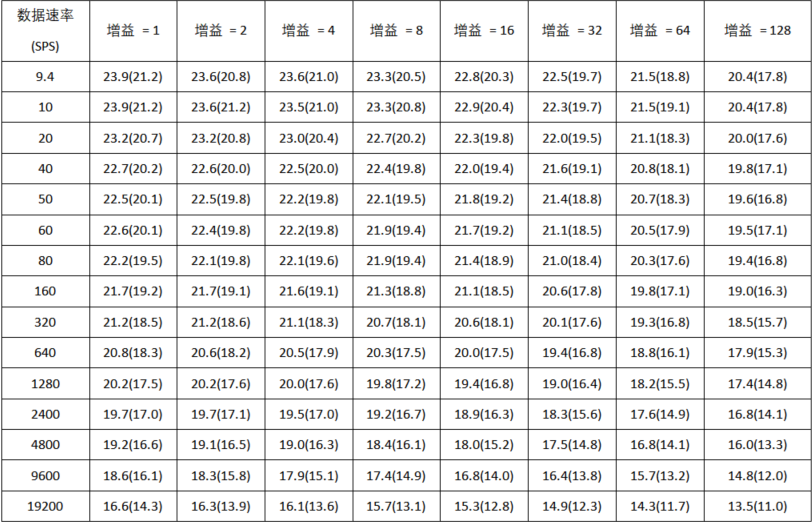

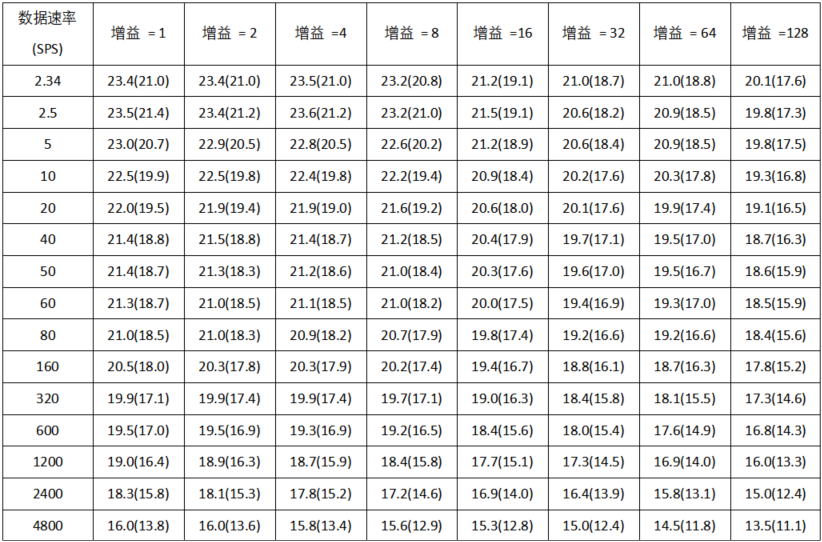

表 2 有效分辨率(峰峰值分辨率)与增益和输出数据速率的关系,sinc4,全功率模式

  

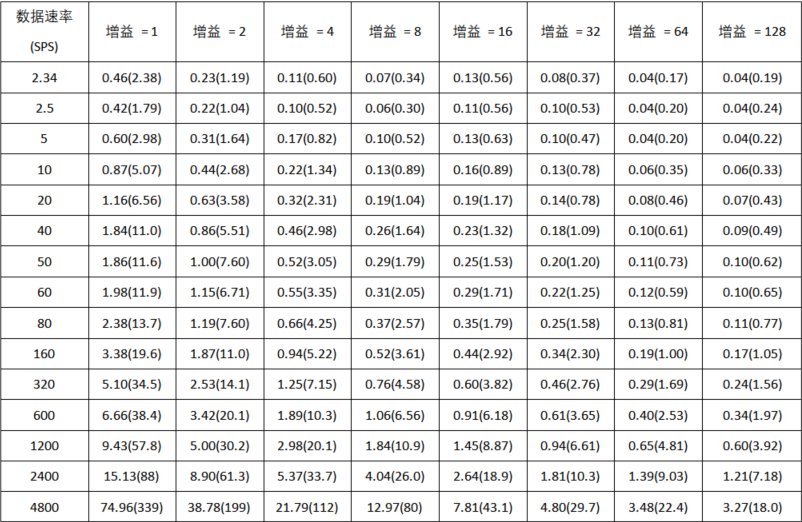

表 3 均方根噪声(峰峰值噪声)与增益和输出数据速率的关系(µV),sinc4,中功率模式

表 4 有效分辨率(峰峰值分辨率)与增益和输出数据速率的关系,sinc4,中功率模式

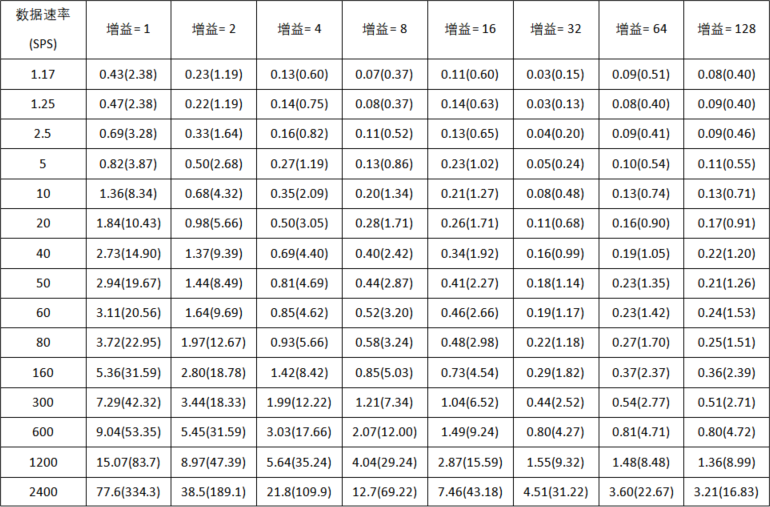

表 5 均方根噪声(峰峰值噪声)与增益和输出数据速率的关系(µV),sinc4,低功耗模式

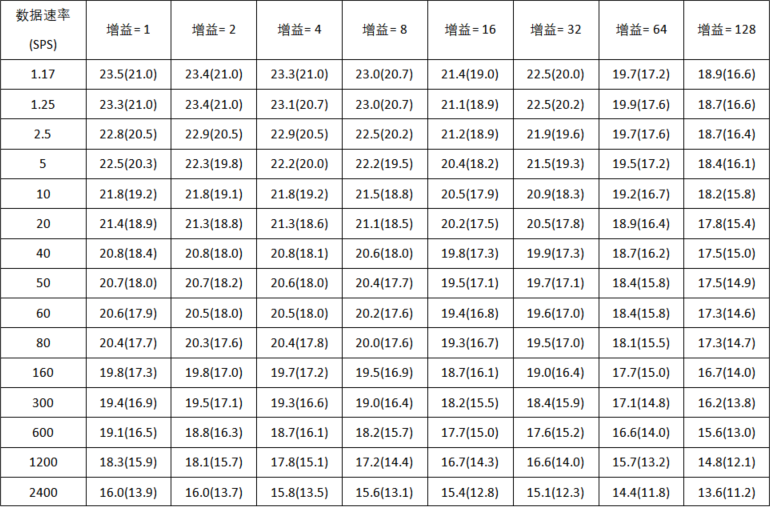

表 6 有效分辨率(峰峰值分辨率)与增益和输出数据速率的关系,sinc4,低功耗模式

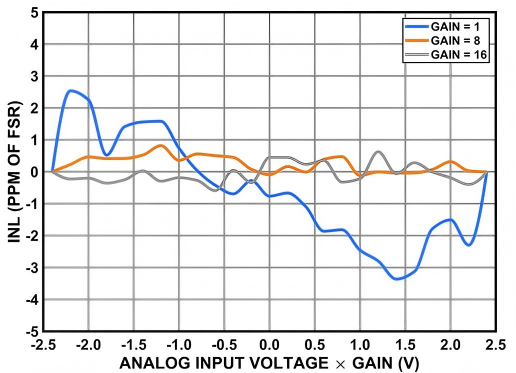

图 7 INL vs Input Signal

(ODR = 50 SPS,外部2.5 V基准电压源)

应用框图

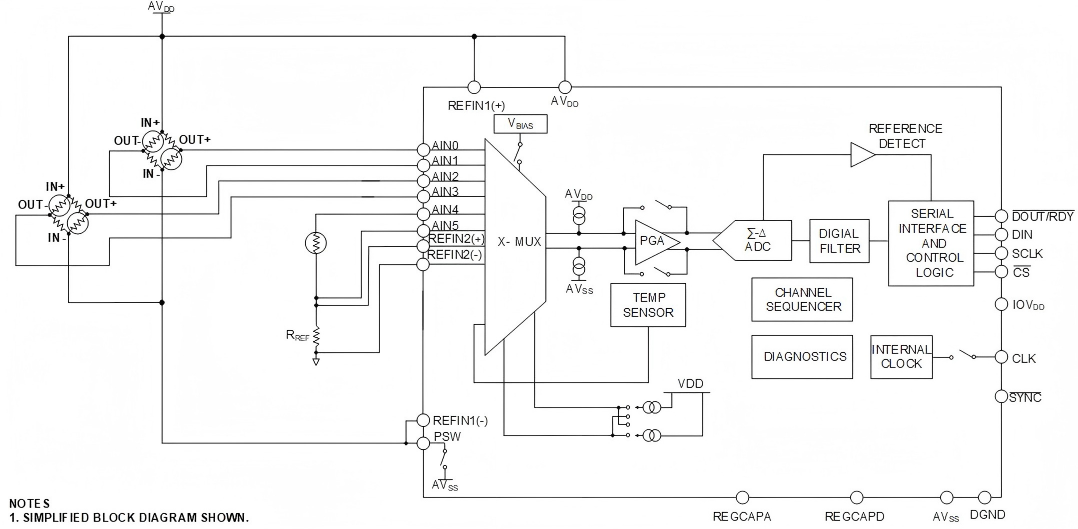

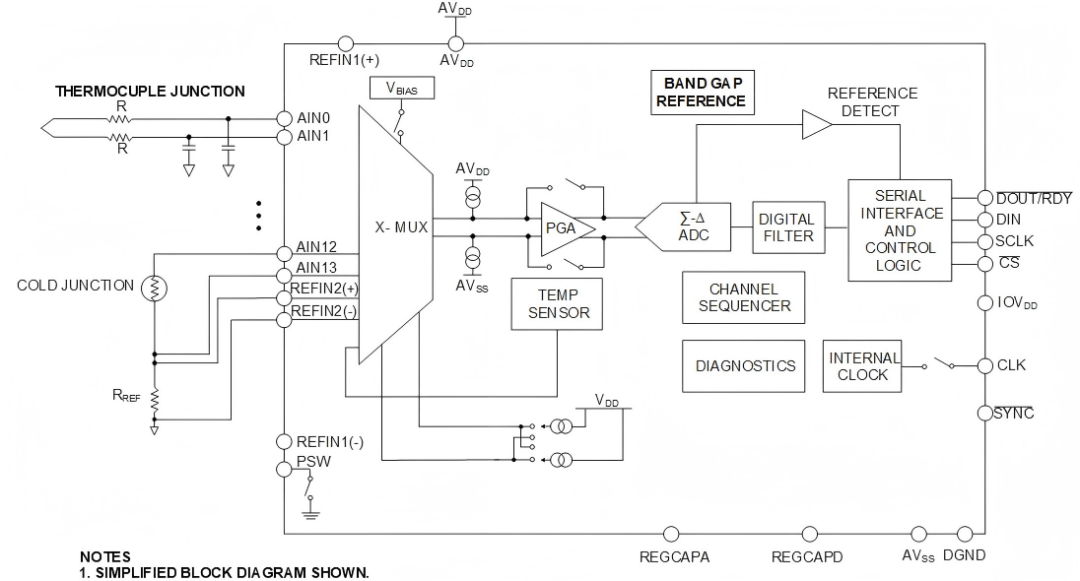

图 8 热电偶应用
图 9 流量计应用

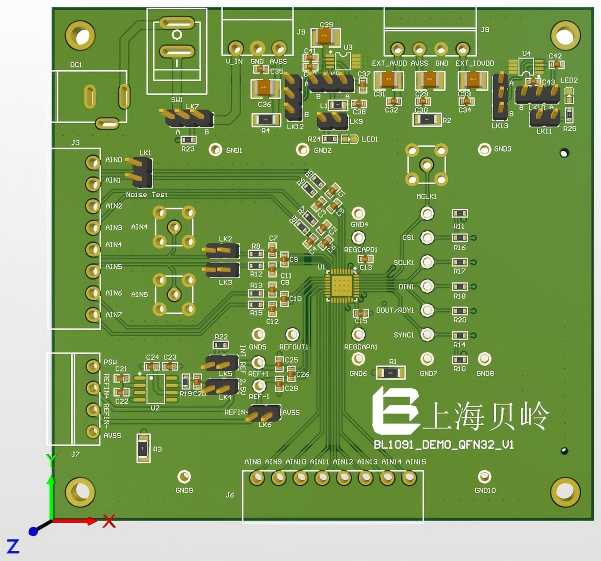

布局参考

布局建议:

1. 模拟电源和数字电源彼此独立,模拟信号和数字信号分离。

2.避免在器件下方布设数字线路,否则会将噪声耦合至芯片。

3.提供良好的地面返回路径。

4.电源的去耦电容应尽可能靠近器件。

5.如果采用分离电源供电,AVSS必须使用单独的层。
