电池管理的核心痛点，归根到底是精度。SOC、SOH估算的漂移与偏差，源头往往来自电流采样噪声、零点波动、电压采集误差。拥有国内首张车规AFE的ASIL-D产品认证的琪埔维半导体，以精度作为核心竞争力不断升级和迭代。最新推出的XL88326A凭借优异的低噪声采样与零点稳定性能，精准捕捉微小电流信号，大幅降低库仑积分累积误差，从电芯底层提升电池状态辨识精度，为车载、储能等场景打造高可靠电池管理方案。
低噪声采样与微伏级步进的实测证据
XL88326A通过低噪声电流采样，为微弱充放电监测与精细电量累计提供测量基础。CC2在已列示配置下表现出亚微伏级噪声标准差；XL88326 CADC在每输入点32次结果取均值后，能够跟随1 µV和1.5 µV步进单调变化，平均绝对均值偏差分别为0.149 µV和0.067 µV。
0.05 mΩ采样电阻下的充放电曲线展示了约−500～+500 mA范围的双向响应。在该阻值下，1 µV增量等效于20 mA，将微伏级分辨能力与实际电流尺度联系起来。
1、核心结果
| 评价维度 | 关键结果 | 结果含义 |
|---|---|---|
| 产品低噪声表现 | CC2标准差0.61 µV OSR＝256 |
较CC1降低约90.9% |
| 产品另一配置结果 | CC2标准差0.39 µV OSR＝768 |
记录内峰峰值1.5 µV |
| CADC步进分辨能力 | 1 µV及1.5 µV步进 每输入点32次结果取均值 |
相邻均值保持正向变化 |
| CADC均值偏差 | 平均绝对偏差 0.149 µV及0.067 µV |
分别对应1 µV及1.5 µV组 |
| 双向小电流响应 | 0.05 mΩ采样电阻 图示范围约±500 mA |
充放电测试点保持单调 呈良好线性趋势 |
表1 XL88326相关测试的核心结果
- 分辨能力采样波动和均值偏差
分辨能力回答输入发生微小变化时，输出是否能够形成可区分的响应。本次步进测试采用每点32次结果的均值，结论应保留这一统计条件。采样波动用固定输入条件下的样本标准差和峰峰值描述。均值偏差则评价各点平均输出与输入目标值的接近程度。三类指标应并列评价，共同说明小信号测量表现。
2、CC2低噪声表现与测量路径
在原资料所列OSR＝256、去毛刺后的统计口径下，CC1标准差为6.71 µV，CC2为0.61 µV。按标准差计算，降幅为（6.71－0.61）÷6.71≈90.9%，即约91%。这一降幅描述同份资料中CC2相对CC1的标准差变化；测量准确度仍应按输入点均值偏差单独评价。

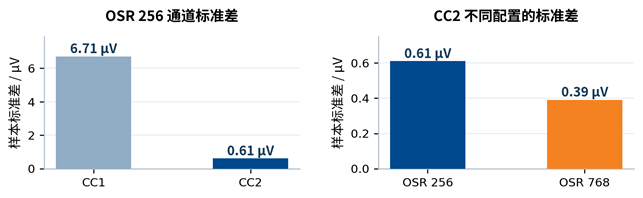

图1 产品资料所列采样标准差比较 OSR＝256为去毛刺后结果
OSR＝768配置下，CC2标准差为0.39 µV，记录内峰峰值为1.5 µV。较低的输出波动有利于识别分流电阻上的微弱电压变化。实际配置应同时关注有效带宽、输出周期、滤波窗口及去毛刺规则，使噪声数据与对应的响应时间和处理条件保持一致。
- 快速采集与精细计量的分工
| 路径 | 资料列示特征 | 系统侧使用重点 |
|---|---|---|
| CC1 | 约3 ms响应路径 | 较快电流变化的采集 与控制或保护配合 |
| CC2 | 24 bit输出 | 低噪声读数与电量累计 按配置选择统计窗口 |
表2 资料所列路径特征 约3 ms与24 bit分别对应不同路径
24 bit用于描述数字输出位宽。系统的有效分辨能力仍应通过输入步进、噪声和带宽共同验证；零点偏移与温漂则应分别用零输入均值和温度扫描评价。
- 离散输入点的误差结果
| 资料列示温度 | 输入测试点 | 图示误差 |
|---|---|---|
| 25 ℃ | 5 mV | ±0.2% |
| 25 ℃ | 7.5 mV | ±0.15% |
表3 产品资料配图中的两个输入测试点
表3为两个离散输入点的图示结果，百分比定义沿用原资料。它与后文0～10 µV范围的步进测试应分别保留输入范围和条件；全量程与全温误差指标需要对应的覆盖测试。
3、微伏级步进响应与统计结果
XL88326 CADC测试设置两组输入序列：1 µV组覆盖0～10 µV、共11个输入点；1.5 µV组覆盖0～9 µV、共7个输入点。每个输入点采集32次结果，以下统计与曲线均采用原报告口径。

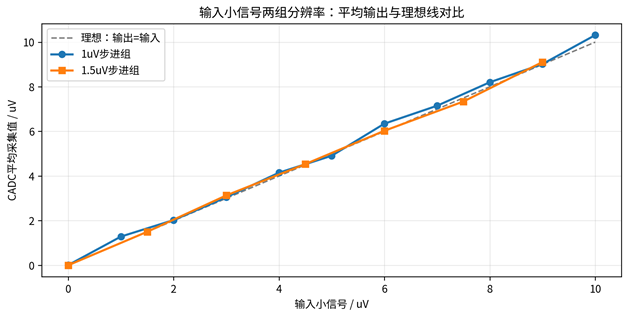

图2 每输入点32次结果的均值响应
| 统计项目 | 1 µV步进组 | 1.5 µV步进组 |
|---|---|---|
| 输入范围及点数 | 0～10 µV 11点 | 0～9 µV 7点 |
| 每输入点采样次数 | 32 | 32 |
| 各点均值误差的平均值 | ＋0.132 µV | ＋0.021 µV |
| 各点均值绝对误差的平均值 | 0.149 µV | 0.067 µV |
| 最大绝对均值误差 | 0.346 µV | 0.161 µV |
| 平均实测相邻步进 | 1.031 µV | 1.518 µV |
| 最大绝对步进偏差 | 0.438 µV | 0.269 µV |
| 各点样本标准差的平均值 | 0.878 µV | 0.762 µV |
| 最大样本标准差 | 0.944 µV | 0.999 µV |
| 各点峰峰值的平均值 | 3.68 µV | 3.48 µV |
表4 两组小信号测试统计摘要
本次点列的平均输出随输入单调增加，均值偏差保持在亚微伏量级。两组按“1 µV”和“1.5 µV”输入步长区分，表示两套小信号测试序列。
4、分辨能力与均值精度的联合判断
图3 输入点均值误差

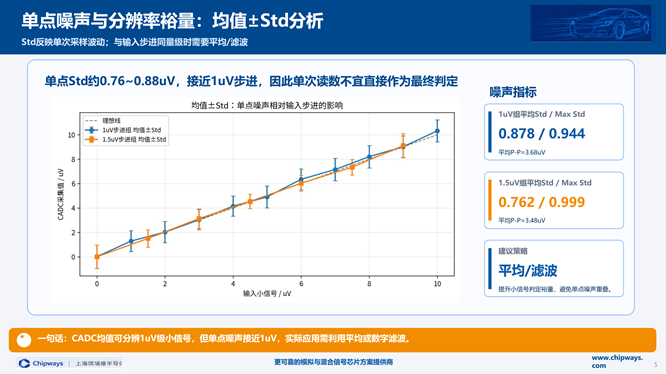

1 µV组的平均绝对均值误差为0.149 µV，最大为0.346 µV；1.5 µV组分别为0.067 µV和0.161 µV。这些数值说明本次测试中平均输出接近设定输入的程度，其中1.5 µV组的均值偏差更小。它们不代表每一次读数的误差上限。两组所有相邻均值差均为正。1 µV组最小相邻均值差为0.740 µV，平均实测步进为1.031 µV；1.5 µV组平均实测步进为1.518 µV。这支持每点32次结果取均值后对微伏级步进的区分，同时也应结合表4的最大步进偏差评价步幅一致性。各点标准差的组内平均分别为0.878 µV和0.762 µV，单次读数的分布可能重叠。应结合平均或滤波窗口评价响应时间与判定裕量；均值可区分不等同于单次采样检出限。
5、双向小电流响应与采样
电阻换算XL88326 CADC充放电曲线采用0.05 mΩ采样电阻，图示范围约为−500～+500 mA。正负向测试点随输入单调变化，总体呈近似直线分布，体现了双向小电流响应能力。

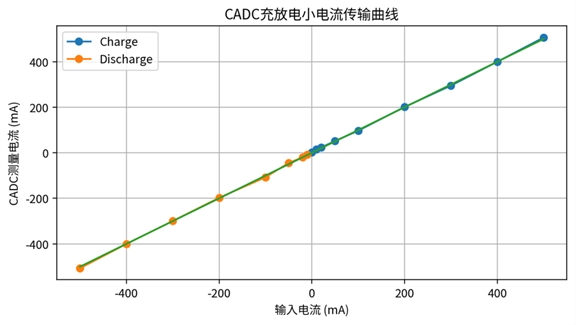

图4 双向小电流传输特性
采样电阻0.05 mΩ该图提供双向传输趋势的直观证据。具体线性误差和绝对准确度，应按原始点值及本组测试条件定量评价；本图与微伏步进测试的采样条件分别说明。分流器输入端电压与电流的换算关系如下。如系统另含前级增益，应先将电压折回分流器输入端。
| 分流电阻 | 1 µV对应电流增量 | 1.5 µV对应电流增量 |
|---|---|---|
| 0.01 mΩ | 100 mA | 150 mA |
| 0.05 mΩ | 20 mA | 30 mA |
| 0.10 mΩ | 10 mA | 15 mA |
| 0.50 mΩ | 2 mA | 3 mA |
| 1.00 mΩ | 1 mA | 1.5 mA |
表5 分流电阻与电流增量的关系
按公式2计算 为换算示例而非直接电流实测结合每点32次结果取均值后可区分1 µV步进的结果，0.05 mΩ条件下对应的电流增量为20 mA。20 mA是该电压步进的等效电流值；实际检测门限还应结合采样噪声与系统条件验证。
6、电流等效精度与长期电量累计
采用图5所示0.05 mΩ分流电阻作换算，1 µV和1.5 µV电压增量分别对应20 mA和30 mA。表4中的误差和波动也可以折算为电流量，但必须保留各自的统计定义。
| 指标 | 1 µV步进组 | 1.5 µV步进组 |
|---|---|---|
| 输入电压步进的等效电流 | 1 µV → 20 mA | 1.5 µV → 30 mA |
| 平均绝对均值偏差的等效值 | 0.149 µV → 2.98 mA | 0.067 µV → 1.34 mA |
| 最大绝对均值偏差的等效值 | 0.346 µV → 6.92 mA | 0.161 µV → 3.22 mA |
| 各点标准差平均值的等效值 | 0.878 µV → 17.56 mA | 0.762 µV → 15.24 mA |
表6 0.05 mΩ条件下的电流等效结果 由表4电压统计量计算 非整机电流实测误差
均值误差描述平均输出与输入目标值的接近程度，标准差描述固定输入时的重复波动。表6的17.56 mA和15.24 mA是各点样本标准差平均值的换算，不能当作32次平均结果的标准差。在产品资料所列噪声条件下，0.61 µV和0.39 µV在0.05 mΩ下分别等效为12.2 mA和7.8 mA标准差；在0.01 mΩ下分别为61 mA和39 mA。这些数据与步进测试属于不同配置及统计记录，应分别使用。
- 长期计量需要同时控制零点偏置
低噪声采样有助于稳定小电流估计，并为库仑积分提供更细致的输入。长期计量还需要控制零点偏置：固定电流偏差会随时间积累为电量误差；随机噪声的累计影响则取决于采样间隔、相关性和滤波方式，两者应分别评价。
计算示例：假设系统存在10 mA固定偏差，持续24 h将积累0.24 Ah电量偏差。因此，低噪声、零点校准、温漂管理和SOC算法需要共同配合，才能改善长期电量估计。
- 低损耗与小电流可观测性的取舍
在相同电流下，分流电阻减小会降低I²R损耗，同时减小可用于测量的电压信号。低噪声前端为较低分流阻值提供了更有利的小信号测量基础；选型时应同时考虑峰值电流、允许热损耗、小电流判定目标与响应时间。整机误差预算还应包含分流器初始误差与温漂、连接及热电势、模拟前端偏移、增益误差和校准残差。系统电流准确度需要在这些误差项合并评价后确定。
7、系统应用价值与工程落地
- 应用场景与可验证收益
| 应用场景 | 测量侧关注点 | 可验证的贡献 |
|---|---|---|
| 电池包待机与低功率运行 | 经过分流器的待机电流 与微弱充放电变化 |
更稳定的平均读数 更细致的电量累计输入 |
| 储能与后备电源 | 低功率充电与浮充状态 零点及长期偏移 |
降低小信号估计波动 配合校准评价长期偏差 |
| 两轮车与工业移动设备 | 休眠及唤醒周期中的 电流变化与响应时间 |
按采样路径和窗口配置 兼顾计量与快响应需求 |
表7 应用价值应通过系统测量验证 电芯内部自放电需结合其它状态量评估采样分流器反映外部电流路径的变化；电芯内部自放电应结合电芯电压和状态模型评价。若采用较长统计窗口或减少MCU唤醒频次，应通过整机功耗与响应测试验证相应收益。
- 产品集成与成本优化
XL88326A集成3～26串电芯采集、16 bit电压采集、高低边NFET驱动、保护功能、低功耗休眠及3.3 V LDO，为BMS系统设计提供功能配合。XL88326依托低噪声、高分辨率的电流采样能力，并通过内部Chop斩波电路抑制输入失调电压（Vos），为小信号电流的高精度测量提供支持；在满足系统精度、量程及带宽要求的应用中，客户无需额外配置独立的高精度电流测量芯片，从而减少器件数量、降低BOM成本并简化系统设计。
- 形成型号级指标时的验证要点
应明确器件版本、通道、温度、OSR、输出速率及带宽，统一滤波、去毛刺和校准规则，并记录信号源不确定度、采样长度与分流器参数。型号级指标还应覆盖不同温度、输入范围和样品，保留每点32次取均值的统计条件。
XL88326的实测优势由亚微伏级采样噪声、每点32次平均下的微伏级步进响应、亚微伏级均值偏差及双向小电流响应共同支撑。结合内部Chop失调抑制与产品集成能力，可在满足系统指标的应用中兼顾精细计量与器件成本优化。
琪埔维AFE：以精度为核心，不断迭代持续夯实BMS电池监测能力
针对传统BMS采样方案在采集精度、系统功耗、电芯串数覆盖、外围器件数量以及高压适配能力上的短板，国产汽车半导体厂商琪埔维（CHIPWAYS）深耕车规AFE芯片近十年，沉淀了扎实的技术积累与成熟落地方案。
琪埔维AFE系列始终以精度作为迭代主线，斩获国内首张车规AFE ASIL-D产品认证。在车规BMS AFE产品上，从XL8812、XL8818再到XL8832系列，产品持续打磨采样链路性能，持续优化电压、电流采集精度与零点噪声水平，显著抑制SOC长期估算漂移，可支持多串电芯同步采集。系列产品兼顾高可靠性与高精度指标，面向车载、储能、工业移动装备等高要求场景，持续缩减采集误差、压低本底噪声，为各类BMS系统提供稳定可靠的电芯监测硬件底座。
2026年琪埔维又推出工业3合1 BMS AFE产品，XL88120、XL88220、XL88326系列，适用于电动两轮车、三轮车、大功率电摩、共享换电设备、工业机器人、无人机及其他多串锂电池管理系统。
围绕电动化、储能化及智能设备市场，琪埔维已形成了多系列BMS芯片产品布局。

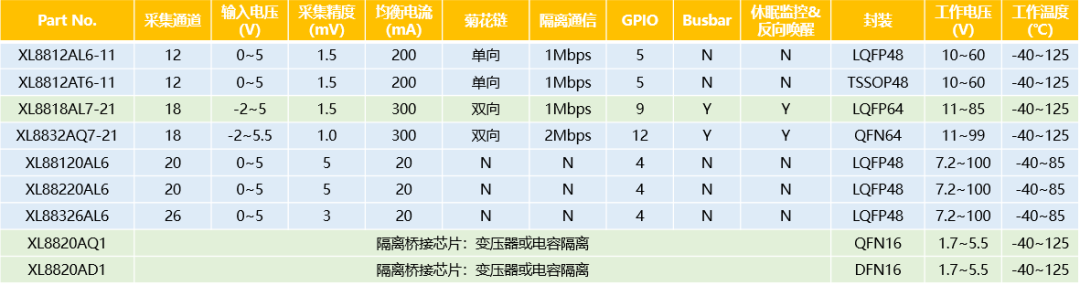

琪埔维BMS芯片产品选型表
