无刷磨甲机控制器设计用于直流无刷电机驱动的护理类产品。控制器通过调节电机转速以及正反转等操作，同时搭配不同的打磨头，从而实现打磨指甲、卸除饰品、调整指甲厚度等复杂的功能。本方案支持上位机调试，借助上位机的参数实时显示功能，可高效辅助开发者完成产品开发，大幅提升方案开发效率。
解决方案
本方案采用我司AiP8M7001电机专用芯片。AiP8M7001是基于8051内核的电机控制专用微处理器，片上集成256B XRAM、256B IRAM以及8K MTP ROM；芯片内置PN型三相桥式驱动电路与5V LDO稳压模块，并搭载丰富的电机控制外设资源，包含多功能定时器单元、1路运算放大器、2路比较器、15通道12位高速ADC，同时支持UART串行通信。

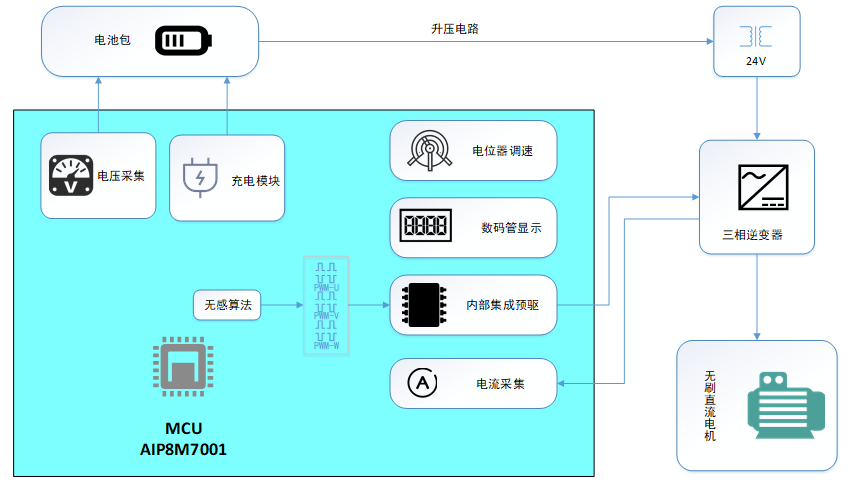

本款磨甲机控制方案基于AiP8M7001芯片进行开发，借助芯片集成的栅驱动电路与LDO模块，能够有效压缩PCB布局面积，降低系统物料成本，降低供应链风险，适用于护理类小型电机驱动场景。该控制器支持上位机在线调试，用户可根据上位机的数据反馈，有效调整启动参数，方便更换电机和二次开发；控制器在运行过程中，还能实时监控运行参数变化，便于快速问题定位和优化。
方案特点
工作电压：DC6.6-8.4V（双节锂电）
最大允许电流：5A（可根据需求进行调整）
使用温度：-20℃-120℃
控制方式：电位器调速
显示方式：数码管
电机控制方式：无位置传感器方波控制
最大支持转速：0~40000eRPM/min
保护功能：充电过压保护、欠压保护、堵转保护、过流保护
其他功能：运行时正反转切换、故障报错
该款无刷磨甲机控制方案，具有35档宽转速调节范围，最小转速仅为3000 eRPM/min。该款控制器具备实时调速功能，借助我司自研电机控制算法，可以平稳切换35档速度档位，适配更多的使用场景。本款控制器具备工况自适应匹配算法，可根据实际工况自动调节转速和扭矩，使磨甲机始终保持最佳工作状态。并且控制器具备多种保护功能，让每一次打磨都稳定可靠，使用无忧。对比常见的有刷磨甲机，本款无刷磨甲机控制器具有寿命长、动力强劲，安全可靠性高等优势。
方案实物

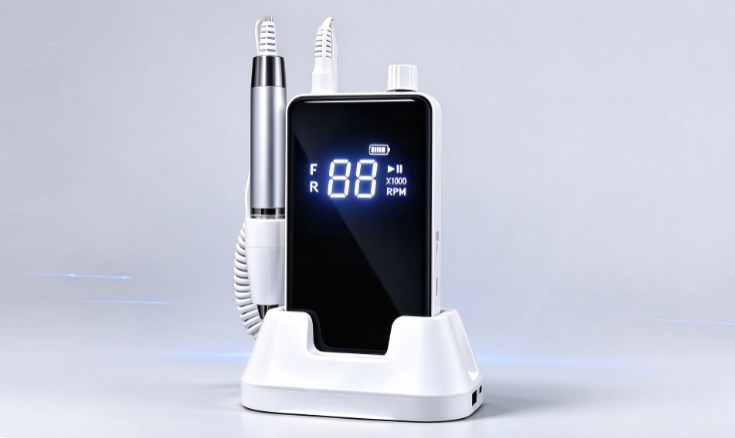

整机面貌

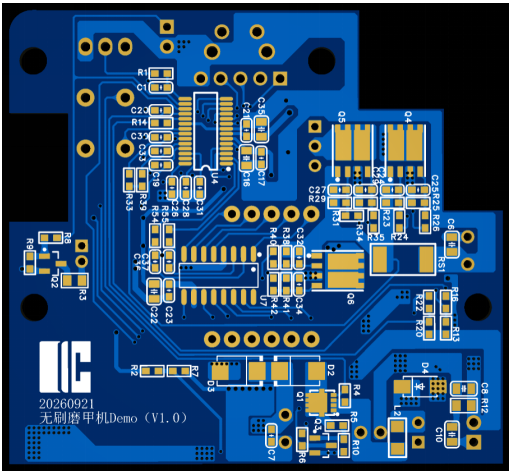

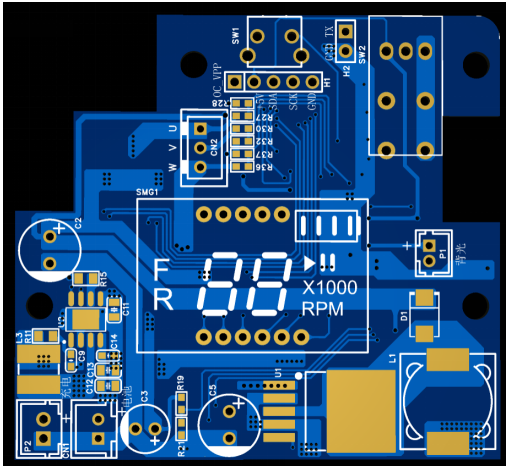

磨甲机PCB正面
磨甲机PCB背面

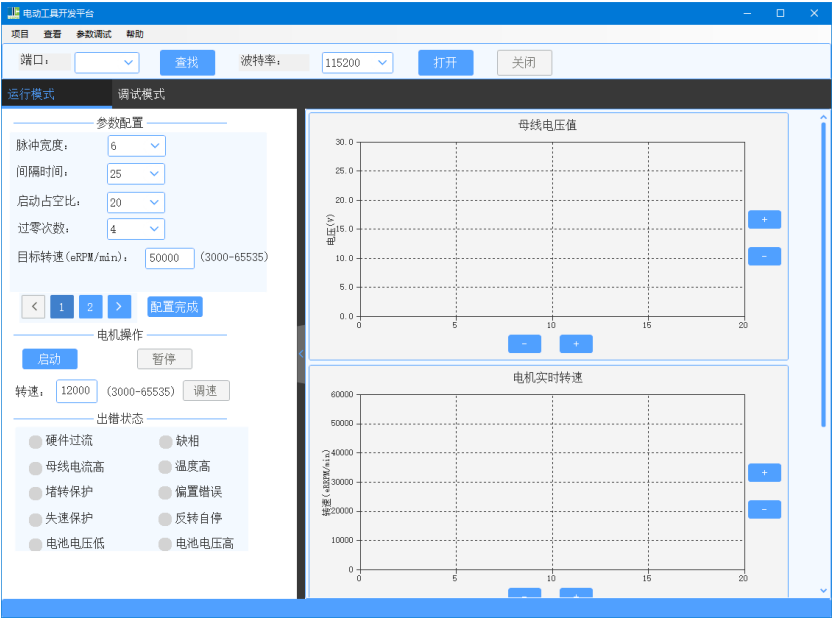

上位机调试界面

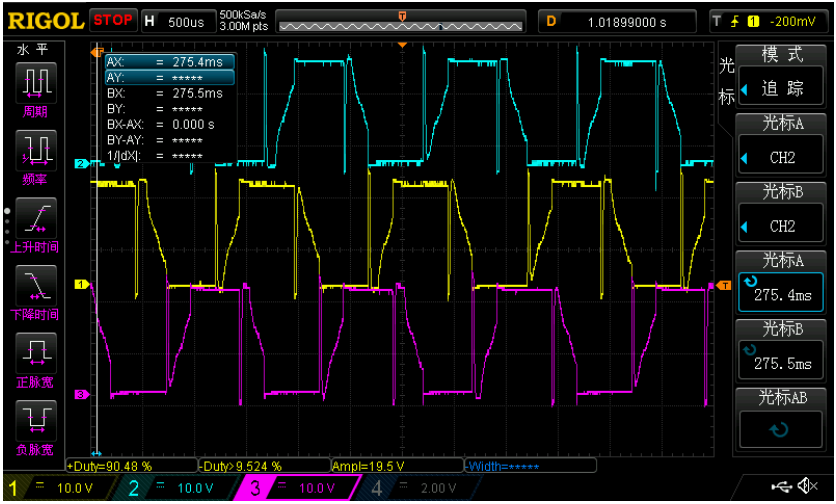

电机全占空比（100%）时波形图
芯片资源

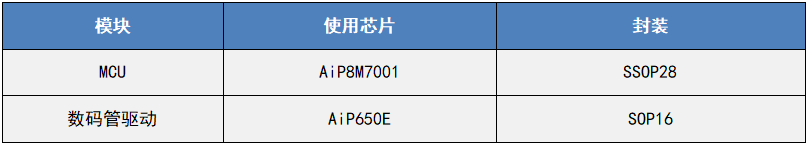

本方案使用AiP8M7001芯片进行方案开发，该芯片集成P+N栅驱动和5VLDO，如需其他芯片与栅驱动搭配，可以从如下列表中，选择合适的芯片进行方案组合。

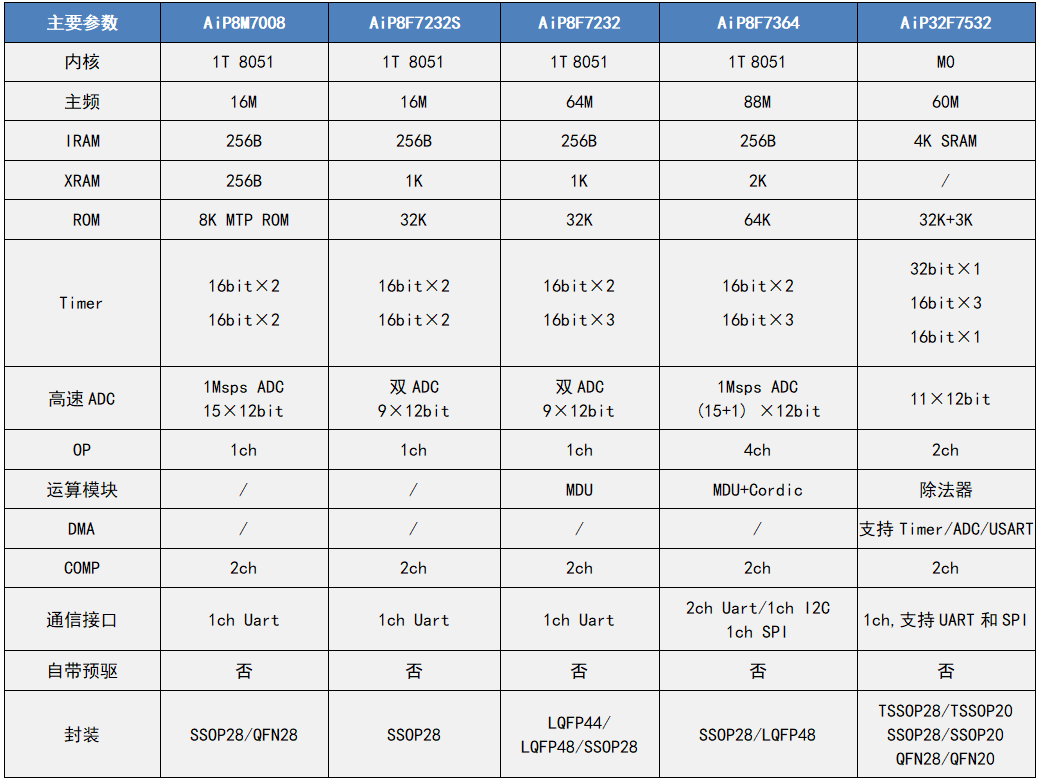

适用磨甲机的高性价比MCU：

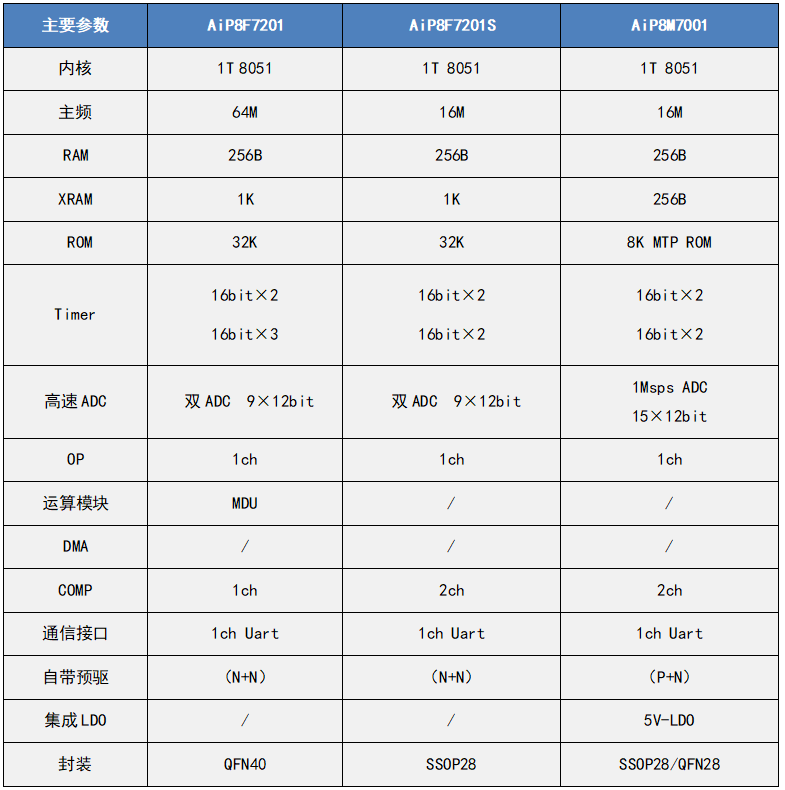

带集成栅驱动的MCU：

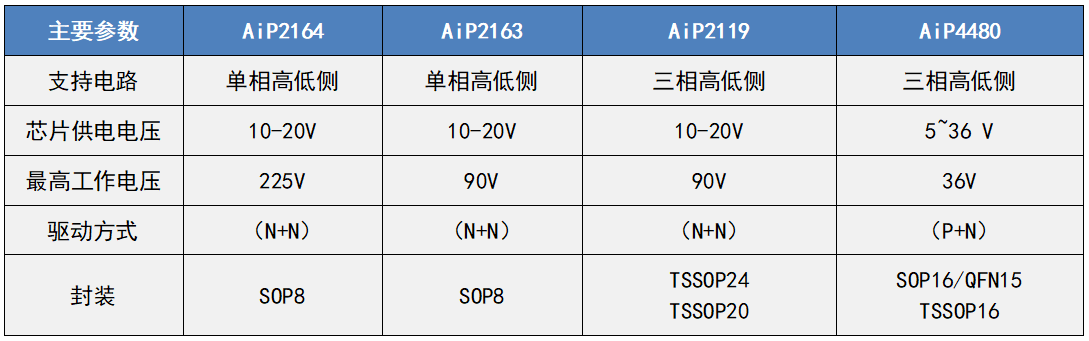

栅驱动：

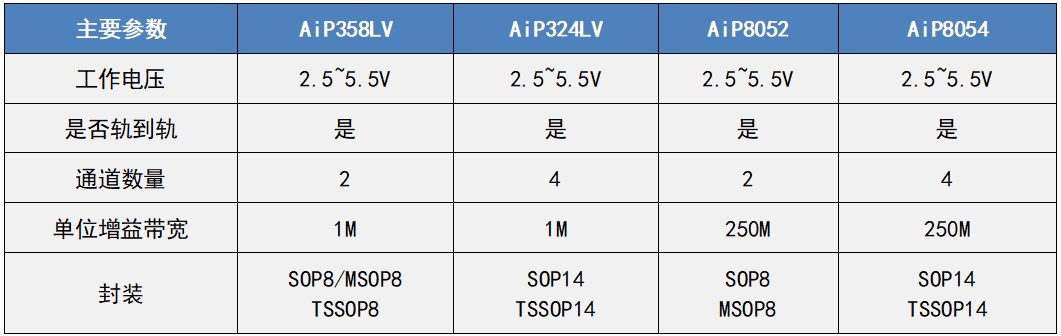

电机可选用外置运放：

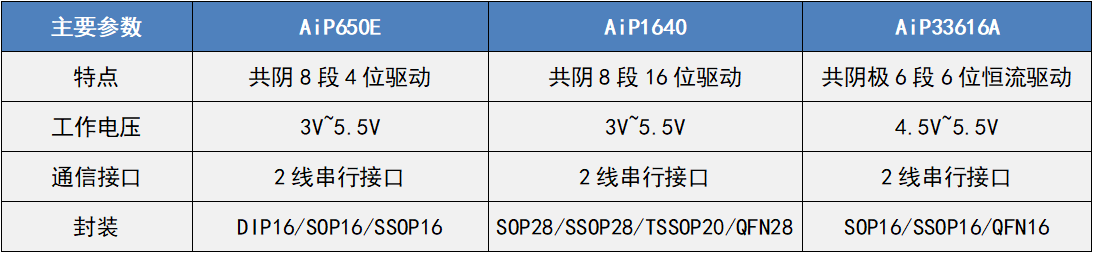

可选用数码管驱动芯片：
结语
中微爱芯磨甲机控制器解决方案，以AiP8M7001这款高性能的MCU为核心，借助上位机平台的有效辅助开发，结合先进的电子控制技术和丰富的物料资源，为用户提供了稳定、可靠、智能化的控制方案。该方案在可靠性、工况稳定性以及打磨平稳性上优势突出，是无刷磨甲机方案中的理想选择。
