做电源的工程师都踩过这个坑：齐纳二极管便宜、简单，但做基准就是不行——动态阻抗几十Ω，输入晃一下输出跟着晃；低压段温漂负得离谱；小电流开启曲线软，并联稳压根本稳不住。等到样机测试发现基准漂移、ADC读数跳变，再回去补温度补偿网络，板子都改了三版。
禾芯荣HCR1117H，一颗芯片把齐纳+扩流管+补偿电阻全换掉。1.25A输出能力，1.25V内置基准，可调版本一颗外置电阻设定1.25V~20V任意输出，固定版本覆盖1.2/1.5/1.8/2.5/2.85/3.3/5.0V常用档位——主板、适配器、充电器里的基准和稳压，一颗搞定。

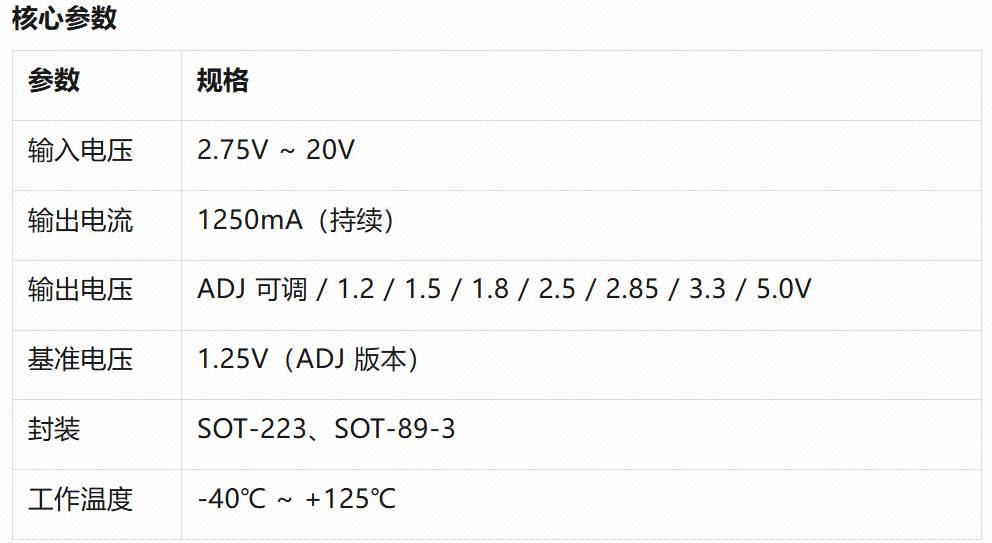

核心参数
为什么HCR1117H能替代齐纳？三个硬指标
1. 输出阻抗差两个数量级
齐纳动态阻抗通常20~100Ω，HCR1117H内部高增益误差放大器驱动串联调整管，等效输出阻抗mΩ级。负载从0跳到1.25A满载，输出波动以mV计——齐纳方案可能飘几百mV。
2. 温漂可控，不用补
齐纳在5V以下基本是负温漂，要靠正温度系数二极管或电阻网络补偿。HCR1117H的带隙基准温漂典型20~50ppm/℃，全温范围偏差可控，省掉整个补偿网络。
3.低压差=高效率
齐纳方案必须串联限流电阻，功耗全浪费在电阻上。HCR1117H满载压差约1.2V，轻载更低，静态电流？A级，待机功耗远低于齐纳方案。1.25A的输出能力更是齐纳+外置扩流管才能达到的水平，现在一颗芯片搞定。
典型应用
-ADC/DAC参考源：ADJ版本设定2.5V/3.0V/4.096V，低噪声低温漂，直接替代齐纳基准
-主板核心供电：3.3V/5.0V固定输出，1.25A满足DDR终端偏置、外设供电，外围仅两颗电容
-可调稳压：ADJ版本+一颗电阻，1.25V~20V任意设定，实验电源、维修台通用
-恒流源/LED驱动：利用1.25V基准经检测电阻设定恒定电流，驱动LED或传感器偏置
-线性稳压器扩流：大电流场景下HCR1117H本身就是"齐纳+扩流管"的集成替代
设计注意事项
1. 输出电容不能省：至少10?F低ESR电容靠近输出引脚，输入端10?F以上，否则可能振荡
2. ADJ版本电阻选1%精度：R1接Vout到ADJ（通常120~240Ω保证最小负载），R2接ADJ到GND，公式 Vout = 1.25V ×
3. 大电流必须算散热：Pd = （Vin - Vout） × Iout，SOT-223封装要充分铺铜加散热过孔，1.25A满载时尤其注意
4. 留够压差：最坏情况 Vin_min > Vout + Vdropout（约1.2V），否则输出掉出稳压区
