做数字板时经常遇到几类“不干净”的输入：传感器开漏输出经 RC 缓慢爬升、机械按键按下时在阈值附近抖动几毫秒、长线引入干扰让电平在判决点上下晃、运放比较输出边沿很缓。把这类信号直接送进普通 CMOS 反相器或单片机 IO，往往会在单一阈值附近来回穿越，输出被打出一串窄脉冲，后级中断误触发、计数器多计、状态机乱跑。
施密特触发器就是为这件事生的。HCR74AHC14 在一颗芯片里集成 6 路，2.0~5.5V 供电、5V 下传播延迟典型仅 3.2ns、输入可承受 5.5V，是信号整形、按键去抖、电平检测和 RC 振荡里很常用的标准逻辑料。本文先讲清内部原理，再逐项拆参数，并给出可直接复用的电路与选型判断，每项都对得上数据手册。
零、 工作原理：两个阈值为何能“治抖动”
0.1 从普通 CMOS 反相器到施密特反相器
普通 CMOS 反相器由一对 PMOS / NMOS 组成，只有一个判决阈值（约 VCC/2）：输入缓慢爬升、长时间停在阈值区时，PMOS 与 NMOS 会同时导通产生穿通电流；带噪声输入则在阈值附近反复横跳，输出跟着抖。施密特反相器在此基础上引入内部正反馈，把阈值拆成上升阈值 VT+ 与下降阈值 VT−，中间留出滞回带 ΔVT=VT+−VT−。

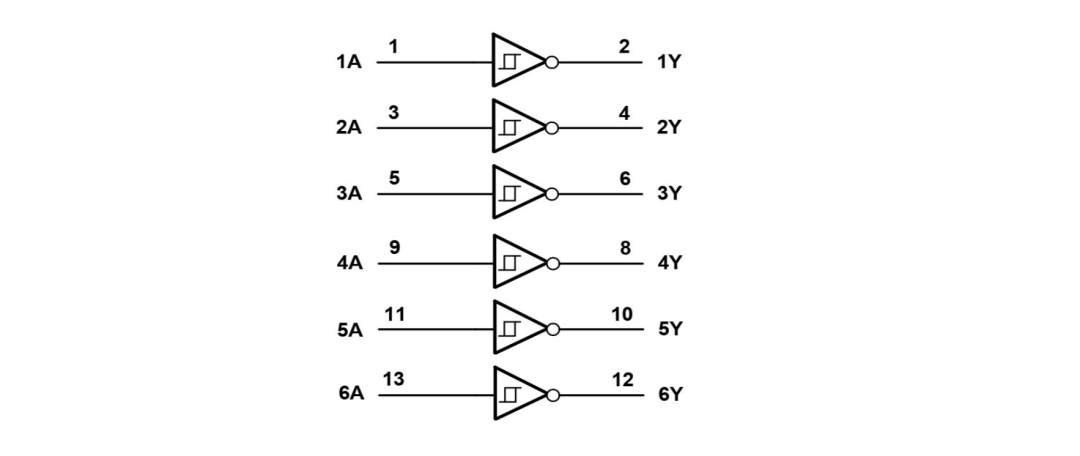

图 1 HCR74AHC14 内部六路独立施密特反相器逻辑（取自数据手册 Figure 3，三角形内为施密特符号、输出小圈表示反相）
上升时只认 VT+，下降时只认 VT−，落在 VT−~VT+ 滞回带内的小幅波动，输出维持原状态不变——这就是它抗抖的根本。
0.2 滞回抗噪：把 ΔVT 下限当作“抗噪预算”
工程上要用滞回的下限来评估抗噪能力：只要输入上叠加的噪声峰峰值不超过ΔVT 下限，且直流电平不贴在阈值上，输出就不会被误翻。以本料为例，5V 档 ΔVT 下限 0.4V、3.3V 档 0.3V，即这一幅度以内的抖动会被滞回“吃掉”；噪声更大时，应在前端先加 RC 低通，把噪声压进滞回带。

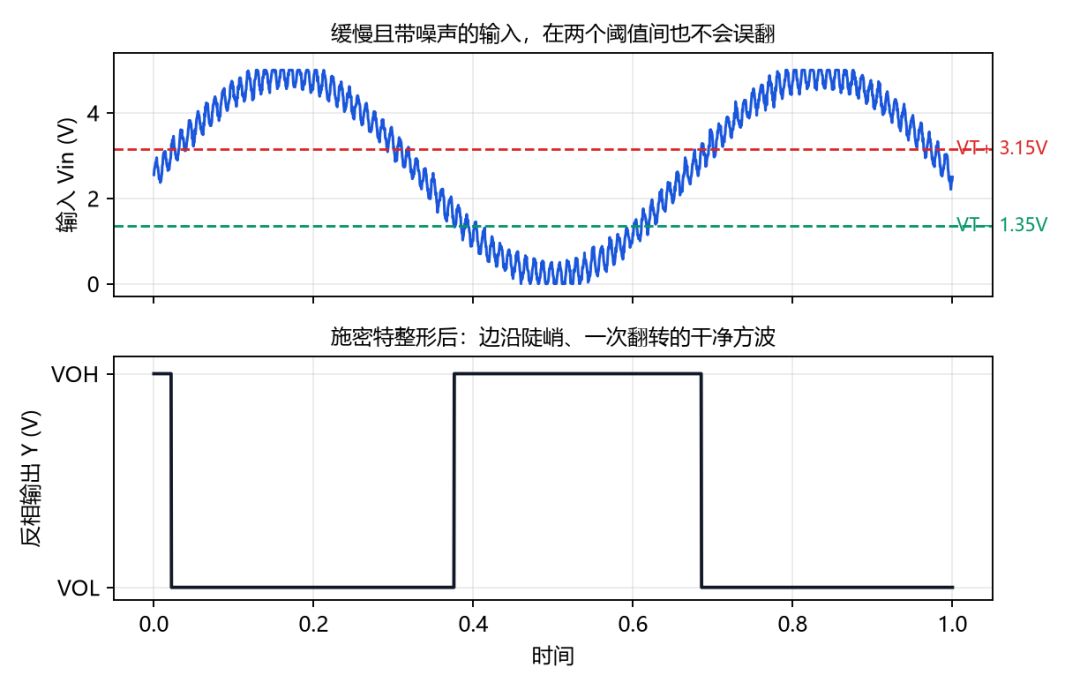

图 2 缓慢且叠加噪声的输入（上）经施密特整形为一次翻转的干净方波（下，反相），门限按 5V 档 VT+/VT− 绘制
0.3 传输特性：一条带回滞的矩形回线
把输入从 0 缓慢扫到 VCC 再扫回 0，普通反相器是一条在单阈值处跳变的曲线，而施密特反相器走出一条矩形回线：上升沿在 VT+ 处由高跳低，下降沿在 VT− 处由低跳高，两条路径不重合，回线宽度就是滞回。

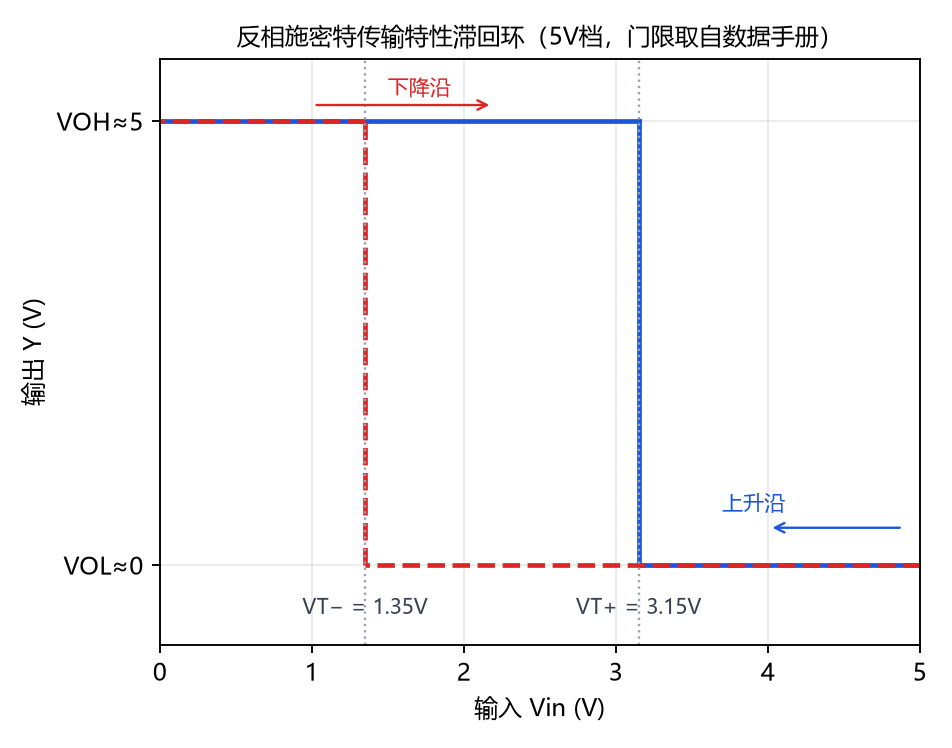

图 3 反相施密特传输特性回线（5V 档，门限 VT+ 3.15V / VT− 1.35V 取自数据手册）

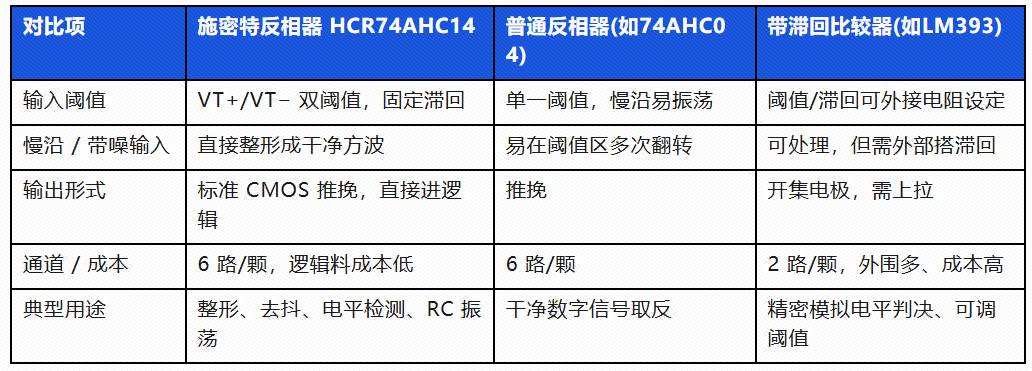

一、 定位：施密特反相器、普通门与比较器如何区分
它不负责的事：输出反相（要同相需两级）；驱动为±8mA 量级，不能直接带大电流；滞回宽度工艺固定、不可编程；AHC 为 CMOS 阈值且供电上限 5.5V，不能直接连到更高电压。
二、 核心参数逐项拆解
2.1 双阈值与滞回：本料的主线
数据手册按供电分档给出阈值边界。5V 档（VCC=4.5V）VT+ 上限 3.15V、VT− 下限 1.35V，分别约为电源的 70% 与 30%，滞回 ΔVT 在 0.4~1.4V；3.3V 档（VCC=3.0V）VT+ 上限 2.2V、VT− 下限 0.9V，滞回 0.3~1.2V；典型滞回约 1V。
| VCC | VT+ 上升阈值(上限) | VT− 下降阈值(下限) | 滞回ΔVT 范围 | 典型滞回 |
| 3.0V | 2.2V | 0.9V | 0.3~1.2V | 约 1V |
| 4.5V | 3.15V | 1.35V | 0.4~1.4V | 约 1V |
| 5.5V | 3.85V | 1.65V | 0.5~1.6V | 约 1V |
2.2 输入输出电平、驱动与 5.5V 输入容忍
轻载（50μA）时 VOH 很接近电源：2.0V 档 ≥1.9V、3.0V 档 ≥2.9V、4.5V 档 ≥4.4V，VOL ≤0.1V；VCC=4.5V、输出 ±8mA 下 VOH 仍有 3.80V、VOL 仅 0.44V，即每路可吸入 / 拉出 8mA。
输入漏电流 II ≤ ±1μA，输入电压范围 0~5.5V、比供电更宽：3.3V 供电时输入端可接 5V 信号而不损坏，配合“输出电平由本路 VCC 决定”，可做 5V→3.3V 下行转换。
2.3 速度：传播延迟与级联
CL=15pF 时，5V 档（4.5~5.5V）tPD 典型 3.2ns、25°C 上限 8.6ns、−40~85 上限 10ns、扩展到 125°C 档上限 11ns；3.3V 档典型 4.3ns。负载加到 50pF，5V 档典型 4.2ns（约为 15pF 的 1.3 倍）。门与门类延相加，片内 6 路首尾串联约 6×3.2≈19.2ns。下图为数据手册定义 tPLH/tPHL 的测试波形。

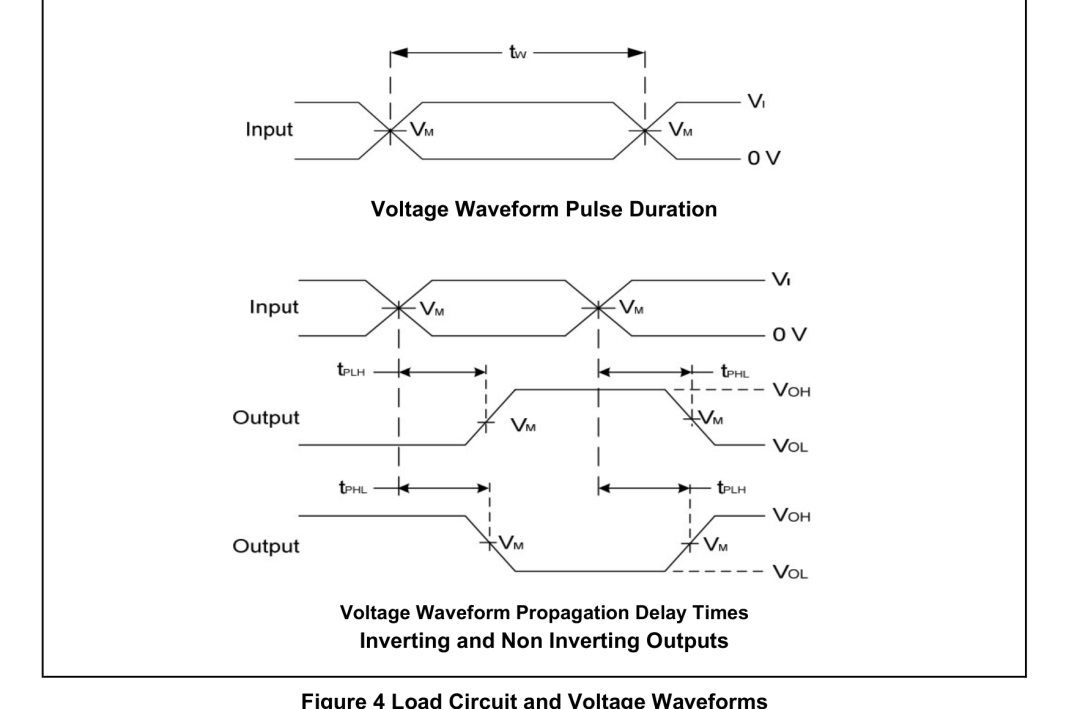

图 4 传播延迟 tPLH / tPHL 定义波形，测量门限 VM=VCC/2（取自数据手册 Figure 4）
2.4 供电、静态功耗与动态功耗
供电 2.0~5.5V，整颗六通道静态电流 ICC 上限仅 20μA（−40~85），CMOS 静态几乎不耗电。动态功耗按 PD=(CPD·VCC²·f·N)+Σ(CL·VCC²·f) 估算，CPD 在 5V 约 13pF/门、Ci 约 4pF。
以 5V、6 路同时以 1MHz 翻转、每路带 15pF 负载为例：每门内部约 0.325mW、负载约 0.375mW，六路合计约 4.2mW。

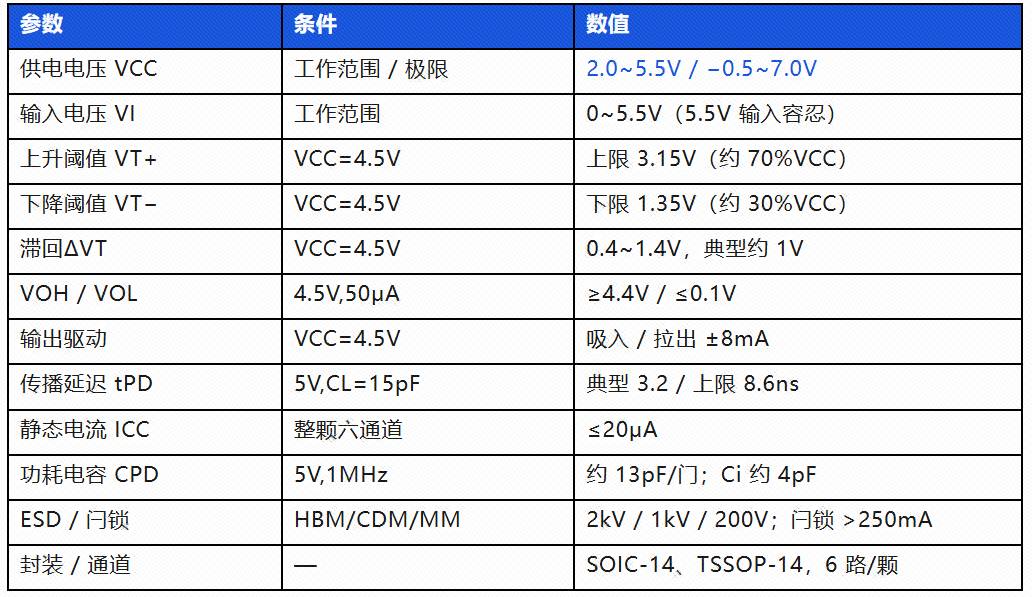

2.5 关键参数速查
三、 实战设计与典型案例
3.1 慢信号与噪声整形
先估计判决点附近噪声/纹波峰峰值 Vnp，再选供电档使 ΔVT 下限明显大于 Vnp，并让信号高/低电平分别稳定越过 VT+、跌回 VT− 以下。5V 档 0.4V、3.3V 档 0.3V 以内的抖动可被直接吸收；噪声更大就在前端加 RC 低通。
3.2 机械按键 / 开关去抖
按键经上拉电阻接 VCC、并在输入端并一颗电容到地，RC 把抖动边沿拉缓，施密特滞回再保证只输出一次干净跳变。时间常数 τ=R·C 取 5~20ms 覆盖机械抖动窗口（如 10kΩ+1μF≈10ms）。没有滞回的普通缓冲器即使加了 RC，仍可能在缓慢过阈时输出窄脉冲。

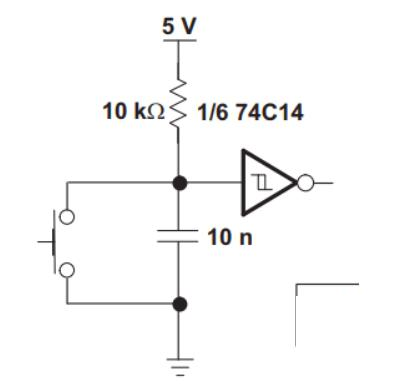

图 5 上拉 + 电容 + 一路施密特反相器的典型按键去抖电路（典型应用示意，来源 Components101）
3.3 用一颗门做张弛振荡器
一颗施密特反相器、一只反馈电阻 R、一颗定时电容 C 即可得到方波，周期由电容在 VT+ 与 VT− 间充放电决定：
T = RC * ln[ (VCC-VT-)/(VCC-VT+) * (VT+/VT-) ] 5V档(VT+=3.15,VT-=1.35): T≈1.53RC -> f≈0.65/(RC) 3.3V档(VT+=2.2,VT-=0.9) : T≈1.67RC -> f≈0.60/(RC) 例: R=10kΩ,C=10nF -> RC=0.1ms -> 5V下 f≈6.5kHz |

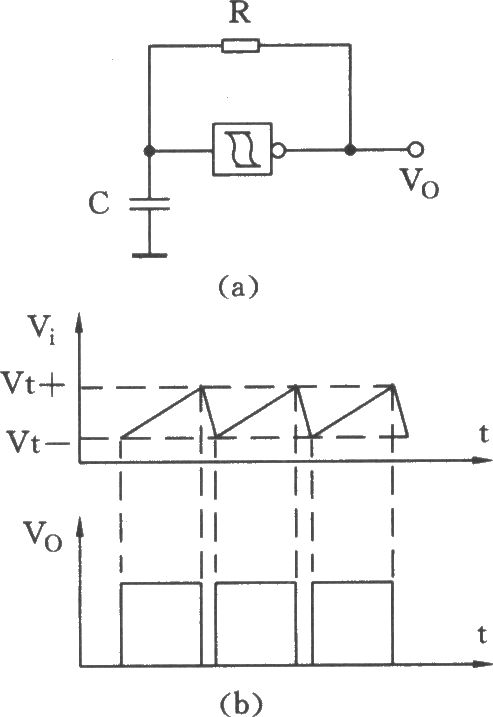

图 6 施密特反相器 RC 张弛振荡器：电容在 Vt+/Vt− 间往复充放电，输出连续方波（典型原理示意）
提示：RC 振荡精度受电阻/电容温漂与阈值离散影响，约 ±20% 量级，适合简单时钟、看门狗喂狗脉冲；要精确时钟请用晶振。
3.4 混合电压与电平转换
下行（5V 信号→3.3V 逻辑）可靠：VCC 接 3.3V、输入接 5V，输出即被钳位成 3.3V，6 路可同时做 6 路下行。
上行（3.3V 信号→5V 逻辑）不建议这样用：5V 档 VT+ 上限达 3.15V，而 3.3V 逻辑高电平只比它高约 0.15V，温漂后裕量不足、可能无法可靠翻转；上行请选专用电平转换芯片或 LVC 系列。
3.5 案例：上电复位 / 掉电检测（POR / Power-Good）
用一只电阻给电容缓慢充电、接施密特输入，即可低成本产生复位信号：上电时电容电压尚未越过 VT+，输出保持复位态；越过 VT+ 后释放复位。掉电时电容跌回 VT− 以下，输出翻转通知 MCU 保存现场。时间常数按需要的复位脉宽选取（如 R=100kΩ、C=1μF，τ≈100ms）。
3.6 案例：50/60Hz 工频过零检测
市电经电阻分压限制到 5V 以内、再经 RC 滤除高频，用施密特滞回抑制正弦波在零点附近的缓慢穿越，输出干净的 50/60Hz 方波给 MCU 做相位控制，常用于可控硅调相、智能开关；强弱电之间必须满足安全间距与绝缘要求。
3.7 未用通道处理（容易被忽略）
CMOS 输入绝不允许悬空：闲置的 5 路输入必须直接接 VCC 或 GND（数据手册 Note 5 明确要求），否则悬空电位在阈值附近浮动会引起振荡和额外功耗；未用输出悬空即可。
四、 引脚、逻辑与订货

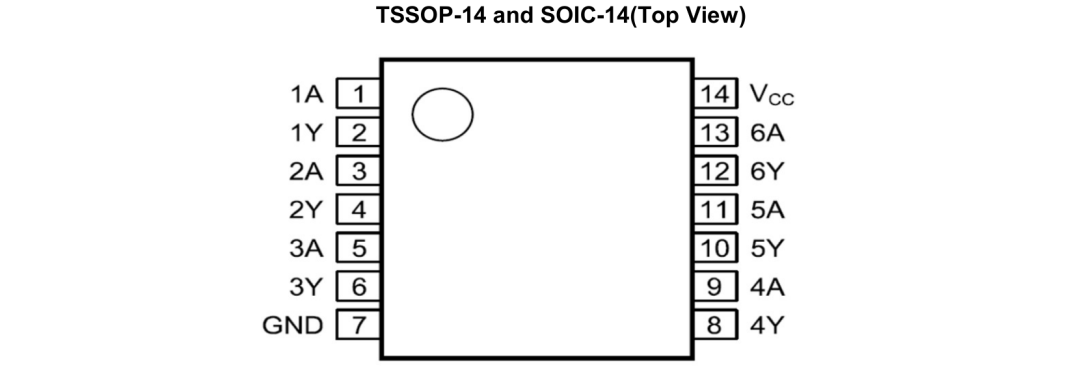

图 7 SOIC-14 / TSSOP-14 引脚顶视（取自数据手册 Figure 2）
14 脚排列（顶视）：左侧 1~6 脚为 1A/1Y、2A/2Y、3A/3Y，7 脚 GND；右侧 8~13 脚为 4Y/4A、5Y/5A、6Y/6A，14 脚 VCC，输入为 A、输出为 Y，逻辑 Y=¬A（L→H、H→L）。订货：HCR74AHC14M14TR 为 SOIC-14、HCR74AHC14TM14TR 为 TSSOP-14，均 4000 颗/盘编带，丝印 HCR74AHC14xx（xx 为日期码），订货保证温度 −40~+85°C。
五、 PCB 与布线要点
• 六路共用 GND，VCC 就近放 0.1μF 去耦，多门同时翻转可再加一颗 1μF；
• 所有未使用输入接 VCC 或 GND，未用输出悬空；
• 待整形输入走短线、预留 RC 焊位，远离时钟、开关节点与大电流回路；
• 输出带长线或大容性负载时串 22~100Ω 小电阻抑制过冲振铃；
• 做电平转换时，VCC 接“输出目标逻辑”电源，输入电压不得超过 5.5V。
六、 横向对比：AHC / HC / AHCT / LVC 如何区分

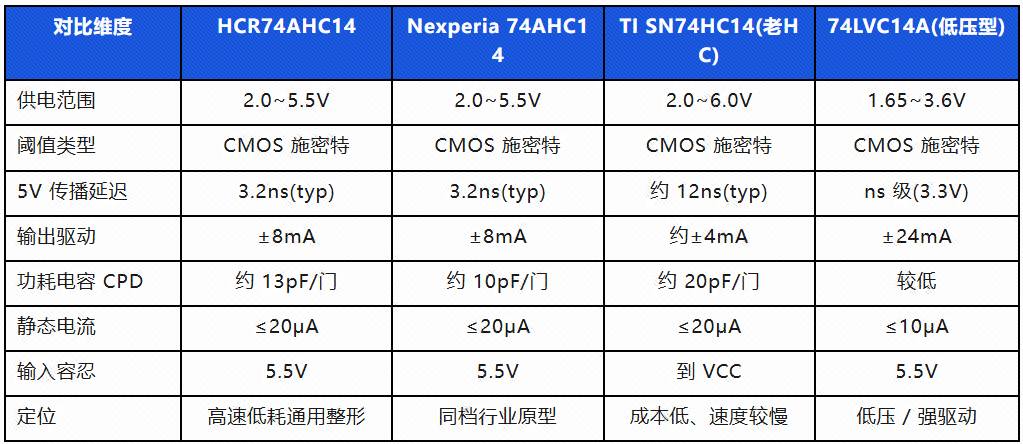

HCR74AHC14 引脚与功能对标业界通用 74AHC14，下表数据来自各厂公开数据手册（25°C 典型值）。
客观结论：HCR74AHC14 与 Nexperia / TI 的 74AHC14 阈值、速度、驱动同档、引脚兼容可替代；相比老款 74HC14，5V 下传播延迟快约 4 倍、功耗电容更小。需要更低电压 / 更强驱动看 LVC；后级是 5V TTL、要求 TTL 阈值（VT+ 约 1.9/2.1V）则选 AHCT14 而非 AHC14。
七、 常见问题 FAQ
Q1 是 74HC14 的升级款吗？
AHC 为先进高速 CMOS 工艺，5V 下传播延迟比老款 HC（约 12ns）快约 4 倍，输入具备 5.5V 容忍，引脚兼容，可在新设计中替代老款 74HC14。
Q2 能和 74LS14 互换吗？
逻辑功能等价，但 74LS14 是 TTL 工艺、静态功耗更大；若原电路依赖 TTL 阈值，应改用 TTL 输入版 74AHCT14。
Q3 相比普通反相器或比较器，有何优势？
施密特反相器把“反相+双阈值+推挽输出”集成在一颗料、单颗 6 路，BOM 省；比较器多为开集电极、需上拉且通道少，适合需要可调阈值的模拟判决。
Q4 可以把多路并联增大驱动吗？
不建议。多路并联会因阈值微差产生内部竞争；应先用一路整形，再接缓冲器（如 74AHC04）做驱动。
Q5 未用输入为何要接固定电平？
CMOS 输入悬空会在阈值附近漂移，造成输出振荡和额外功耗，所有未用输入必须接 VCC 或 GND。
Q6 SOIC-14 与 TSSOP-14 如何选？
手工焊接 / 调试选 SOIC-14（脚距 1.27mm），量产紧凑设计选 TSSOP-14（脚距 0.65mm），两者电气参数一致，仅封装不同。
Q7 可替代 Nexperia / TI 的 74AHC14 吗？
引脚排列、阈值、速度、驱动处于同一档位，设计替代时仍建议以实际采购型号的当期数据手册逐项确认。
Q8 静电与闩锁防护如何？
ESD 为 HBM 2kV、CDM 1kV、MM 200V（数据手册标注 Exceeds JESD22），闩锁电流超过 250mA（JESD78 Class II）；恶劣工业环境建议另加 TVS。
Q9 3.2ns 延迟能支持多高频率？
tPD 是传播延迟而非时钟周期，门级在几十 MHz 以内的整形 / 控制时序都很宽裕；多级级联按延迟相加（6 级约 19.2ns）并留温度、负载余量。
Q10 3.3V 供电能直接收 5V 信号吗？
可以，这正是输入 5.5V 容忍的典型用途（下行转换）；但反过来用 3.3V 信号驱动 5V 供电的 AHC 做上行并不可靠，见 3.4。

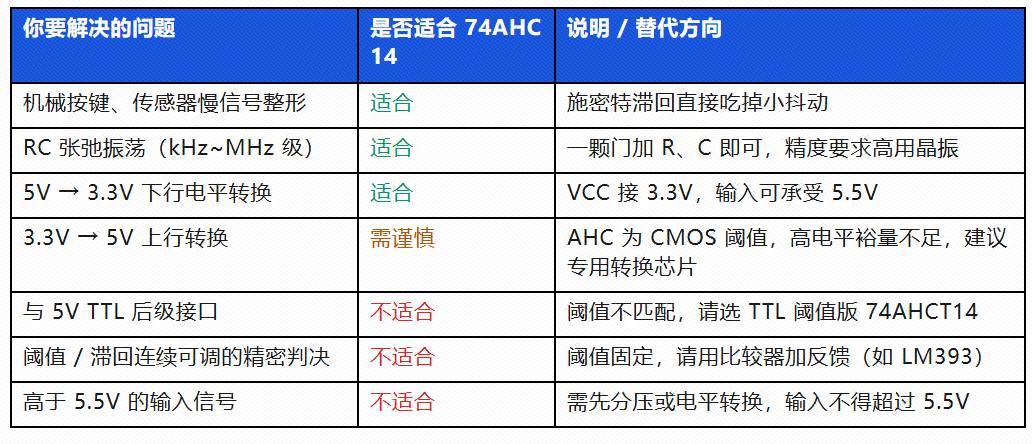

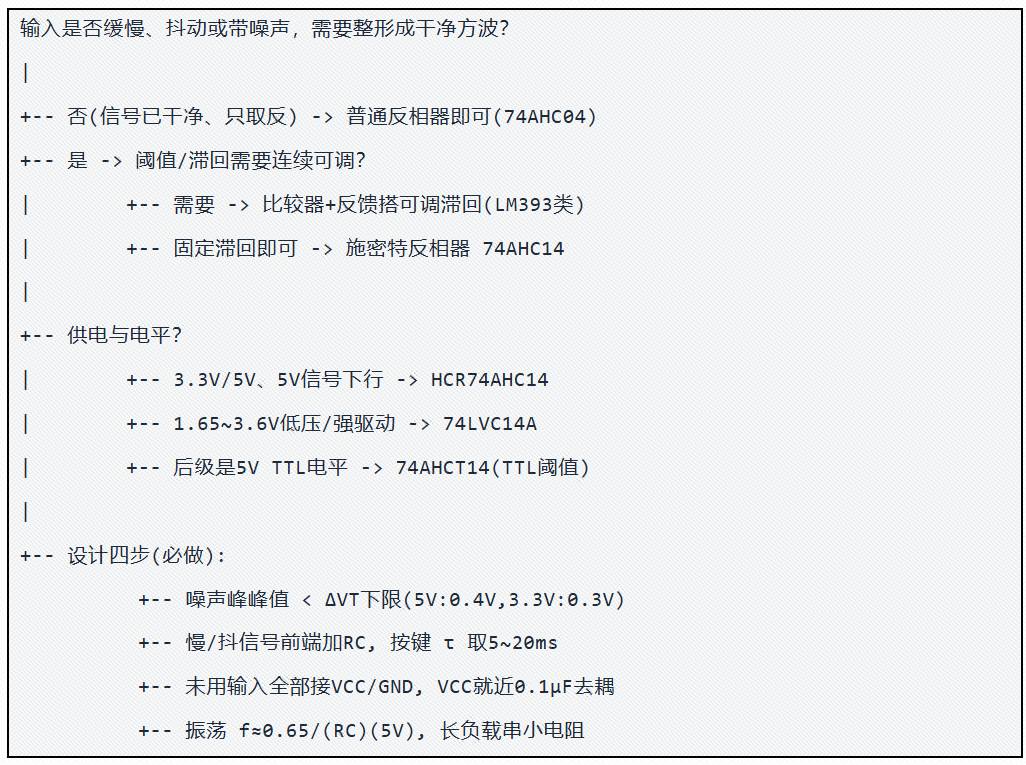

八、 选型与设计决策树
写在结尾
慢边沿和噪声在数字入口造成的麻烦，本质是“用单一阈值去判一个不干净的信号”。施密特反相器用一对阈值和一段滞回，以很低的成本把问题挡在门外。HCR74AHC14 六通道、2~5.5V 宽压、3.2ns 高速、20μA 低静态、输入 5.5V 容忍，覆盖整形、去抖、电平检测、RC 振荡与下行电平转换；要可调阈值找比较器、要低压强驱动找 LVC、要 TTL 阈值找 AHCT，按决策树对号入座即可。
附： 内容验真（参数、图片与外部资料来源）
HCR74AHC14 阈值、输出电平、驱动、漏电、静态电流、传播延迟、功耗电容、极限额定、引脚、功能表与订货信息：HCR74AHC14 产品规格书（电气特性测试温度 25°C，给出 −40~85 与 −40~125 两档边界；推荐供电 2.0~5.5V；订货料号保证 −40~+85°C）。图 1/4/7 为规格书 Figure 3/4/2 原文截图。
双阈值 VT+（2.2/3.15/3.85V）、VT−（0.9/1.35/1.65V）、ΔVT（0.3~1.2/0.4~1.4/0.5~1.6V）、VOH/VOL、±8mA、II≤±1μA、ICC≤20μA、tpd（5V/15pF 典型 3.2、上限 8.6ns）、CPD/Ci：逐项对规格书 p4/p5/p6 原图。
图 2、图 3 为依据上述阈值自绘的整形波形与传输回线；张弛振荡器系数（5V 1.53/0.65、3.3V 1.67/0.60）、六路 1MHz/15pF 动态功耗约 4.2mW、6 级级联约 19.2ns、阈值约 70%/30%VCC、比老 HC 快约 4 倍：均由公式复算。
Nexperia 74AHC/AHCT14（Rev.05：2.0~5.5V、同档阈值、tpd 3.2ns、±8mA、ICC≤20μA、CPD 约 10pF、AHCT 为 TTL 阈值 1.9/2.1V）；TI SN74AHC14（Rev.P：2~5.5V、±8mA@5V、20μA、tpd 5~10ns、−40~125）；TI SN74HC14（2~6V、5V tpd 约 12ns、CPD 约 20pF）；TI SN74LVC14A（Rev.AC：1.65~3.6V、±24mA、10μA、输入 5.5V）：均取自各厂数据手册 / 产品页。
图 5 按键去抖、图 6 RC 振荡器为公开典型应用电路示意（分别来自 Components101 与公开教材线路），仅作原理说明，具体参数以本料数据手册与实测为准；竞品封装照片来自公开商品页，仅展示同封装外形。
不同厂家兼容料在阈值边界、测试负载（15pF/50pF）与温度档上存在差异，量产设计以实际采购型号当期数据手册为准。
