产品 | 低边FET驱动型单节锂电池保护IC

NB7144ZA是一款适用于单节锂离子电池／锂聚合物电池的保护IC，集成高精度过充电、过放电、过电流及短路保护功能，并可选配过温保护和低温保护功能。

本IC还支持强制待机功能，可大幅降低IC的电流消耗；同时内置强制复位功能，可同时关闭充电FET和放电FET，实现MCU的安全重启。

规格

NB7144 系列

输入电压	VDD – VSS = 1.5 V to 5.0 V VDD – VVM = 0 V to 5.5 V (Maximum Rating: 12 V)
元件数	1
电源电流	Typ. 1.50 µA / Max. 3.00 µA (TDET: Disabled) Typ. 2.00 µA / Max. 4.00 µA (TDET: Enabled)
待机电流	Max. 0.20 µA （VDET2: Auto release Type) Max. 0.04 µA （VDET2: Non-Auto release Type)
过充电检测电压	3.6 V to 4.8 V (0.005 V Step)
过充电检测电压精度	±10 mV
过充电检测延迟时间	1024 ms, 4096 ms
过放电检测电压	2.0 V to 3.4 V (0.005 V Step)
过放电检测电压精度	±35 mV
过放电检测延迟时间	32 ms, 64 ms, 128 ms
放电过电流检测电压	VDET31: 0.0050 V to 0.0800 V (0.0005 V Step) VDET32: 0.0100 V to 0.1000 V (0.0005 V Step)
放电过电流检测电压精度	VDET31: ±1.0 mV (0.0050 V to 0.0300 V), ±1.5 mV (0.0305 V to 0.0500 V), ±2.0 mV (0.0505 V to 0.0800 V) VDET32: ±2.0 mV (0.0100 V to 0.0600 V), ±3.0 mV (0.0605 V to 0.1000 V)
放电过电流检测延迟时间	VDET31: 8 ms, 16 ms, 32 ms, 512 ms, 1024 ms, 4096 ms VDET32: 8 ms, 16 ms
充电过电流检测电压	–0.0800 V to –0.0050 V (0.0005 V Step)
充电过电流检测电压精度	±1.0 mV (–0.0050 V to –0.0300 V), ±1.5 mV (–0.0305 V to –0.0500 V), ±2.0 mV (–0.0505 V to –0.0800 V)
充电过电流检测延迟时间	8 ms, 16 ms
短路检测电压	0.0200 V to 0.2000 V (0.0005 V Step)
短路检测电压精度	±3.0 mV (0.0200 V to 0.120 V), ±5.0 mV (0.1205 V to 0.200 V)
检测延迟时间短	0.28 ms, 0.53 ms, 1.1 ms, 2.1 ms
恢复过充的条件	Selectable: Auto Release1 / Auto Release2 / Latch
恢复过放电的条件	Selectable: Auto Release / Latch / Latch2 / Latch3(Slope)

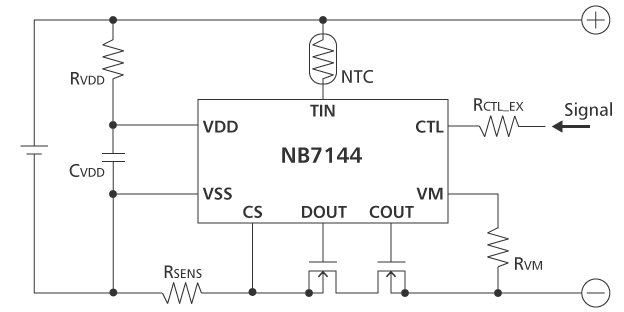

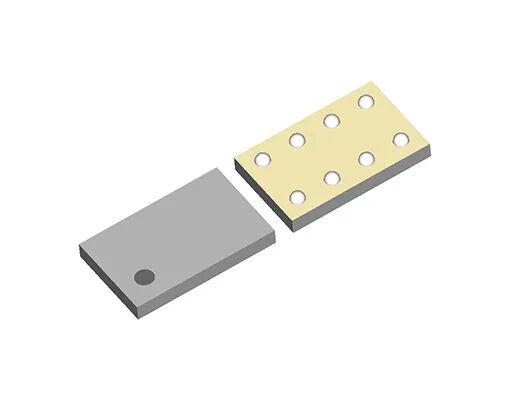

封装	WLCSP-8-ZA3
0 V Battery Charging	Selectable: Permission / Inhibition
