AiP8002D是一款2W单声道桥式AB类音频功率放大器，面向便携计算机、台式计算机、低压音响系统等应用。5V供电、THD+N<1%时，可向4Ω负载提供2W平均功率。工作电压 1.8V～5.5V，静态电流典型值8mA，关断模式电流仅0.5µA，并内置60ms软启动抑制上电POP声，为低压便携设备提供高性价比、外围极简的音频放大方案。
应用优势
高保真输出
5V供电，THD+N<1%时向4Ω负载提供2W平均功率，满足便携与低压音响的高音质需求
低功耗设计
工作电压1.8V～5.5V，静态电流典型8mA；关断模式电流典型0.5µA，适合电池供电设备延长续航
灵活关断控制
SD高电平关断，内部集成上拉电阻，SD不接电位时默认关断，尤其适合MCU高电平关断控制
软启动抑制POP
启动延时典型60ms，有效抑制上电POP声，提升听感体验
极简外围
无输出耦合电容、自举电容及输出阻抗均衡网络，仅需少量外接元件，降低BOM成本与PCB面积
增益外部设定
单位增益稳定，通过Ri与Rf灵活设定闭环增益，AVD=2×(Rf/Ri)
主要特点
输出功率：2W@4Ω（1%THD）；2.3W@4Ω（10%THD）
工作电压：1.8～5.5V
静态电流：8mA
关断电流：0.5µA
关断控制：SD高有效，内置上拉，默认关断
启动延时：60ms，抑制上电POP
增益：外部设定，AVD=2×(Rf/Ri)
工作温度：-40℃～85℃
封装：DIP8/SOP8/MSOP8/ESOP8

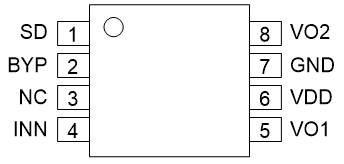

引脚排列图及引脚说明 Pin arrangement diagram and pin description

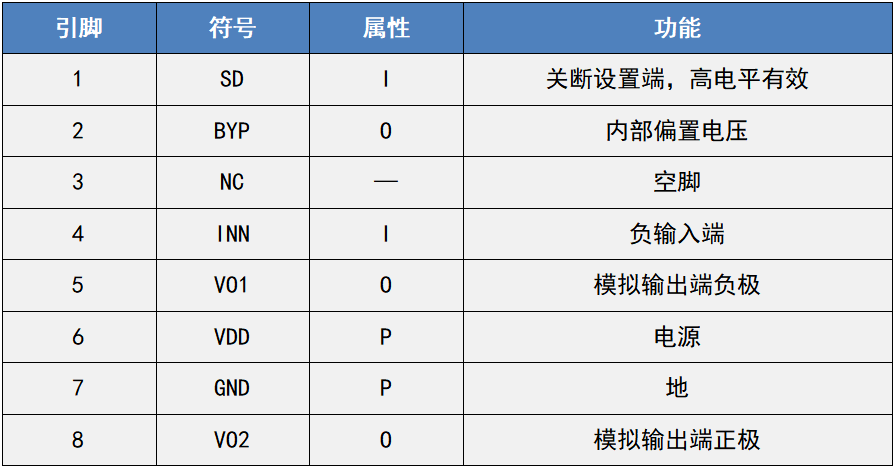

引脚排列图及引脚说明

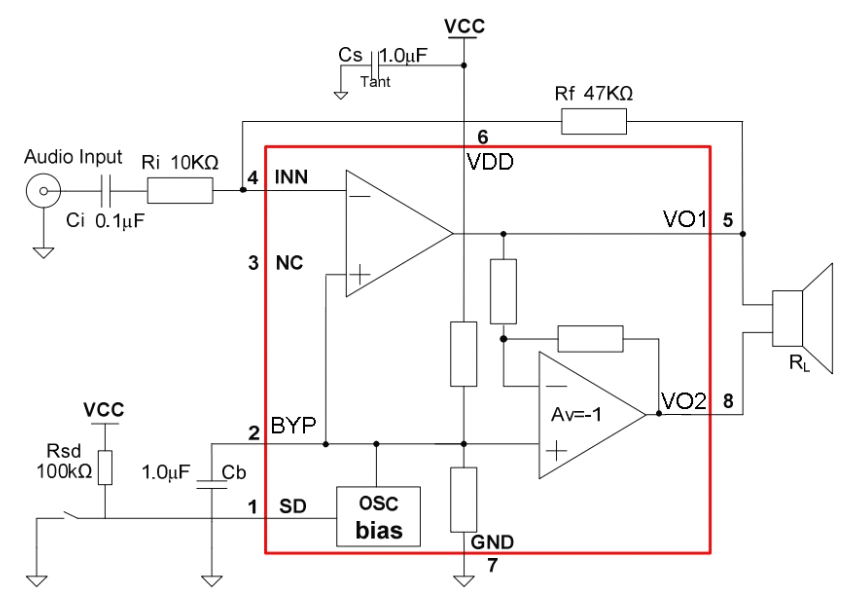

AiP8002D典型应用如下：

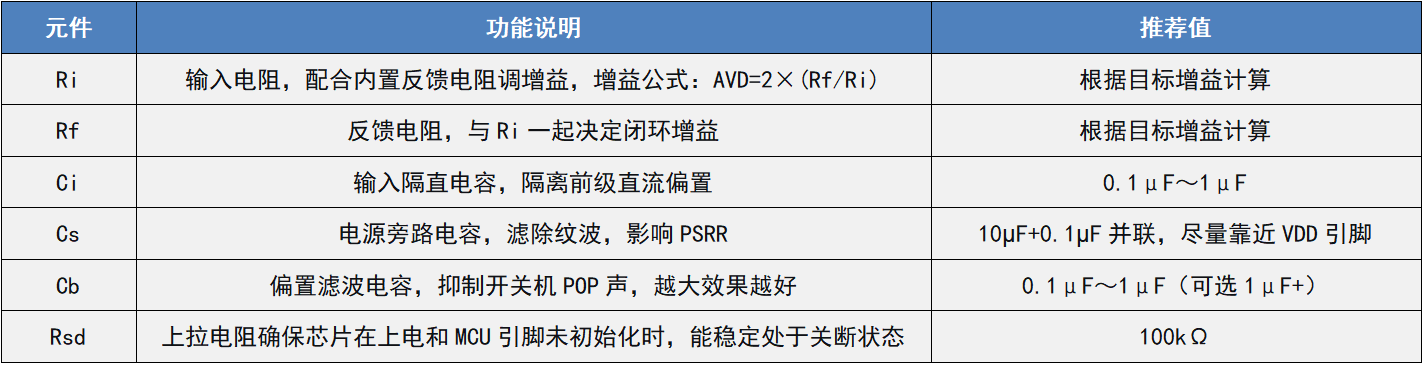

外接元件说明：
应用领域
结语
AiP8002D以2W输出、THD<1%、单端输入、低关断电流、1.8V低压工作、60ms软启动等特性，为便携及低压音频设备提供了一套高性价比、外围极简的AB类功放方案。
如需了解更多产品资讯，请联系我司授权代理商或销售工程师。

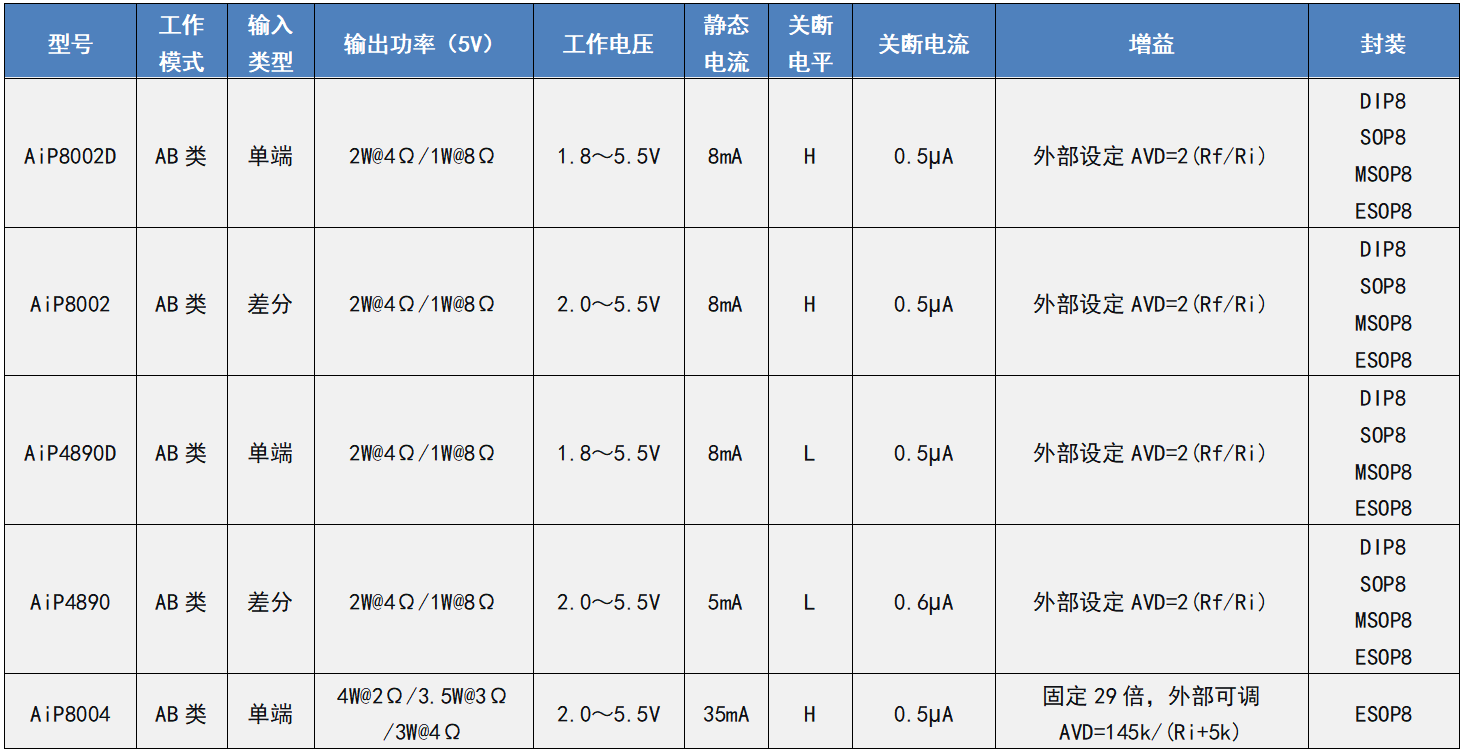

【AiP8002D对比选型速查表】
