产品介绍
LHA9955是一款32位超高精度模数转换器(ADC)，集成低噪声可编程增益放大器(PGA)和有限脉冲响应(FIR)滤波器。该ADC可满足地震监测设备需要低功耗来延长电池运行时间的严苛要求。 低噪声PGA通过1至64的增益扩展了ADC动态范围。PGA允许直接连接地震检波器，无需外部放大器。高通滤波器可从信号中移除直流和低频成分。时钟频率误差由频率精度高达7ppb的采样速率转换器补偿。 ADC支持3种功耗模式，兼顾性能与功耗需求。 该ADC采用紧凑的5mm × 5mm QFN封装，额定工作环境温度范围为–40°C至+125°C。
产品特性
• 低功耗
- 高功耗模式增益=1，10mW
- 低功耗模式增益=1，3.3mW
• 动态范围和噪声
FIR滤波器@250SPS：
- HP模式PGA增益=1：DR=138.5dB，噪声0.21μVrms
- LP模式PGA增益=1：DR=135dB，噪声0.31μVrms
SINC滤波器@50SPS：
- HP模式PGA增益=1：DR=150dB，噪声0.07μVrms
- LP模式PGA增益=1：DR=147dB，噪声0.1μVrms
• 总谐波失真THD：–125dB
• 积分非线性INL：1ppm/FSR
• 共模抑制比CMRR：140dB
• 增益温漂：0.5ppm/°C
• 失调温漂：25nV/°C @G=1；1nV/°C @G=32
• 灵活的数字滤波器：
- 可选的SINC+FIR+IIR
- 线性或最小相位
- 高通滤波器
• 数据速率（高功耗模式）：
- FIR滤波器50SPS 至 8000SPS
- SINC滤波器50SPS 至 64000SPS
• PGA增益：1至64
• SYNC输入
• 时钟误差补偿
• 双通道多路转接器
• 偏移和增益校准
• 通用数字I/O
• 支持FIFO，接口CRC校验
• 模拟电源供电：5V、3.3V或±2.5V
产品应用
• 能量勘探
• 无源地震监测
• 地球科学和地质学
• 精密仪表

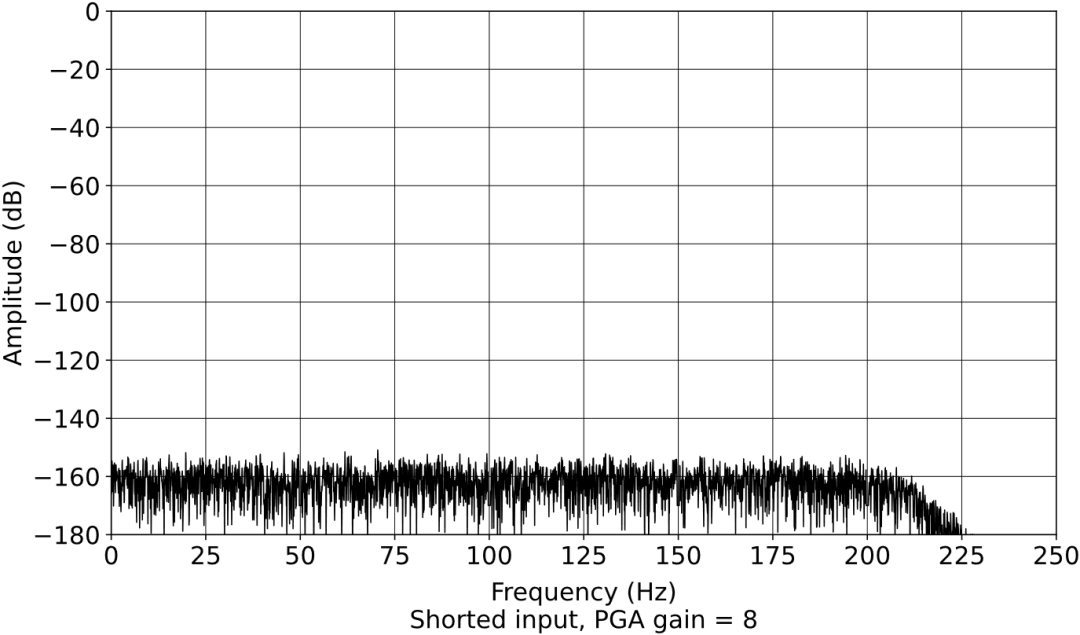

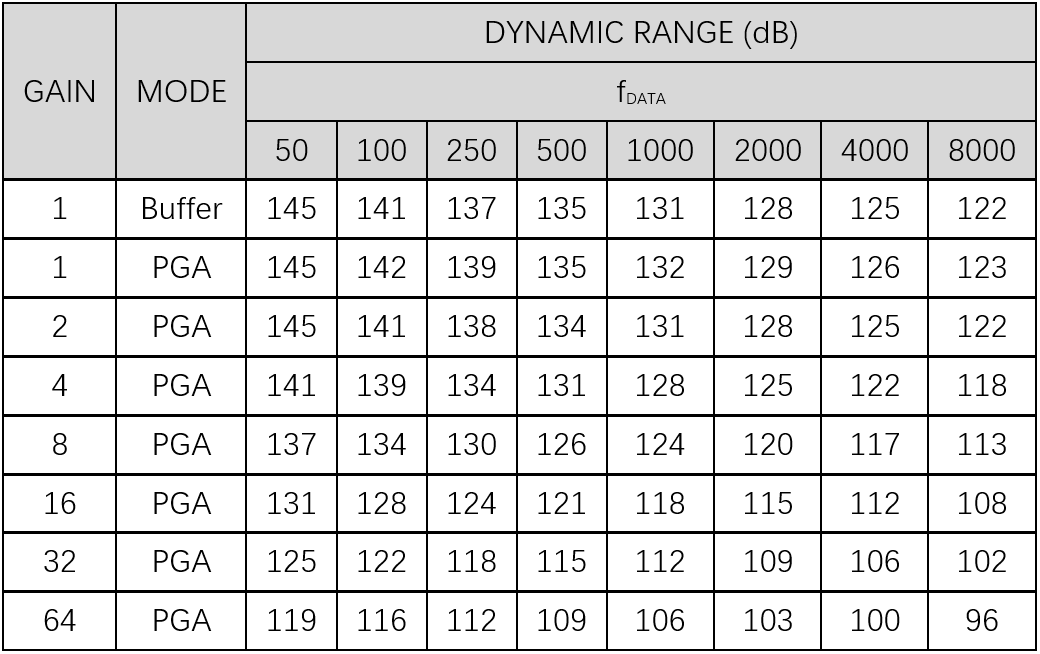

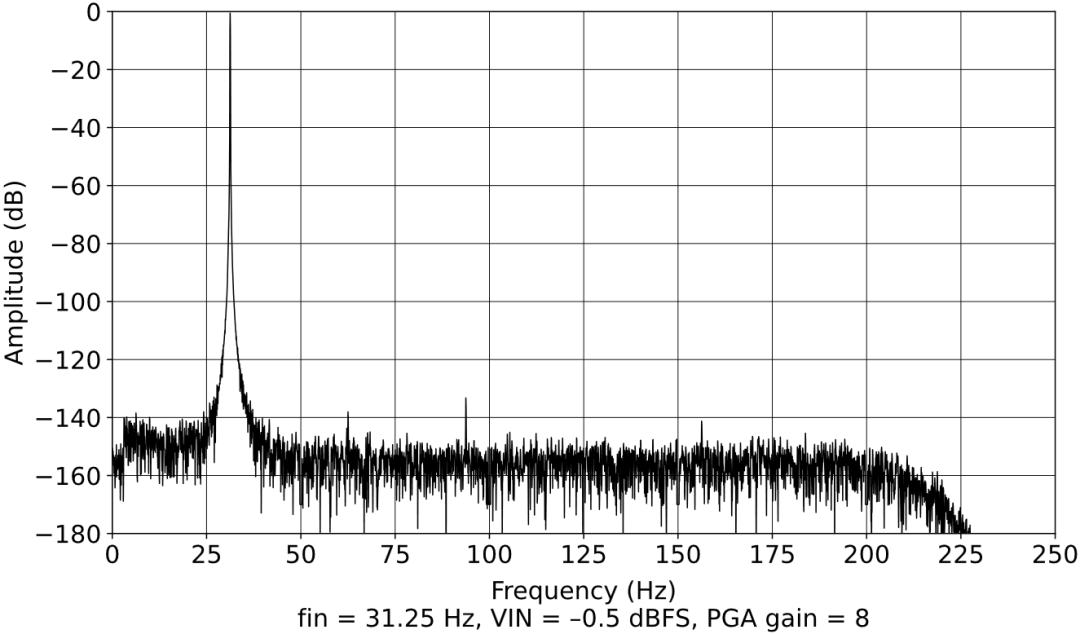

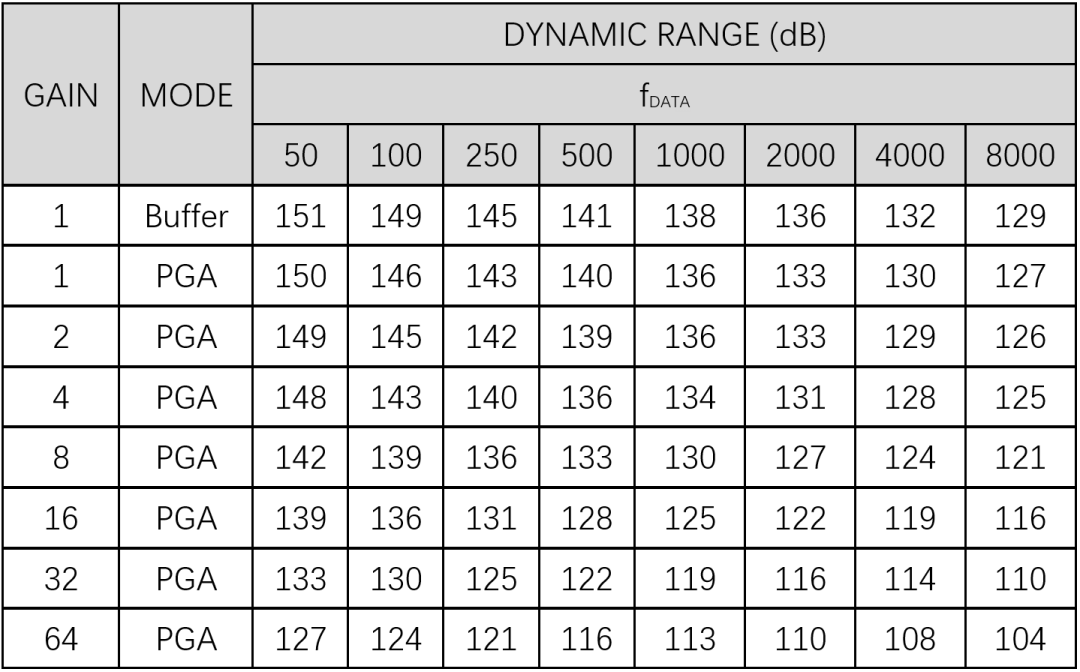

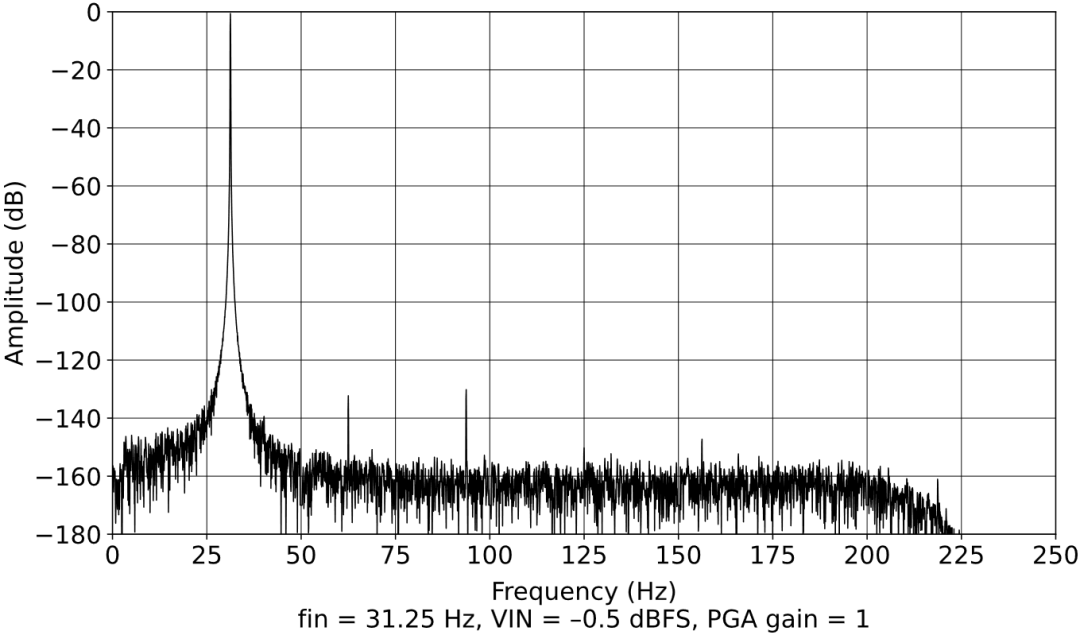

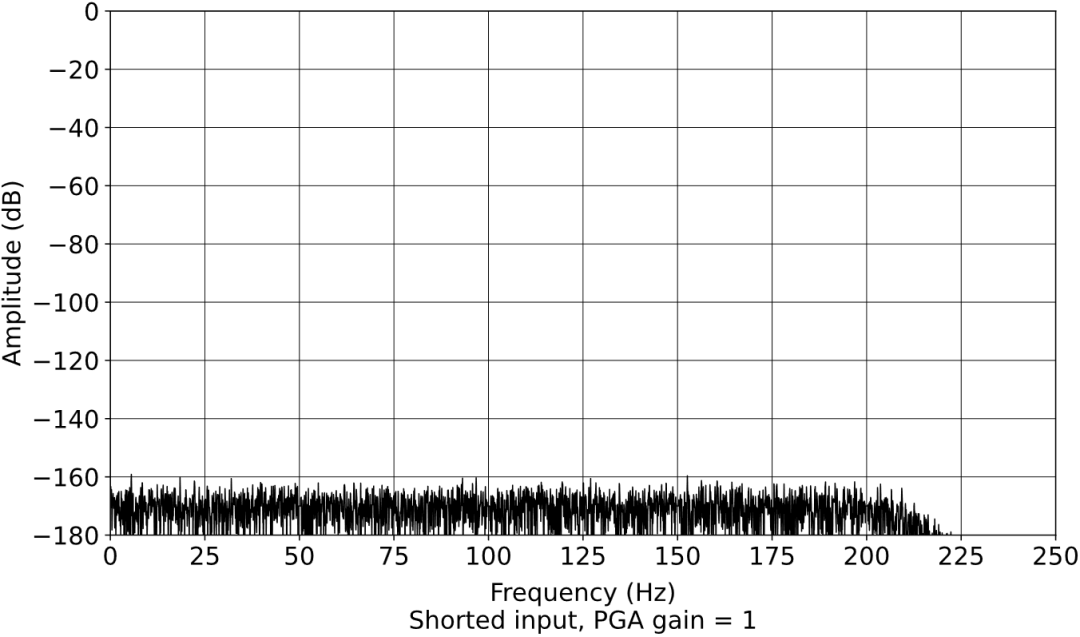

实测数据
