产品 | 50MHz 零交越失真低噪声 RRIO 运算放大器

前言

在传感器信号调理、数据采集与精密测量领域，运算放大器是连接模拟世界与数字系统的第一道门槛。传统轨到轨输入运放采用PMOS与NMOS差分对互补结构，当输入共模电压跨越两对管的切换区时，会出现失调电压跳变、跨导突变和共模抑制比凹陷，即输入级交越非线性（交越失真）。这一问题在高精度ADC驱动和动态共模信号链路中尤为突出，会直接引入直流误差和共模干扰。

随着国产高性能模拟芯片的持续突破，工程师在选型时不再需要在精度、速度与供货稳定性之间妥协。先积集成正式推出 LTA668x 系列——一款50MHz零交越失真、轨到轨输入输出（RRIO）的高性能 CMOS运算放大器，以单/双通道灵活配置，为工业、通信、医疗与消费电子提供高保真信号放大方案。

产品概述

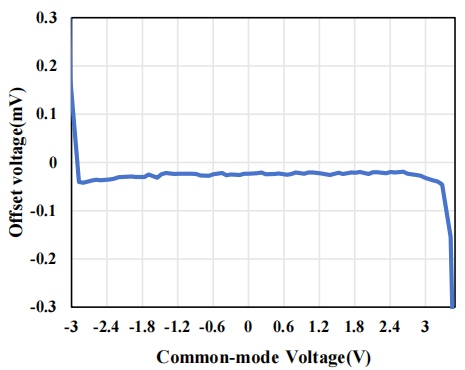

LTA668x 系列包含单通道 LTA6681 与双通道 LTA6682，采用零交越失真输入级架构，在 2.5V 至 5.5V 单电源供电下即可实现轨到轨输入与输出摆幅。该架构从根本上消除了传统互补输入级在共模电压穿越中点时的失调电压跳变，使 THD+N 低至 0.0004%，CMRR 在全输入范围内保持 90dB（最小值）/ 110dB（典型值）的高水准。

系列覆盖 -40°C 至 +125°C 工业级温度范围，提供 SOT23-5L、SOT23-6L（带 SHDN 关断）、SOIC-8L 与 DFN3x3-8L 四种封装，单通道与双通道电气规格一致，便于工程师在不同通道数与 PCB 面积需求之间无缝切换。

核心参数亮点

50MHz·55V/µs，高速瞬态响应

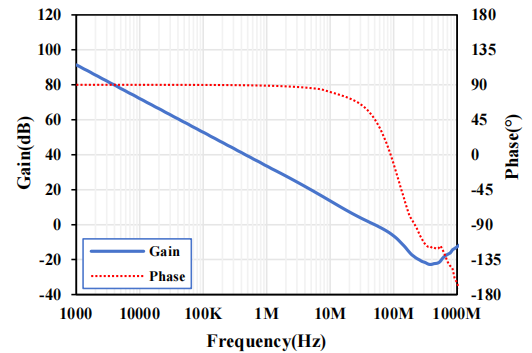

LTA668x 具备 50MHz 增益带宽积与 55V/µs 压摆率，相比传统方案，压摆率显著提升。4V 阶跃信号下，建立时间可达 200ns（0.1%）/ 400ns（0.01%），非常适合驱动高速 SAR ADC 与脉冲信号调理。

0.0004% THD+N，信号纯净

LTA668x 采用零交越失真输入级架构，从根本上消除了传统互补输入级在共模电压穿越中点时的失调电压跳变，THD+N低至 0.0004%（1kHz，4Vpp，G=1）。这一指标使其在音频前置放大、传感器信号调理与有源滤波等对线性度敏感的应用中表现优异。

8nV/√Hz噪声，0.1mV失调，0.2pA偏置

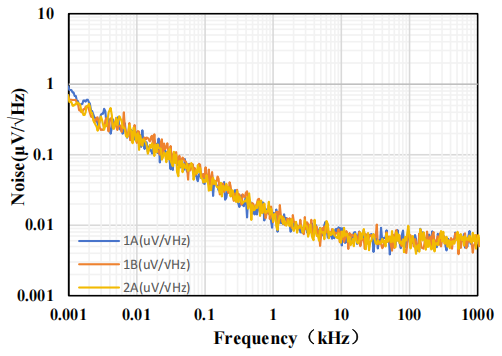

在 10kHz 处输入电压噪声密度典型值为 8nV/√Hz；输入失调电压仅 0.1mV，温漂典型值 2µV/°C；输入偏置电流低至 0.2pA。三重优势叠加，使其能够可靠放大高阻抗传感器（如光电二极管、化学传感器）输出的微弱信号。

RRIO，输入超轨100mV

输入共模范围从负电源轨延伸至正电源轨以上 100mV，输出摆幅距电源轨在10mV以内。无论是低压电池供电系统，还是接近电源轨满幅输出的数据采集前端，LTA668x 都能提供充足的动态范围。

2.5V~5.5V，-40~+125°C宽温

从 2.5V 低压便携设备到 5.5V 工业控制器，LTA668x 均可单电源稳定工作。全系列在 -40°C 至 +125°C 范围内保证关键直流与交流参数，满足工业现场与汽车电子外围模块的严苛要求。

输出驱动能力

短路电流典型值60mA(拉电流)/65mA(灌电流)，可轻松驱动 SAR ADC 采样电容、电缆负载及后级缓冲，减少对外部驱动级的依赖，简化 BOM 与 PCB 布局。

±8kV HBM ESD 防护

LTA668x 增强型 ESD 耐受能力：人体模型（HBM）±8000V，充电器件模型（CDM）±2000V。两种模型均具备充足的静电防护裕量，有助于提升产线良率与现场可靠性，减少因静电放电导致的失效风险。

封装与选型

LTA668x 提供单/双通道与多种微型封装，工程师可根据通道数、PCB 面积与关断需求灵活选型：

LTA6681XT5/R6：单通道 SOT23-5L，最小封装，体积敏感型首选；

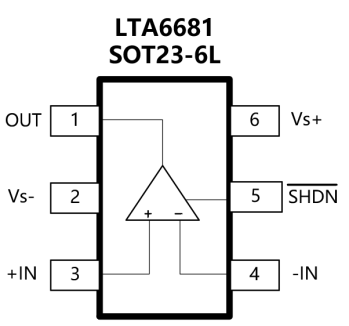

LTA6681XT6/R6：单通道 SOT23-6L，热阻 θJA = 200°C/W，带 SHDN 关断引脚，支持低功耗待机模式；

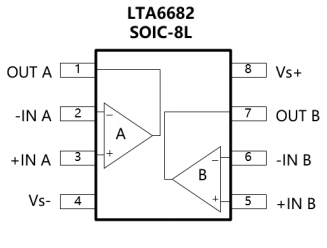

LTA6682XS8/R8：双通道 SOIC-8L，标准表面贴装封装；

LTA6682XF8/R10：双通道 DFN3x3-8L，3mm×3mm 小型化，适合高密度设计。

典型应用场景

传感器的信号调理与放大（压力、温度、光电二极管、化学传感器）

数据采集系统与 SAR ADC 驱动

工业过程控制与有源滤波器

测试测量设备与宽带放大器

专业音频前置放大与线路驱动

可穿戴设备与电池供电仪器

结语

LTA668x 的推出，是先积集成在高性能信号链放大器领域的又一次扎实进阶。它以零交越失真架构消除传统轨到轨运放的精度瓶颈，用 50MHz 带宽与 55V/µs 压摆率拓宽动态响应边界，并以丰富的封装选择满足从便携消费电子到工业现场的多场景需求。在国产高性能模拟芯片持续崛起的今天，先积集成愿与每一位工程师同行，以稳定可靠的信号链产品，为中国智造注入更多确定性。
