技术 | 精通电流传感系列文：高边与低边电流检测：为什么位置至关重要？

在现代功率电子架构中，实现高精度和动态响应只是电流检测问题的一部分。随着系统在功率容量和复杂度上不断提升 — 从高效率太阳能逆变器、800V 电动汽车（EV）牵引逆变器，到下一代 AI 数据中心供电系统，电流传感器在电路拓扑中的物理位置已成为一项根本性的设计参数。

系统架构师必须确定传感器相对于负载的放置位置，而究竟采用高边还是低边电流检这一选择，将决定系统的诊断能力、控制环路复杂度，以及整个架构的基本安全和隔离要求。

本文是旨在为电流传感器选型提供指导，帮助工程师在不同传感器技术之间做出关键权衡。

什么是隔离？传感器位置如何影响隔离效果？

在选择电流传感器时，工程师通常首先关注精度、带宽和范围等性能指标。但对于许多应用而言，安全和隔离才是更关键的设计考量要素；如果无法安全获取测量结果，再高的测量精度也毫无价值；而能否安全获取测量结果，取决于一个基本架构概念：电气隔离。

电气隔离是一项设计原则，即在物理和电气上将电路中的两个不同域分离，防止危险的直流电在二者之间流动，同时仍允许数据、信号或功率的交换。在现代功率电子中，隔离是危险高压功率级与敏感低压控制电子器件（如 3.3V 微控制器）以及操作人员之间的关键屏障。

它不仅是一项功能，更是一项基本要求，用于保障用户安全、保护敏感的下游电子器件，并实现可靠且抗噪声的系统性能。电流传感器在电路拓扑中的物理位置及其隔离特性，是决定系统安全与性能的根本性设计要素。

三种拓扑：低边、高边和串联式电流检测

电流传感器通常可放置在相对于负载的三个位置：低边、高边，或与负载本身串联。每种位置都会使传感器处于不同的共模电压环境中，进而决定系统的隔离要求、故障检测覆盖范围以及对控制环路构成的约束。

低边检测将传感器放置在负载与系统接地回路之间，使其电路保持在接近地电位的位置，但代价是故障检测存在盲区。高边检测将传感器放置在正电源与负载之间，使其能够检测到电源输出的所有故障电流路径，但也会使其暴露于功率母线的完整共模电压之下。

串联（或相内）检测将传感器直接与负载本身串联（通常是与电机相串联），从而实现与开关状态无关的连续电流监测能力，但也会使传感器承受以开关频率在直流母线与地之间摆动的共模电压。

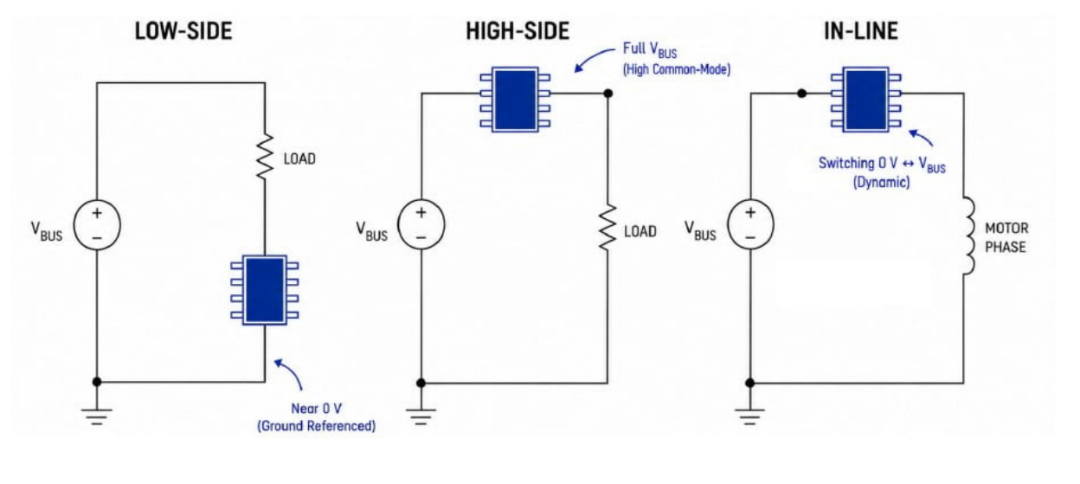

表 1 总结了上述各拓扑之间的关键差异，图 1 显示了低边、高边和电机相内串联电流检测的传感器放置配置。后续章节将从隔离角度最简单、要求最低的低边检测开始，逐一探讨这三种拓扑。

属性	低边	高边	串联(相内)
传感器相对于负载的位置	位于负载与接地回路之问	位于正电源与负载之间	与负载串联(例如电机相)
共模电压暴露程度	接近地电位	静态，处于完整直流母线电位	动态:以PWM频率在母线电压与地之间摆动
电气隔离要求	不需要	强制要求	强制要求，且需要高CMTI
对地短路故障检测	否，完全绕过分流电阳	是，全部电源电流都流经传感器	是，在其监测的相内
接地基准完整性	受干扰 (“地弹”)	不受干扰	不受干扰
占空比/消隐时间影响	在高开关导通时间下限制最大占空比	无	无:无论PWM状态如何均可连续检测
dV/dt/CMTI敏感性	低	中等(静态共模，但开关期问存在快速瞬变边沿)	最高:以开关频率持续承受完整dV/dt
相对成本和设计复杂度	最低	中到高(需要隔离)	最高(隔离+CMTI)
典型适用场景	成本敏感、非安全关键型设计	需要全面故障覆盖的安全关健型系统	FOC电机控制、需要连续相电流的高性能驱动器

表 1：低边、高边和串联电流检测拓扑比较

低边检测: 以地为参考的简洁性

在低边检测配置中，电流测量节点位于负载与系统接地回路之间。

低边检测的主要优势是电气结构简单。由于传感器电路工作在地电位或接近地电位，因此不会承受功率母线的极端共模电压，也就无需高共模电压抑制能力或可靠的电气隔离。这使工程师能够采用简单、低成本的集成式方案（如ACS37041/ACS37042以及采用 EX 封装的 ACS71240）将信号送入模数转换器（ADC），这通常可降低整体方案成本。

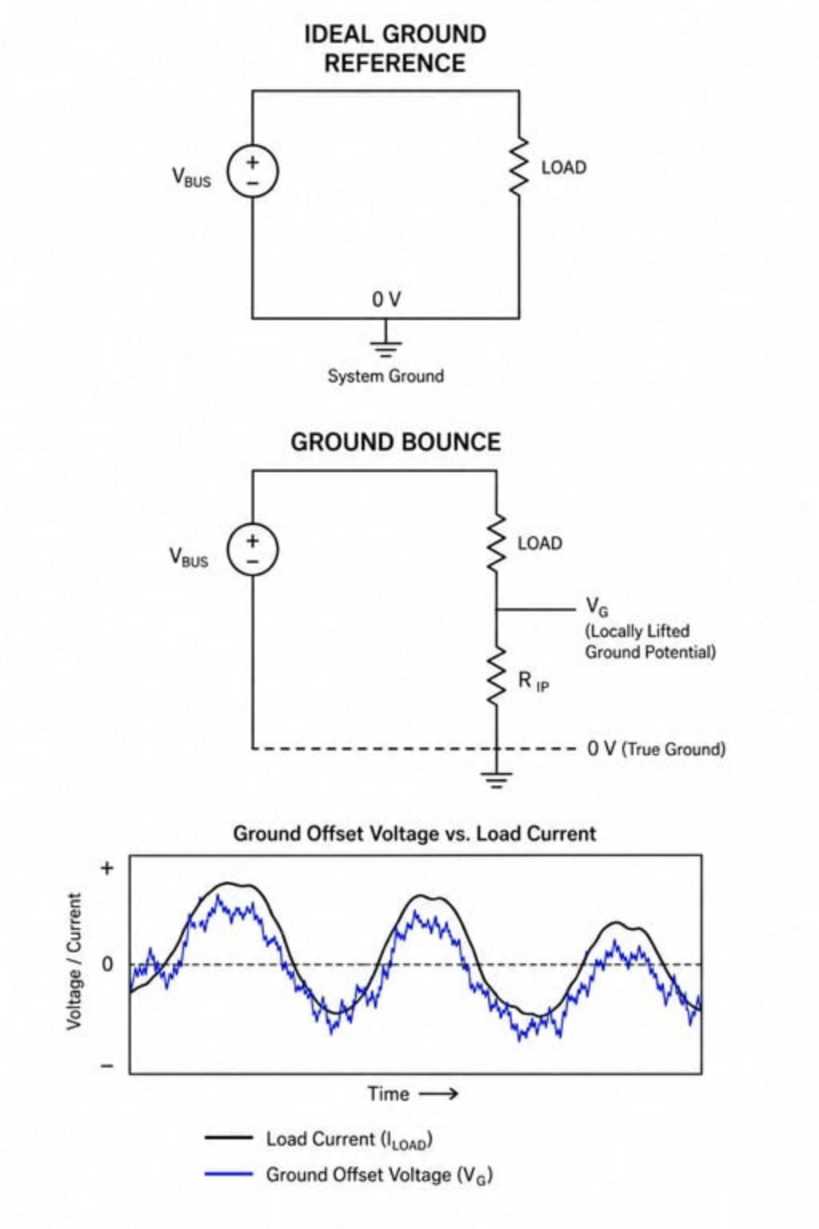

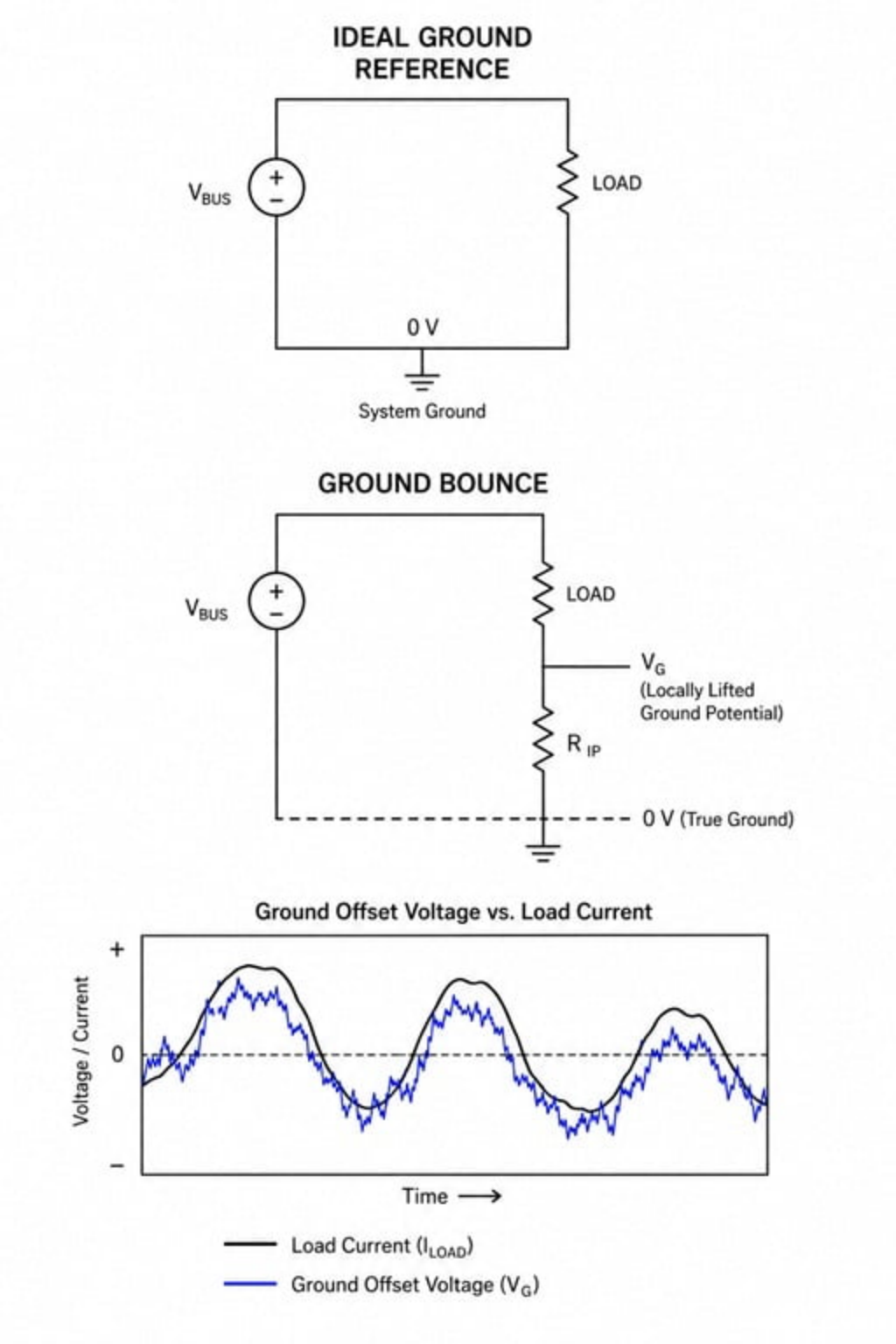

然而，低边放置方式在物理层面的固有特性会引入运行方面的设计权衡，可能降低系统稳定性和安全性。将电阻式传感器放在回流路径中，会使负载地电位高于真实系统地基准，并产生随负载电流动态波动的失调。这种“地弹”会降低信号完整性，并使整个系统的控制电路变得复杂。它会降低信噪比（SNR），并给共用同一接地平面的微控制器、栅极驱动器、通信总线或其他以地为参考的系统带来基准误差。

在采用碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体的系统中，开关频率和瞬变边沿速率极高。在接地回流路径中加入分流电阻，会对换相环路引入寄生电感。在高 di/dt 事件期间，这种寄生电感会产生电压尖峰（V = L × di/dt），可能导致振铃、电磁干扰（EMI），甚至误触发功率开关。

除了硬件层面的脆弱性之外，在电机驱动等开关应用中，低边检测还会显著增加软件和控制环路复杂度。在标准逆变器拓扑中，低边传感器只有在低边功率开关（MOSFET 或 IGBT）导通时才能测量负载电流。

这会造成严重限制：如果系统需要非常高的占空比（意味着高边开关在大部分时间内处于导通状态），低边开关只会在开关周期中的很短一段时间内导通。如果这段“导通时间”短于传感器和下游 ADC 的建立时间，系统就无法准确采样电流。因此，工程师不得不在软件中人为限制逆变器的最大占空比，这会限制可施加到电机上的最大电压，最终降低系统的峰值机械功率输出和动态范围。

低边检测最主要的缺陷是无法检测某些灾难性故障条件。如果负载高边直接对底盘或地短路（这是一种由电机绕组绝缘退化或机械损伤引起的常见失效模式），故障电流会直接从正电源流向地，完全绕过低边分流电阻。系统控制器无法感知电流浪涌。由于看不到这种对地短路故障，过流保护关断机制无法触发，可能导致硬件损坏。

高边检测: 诊断优势与隔离的必要性

为确保全面的故障可见性并保持真实的系统接地参考，安全关键型系统通常优先采用高边电流检测。在这种拓扑中，传感器直接放置在正电源与负载之间。这是大多数现代系统中的首选拓扑，因为它能够实现全面故障检测（包括对地短路），简化整体系统设计，并且不会干扰系统的接地基准。传感器的低压输出必须与高母线电压进行电气隔离，以保护下游微控制器并确保用户安全。

高边放置可确保从电源流出的所有电流，包括意外的对地短路故障电流，都必须流经传感器。这使系统能够即时检测并响应任何故障条件，包括相间短路、串联负载故障和对地短路事件。此外，由于传感器不再位于回流路径中，系统的真实接地基准不会受到干扰。

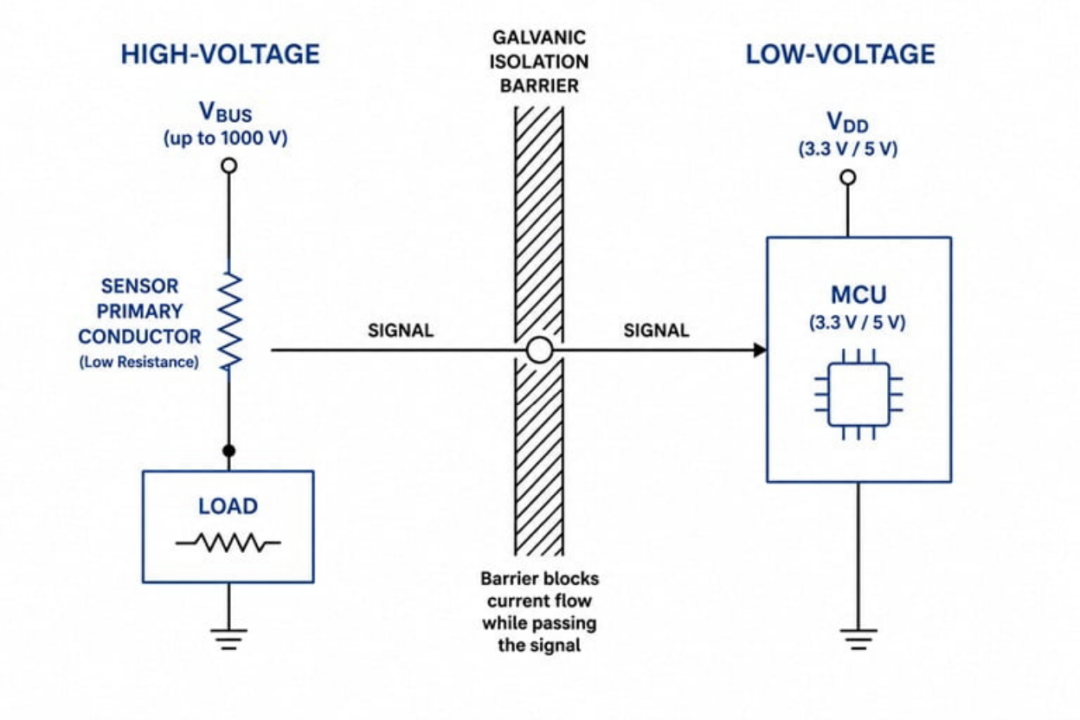

隔离需求主要源于将电流传感器放置在负载高边、位于正电源与负载之间这一决定。高边检测的重要工程挑战在于电压域。此时测量节点浮置在系统母线的高电位上。该电压称为共模电压，在标准汽车系统中可能为 12V，在电动汽车和工业应用中则可能达到 400V、800V、1000V 甚至更高。图 2 概述了如何将高压电流路径与低压 MCU 分离，同时允许测量信号安全跨越隔离屏障。

**图3：电气隔离将高压电流路径与低压 MCU 分离，同时允许测量信号安全跨越隔离屏障**

应用	典型母线/共模电压[V]	通常采用的检测拓扑
标准12V汽车电子	12	低边或高边
48V轻混和电动自行车系统	48	高边
工业电机驱动器	400-650	高边或串联
EV/HEV牵引逆变器	400-800	高边或串联
下一代SiC/GaNEV和工业系统	800-1000	高边或串联
AI数据中心供电	800	高边

表 2：各应用的典型共模电压及推荐检测拓扑

为了获得精确的电流测量值并将数据安全传回低压微控制器，传感器必须桥接这一巨大的电压差。传感器输出信号必须由低压组件读取，例如工作在 3.3V 或 5V 的微控制器。如果高压侧与低压侧之间没有电气屏障，这种巨大的共模电压可能会损坏微控制器以及任何其他连接组件。

在高边配置中，电气隔离不再是可选特性，而成为强制性的安全要求。隔离屏障必须能够承受持续高工作电压，以保护人员和设备，同时还必须抑制快速开关 SiC 和 GaN 功率级产生的高速电压瞬态（高 dV/dt ）。

高边分流电阻应用的复杂性

采用分流电阻进行高边检测，会给系统带来显著的架构复杂性。分流电阻两端产生的微小差分电压（ΔV = I × R）会叠加在高达 800V 的巨大共模电压之上。为了安全提取这一毫伏级信号并将其传送到 3.3V 或 5V 微控制器，设计人员必须使用复杂的隔离放大器。

这会产生多项工程代价：

隔离电源要求：隔离放大器的高压侧需要自身独立的隔离偏置电源才能工作，因为放大器的高边电路浮置在母线电位上，无法与低边电源轨共用。这就需要额外的 DC-DC 转换器、变压器和低压差稳压器，从而增加物料清单（BOM）并占用宝贵的印刷电路板（PCB）面积。

热损耗：分流电阻通过直接压降工作，会产生不可避免的 I²R 功率损耗和多余的热量，降低整体系统效率。

易受高 dV/dt 影响：分流电阻及其相关隔离放大器的物理占板面积会引入显著共模电容。在 SiC/GaN 开关产生的极端 dV/dt 电压瞬态期间，该电容会使高频噪声跨越隔离屏障，破坏测量信号或导致故障误触发。

Allegro 的 ACS37200 直接应对了这些工程代价。它将超低电阻载流导体和 1097VRMS 认证基本隔离集成到单个表面贴装封装中，以一个出厂校准器件取代上述分流电阻、隔离放大器和隔离偏置电源链路，与基于分立分流电阻的实现方法相比，可降低功率损耗并缩小 PCB 占板面积。

表 3 详细总结了这种设计权衡。其行业领先的内部导体电阻仅为 50μΩ，与典型分流电阻相比可降低功率损耗，并消除高达 ±200 A 大电流路径中的热瓶颈。结合 150kHz 模拟带宽、4μs 快速响应时间和可调过流故障输出，ACS37200 可为电动汽车（EV）车载充电器、DC-DC 转换器和太阳能逆变器等严苛系统提供高效、可靠且节省空间的高边电流检测。

考量因素	分流电阻+隔离放大器	集成式磁性传感器 (霍尔效应/TMR)
隔离机制	外部隔离放大器芯片	导体与裸片的固有物理分离
是否需要额外的隔离偏置电源	是(DC-DC转换器/变压器)	否
功率损耗机制	分流电阻上的I2R损耗	电阻损耗可忽略
BOM影响	较高: 分流电阻、隔离放大器、隔离DC-DC,LDO	较低: 单个集成器件
PCB影响	更大	更小
dV/dt/共模电容敏感性	较高:分流电阻+放大器占板面积会使噪声跨屏障耦合	较低
设计复杂度	较高	较低

表 3：高边检测实现方式权衡：分流电阻 + 隔离放大器 / 集成式磁性传感器

拓扑冗余

通过在相桥臂的高边（或串联位置）和低边同时放置传感器，系统控制器可以执行实时诊断交叉检查。根据基尔霍夫电流定律，进入负载的电流必须等于返回电流。如果高边传感器读数为 50A，而低边传感器读数为 0A，控制器即可立即识别灾难性的对地短路故障。如果差值只有几毫安，系统则可以在硬故障发生前检测到细微的绝缘退化或漏电流。表 4 总结了不同传感器放置位置对应的故障检测覆盖范围。

在几十安培甚至数百安培的背景电流中分辨仅几毫安的漏电流，对传感器精度要求极高。Allegro 的 ACS71010 出厂校准后典型精度为 1%，并将高压隔离直接集成在封装内，为冗余交叉检查提供所需精度，以区分真正的绝缘退化与普通测量噪声。如果高边没有集成式磁性传感器的固有电气隔离，就很难以安全且经济的方式实现这种冗余拓扑；基于分流电阻的替代方案会重新引入前文所述的隔离放大器代价（BOM、热损耗、dV/dt 敏感性）。

故障类型	仅低边	仅高边	仅串联	高边和低边(冗余)
对地短路 (负载正端至底盘)	无法检测	可检测	可检测(在被监测相内)	可检测，并通过交叉检查确认
相间短路	无法检测	可检测	可检测	可检测
标准过流	可检测	可检测	可检测	可检测
绝缘退化/漏电流	无法检测	单独使用无法可靠区分	单独使用无法可靠区分	可检测(通过KCL不匹配)
以地为基准的噪声/失调误差	存在(“地弹”)	不存在	不存在	不存在

表 4：不同传感器位置的故障检测覆盖范围

串联（相内）电流检测

虽然高边检测解决了低边放置的诊断盲区，但磁场定向控制（FOC）等现代高性能电机控制算法，通常会推动架构师选择第三种放置方式：串联（或相内）电流检测。在这种拓扑中，传感器直接与电机相串联。

低边传感器只能根据逆变器桥臂的开关状态看到脉冲电流，而串联传感器无论 PWM 状态如何，都能连续测量电机的真实相电流。这种连续监测能力完全消除了与低边检测相关的软件消隐时间问题和占空比限制，使逆变器能够以更高占空比运行，接近实际 PWM 极限，从而实现最大转矩和功率输出。

虽然串联检测能够最准确地反映负载情况，但它也为传感器隔离屏障带来了最严苛的环境。测量节点不再处于静态高直流电压（如高边传感器）或接近地电位（如低边传感器）。相反，相节点处的共模电压会以 PWM 开关频率在高压 DC 母线与地之间快速切换。

这会使传感器持续暴露于极端电压瞬态（高 dV/dt）之下。因此，将传感器串联放置不仅要求具备可靠的电气隔离，以保护低压控制器免受直流母线影响，还要求具备出色的共模瞬态抗扰度（CMTI），以防止高频 PWM 开关噪声破坏敏感的模拟输出信号。

Allegro 的 ACS37100 专为这种环境而设计。它基于 Allegro 的 XtremeSense™ 隧道磁阻（TMR）技术构建，可提供 10MHz 带宽和 50ns 响应时间，能够跟踪相节点处快速瞬变边沿 PWM 转换，同时避免响应较慢、CMTI 可靠性较低的传感器在该应用中可能出现的信号破坏或误触发。

磁性传感器优势：固有电气隔离

为了消除高边分流电阻应用中的成本、热损耗和复杂性，现代架构高度依赖集成式磁性电流传感器（采用霍尔效应或隧道磁阻 TMR 技术）。

与分流电阻不同，磁性传感器并不通过直接压降来测量电流。相反，它们根据安培定律测量流经导体的电流所产生的磁场。由于磁场可以自由穿过介电材料，高压一次侧导体能够与敏感的低压半导体裸片实现完全物理分离。

这种磁耦合本身就提供了电流隔离。它允许传感器在不与高压母线建立任何电气连接的情况下准确读取电流，从而完全无需次级隔离放大器和专用偏置电源。明确高边放置的必要性以及磁隔离的优越性之后，自然会引出下一个架构挑战：这种物理屏障究竟如何在集成电路内部构建？

结语

电流传感器的放置选择并非无关紧要的实现细节，而是一项从控制算法到安全架构、贯穿系统各个层面的架构性决策。

低边检测通过让测量保持在接近地电位的位置，实现了简单性和低成本；但同样是这种以地为基准的放置方式，会使系统无法检测对地短路故障，在高 di/dt 开关下干扰接地平面，并施加占空比限制，从而制约电机性能。

高边检测将传感器放置在能够看到电源流出全部电流的位置，从而解决这些诊断和接地完整性问题；但这样也会使传感器暴露于功率母线的完整共模电压之下，使电气隔离从可选设计要素变成强制要求。

串联检测在此基础上进一步扩展，可为磁场定向控制等高级控制算法提供连续相电流可见性，但代价是使隔离屏障承受三种拓扑中最严苛的电压瞬态环境。

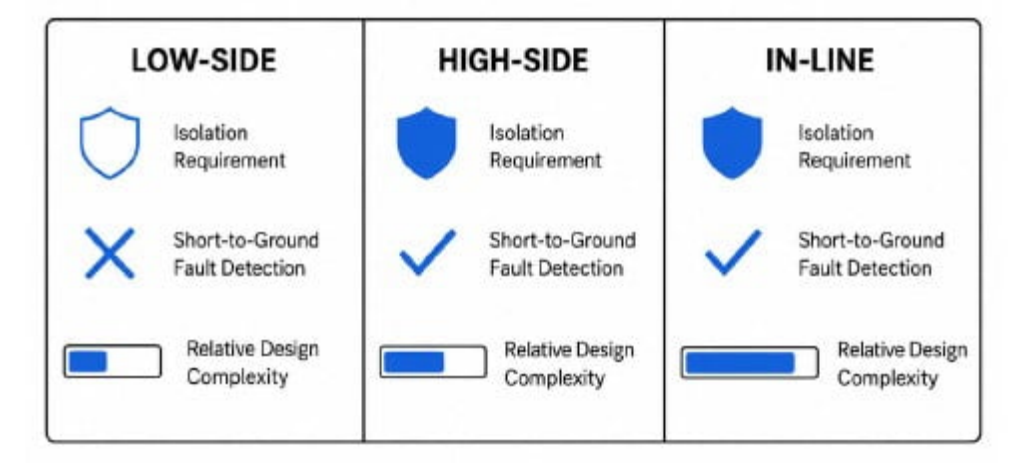

在所有三种配置中，有一项要求始终不变：随着系统迈向更高母线电压、更快开关的宽禁带器件，以及更严格的故障检测和功能安全要求，施加在传感器隔离屏障上的负担只会不断增加。传统分流电阻加隔离放大器方法能够满足这种要求，但代价是显著增加成本、占板面积、热损耗和 dV/dt 敏感度。集成式磁性电流传感器则通过高压导体与传感裸片之间的物理分离实现固有隔离，而不是在基于分流电阻的信号链上叠加额外隔离组件，因此避免了这些代价。图 2 总结了三种配置，表 5 则按设计优先级提供电流传感器拓扑选择的快速参考。

优先级	选择
最低成本，无需对地短路检测	低边
全面故障覆盖，安全关键型系统	高边
用于FOC/高性能电机控制的连续相电流	串联
最大故障诊断能力(包括漏电检测)	高边和低边冗余拓扑
