Melexis推出MLX90381的5V版本，进一步扩展其紧凑型Triaxis® pico-resolver（微型解码器）芯片系列，以支持更广泛的汽车、新形态出行及机器人电机应用。与设计布局受限的TMR（隧道磁阻）解决方案不同，这款全新的5V版本具备卓越的安装放置灵活性，这种设计自由度让工程师能够在不牺牲精度的前提下，有效缩小电机尺寸。
随着电机设计朝着更小尺寸、更低噪音和更高效率的方向发展，将精确的转子位置传感器集成至空间受限的机械系统中的挑战巨大。在无法进行轴端（End-of-shaft）测量的应用场景中，这一挑战尤为严峻，例如贯通轴（Through-shaft）电机、制动电机、转向电机、电动自行车驱动器以及其他紧凑型执行器等场景中。在这些环境下，工程师亟需一种支持灵活布局的位置传感解决方案，且不能增加额外的机械复杂度或占用PCB空间。
MLX90381核心优势

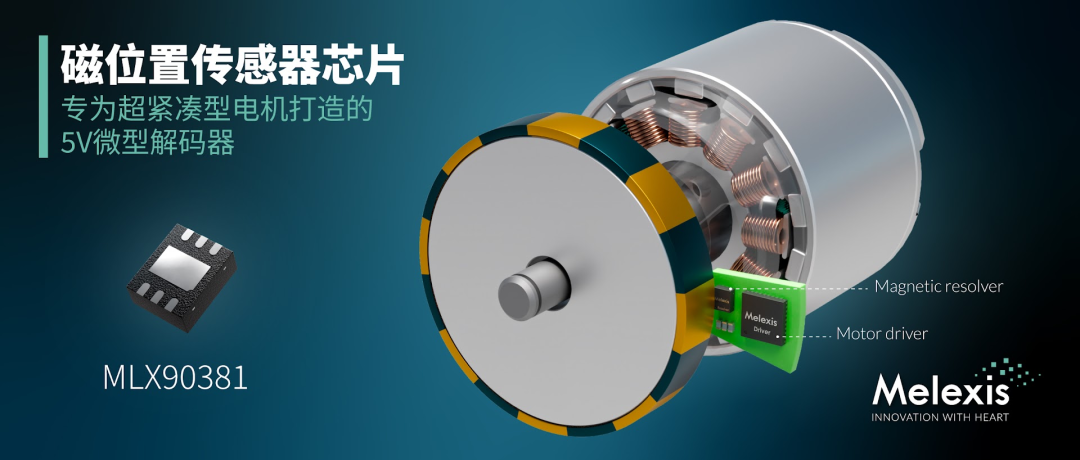

为解决这一痛点，5V版本的MLX90381将迈来芯专有的Triaxis®霍尔技术与高速正弦/余弦模拟输出相结合，集成于紧凑的DFN-6封装中。该器件通过感应三维磁通量密度，支持自定义选择X/Y、X/Z或Z/Y磁轴对组合，赋予了工程师在传感器相对于旋转磁铁的布局上更大的自由度。在离轴和在轴电机设计中，传感器可直接放置于磁轨下方或紧邻磁轨的位置，无需额外占用侧面空间。这不仅有助于突破机械限制、简化PCB布局，还能有效降低紧凑装配中的公差管控难度。
5V版本的MLX90381可提供2µs的输出刷新率，支持超过50,000rpm的旋转速度测量，适用于直流（DC）、无刷直流（BLDC）以及永磁同步电机（PMSM）架构中的高精度转子位置检测。其可编程的灵敏度和滤波器带宽为优化系统性能提供了高灵活性，而I²C通信接口则使生产过程中的器件配置与校准变得更加高效便捷。
在规格与可靠性方面，5V版本的MLX90381采用尺寸仅为2.0mm×2.5mm×1.0mm的紧凑型DFN-6封装，具备-40℃至160℃的宽工作温度范围，内置诊断功能，符合ASIL B SEooC（独立安全单元）标准并通过了AEC-Q100认证，能够有效满足严苛的汽车及工业设计要求。
Melexis 应用工程师David Goyvaerts 表示：
5V版本的MLX90381赋予了工程师更大的自由度，使其能够轻松在依赖5V供电的紧凑型电机系统中应用旋变位置传感技术。通过将灵活的Triaxis®磁传感技术、高速正/余弦输出与紧凑型封装相结合，它不仅能帮助客户突破集成限制，还能为汽车、可替代出行和机器人应用提供高精度的电机控制支持。
MLX90381的目标应用涵盖电子阀门、座椅电机、隐藏式门把手、制动电机、转向电机、电动自行车电机、踏频传感器以及紧凑型机器人执行器等
