产品介绍

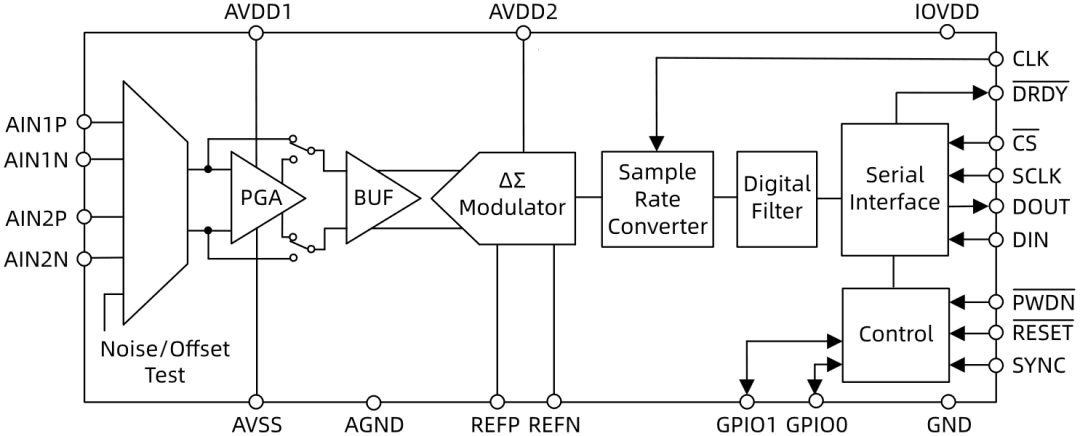

LHA9958是一款32位低功耗高精度模数转换器(ADC)，集成低噪声可编程增益放大器(PGA)和有限脉冲响应(FIR)滤波器。该ADC可满足地震监测设备需要低功耗来延长电池运行时间的严苛要求。 低噪声PGA通过1至64的增益扩展了ADC动态范围。PGA允许直接连接地震检波器，无需外部放大器。
高通滤波器可从信号中移除直流和低频成分。时钟频率误差由频率精度高达7ppb的采样速率转换器补偿。 该ADC支持 3.3V工作电压，可更大限度地降低器件功耗。在缓冲器模式下，功耗为2.3mW，在PGA模式下，功耗为3.3mW。该ADC采用紧凑的5mm×5mm QFN封装，额定工作环境温度范围为–40°C至+125°C。
产品特性
• 功耗（AVDD=3.3V）：
- PGA模式增益=1：3.3mW
- Buffer模式：2.3mW
• 动态范围及噪声（VREF=2.5V，500SPS）：
- PGA增益=1：DR=129dB，噪声0.65μVrms
- Buffer模式：DR=132dB，噪声0.47μVrms
• 总谐波失真THD：–125dB
• 积分非线性INL：1ppm/FSR
• 共模抑制比CMRR：140dB
• 增益温漂：0.5ppm/°C
• 失调温漂：G=1，25nV/°C
• 灵活的数字滤波器：
- 可选的正弦+FIR+IIR
- 线性或最小相位
- 高通滤波器
- SINC滤波器
• 数据速率：
- FIR滤波器25SPS至4000SPS
- SINC滤波器25SPS至32000SPS
• PGA增益：1至64
• SYNC输入
• 时钟误差补偿
• 双通道多路转接器
• 偏移和增益校准
• 通用数字I/O
• 支持FIFO，接口CRC校验
• 模拟电源供电：5V、3.3V或±2.5V
产品应用
• 能量勘探
• 无源地震监测
• 地球科学和地质学
• 精密仪表

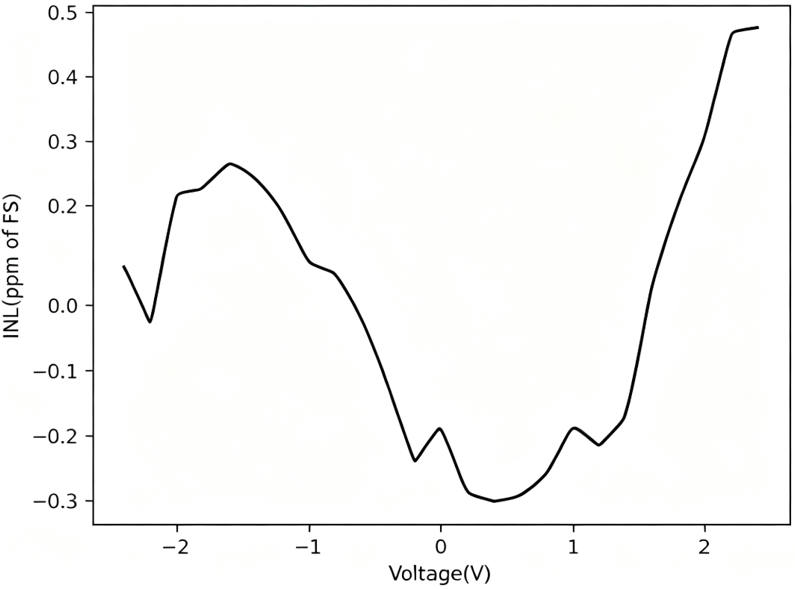

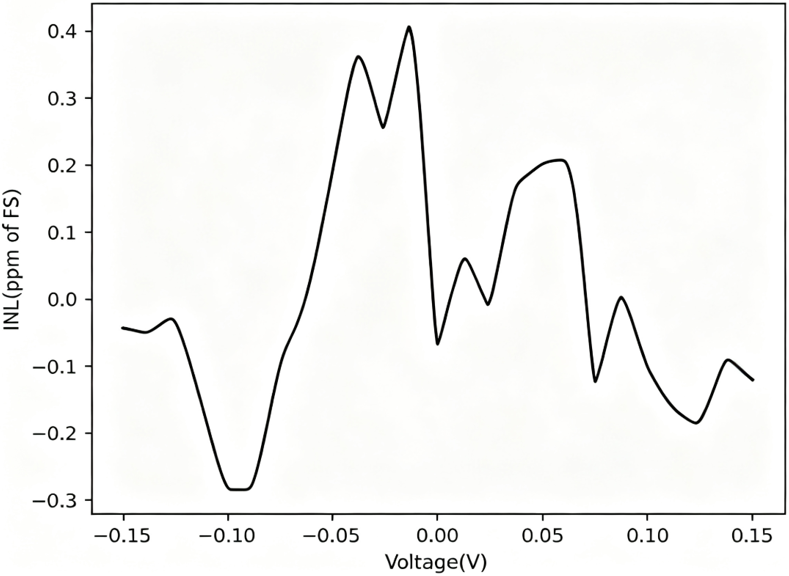

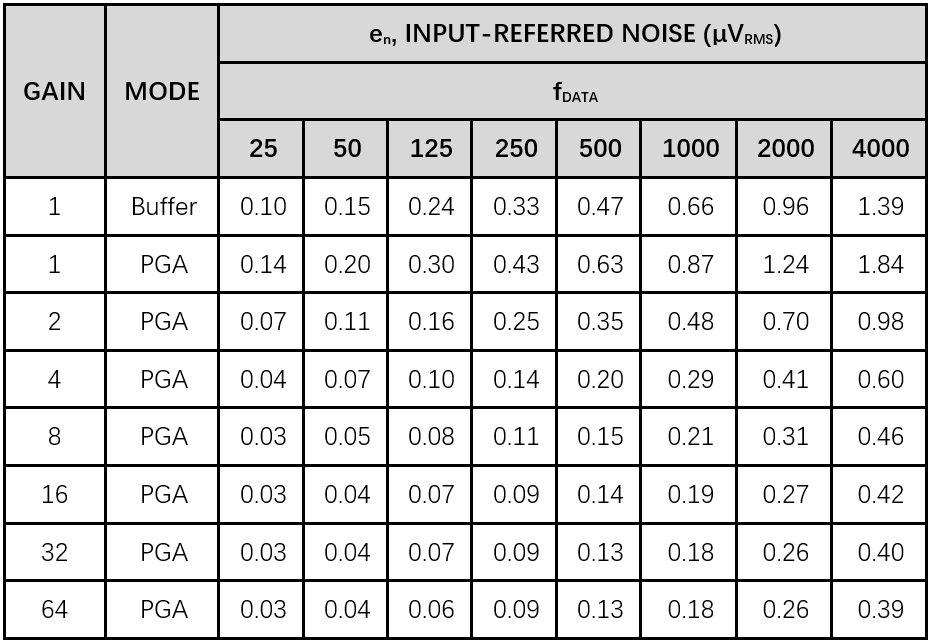

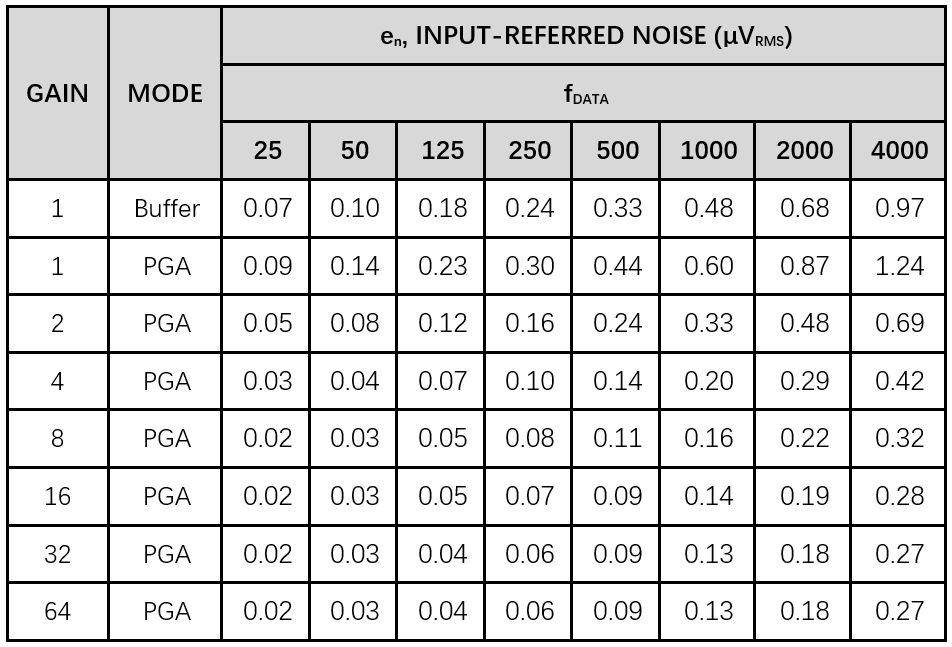

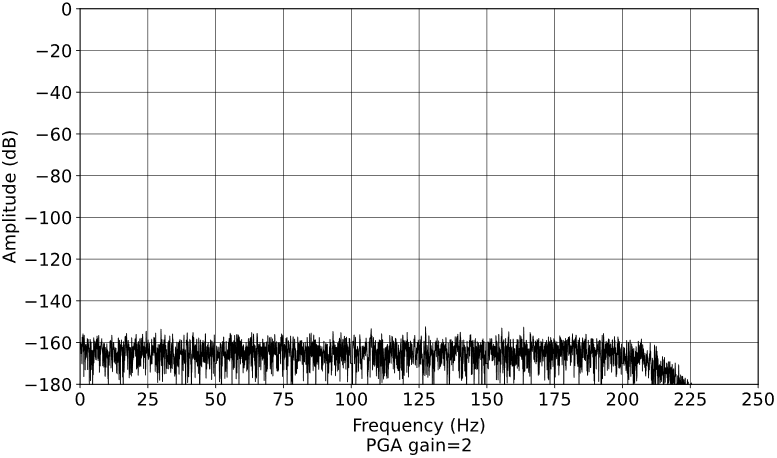

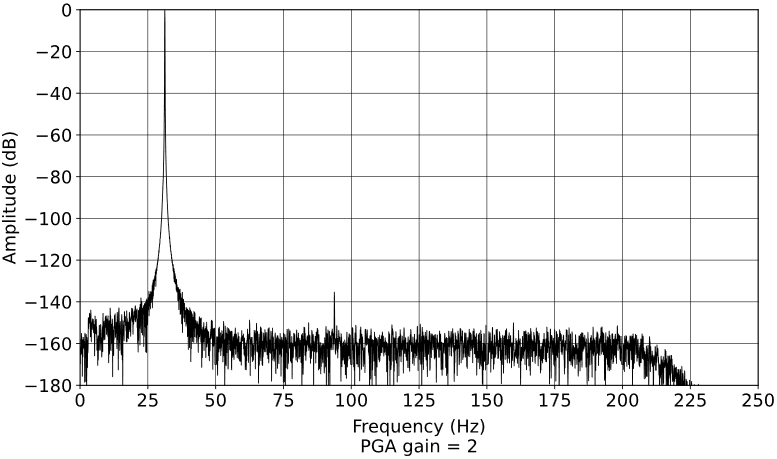

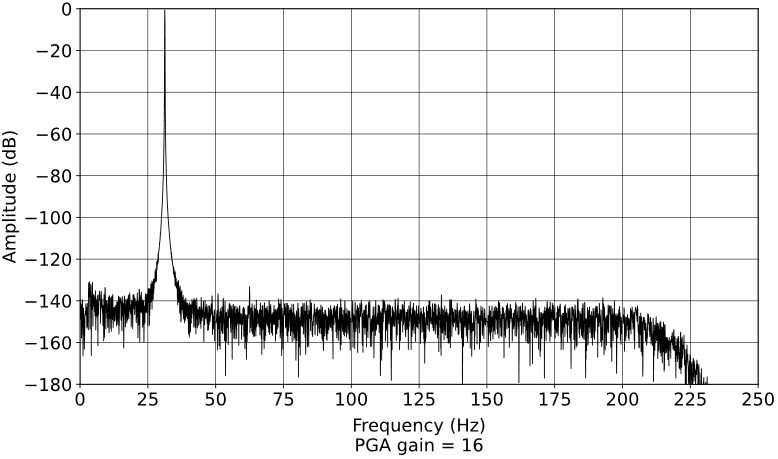

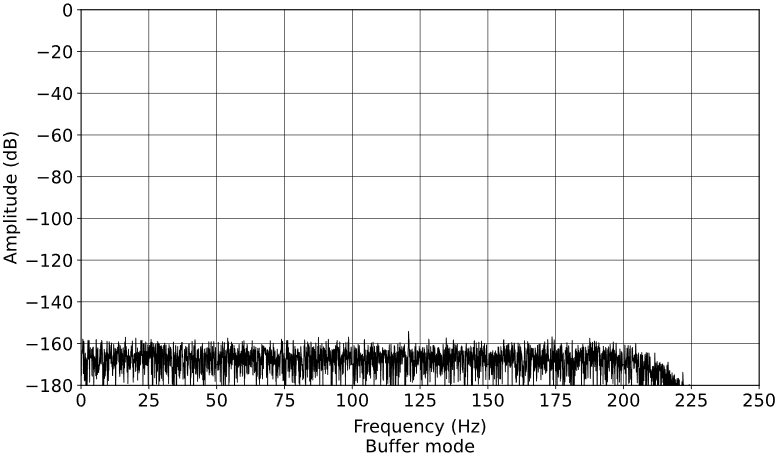

实测数据
