简介 Introduction
中微爱芯推出AiPGTL系列高速双向电平转换芯片，产品线覆盖2路、4路GTL与LVTTL双向电平收发器以及2路、8路和10路双向低压转换器。该系列芯片凭借高速率、低功耗、强抗干扰、高可靠性四大核心优势，适配高端数字系统高速信号互联场景，精准补齐国产GTL电平转换芯片空白，为各类高速信号传输提供稳定可靠的国产化解决方案。
应用优势 Application advantages
高兼容适配性：全面兼容GTL、GTL+、LVTTL、TTL、CMOS等主流电平规范，能够与CPU、FPGA、ASIC及各类工业控制芯片无缝对接，适配绝大多数数字电路方案设计。
高速低延迟：最高可达数百Mbps传输速率，能够充分满足高频数据总线的高速通信需求。
低功耗架构设计：相较于传统TTL/CMOS器件，该GTL系列芯片的静态功耗与动态功耗均实现大幅优化，适配高密度集成、低功耗要求的嵌入式系统。
抗干扰能力优异：依托GTL低摆幅核心结构，可有效抑制电磁干扰与信号串扰，即便在复杂工况下，依旧能够稳定输出高频信号。
工业级高可靠性能：全系产品可在-40℃~+125℃宽温区间稳定工作，搭配高等级ESD防护与抗闩锁设计，能够从容应对各类工业复杂环境，保障设备长期稳定运行。

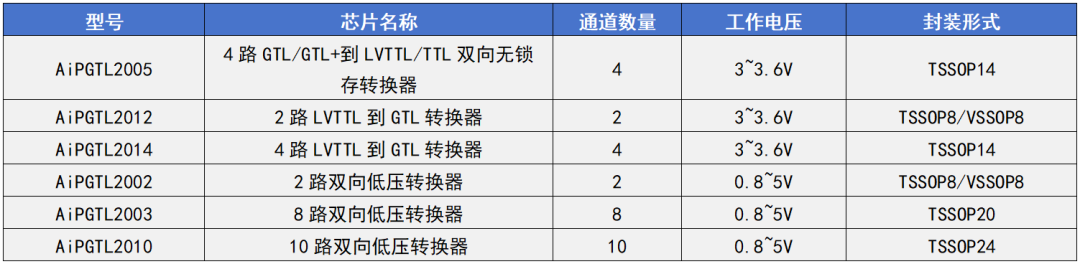

芯片特点 Circuit characteristics
1、 LVTTL转GTL电平收发器（适合高速总线设计方案）
核心特点：
3～3.6V电源电压下允许5V TTL输入
GTL端允许3.6V输入/输出
兼容GTL-/GTL/GTL+
GTL参考点允许设为0.5V到VCC/2的任意值
IO引脚保护：±8000V HBM保护
▶ 代表型号：AiPGTL2012、AiPGTL2014、AiPGTL2012

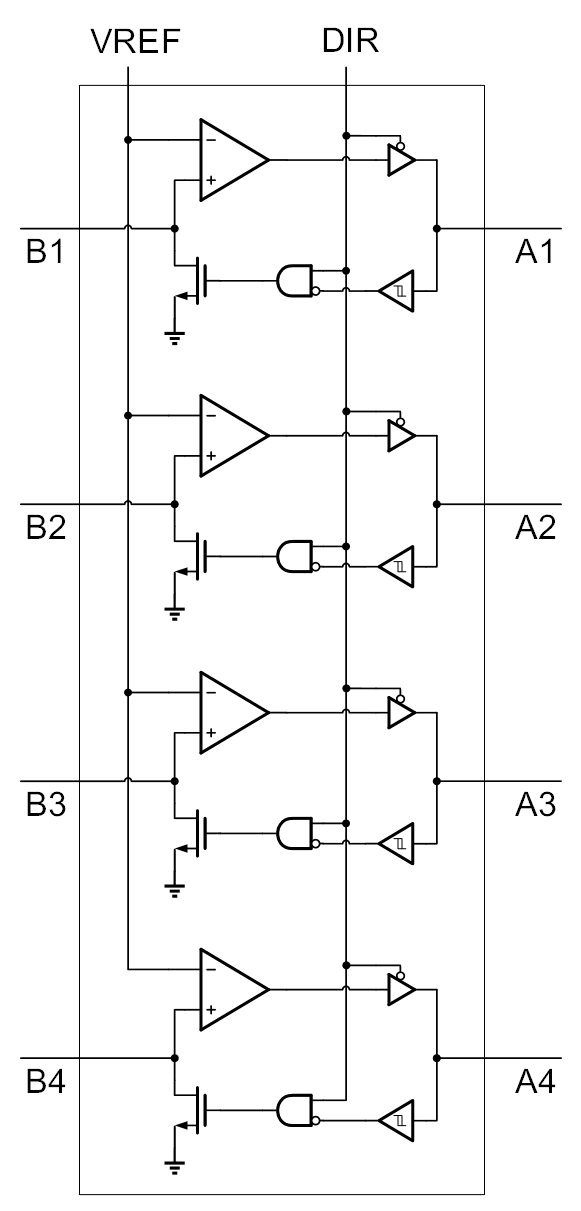

以AiPGTL2014功能框图为例：
2、双向低压转换器（适合全场景通用电压互联方案）
核心特点：
支持0.8~5V信号，可直接使用于GTL、GTL+、LVTTL、TTL或5V CMOS电平信号
传输方向自动适应，无需方向控制
低导通电阻
低功耗
无Latch-up 风险
▶ 代表型号：AiPGTL2002、AiPGTL2003、AiPGTL2010

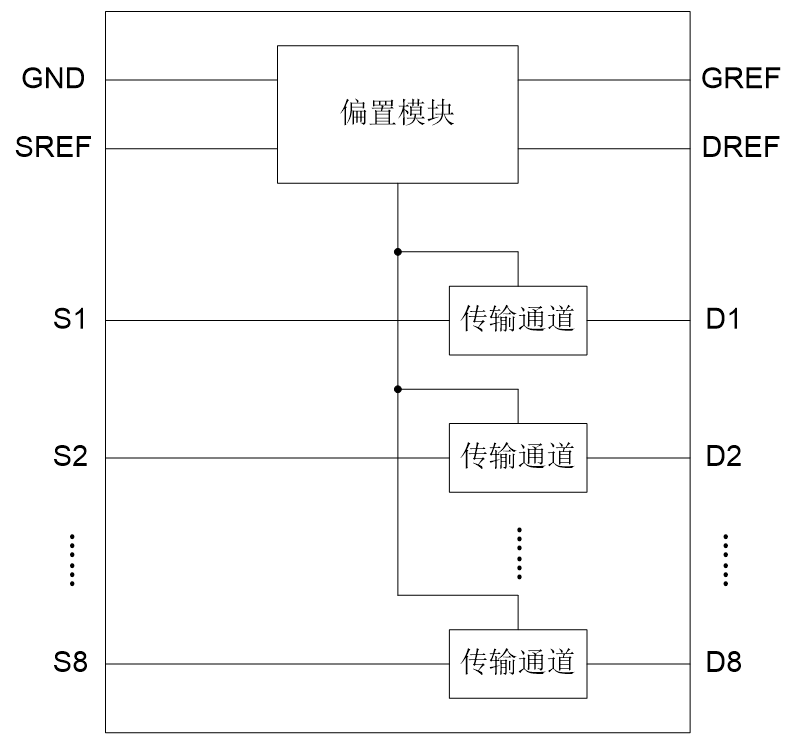

以AiPGTL2003功能框图为例：
应用领域 Application fields
服务器与数据中心：高速总线、服务器主板
网络通信设备：交换机、路由器、防火墙、基站基带板、传输设备
工业控制与自动化：PLC、工业测量仪器、电力测控装置
嵌入式与多媒体设备：数字音视频设备、高端嵌入式多核主板
通用高速电平转换场景：多电压域系统桥接、存储扩展接口
结语 Conclusion
中微爱芯AiPGTL系列高速双向电平转换芯片，应用场景覆盖高端服务器、通用工业设备，兼顾高速总线通信与常规电压信号互联，全方位满足各类高速电平转换需求。产品可为各类数字系统打造稳定高效的信号传输解决方案，助力硬件设备向着高速化、低功耗、高可靠方向迭代升级。
