OPA821/2/4 系列单路、双路及四路通用型低功耗运算放大器，主要用于优化精密信号采集、电流采样检测与传感器信号调理类电路设计。该系列集成轨对轨输入输出架构，典型静态电流仅 780μA，兼具 11MHz 宽带宽与超低噪声特性，1kHz 噪声低至 8nV/√Hz，可高效平衡成本与综合性能。
此外，OPA821/2/4 拥有极低输入偏置电流，能够适配兆欧级高内阻信号源；内置 RF/EMI 抑制滤波器，支持 500pF 容性负载单位增益稳定；具备 3kV HBM 静电防护、过载无相位反转等稳健特性，大幅降低外围设计难度。电气规格上，器件支持宽压工作，常温区间最低 1.8V 供电，扩展温域可覆盖 -40℃~+125℃，满足多工况低压应用需求。

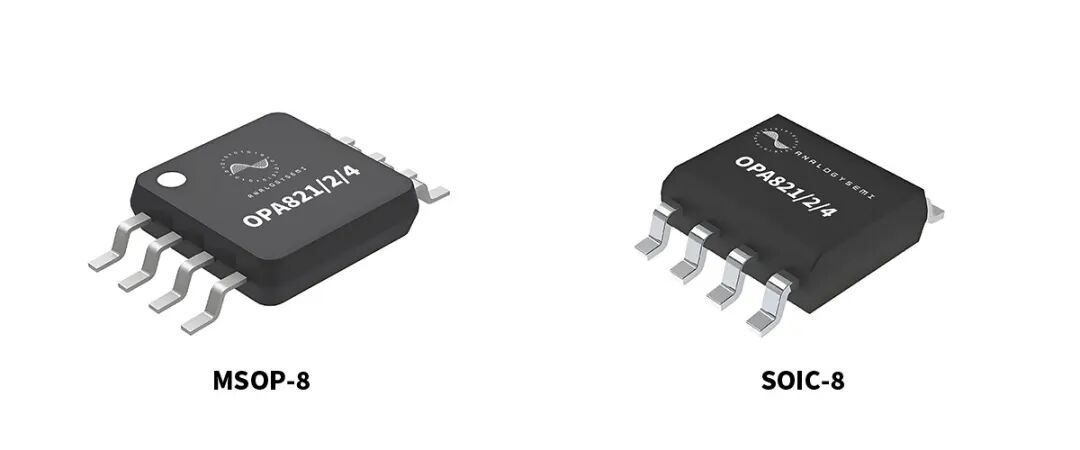

封装布局丰富齐全：单通道 OPA821 采用 SOT23-5；双通道 OPA822 采用 DFN-8、SOIC-8、MSOP-8、SOT23-8；四通道 OPA824 采用 SOIC-14 和 TSSOP-14，硬件适配性强。
产品广泛适配多领域场景
·电池供电类仪器设备（消费、工业、医疗、笔记本）
·音频输出驱动电路
·电机相电流精密检测
·光电二极管微弱信号放大
·各类传感器信号调理、环路供电、有源滤波电路
·新能源车载逆变器、车载充电机 OBC 信号采样
·ADAS 高级驾驶辅助模拟前端
OPA821/2/4系列产品特征
·单位增益带宽：11MHz
·高压摆率：11.5V/μs
·快速建立时间：0.26μs（精度 0.1%）
·低输入噪声：1kHz 条件下 8nV/√Hz
·轨对轨输入输出
·内置 RF/EMI 抑制滤波器
·单电源供电：1.8V~5.5V
·单通道静态电流：典型 780μA@5.5V
·输入失调电压最大值：±0.5mV
·工作温度：商用 0~70℃，工业扩展温域 -40℃~+125℃
·单位增益稳定，最高驱动 500pF 容性负载
·3kV HBM 人体静电防护
典型应用电路
典型应用
◆电池供电类仪器设备
◆OBC与无线充电
◆音频输出驱动电路
◆电机相电流精密检测
◆各类传感器信号调理、环路供电、有源滤波电路

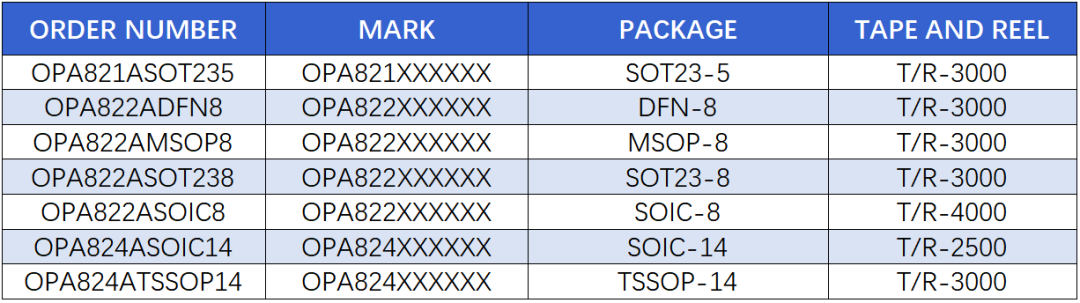

选型表
