UPS PFC效率卡在95%？先把Boost二极管的损耗账算清楚

开关频率拉到65kHz甚至100kHz，功率器件换了又换，效率却始终在94%到95%之间徘徊。这是不少UPS工程师都遇到过的困惑。问题很可能不在主开关管，而在于PFC级的Boost二极管。

每次MOSFET关断时，二极管从正向导通切换到反向截止。硅快恢复二极管（FRD）在这个过程中会产生一个反向恢复电流尖峰，这笔能量损耗会随频率增长而被放大。因此，Boost二极管的高频损耗是UPS高频化设计中的一个隐性瓶颈。

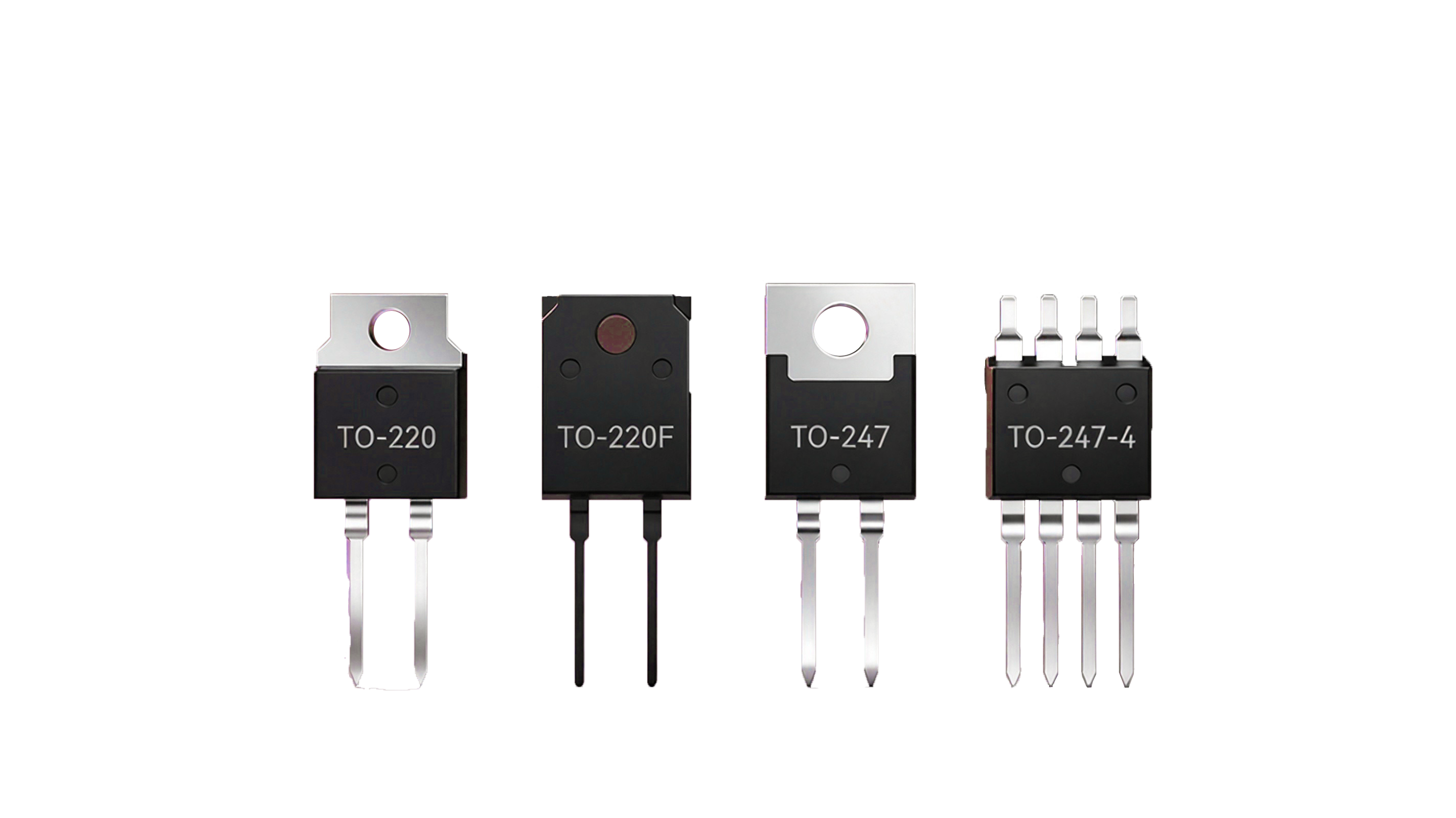

相比之下，碳化硅（SiC）肖特基二极管采用肖特基结结构，没有少数载流子的存储效应，反向恢复电荷趋近于零。在PFC这类高频开关拓扑中，两类器件的表现差距会明显拉开。接下来，我们基于规格书参数，算清楚用SiC二极管替换硅FRD在UPS PFC典型工况下的损耗差异。

参数对比：三个关键差异

以规格书实测值为准进行参数对比，硅FRD则取同电流级别的典型值。替换选型时请以实际型号的数据手册为准。三个最值得关注的差异如下。其一是反向恢复电荷Qrr接近于零，这直接对应开关损耗的节省。其二是正温度系数特性，这意味着多颗并联时电流能够自动均衡，可以规避硅FRD并联时可能出现的热失控正反馈。其三是最高结温Tj(max)为175℃，比硅FRD高出25℃，为散热设计留出了更大的余量。

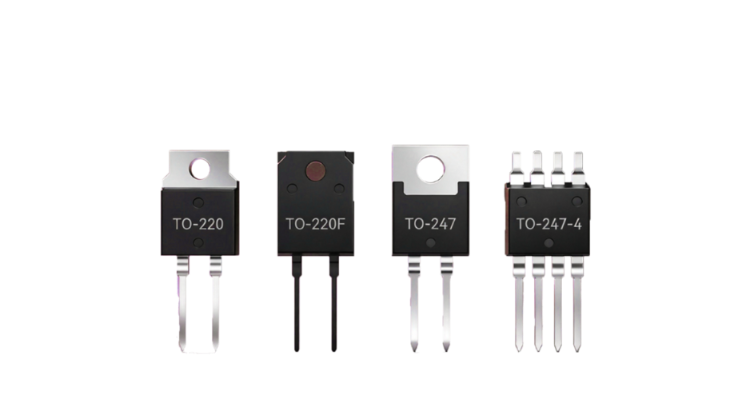

参数	硅FRD（典型值）	HSCF10D65	HSCF20D65F
VF @ IF额定，25℃	0.9~1.1V	1.34V	1.35V
VF温度系数	负温度系数	正温度系数	正温度系数
Tj(max)	150℃	175℃	175℃
Rth(j-c)	~2.5℃/W	2.1℃/W	2.3℃/W
反向恢复电荷 Qrr	50~200nC	≈0nC	≈0nC
IR @ VR=650V，25℃	几十μA	0.11μA	0.33μA

损耗计算：代入65kHz与100kHz真实工况

以一台3kW双变换在线式UPS为模型，设定PFC母线电压为400V，二极管导通占空比D约为0.35。开关损耗是两类器件差距最大的地方。导通损耗方面，SiC略高于硅FRD，但需要看总账。取二极管平均电流IF(avg)约为4.2A（基于规格书中Tc=70℃曲线估算），SiC的导通损耗比硅FRD高出约0.5W。需要注意的是，硅FRD是负温度系数，高温下VF降低只是表象，其代价是在并联场景中面临热失控风险；而SiC的正温度系数增幅可预测，在高功率多管并联时设计更为简单。

在100kHz频率下，比较单只二极管的总损耗可以发现，频率越高，SiC的开关损耗节省优势越明显。从65kHz到100kHz，SiC已经带来了显著的收益。当频率达到150kHz以上时，硅FRD的开关损耗将急剧恶化，而SiC几乎不受频率影响。这正是高频化趋势下SiC的核心价值所在。

替换前的三件事

动手替换之前，建议确认以下三个问题。第一，VF差异可能导致PFC输出电压微升，需要确认控制器的电压调节范围是否能够覆盖。第二，EMI风险方面，SiC的结电容特性与硅FRD不同，高频开关可能产生振铃。替换后建议用示波器观察波形，必要时增加RC吸收电路。第三，PCB走线应使二极管尽量贴近MOSFET放置，换向回路的面积要尽可能小。
