3D打印机功率器件需求升级
进入2026年，3D打印机正在从传统桌面级设备，逐步向高速打印、大尺寸成型、多喷头控制、工业级连续运行和智能化控制方向发展。整机系统中，热床加热、喷头加热、风扇散热、电源输入保护、MCU外围负载控制等模块，都离不开高可靠、高效率的功率MOSFET器件。
在3D打印机控制板中，MOSFET不仅承担简单的开关功能，还直接影响整机的加热速度、温控精度、PCB温升、电源安全性和长期运行稳定性。尤其是在热床大电流、喷头快速加热、多路风扇控制和电源防反接保护等场景中，MOSFET的导通电阻、耐压、电流能力、封装散热能力和驱动兼容性，都会影响整机方案表现。
VBsemi围绕3D打印机核心功率链路，提供覆盖热床主MOS、工业热床MOS、喷头加热MOS、风扇驱动MOS、防反接MOS、MCU负载开关、小功率外围开关和中功率电源保护的完整型号组合，帮助客户实现更低损耗、更高集成度和更可靠的控制板设计。

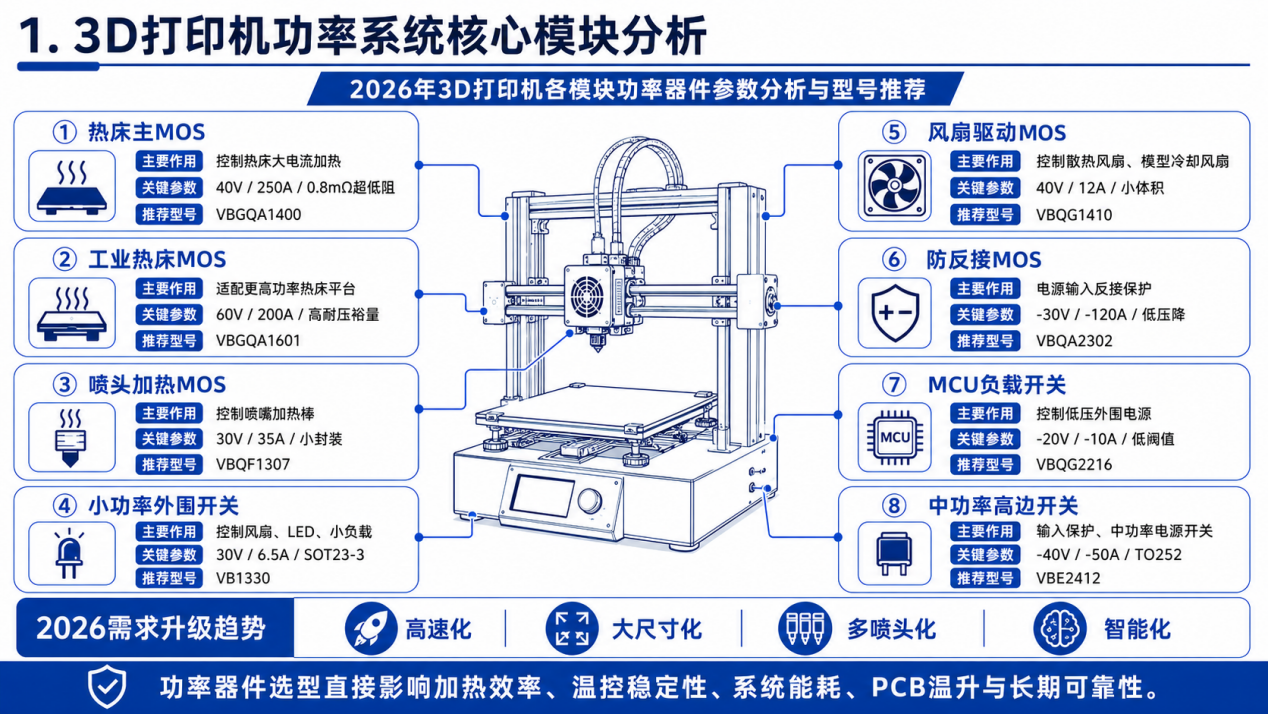

3D打印机功率系统核心模块分析
3D打印机的功率器件主要分布在以下几个关键位置：
| 功能模块 | 主要作用 | 器件需求 |
| 热床主MOS | 控制热床大电流加热 | 超低导通电阻、大电流、低温升 |
| 工业热床MOS | 适配更高功率热床平台 | 高耐压、大电流、高可靠 |
| 喷头加热MOS | 控制喷嘴加热棒 | 小封装、快速响应、低损耗 |
| 风扇驱动MOS | 控制热端风扇、模型冷却风扇 | 小体积、低功耗、易驱动 |
| 防反接MOS | 电源输入保护 | 低压降、大电流、安全保护 |
| MCU负载开关 | 控制传感器、显示屏、通信模块等 | 低阈值、小封装、低功耗 |
| 小功率外围开关 | LED、蜂鸣器、小风扇等控制 | SOT23小封装、逻辑驱动 |
| 中功率高边开关 | 主板输入保护、中功率支路开关 | P沟道、TO252封装、较高电流能力 |
各模块型号推荐与参数分析

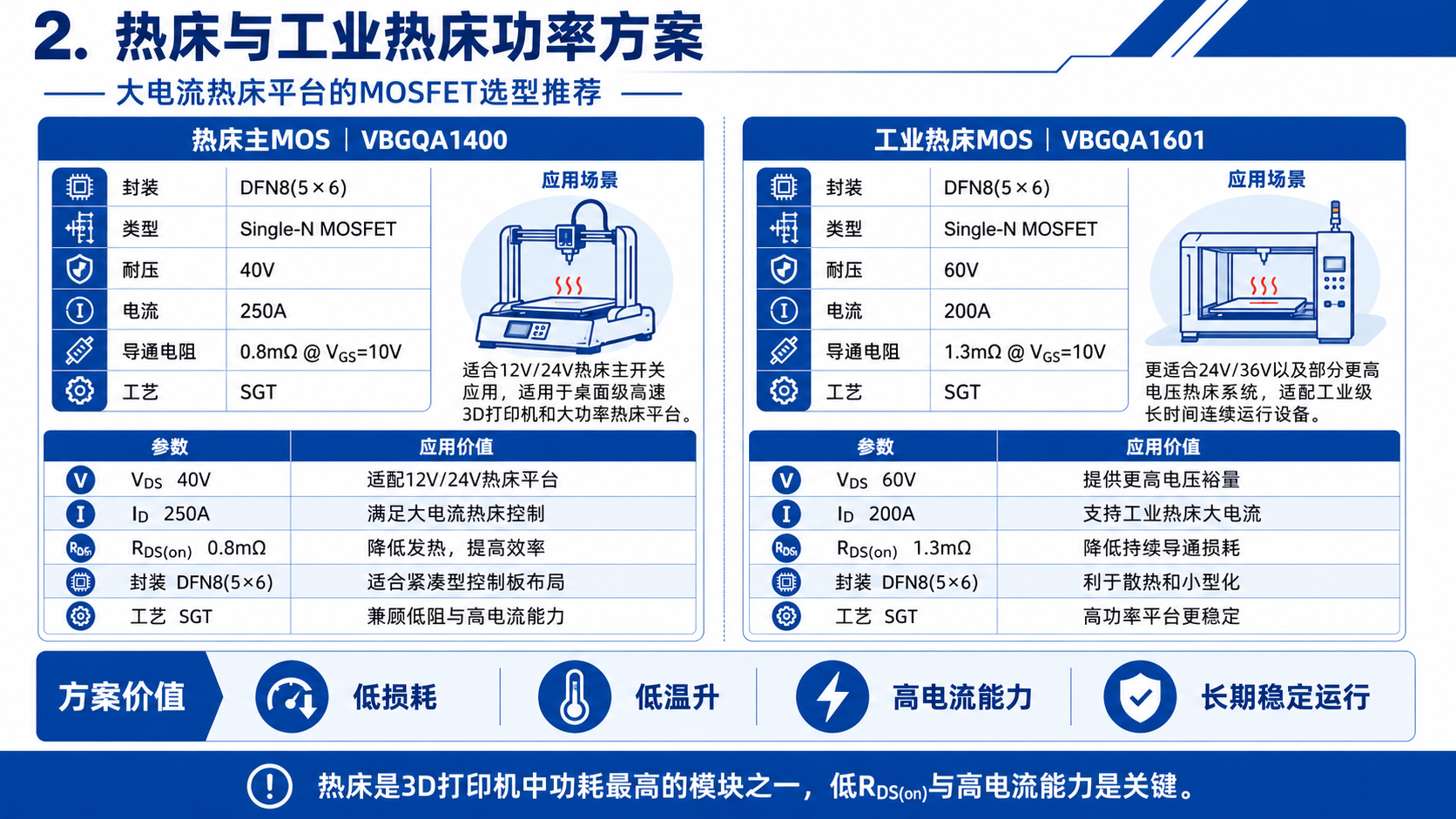

1. 热床主MOS
推荐型号：VBGQA1400
封装：DFN8(5×6)；类型：Single-N MOSFET；耐压：40V；电流：250A；
导通电阻：0.8mΩ @ VGS=10V；工艺：SGT
热床是3D打印机中功耗最高的模块之一，尤其在大尺寸平台、快速升温平台和高温材料打印场景下，热床MOS需要长期承受较大的持续电流。VBGQA1400采用DFN8(5×6)封装，具备40V耐压、250A电流能力和0.8mΩ超低导通电阻，非常适合12V、24V热床主开关应用。
0.8mΩ的低RDS(on)能够显著降低导通损耗，减少MOSFET发热，提升热床控制板长期运行稳定性。对于高电流热床控制板，该型号可以有效降低PCB铜箔和器件本体温升，适合桌面级高速3D打印机和大功率热床平台。
应用优势：
| 关键指标 | 参数表现 | 应用价值 |
| VDS | 40V | 适配12V/24V热床平台 |
| ID | 250A | 满足大电流热床控制 |
| RDS(on) | 0.8mΩ | 降低发热，提高效率 |
| 封装 | DFN8(5×6) | 适合紧凑型控制板布局 |
| 工艺 | SGT | 兼顾低阻与高电流能力 |
推荐应用：热床主开关、大功率加热平台、桌面级高速3D打印机热床控制板。
2. 工业热床MOS
推荐型号：VBGQA1601
封装：DFN8(5×6)；类型：Single-N MOSFET；耐压：60V；电流：200A；
导通电阻：1.3mΩ @ VGS=10V；工艺：SGT
工业级3D打印机通常采用更高功率热床、更长线缆和更复杂的供电系统，对MOSFET耐压裕量和热稳定性要求更高。VBGQA1601具备60V耐压和200A电流能力，相比40V器件拥有更高的电压安全裕量，更适合24V、36V以及部分更高电压热床系统。
1.3mΩ的低导通电阻能够保证在高功率热床场景下依然保持较低损耗，DFN8(5×6)封装也有助于提升散热效率和PCB空间利用率。对于工业级长时间连续运行设备，VBGQA1601能够在耐压、导通损耗和封装体积之间取得良好平衡。
应用优势：
| 关键指标 | 参数表现 | 应用价值 |
| VDS | 60V | 提供更高电压裕量 |
| ID | 200A | 支持工业热床大电流 |
| RDS(on) | 1.3mΩ | 降低持续导通损耗 |
| 封装 | DFN8(5×6) | 利于散热和小型化 |
| 工艺 | SGT | 高功率平台更稳定 |
推荐应用：工业3D打印机热床、大尺寸热床、高功率加热平台、24V/36V热床系统。

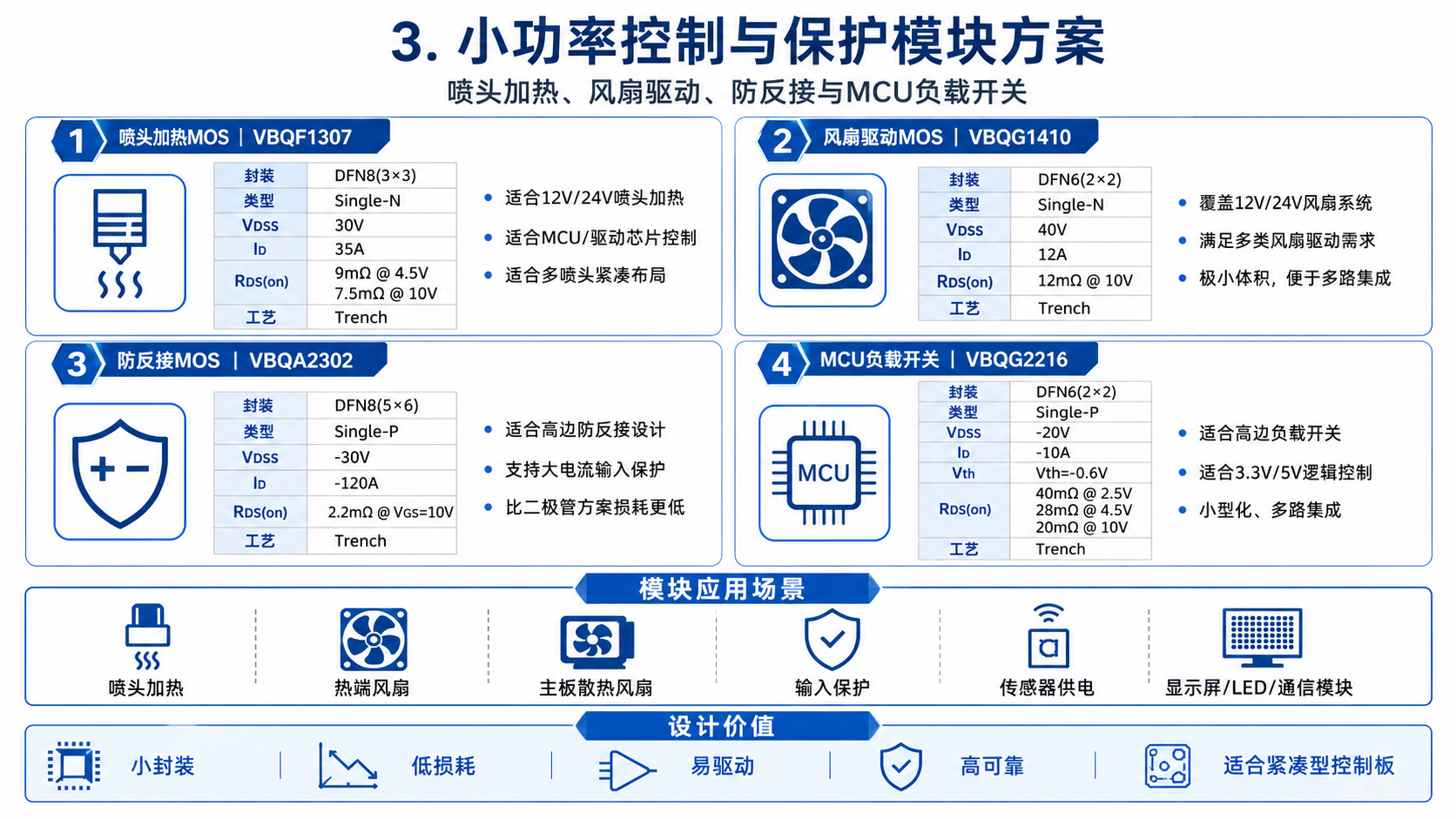

3. 喷头加热MOS
推荐型号：VBQF1307
封装：DFN8(3×3)；类型：Single-N MOSFET；耐压：30V；电流：35A；
导通电阻：9mΩ @ VGS=4.5V，7.5mΩ @ VGS=10V；工艺：Trench
喷头加热模块通常用于控制加热棒，实现喷嘴温度快速响应和稳定控制。相比热床模块，喷头加热功率较小，但对控制精度、开关响应和板级空间要求更高。
VBQF1307采用DFN8(3×3)小型封装，适合紧凑型喷头控制板和多喷头系统。其30V耐压适合常见12V/24V喷头加热平台，35A电流能力为加热棒控制提供充足裕量。该型号在4.5V驱动下导通电阻仅9mΩ，说明其能够较好适配MCU或驱动芯片输出控制，降低低压驱动场景下的损耗。
应用优势：
| 关键指标 | 参数表现 | 应用价值 |
| VDS | 30V | 适合12V/24V喷头加热 |
| ID | 35A | 满足喷头加热棒控制 |
| RDS(on) | 7.5mΩ @ 10V | 降低开关导通损耗 |
| 低压驱动 | 9mΩ @ 4.5V | 适合MCU/驱动芯片控制 |
| 封装 | DFN8(3×3) | 适合多喷头紧凑布局 |
推荐应用：喷头加热、加热棒控制、多喷头温控模块、小型加热执行单元。
4. 风扇驱动MOS
推荐型号：VBQG1410
封装：DFN6(2×2)；类型：Single-N MOSFET；耐压：40V；电流：12A；
导通电阻：12mΩ @ VGS=10V；工艺：Trench
3D打印机中通常包含热端风扇、模型冷却风扇、主板散热风扇、腔体循环风扇等多个风扇负载。风扇驱动MOS需要具备小体积、低导通损耗和良好的开关可靠性。
VBQG1410采用DFN6(2×2)小型封装，非常适合多路风扇控制板布局。40V耐压可覆盖12V/24V风扇系统，并提供一定电压裕量。12A电流能力对于常见风扇负载已经具备较大余量，有利于提升可靠性。12mΩ导通电阻能够有效降低小功率驱动模块的发热。
应用优势：
| 关键指标 | 参数表现 | 应用价值 |
| VDS | 40V | 覆盖12V/24V风扇系统 |
| ID | 12A | 满足多类风扇驱动需求 |
| RDS(on) | 12mΩ | 降低风扇控制损耗 |
| 封装 | DFN6(2×2) | 极小体积，便于多路集成 |
| 工艺 | Trench | 成熟可靠，适合开关控制 |
推荐应用：模型冷却风扇、热端风扇、主板散热风扇、腔体循环风扇。
5. 防反接MOS
推荐型号：VBQA2302
封装：DFN8(5×6)；类型：Single-P MOSFET；耐压：-30V；电流：-120A；
导通电阻：2.2mΩ @ VGS=10V；工艺：Trench
3D打印机电源输入端常见12V/24V供电，如果用户接线错误，可能造成主板损坏、热床异常发热或控制系统烧毁。因此，输入端防反接保护非常重要。
VBQA2302为P沟道MOSFET，适合用于电源输入防反接方案。与传统二极管防反接相比，MOSFET方案导通压降低、损耗更小，尤其适合大电流热床和主控板输入保护。其-120A电流能力和2.2mΩ低导通电阻能够在大电流输入场景下保持较低温升，提高整机安全性。
应用优势：
| 关键指标 | 参数表现 | 应用价值 |
| 类型 | Single-P | 适合高边防反接设计 |
| VDS | -30V | 适配12V/24V输入系统 |
| ID | -120A | 支持大电流输入保护 |
| RDS(on) | 2.2mΩ | 比二极管方案损耗更低 |
| 封装 | DFN8(5×6) | 适合主电源入口布局 |
推荐应用：电源输入防反接、主板输入保护、热床供电保护、24V平台电源保护。
6. MCU负载开关
推荐型号：VBQG2216
封装：DFN6(2×2)；类型：Single-P MOSFET；耐压：-20V；电流：-10A
导通电阻：40mΩ @ VGS=2.5V，28mΩ @ VGS=4.5V，20mΩ @ VGS=10V
工艺：Trench
MCU负载开关主要用于控制传感器、电源支路、显示屏、通信模块、LED灯带或低压外围电路。该模块通常电流较小，但对低压驱动、低功耗和小封装要求较高。
VBQG2216采用P沟道结构，适合高边负载开关应用。其阈值电压为-0.6V，低压驱动能力较好，可适配3.3V/5V逻辑控制系统。DFN6(2×2)封装体积小，适合控制板多路负载开关集成。该型号在2.5V栅压下即可实现40mΩ导通电阻，适合低压MCU控制场景。
应用优势：
| 关键指标 | 参数表现 | 应用价值 |
| 类型 | Single-P | 适合高边负载开关 |
| VDS | -20V | 适合低压外围电源 |
| Vth | -0.6V | 易于低压逻辑驱动 |
| RDS(on) | 40mΩ @ 2.5V | 适合3.3V/5V控制 |
| 封装 | DFN6(2×2) | 小型化、多路集成 |
推荐应用：MCU外围负载开关、传感器供电控制、显示屏电源控制、LED支路控制、通信模块电源开关。

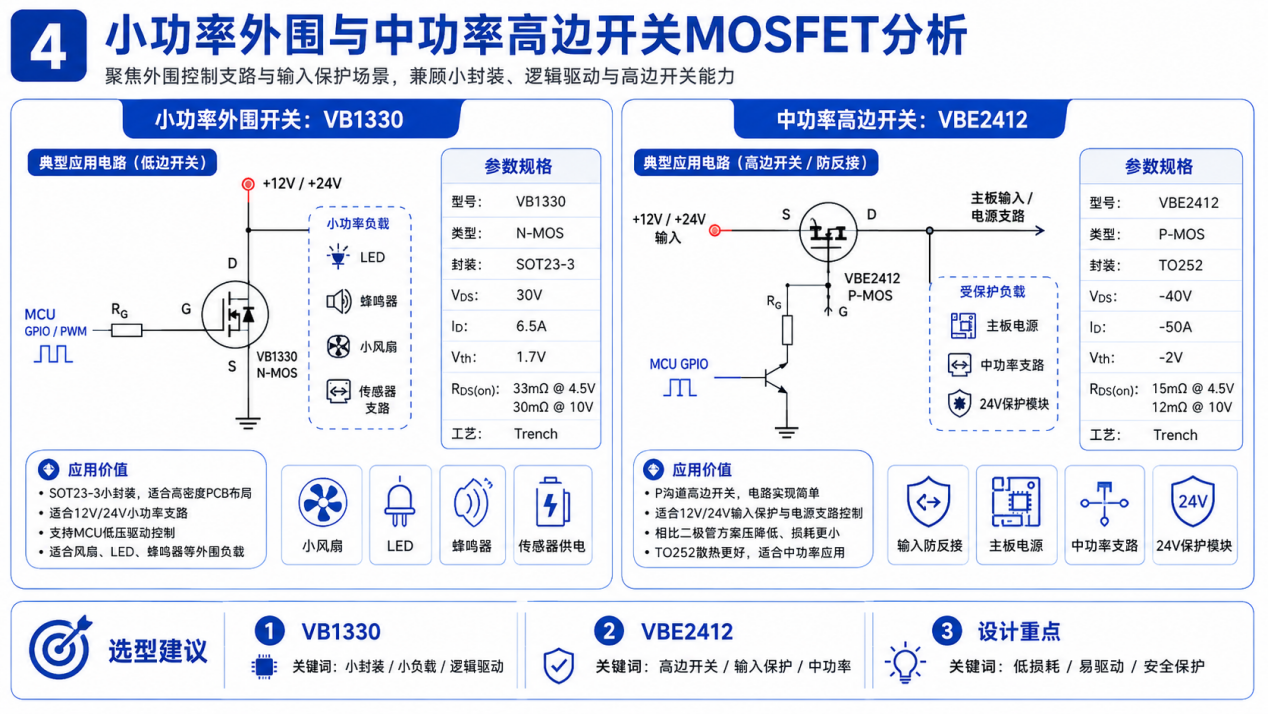

7. 小功率外围开关
推荐型号：VB1330
品牌：VBsemi；产品类型：MOSFET
封装：SOT23-3；结构：Single-N；VDS：30V；VGS：±20V；Vth：1.7V
RDS(on)：33mΩ @ VGS=4.5V，30mΩ @ VGS=10V；ID：6.5A
工艺：Trench
VB1330是一款小封装N沟道MOSFET，适合用于3D打印机中的小功率开关控制支路。相比热床和喷头加热模块，小功率外围负载通常电流较小，但数量较多，对器件封装尺寸、成本和逻辑驱动兼容性要求较高。
它采用SOT23-3封装，结构简单、体积小，适合高密度控制板布局。30V耐压可以覆盖常见12V/24V低压支路，6.5A电流能力适合风扇、LED、蜂鸣器、传感器供电、小型电磁负载等控制场景。其在4.5V驱动下RDS(on)为33mΩ，能够满足常见MCU控制或低压驱动场景。
因SOT23-3封装散热能力有限，不建议用于热床主MOS或大功率喷头加热MOS，更适合作为外围小功率控制器件使用。
应用价值：
| 参数 | 表现 | 对3D打印机的意义 |
| SOT23-3封装 | 体积小 | 适合高密度PCB布局 |
| 30V耐压 | 覆盖12V/24V支路 | 适合常见低压负载 |
| 6.5A电流能力 | 满足小功率负载 | 可用于风扇、LED、蜂鸣器等 |
| 33mΩ @ 4.5V | 支持低压驱动 | 适合MCU控制支路 |
推荐应用：小型风扇驱动、LED灯带控制、蜂鸣器控制、传感器供电开关、小型负载开关、辅助电源支路控制。
8. 中功率高边开关与输入保护
推荐型号：VBE2412
品牌：VBsemi；产品类型：MOSFET
封装：TO252；结构：Single-P；VDS：-40V；VGS：±20V；Vth：-2V
RDS(on)：15mΩ @ VGS=4.5V，12mΩ @ VGS=10V；ID：-50A
工艺：Trench
VBE2412是一款P沟道MOSFET，采用TO252封装，适合3D打印机中的中功率高边开关、电源输入保护和部分电源支路控制。对于12V/24V平台，-40V耐压能够提供较好的电压裕量，TO252封装也具备比小型贴片封装更好的散热能力。
在3D打印机应用中，VBE2412可用于电源输入端防反接保护、主板电源开关、中功率负载支路开关等位置。作为P-MOS器件，它适合高边开关设计，电路实现相对简单，不需要复杂的高边驱动结构。相比传统二极管防反接方案，P-MOS方案可以降低导通压降和功率损耗。
不过，VBE2412的RDS(on)为12mΩ，相比VBQA2302的2.2mΩ更高。因此，在热床主回路这类大电流路径中，如果长期承载较大电流，发热会明显增加。它更推荐用于中功率输入保护和电源支路开关，而不是大功率热床主MOS。
应用价值：
| 参数 | 表现 | 对3D打印机的意义 |
| Single-P结构 | 适合高边开关 | 电路实现简单 |
| -40V耐压 | 电压裕量较高 | 适合12V/24V输入保护 |
| -50A电流能力 | 支持中功率支路 | 可用于主板输入或电源支路 |
| 12mΩ @ 10V | 损耗低于二极管方案 | 适合防反接和电源开关 |
| TO252封装 | 散热能力较好 | 适合中功率应用 |
推荐应用：电源输入防反接、主板电源高边开关、中功率电源支路控制、24V输入保护模块。

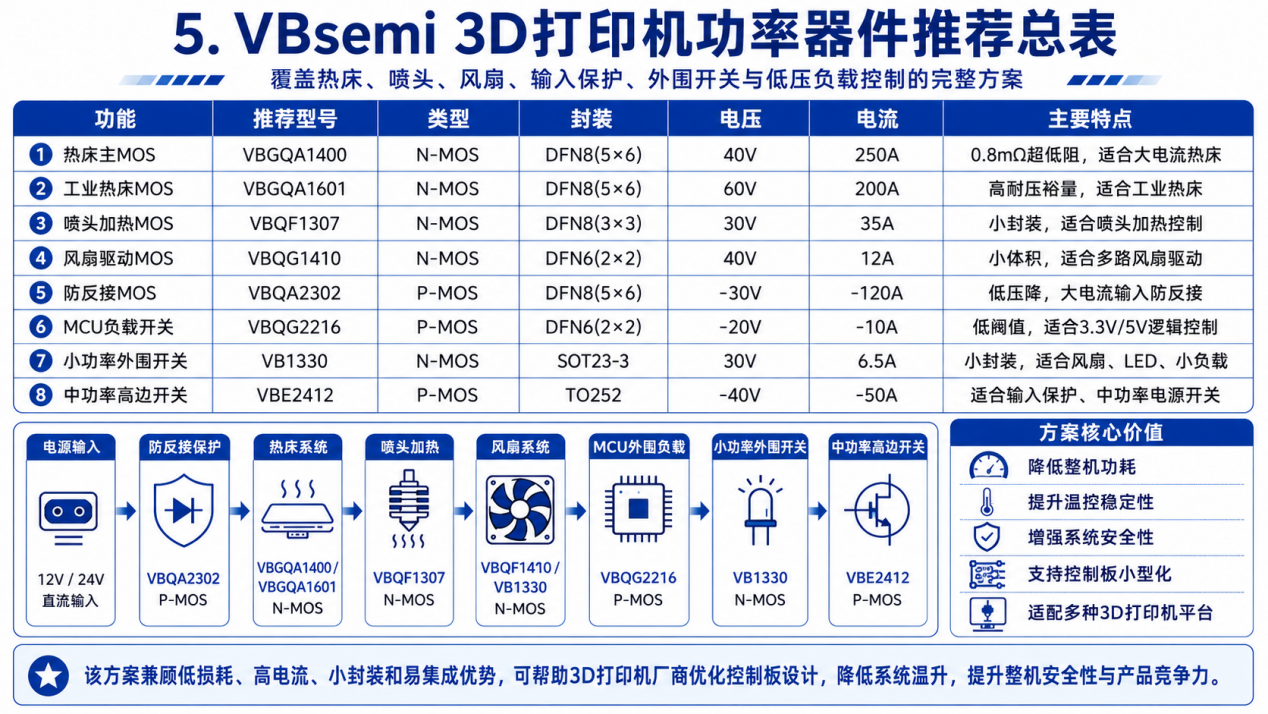

VBsemi 3D打印机功率器件推荐总表
| 功能 | 推荐型号 | 类型 | 封装 | 电压 | 电流 | 主要特点 |
| 热床主MOS | VBGQA1400 | N-MOS | DFN8(5×6) | 40V | 250A | 0.8mΩ超低阻，适合大电流热床 |
| 工业热床MOS | VBGQA1601 | N-MOS | DFN8(5×6) | 60V | 200A | 高耐压裕量，适合工业热床 |
| 喷头加热MOS | VBQF1307 | N-MOS | DFN8(3×3) | 30V | 35A | 小封装，适合喷头加热控制 |
| 风扇驱动MOS | VBQG1410 | N-MOS | DFN6(2×2) | 40V | 12A | 小体积，适合多路风扇驱动 |
| 防反接MOS | VBQA2302 | P-MOS | DFN8(5×6) | -30V | -120A | 低压降，大电流输入防反接 |
| MCU负载开关 | VBQG2216 | P-MOS | DFN6(2×2) | -20V | -10A | 低阈值，适合3.3V/5V逻辑控制 |
| 小功率外围开关 | VB1330 | N-MOS | SOT23-3 | 30V | 6.5A | 小封装，适合风扇、LED、小负载 |
| 中功率高边开关 | VBE2412 | P-MOS | TO252 | -40V | -50A | 适合输入保护、中功率电源开关 |
VBsemi 3D打印机功率器件方案以“低损耗、小型化、高可靠、易集成”为核心，覆盖从主电源入口到加热系统、散热系统、外围负载和MCU控制支路的完整功率链路。
1. 降低整机功耗：VBGQA1400、VBGQA1601等低RDS(on)器件可显著降低热床大电流路径损耗，减少控制板温升，提高电源利用效率。
2. 提升温控稳定性：VBQF1307适合喷头加热控制，有助于实现快速响应和稳定温控，提升打印质量和材料适配能力。
3. 增强系统安全性：VBQA2302、VBE2412可用于电源输入防反接和高边电源保护，降低接线错误带来的损坏风险。
4. 支持控制板小型化：DFN8(5×6)、DFN8(3×3)、DFN6(2×2)、SOT23-3等封装组合，有利于多模块、高密度控制板设计。
5. 覆盖桌面级到工业级应用：从VB1330这类小功率外围开关，到VBGQA1400、VBGQA1601这类大电流热床MOS，VBsemi可覆盖桌面级、专业级、工业级3D打印机的不同功率需求。
面向2026年3D打印机高速化、智能化和工业化趋势，功率器件的合理选型将直接影响整机效率、热稳定性、电源安全性和长期可靠性。VBsemi通过VBGQA1400、VBGQA1601、VBQF1307、VBQG1410、VBQA2302、VBQG2216、VB1330、VBE2412等多款MOSFET产品，为3D打印机热床、喷头、风扇、防反接、MCU负载开关和外围小功率控制提供完整的功率器件解决方案。
该方案兼顾低损耗、高电流、小封装和易集成优势，可帮助3D打印机厂商优化控制板设计，降低系统温升，提升整机安全性与产品竞争力。
展会邀请
面向2026年3D打印机高速化、智能化与工业化升级趋势，VBsemi将持续围绕加热控制、电源保护、风扇驱动、负载开关等关键模块，提供高效率、低损耗、小型化的功率器件选型方案，助力客户提升整机稳定性与产品竞争力。
2026年7月1日—3日，微碧半导体 VBsemi 将亮相 2026慕尼黑上海电子展，在现场展示面向3D打印机、AI服务器电源、机器人、储能、新能源及高频电源等应用领域的功率器件解决方案。诚邀各位客户、合作伙伴及行业朋友莅临 上海新国际博览中心 N5.150展位，与VBsemi团队面对面交流，共同探讨功率器件国产化替代与高可靠应用方案。
展会名称： 2026慕尼黑上海电子展
参展品牌： 微碧半导体 VBsemi
展位号： N5.150
展会时间： 2026年7月1日—3日
展会地点： 上海新国际博览中心
VBsemi期待与您相聚上海，共话功率器件创新应用与未来合作机遇！
