器件现已推出 0402、0603、0805、1008、1206 多款小型封装，额定电流高达 6A，阻抗范围10Ω～2700Ω
日前，威世科技Vishay Intertechnology宣布，扩展其适用于大电流滤波的 ILHB 系列车规级多层片式铁氧体磁珠。Vishay Dale 器件提升通流能力、缩小封装尺寸，进一步扩大阻抗范围，可满足更多场景下的电磁兼容（EMC）降噪需求。

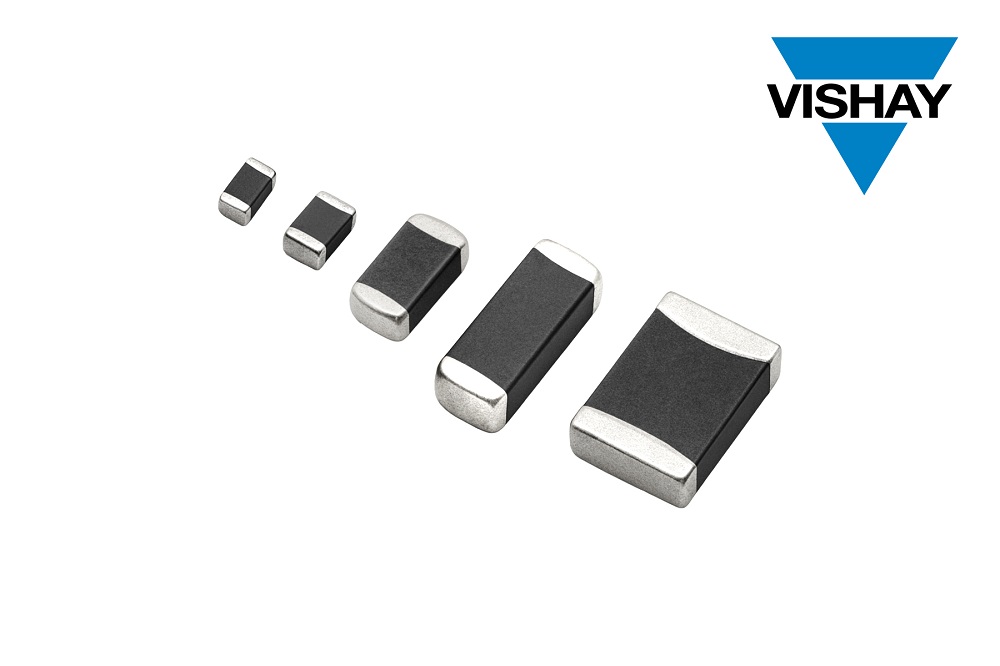

ILHB 系列现有 0402、0603、0805、1008 以及 1206 五种封装，额定电流高达 6A，阻抗值为 10 Ω 至 2700 Ω。产品阵容扩充后，设计人员可选用更小的封装器件实现更大通流；同封装、同阻抗下，产品载流能力提高两到三倍。
经过封装、额定电流及阻抗范围全面扩充，ILHB 系列铁氧体磁珠可满足广泛电磁兼容降噪应用场景下，各种设备大电流、高频及专用信号滤波需求，包括车载配电与能源管理系统、工业自动化系统、家居和楼宇控制装置、计算机及外设、消费类设备、白色家电、医疗仪器、航空电子设备、通信基础设施等。
为简化器件选型，ILHB系列产品数据手册已补充多项设计参数，工程师无需查阅多张特性图表，即可预估磁珠不同频率下的电气性能。新增参数包含：阻抗峰值与对应频率、阻抗低于标称值以下的频率、电抗-电阻频率交叉点（X-R 交点）。
该系列器件通过 AEC Q200 认证，采用银质（Ag）内电极，外部镀层为铜（Cu）、镍（Ni）、锡（Sn）。铁氧体磁珠的工作温度范围为 -55 C 至 +125 C，符合 RoHS和 Vishay绿色标准，无卤素。

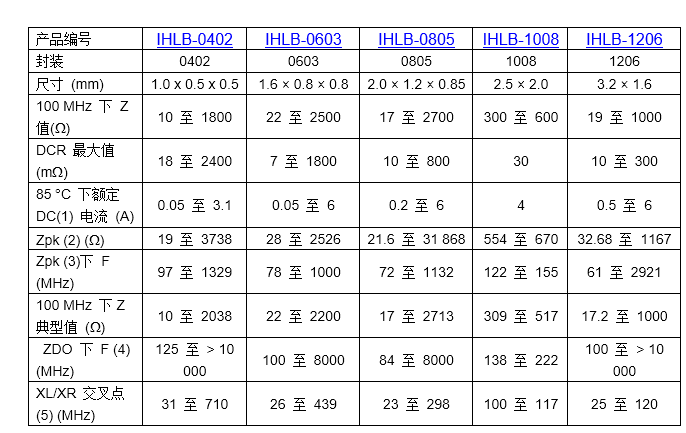

器件规格表：
(1) 额定电流指20 C 环境温度下温升达到 40 C 时的直流电流
(2) Zpk = 阻抗曲线峰值
(3) Zpk 下 F = Zpk对应的频率
(4) ZDO 下 F= 高于 100MHz阻抗降至标称阻抗时的频率
(5) XL/XR 交叉点 = 抗与阻抗的交叉点
ILHB 系列铁氧体磁珠现可提供样品并已实现量产，供货周期为 8 到 10 周。
