一、产品定位
A-59F 是一款重新设计并全面升级的多功能语音处理模组，核心价值在于以单颗模组集成啸叫抑制、AI 降噪、回音消除、波束定向拾音四大功能，替代传统多芯片堆叠方案。
该模组可接入目前所有全双工通话设备，无论设备是模拟输入输出架构，还是纯数字音频端口架构，均可方便接入。新增的本地扩音防啸叫功能以 15ms 超低延迟实现回音啸叫的完全抑制，适用于会议扩音、喊话器、教育培训、导游喊话等场景。
二、性能
三、核心功能优势
1. 本地扩音防啸叫——15ms 超低延迟
A-59F 新增本地扩音防啸叫功能，适用于麦克风与喇叭物理距离极近的扩音场景（小蜜蜂喊话器、会议扩音、教育培训、导游喊话等）。
技术亮点：
- 延迟仅 15ms，低于人耳感知阈值（约 20~30ms），扩音场景下说话与播放之间无可感知时间差
- 回音啸叫完全抑制，非部分压制——喇叭音量可拉到很高而不触发自激
- 处理链路同时叠加 AI ENC 降噪，在抑制啸叫的同时压制环境噪声
- 支持模拟麦克风和数字麦克风双模式（不同固件），数字麦克风模式下抗干扰性能更优
与传统方案对比：
| 方案 | 延迟 | 啸叫抑制效果 | 附加功能 |
| 限幅/压缩 | 低 | 不彻底，声音不自然 | 无降噪 |
| 移频法 | 低 | 有效但人声跑调 | 无降噪 |
| EQ 手动切频 | 低 | 只切已知频率，环境变化即失效 | 无降噪 |
| A-59F DSP 对消 | 15ms | 完全抑制 | AI ENC 同步降噪 |
2. AI ENC 智能降噪——45~90dB 全场景覆盖
A-59F 的 AI ENC 并非传统频域滤波，而是基于 AI 模型的人声分离技术，对人声之外的所有噪声进行压制。
可压制噪声类型：
- 稳态噪声：风扇声、空调声
- 突发干扰：汽车鸣笛声
- 冲击噪声：金属器件掉落声、拍打敲击声
- 近场冲击：拍打麦克风本身
- 风噪：风直接吹麦克风
降噪深度 45~90dB 意味着轻度环境噪声可消除到不可感知，重度噪声（如工厂车间）也能大幅压制到人声可辨识水平。

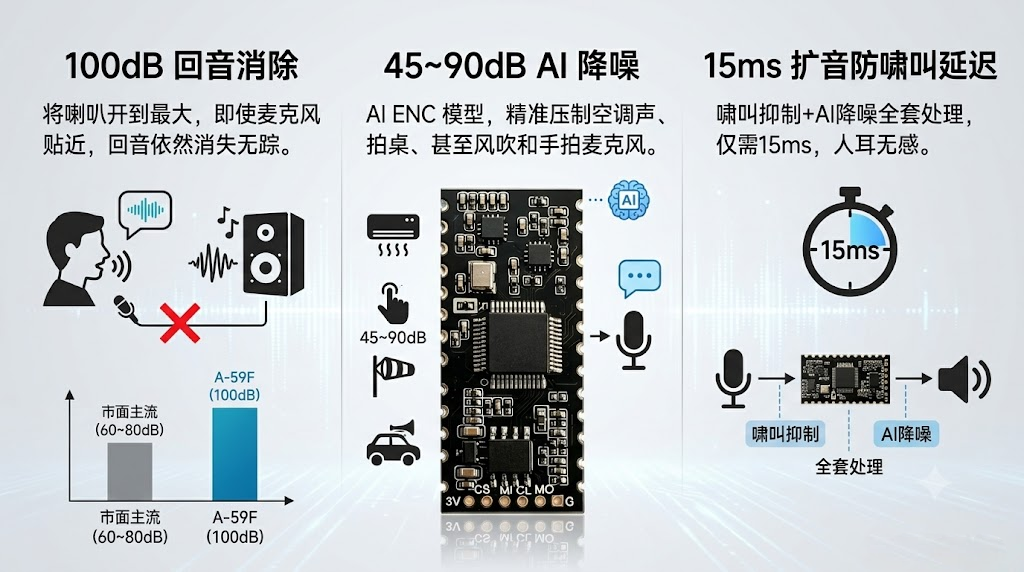

3. 全双工 AEC 回音消除——100dB 消除量
A-59F 的 AEC 回音消除能力达到 100dB，可消除高达 100dB 的喇叭回音，解决喇叭与麦克风距离近、喇叭音量大导致回音无法消除的问题。
关键优势：
- 100dB 消除量，远超行业常见 60~80dB 水平
- 可消除回音空间延迟 100ms，覆盖从近距离桌面设备到较大会议室的声波反射路径
- 保持全双工通话流畅度，双方可同时说话互不干扰

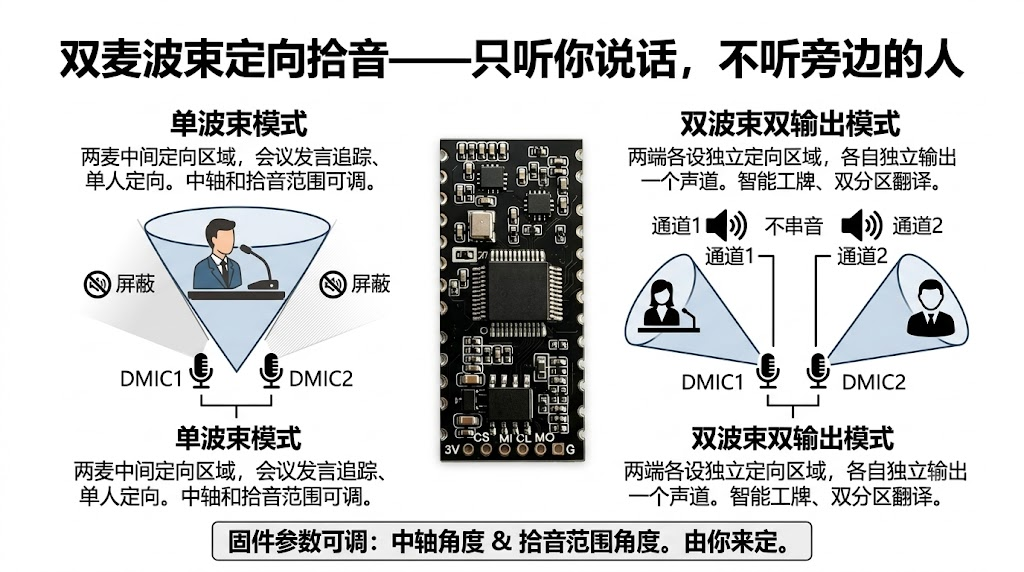

4. 双麦波束定向拾音（Beamforming）
双数字麦克风模式下，A-59F 支持两种波束定向拾音方式：
双麦单波束单输出：
- 2 颗数字麦克风中间设置一个定向拾音区域
- 中轴角度和拾音范围角度均可通过固件参数调整
- 单通道输出
- 适用：单人定向拾音、会议发言追踪
双麦双波束双输出：
- 2 颗麦克风两端各设一个独立定向区域
- 2 个独立声道输出，互相不串音
- 定向拾音边界更清晰，对不需要的噪声和人声屏蔽更精准
- 适用：智能工牌、双分区翻译设备、双通道独立录音
波束角度参数：
- 中轴角度：定向拾音的中心方向（如 90° = 两麦中间垂直方向），固件可调
- 拾音范围角度：以中轴为中心的覆盖区域（如 ±30° = 60° 区域），固件可调
四、接口与工作模式

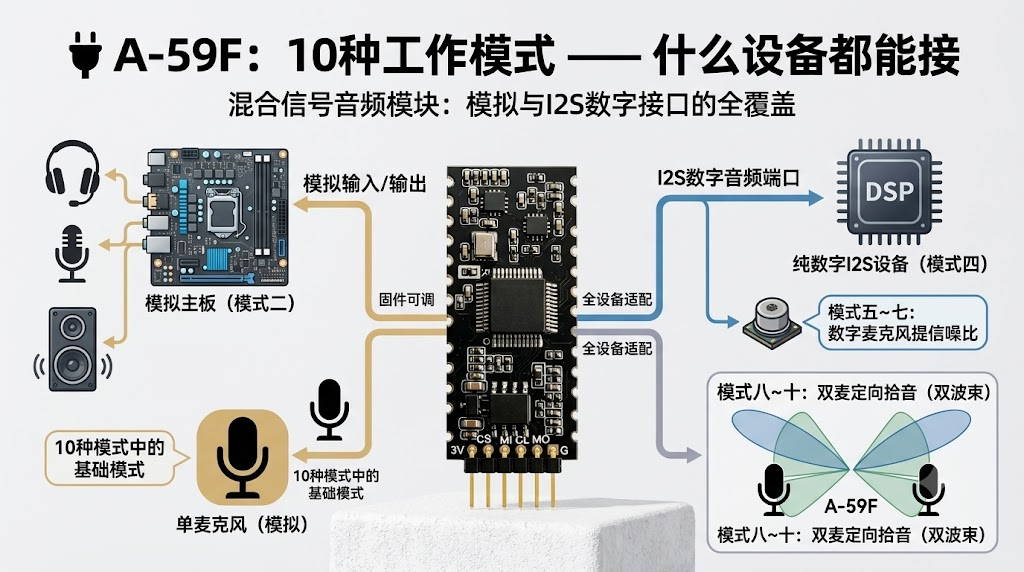

4.2 十种工作模式
A-59F 提供模拟+数字双模式接口，覆盖从纯模拟到纯数字的所有设备类型，共 10 种工作模式：
| 模式 | 麦克风类型 | 音频连接方式 | 典型应用 |
| 模式一 | 单模拟麦 | 模拟输出 → 功放 | 扩音喊话、本地扩音防啸叫 |
| 模式二 | 单模拟麦 | 模拟输入 + 模拟输出 | 传统通话设备 |
| 模式三 | 单模拟麦 | 模拟输出 + I2S 数字输出 | 需数字音频的通话设备 |
| 模式四 | 单模拟麦 | 纯 I2S 数字输入 + 输出 | 无模拟端口的设备 |
| 模式五 | 单数字麦 | 模拟输出 | 低底噪通话场景 |
| 模式六 | 单数字麦 | I2S 数字输出 | 高保真数字音频设备 |
| 模式七 | 单数字麦 | 纯 I2S 数字输入 + 输出 | 全数字链路，最高信噪比 |
| 模式八 | 双数字麦 | 模拟输出 + 波束拾音 | 定向拾音通话 |
| 模式九 | 双数字麦 | I2S 数字输出 + 波束拾音 | 定向拾音数字音频设备 |
| 模式十 | 双数字麦 | 双波束双声道输出 | 智能工牌、双分区翻译 |
模式四/七/十特殊说明：
- 模式四、七需拆除模组上 R1 电阻，使 I2S DAT 输入/输出成为独立有效端口
- 拆除 R1 后，MICOUT 信号通道变为输入（下行 DAC 监听信号），下行功放输入端需接 MICOUT 输出端
- 模式十为特殊固件版本，双波束双声道独立输出，互不串音
4.3 T1/T2 参数切换
通过 T1（第 9 脚）、T2（第 11 脚）的高低电平组合，提供 4 组预置工作参数，无需更换固件即可切换：
AEC 通话固件下——拾音距离参数：
| T1 | T2 | 拾音距离 | 适用场景 |
| 高（悬空） | 高（悬空） | 0.5 ~ 2m（中距离） | 通用场景，默认参数 |
| 高 | 低 | 0.1 ~ 0.2m（近距离） | 手持设备、耳机通话 |
| 低 | 高 | 0.5 ~ 5m（远距离） | 会议室、车载通话 |
| 低 | 低 | 0.5 ~ 8m（超远距离） | 大空间安防、喊话 |
扩音防啸叫固件下——AI 降噪等级参数：
在扩音模式下，四组参数对应 AI 降噪等级区别，而非拾音距离。噪声越强，选越高等级。
硬件实现：T1/T2 端口悬空时为高电平，需切换时焊接 0Ω 对地电阻拉低即可——零成本、零代码。
4.4 SPI 动态调参
A-59F 预留 SPI 端口（第 21~24 脚），支持外部 MCU 实时调整模组工作参数：
- A-59F 上电约 2 秒后进入工作状态
- 外部 MCU 需再延迟等待 1 秒后方可通过 SPI 写入寄存器
- SPI 端口为从模式
- 具体时序及寄存器地址需咨询工程人员获取
五、应用领域
A-59F 的多功能特性覆盖广泛的音频产品领域：
| 应用领域 | 典型产品 |
| 智能家居/门禁 | 别墅门禁、小区通话对讲、智能家居对讲系统 |
| 车载通话 | 蓝牙通话系统、车载语音识别智能设备 |
| 远程教育/会议 | 多媒体教育通话系统、企业远程会议设备 |
| 安防/报警 | 矿山矿井呼叫报警、银行客服通话、安防通话设备 |
| 公共服务 | 停车场自助服务、公共场所门卡对讲 |
| 监护通话 | 家用通话、老人/小孩/宠物监护仪 |
| 智能工牌 | 双分区翻译设备、双定向拾音设备 |
| 扩音喊话 | 小蜜蜂喊话器、会议扩音、特殊场合喊话 |
六、设计要点
6.1 电源设计
- 5V 输入（第 13 脚）和 3.3V 输入（第 12 脚）为二选一，不可同时供电
- 静态工作电流 65~70mA，需确保供电余量
- 第 19 脚 3.3V 输出仅供数字麦克风使用，最大电流 30mA，短路会损坏模组 LDO
- 外部电源可提供 3.3V 时，建议数字麦克风用外部供电
6.2 模拟输出适配
MICOUT 输出幅度 2.3Vpp、阻抗 120Ω，接入小信号后端设备时须加阻容分压电路：
- R1 可选 1K~10K，根据后端输入灵敏度调整
- C1 为耦合电容
- 差分连接时正负极均建议加阻容匹配，防止削顶爆音
6.3 I2S 数字音频
默认格式：48kHz 采样率 / 32bit 位深 / 飞利浦标准对齐 / 主模式（LRCLK=48kHz, BCLK=3.072MHz）。其他时序需求需与工程人员确认。
6.4 封装与包装
- 模组尺寸：37.5mm × 16mm，邮票半孔方式
- 半孔焊盘：1.5mm × 0.75mm
- 可采用 SMT 方式嵌入主板
- 包装：防静电 PVC 吸塑托盘，单托盘 24PCS，最小包装 240PCS（十托盘）
七、竞品对比视角
| 对比维度 | 传统多芯片方案 | A-59F 单模组方案 |
| 啸叫抑制 | 需额外 DSP 或移频芯片 | 内置，15ms 延迟 |
| AI 降噪 | 需独立 AI 降噪芯片 | 内置，45~90dB |
| 回音消除 | 需独立 AEC 芯片 | 内置，100dB |
| 波束拾音 | 需独立 BF 芯片 | 内置，双麦双波束 |
| BOM 成本 | 多颗芯片叠加 | 单模组 |
| 电路设计 | 复杂，多芯片互联 | 简洁，3 根线即可工作（模式一） |
| 调试周期 | 长，多芯片协同调试 | 短，模组即插即用 |
| 体积 | 大 | 37.5mm × 16mm |
| 灵活性 | 固定架构 | 10 种模式 + T1/T2 参数切换 + SPI 调参 |
八、总结
A-59F 的核心竞争力可归纳为**"一多一高一低"**：
- 多功能集成：啸叫抑制 + AI 降噪 + AEC 回音消除 + 波束定向拾音，一颗模组四项功能
- 高性能指标：100dB 回音消除 / 45~90dB AI 降噪 / 100dB SNR 输出
- 低门槛接入：15ms 延迟 / 37.5×16mm 体积 / 10 种工作模式 / T1/T2 零成本参数切换 / SPI 动态调参
对于门禁对讲、车载通话、会议设备、安防报警、智能工牌、扩音喊话等产品的设计，A-59F 以单模组替代多芯片方案，不仅降低 BOM 成本，更大幅简化音频电路设计和调试周期，是值得评估的高集成度语音处理方案。
