LD70008Q内部集成了8个低侧N沟道功率开关，每个通道最大可输出330mA电流，典型导通电阻仅0.8Ω。无论是驱动继电器、LED，还是小型电机，它都能轻松胜任。更重要的是，LD70008Q通过16位SPI串行接口进行控制和诊断，极大减少了微控制器I/O引脚占用，让系统设计更加简洁高效。
核心特性
8通道低侧驱动，灵活配置
LD70008Q提供8个独立可配置的低侧驱动通道，支持通过SPI对每个通道进行独立开关控制。此外，芯片还提供2个兼容CMOS的并行输入引脚（IN0/IN1），支持直接控制和PWM输入，并可通过SPI灵活映射到任意输出通道，输出并联功能可进一步提升驱动能力。
全面的嵌入式保护功能
作为一款面向严苛环境的智能功率开关，LD70008Q集成了多重保护机制：
· 短路保护
· 过流保护
· 过温关断
· 过压保护
· 开路负载检测（需通过DIAG_IOL寄存器使能对应通道的诊断电流）
这些保护功能确保了负载和开关本身的安全运行。
增强型诊断能力，符合ISO26262
LD70008Q支持增强型诊断功能，符合ISO26262功能安全标准。通过SPI可实时读取各通道的状态信息，输入状态寄存器配合输出状态监视器及关断状态开路负载检测，可追踪从微控制器到负载的完整路径。
四种工作模式，灵活适配不同场景
LD70008Q支持四种工作模式：
· Sleep Mode ：极低静态电流，适合低功耗待机场景
· Limp Home Mode ：即使数字电源缺失，仍可由电池供电维持基本功能
· Idle Mode
· Active Mode
车规级品质
LD70008Q通过AEC-Q100车规级认证，符合RoHS环保标准，工作温度范围覆盖-40℃至150℃，能够从容应对汽车和工业环境中的严苛条件。

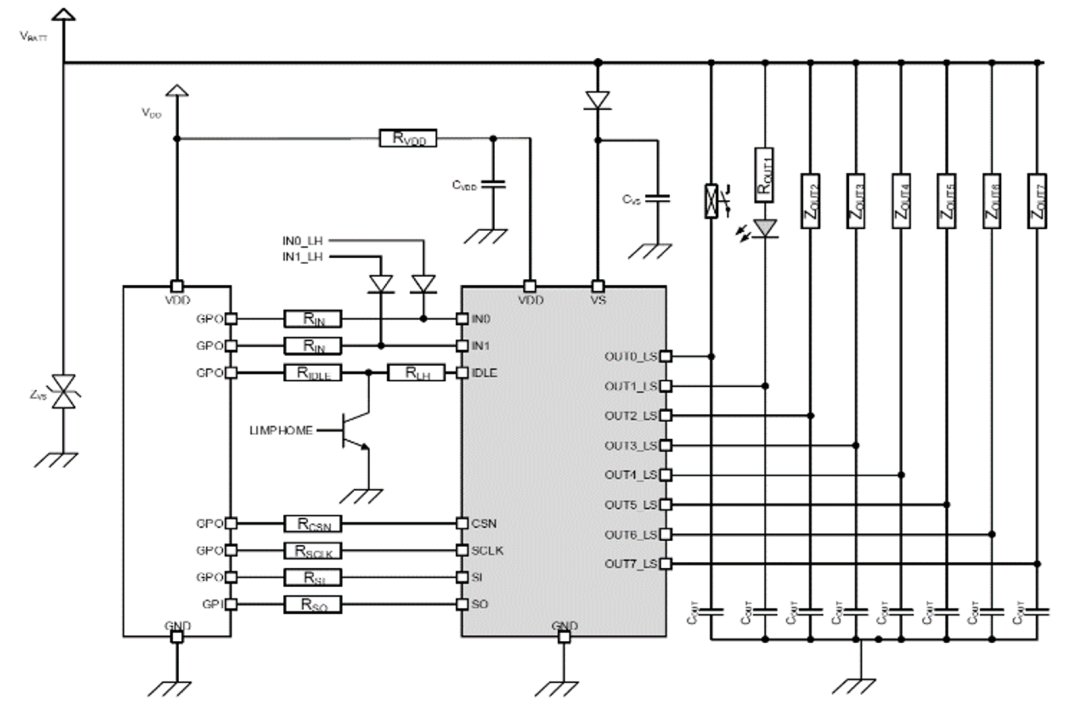

典型应用电路
典型应用场景
LD70008Q凭借其高集成度、强诊断能力和卓越的可靠性，广泛应用于以下领域：
· 车身控制模块（BCM） ：门锁控制、雨刮器切换等继电器驱动
·LED驱动：仪表盘状态指示灯、车内氛围灯、故障警示灯等
