一、概述
AiP3842/AiP3843/AiP3844/AiP3845 和 AiP2842/AiP2843/AiP2844/AiP2845 是固定频率、电流模式 PWM 控制集成电路，广泛应用于离线式开关电源和 DC-DC 转换器中。该系列芯片具有外围电路简单、响应速度快、保护功能完善等优点，特别适用于驱动功率 MOSFET。
两个系列的关系：
●AiP284x 与 AiP384x 基于相同的芯片设计和制造平台，电气性能规格完全一致。两者主要区别在于产品等级定义与质量管控标准：
●AiP284x 系列：定位于工业级产品，出厂默认按工业级标准执行温度分级（-40℃～+125℃）与质量管控，在批次追溯性和长期供货一致性上更具优势，适合对供应链可靠性要求较高的严苛环境（如工业控制、车载辅助电源等）。
●AiP384x 系列：定位于通用级产品，性能可靠，同样覆盖 -40℃～+125℃ 的工作温度范围，可满足绝大多数常规消费/商业类应用场景。
两者在 PCB 设计上完全兼容，实际应用中可根据项目对质量等级、供货渠道及成本的综合要求进行灵活选型。

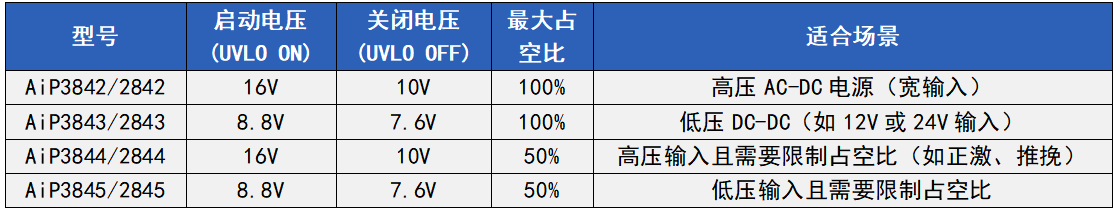

不同型号之间的主要区别在于：

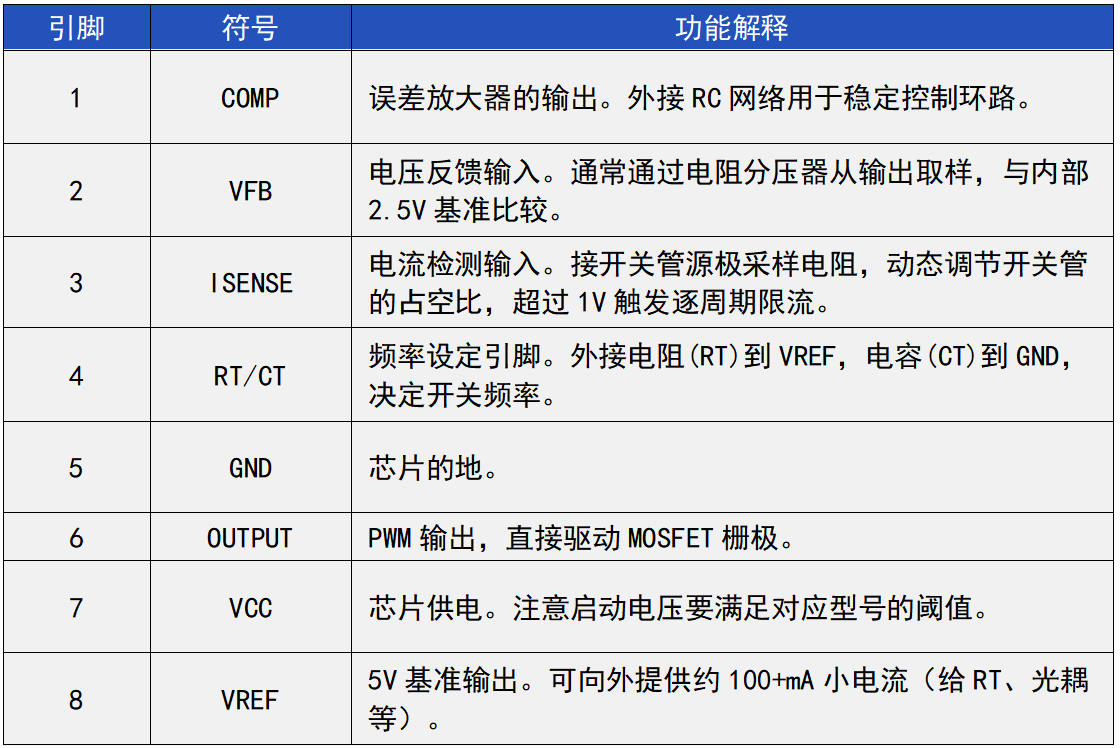

二、引脚功能说明

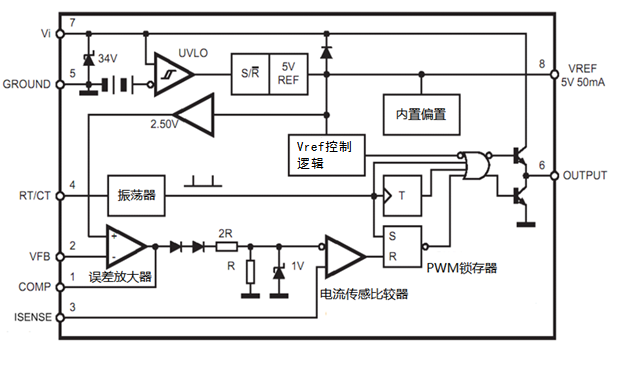

三、工作原理深度解析
3.1 PWM调制机制
AiP384x / 284x 均采用电流模式控制，PWM 信号生成过程如下：
- 周期开始：振荡器时钟强制RS触发器输出高电平，OUT引脚输出高电平，MOSFET导通。
- 导通期间：ISENSE引脚电压随电感电流线性上升形成斜波信号，只要ISENSE < COMP，PWM比较器输出低，OUT保持高。
- 关断时刻：当ISENSE ≥ COMP时，PWM比较器翻转，RS触发器复位，OUT输出低，MOSFET关断。
- 关断期间：OUT保持低，直到下一个时钟周期开始，重复步骤1。

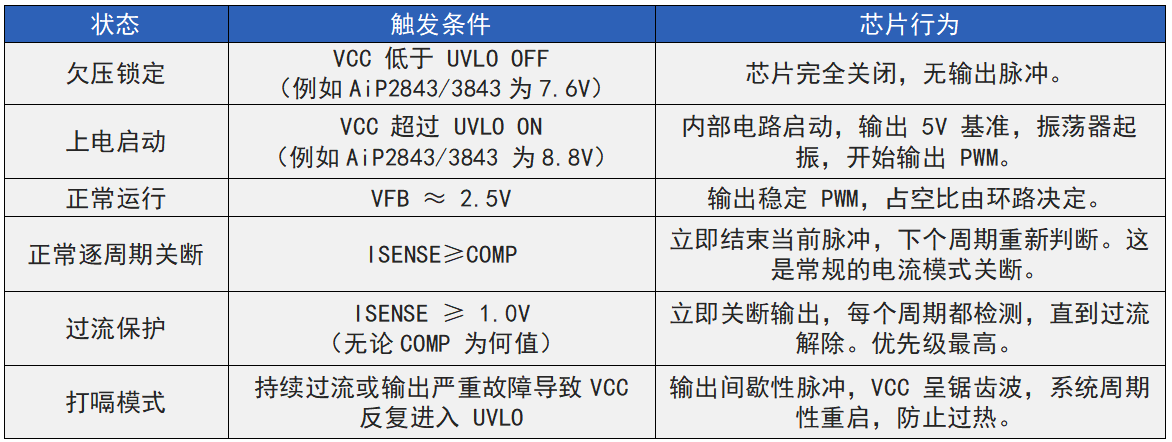

3.2 芯片工作状态机
四、典型应用电路

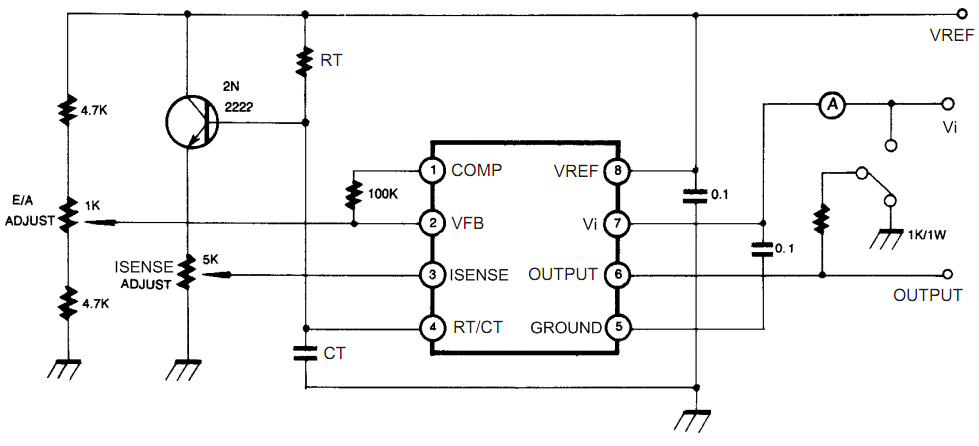

4.1 典型应用图(PWM控制原理演示电路)

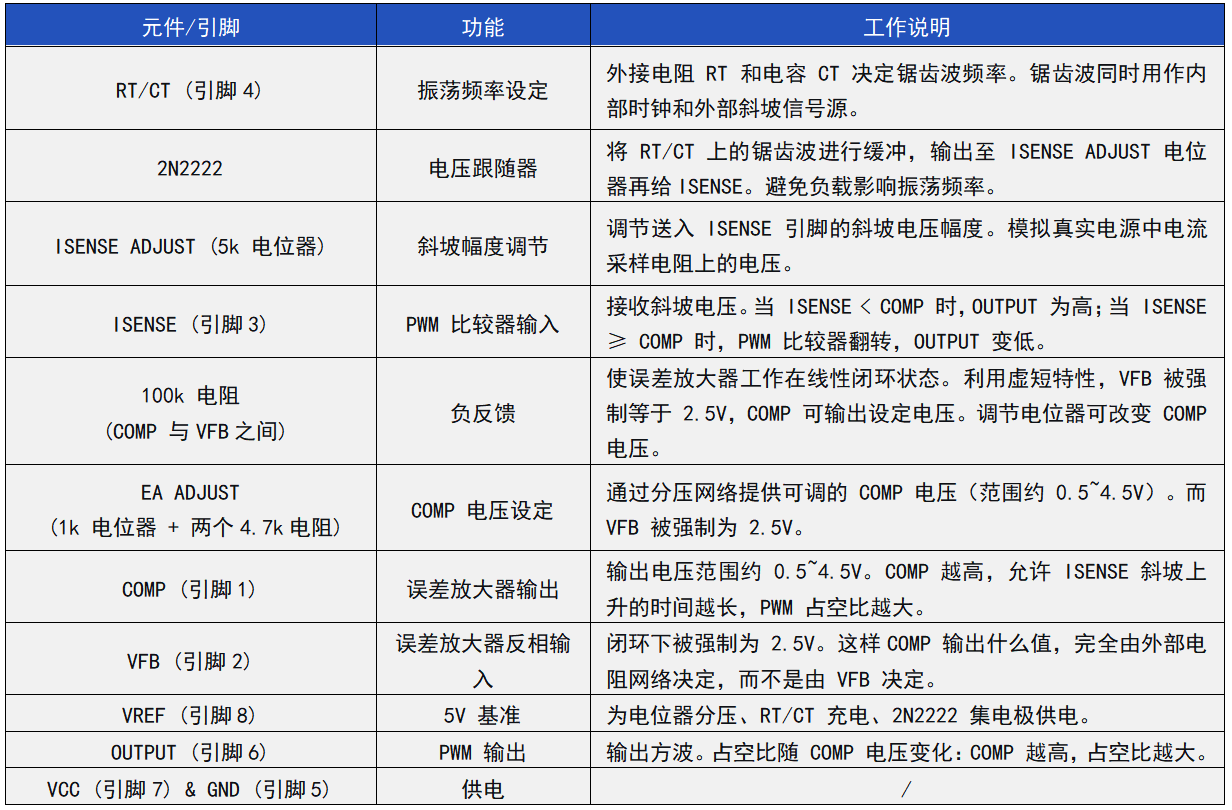

外围及功能简述：
4.2 关键参数设计
1. 振荡频率设定
- RT ：接在VREF和RT/CT之间的电阻（单位 kΩ），推荐 RT范围：4.7kΩ ~ 10kΩ（电阻越大频率变化越大，最终可能导致不准）
- CT ：接在RT/CT和GND之间的电容（单位 nF），推荐CT 范围：1nF ~ 10nF
- 得到的 fosc单位是 MHz

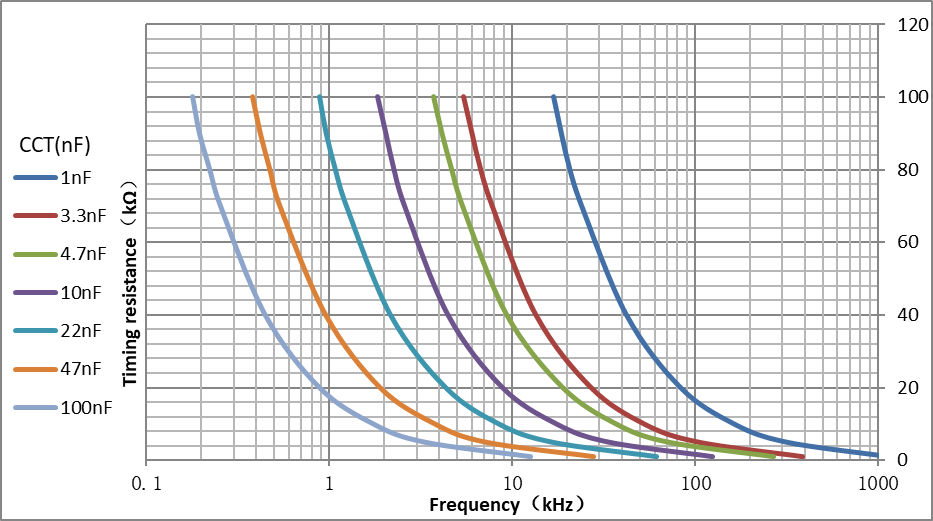

具体可见下表：
2. 电流检测电阻
- VISENSE(max) ：一般取 1.0V（芯片保护阈值）
- Ipeak(primary)：变压器初级峰值电流（由具体应用决定）
- 注意： Rsense 的功率损耗为 Irms^2 ×R，需选用合适功率的电阻。
3. 环路补偿
COMP引脚外接RC网络，典型值为：R_COMP = 10kΩ，C_COMP = 100nF
用于稳定反馈环路，避免振荡
五、PCB布局建议
- VCC与GND：滤波电容（0.1μF + 10μF）尽量靠近芯片引脚，走线短而粗。
- ISENSE走线：应尽量短，避免与功率回路共地，建议采用差分方式或独立地线。
- RT/CT走线：远离高频开关节点，避免干扰。
- OUTPUT走线：驱动MOSFET的走线应短且宽，必要时加串联电阻（10Ω~100Ω）抑制振铃。
- 地线处理：功率地与控制地应单点连接，避免共阻抗干扰。
六、常见问题与排查建议
6.1 芯片不启动或无输出
- 检查VCC是否高于UVLO ON阈值（如AiP 2843/3843需>8.8V）
- 检查启动电阻是否过大，启动电流不足（启动电流<0.3mA）
- 检查VREF是否为5V，若无则芯片未工作
6.2 输出占空比异常
- 若使用AiP3844/2844 或AiP3845/2845，确认最大占空比被限制在 50% 以内
- 检查ISENSE是否过早触发（如噪声干扰导致提前关断）
- 检查COMP电压是否异常偏低
6.3 打嗝模式触发
- 可能由输出过流、过压或反馈环路开路引起
- 检查VFB和COMP电压是否异常
- 检查VCC供电是否连续稳定
6.4 频率不稳定
- 检查RT/CT引脚是否有外部干扰
- 检查CT电容是否使用NPO/C0G材质（温度稳定性好）
- 检查VREF是否稳定，负载是否过大
七、总结
AiP384x / 284x 系列是一款成熟、可靠的电流模式 PWM 控制器，适用于多种 AC-DC 和 DC-DC 应用。合理选择型号并优化外围设计，可显著提升电源系统的效率、稳定性和保护能力。实际设计中建议严格遵循数据手册的电气参数，必要时预留调试接口，以便优化环路响应和保护阈值。
