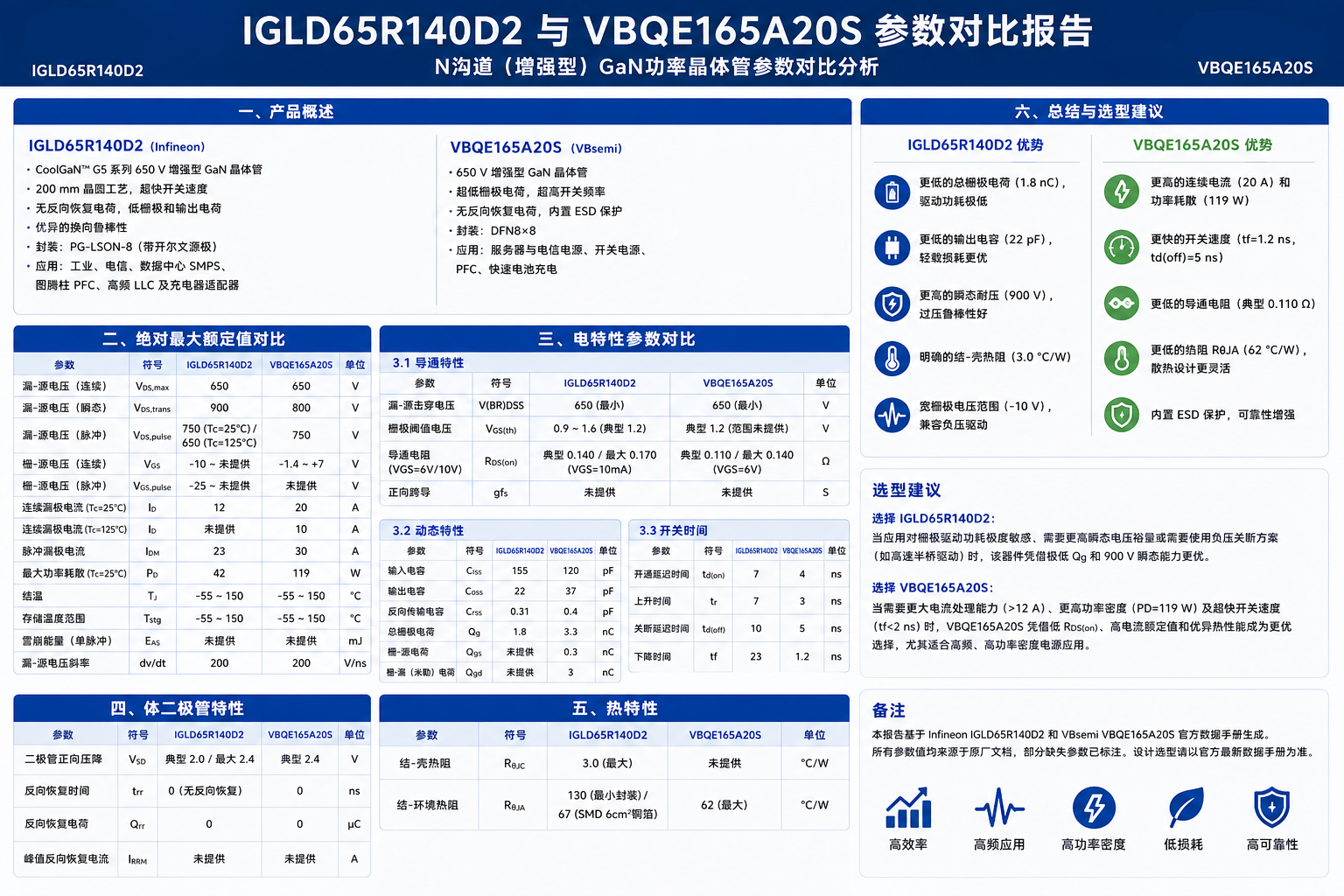

N沟道(增强型)GaN功率晶体管参数对比分析报告
一、产品概述
IGLD65R140D2:Infineon CoolGaN™ G5 系列 650 V 增强型 GaN 晶体管,采用 200 mm 晶圆工艺,超快开关速度,无反向恢复电荷,低栅极和输出电荷,优异的换向鲁棒性。封装:PG-LSON-8(带开尔文源极)。适用于工业、电信、数据中心 SMPS、图腾柱 PFC、高频 LLC 及充电器适配器。
VBQE165A20S:VBsemi 650 V 增强型 GaN 晶体管,超低栅极电荷,超高开关频率,无反向恢复电荷,内置 ESD 保护。封装:DFN8×8。适用于服务器与电信电源、开关电源、PFC、快速电池充电。
二、绝对最大额定值对比
参数 |
符号 |
IGLD65R140D2 |
VBQE165A20S |
单位 |
漏-源电压(连续) |
VDS,max |
650 |
650 |
V |
漏-源电压(瞬态) |
VDS,trans |
900 |
800 |
V |
漏-源电压(脉冲) |
VDS,pulse |
750 (Tc=25°C) / 650 (Tc=125°C) |
750 |
V |
栅-源电压(连续) |
VGS |
-10 ~ 未提供 |
-1.4 ~ +7 |
V |
栅-源电压(脉冲) |
VGS,pulse |
-25 ~ 未提供 |
未提供 |
V |
连续漏极电流 (Tc=25°C) |
ID |
12 |
20 |
A |
连续漏极电流 (Tc=125°C) |
ID |
未提供 |
10 |
A |
脉冲漏极电流 |
IDM |
23 |
30 |
A |
最大功率耗散 (Tc=25°C) |
PD |
42 |
119 |
W |
结温 |
TJ |
-55 ~ 150 |
-55 ~ 150 |
°C |
存储温度范围 |
Tstg |
-55 ~ 150 |
-55 ~ 150 |
°C |
雪崩能量(单脉冲) |
EAS |
未提供 |
未提供 |
mJ |
漏-源电压斜率 |
dv/dt |
200 |
200 |
V/ns |
分析:两款器件耐压均为 650 V,VBQE165A20S 提供更高的连续电流(20 A vs 12 A)和功率耗散(119 W vs 42 W),适合更高功率需求。IGLD65R140D2 的瞬态电压能力更强(900 V vs 800 V),且栅极电压范围较宽(负压可达 -10 V)。

三、电特性参数对比
3.1 导通特性
参数 |
符号 |
IGLD65R140D2 |
VBQE165A20S |
单位 |
漏-源击穿电压 |
V(BR)DSS |
650 (最小) |
650 (最小) |
V |
栅极阈值电压 |
VGS(th) |
0.9 ~ 1.6 (典型 1.2) |
典型 1.2 (范围未提供) |
V |
导通电阻 (VGS=6V / 10V) |
RDS(on) |
典型 0.140 / 最大 0.170 (VGS=10mA) |
典型 0.110 / 最大 0.140 (VGS=6V) |
Ω |
正向跨导 |
gfs |
未提供 |
未提供 |
S |
分析:VBQE165A20S 的导通电阻更低(典型 0.110 Ω vs 0.140 Ω),有助于减少导通损耗。IGLD65R140D2 阈值电压范围明确,利于驱动设计。
3.2 动态特性
参数 |
符号 |
IGLD65R140D2 |
VBQE165A20S |
单位 |
输入电容 |
Ciss |
155 |
120 |
pF |
输出电容 |
Coss |
22 |
37 |
pF |
反向传输电容 |
Crss |
0.31 |
0.4 |
pF |
总栅极电荷 |
Qg |
1.8 |
3.3 |
nC |
栅-源电荷 |
Qgs |
未提供 |
0.3 |
nC |
栅-漏(米勒)电荷 |
Qgd |
未提供 |
3 |
nC |
分析:IGLD65R140D2 的总栅极电荷极低(1.8 nC),显著降低驱动功耗。VBQE165A20S 的输入电容略小(120 pF vs 155 pF),但输出电容较大(37 pF vs 22 pF)。Crss 均极小,适合高频开关。
3.3 开关时间
参数 |
符号 |
IGLD65R140D2 |
VBQE165A20S |
单位 |
开通延迟时间 |
td(on) |
7 |
4 |
ns |
上升时间 |
tr |
7 |
3 |
ns |
关断延迟时间 |
td(off) |
10 |
5 |
ns |
下降时间 |
tf |
23 |
1.2 |
ns |
分析:VBQE165A20S 开关速度显著更快,尤其下降时间仅 1.2 ns,远优于 IGLD65R140D2 的 23 ns,在高频应用中可大幅降低开关损耗。
四、体二极管特性
参数 |
符号 |
IGLD65R140D2 |
VBQE165A20S |
单位 |
二极管正向压降 |
VSD |
典型 2.0 / 最大 2.4 |
典型 2.4 |
V |
反向恢复时间 |
trr |
0(无反向恢复) |
0 |
ns |
反向恢复电荷 |
Qrr |
0 |
0 |
μC |
峰值反向恢复电流 |
IRRM |
未提供 |
未提供 |
A |
分析:两款器件均为 GaN,无反向恢复电荷(Qrr=0),在桥式拓扑中可消除二极管反向恢复损耗,提升效率。
五、热特性
参数 |
符号 |
IGLD65R140D2 |
VBQE165A20S |
单位 |
结-壳热阻 |
RθJC |
3.0 (最大) |
1.05(典型) |
°C/W |
结-环境热阻 |
RθJA |
130 (最小封装) / 67 (SMD 6cm²铜箔) |
62 (最大) |
°C/W |
分析:VBQE165A20S 具有更低的结-环境热阻(62 °C/W),且功率耗散更高(119 W),配合良好散热可实现更大输出功率。能承受更高功率耗散(119W vs 51W)的关键。在散热设计良好的条件下,VBQE165A20S 可实现更高的功率密度。
六、总结与选型建议
IGLD65R140D2 优势 |
VBQE165A20S 优势 |
◆ 更低的总栅极电荷(1.8 nC),驱动功耗极低 |
◆ 更高的连续电流(20 A)和功率耗散(119 W) |
◆ 更低的输出电容(22 pF),轻载损耗更优 |
◆ 更快的开关速度(tf=1.2 ns,td(off)=5 ns) |
◆ 更高的瞬态耐压(900 V),过压鲁棒性好 |
◆ 更低的导通电阻(典型 0.110 Ω) |
◆ 明确的结-壳热阻(3.0 °C/W) |
◆ 更低的热阻 RθJA(62 °C/W),散热设计更灵活 |
◆ 宽栅极电压范围(-10 V),兼容负压驱动 |
◆ 内置 ESD 保护,可靠性增强 |
选型建议
选择 IGLD65R140D2:当应用对栅极驱动功耗极度敏感、需要更高瞬态电压裕量或需要使用负压关断方案(如高速半桥驱动)时,该器件凭借极低 Qg 和 900 V 瞬态能力更优。
选择 VBQE165A20S:当需要更大电流处理能力(>12 A)、更高功率密度(PD=119 W)及超快开关速度(tf<2 ns)时,VBQE165A20S 凭借低 RDS(on)、高电流额定值和优异热性能成为更优选择,尤其适合高频、高功率密度电源应用。
备注:本报告基于 Infineon IGLD65R140D2 和 VBsemi VBQE165A20S 官方数据手册生成。所有参数值均来源于原厂文档,部分缺失参数已标注。设计选型请以官方最新数据手册为准。
