【行业介绍】
落地扇作为常见的传统小家电，凭借轻便灵活、低能耗、通风换气效率高、适配场景多的优势，成为家用通风降温的核心配套电器，市场应用需求稳定且广泛。随着消费者对风扇体验的提升，带有静音电机、仿自然风控制、定时控制、摇头控制和遥控远程控制的落地扇产品迎来了更多的市场需求。
中微爱芯推出一款落地扇解决方案，可帮助客户快速完成产品开发，并兼顾产品的稳定性、低成本。同时，也可满足客户对功能高度自由化定义的需求。
【整体解决方案】

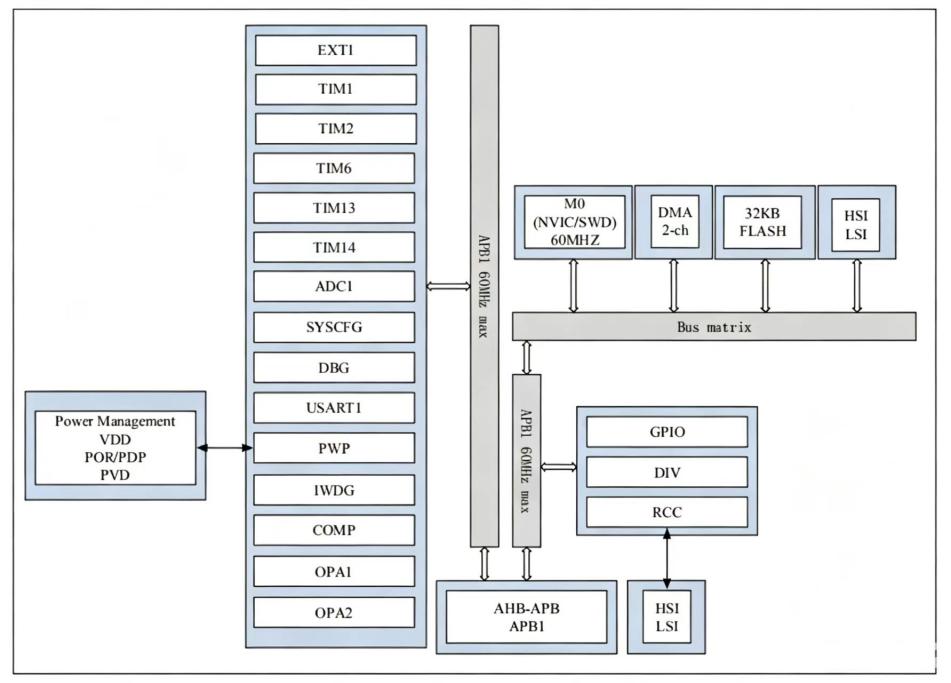

该方案采用中微爱芯AiP32F7532芯片。AiP32F7532是一款基于ARM Cortex-M0的电机专用MCU，最高主频60MHz，内置32KB的FLASH，4KB的SRAM，并集成高级定时器TIM1，USART，ADC，DMA等常用的外设资源。此外，为满足电机控制的需求，该芯片内部还集成了两个运算放大器，两个比较器以及一个硬件除法器，极大精简了外围电路，加快了算法运算速度，适用于各类电机控制应用场景。
本方案基于电机控制板开发，并设计了多种外部接口进行人机交互，可实现旋钮启停、无线遥控(RF433)启停、旋钮调速、遥控调速、遥控定时(1-3h)、按键启停摇头、遥控启停摇头等多种落地扇核心功能。同时，软件采用无感FOC算法，实现静止、顺风、逆风下的稳定启动以及平稳运行。
【方案特点】
- 宽电压适配：支持110VAC-250VAC宽电压输入，适应不同地区电网环境
- 宽调速范围：转速可调范围300RPM-1350RPM，满足不同风量需求
- 双模调速控制：支持旋钮无极调速与RF433遥控档位调速，操作灵活随心
- 多功能集成：集成摇头控制、定时(1-3h)功能
- 多重保护机制：过欠压保护、堵转保护、过流保护、缺相保护、过温保护,运行安全无忧
- 无感FOC算法：结合顺逆风检测技术，轻松实现带速状态下的平滑启动，运行平稳、静音舒适
本款落地扇方案，采用无感FOC控制方式，运行时支持旋钮无极调速以及遥控器丰富的风速档位控制，可实现任意启停，任意风量的控制，满足不同的应用需求。该方案对电压的适配范围宽泛，同时各类保护功能充分完善，为夏日带来稳定可靠的清凉。
【典型应用图】

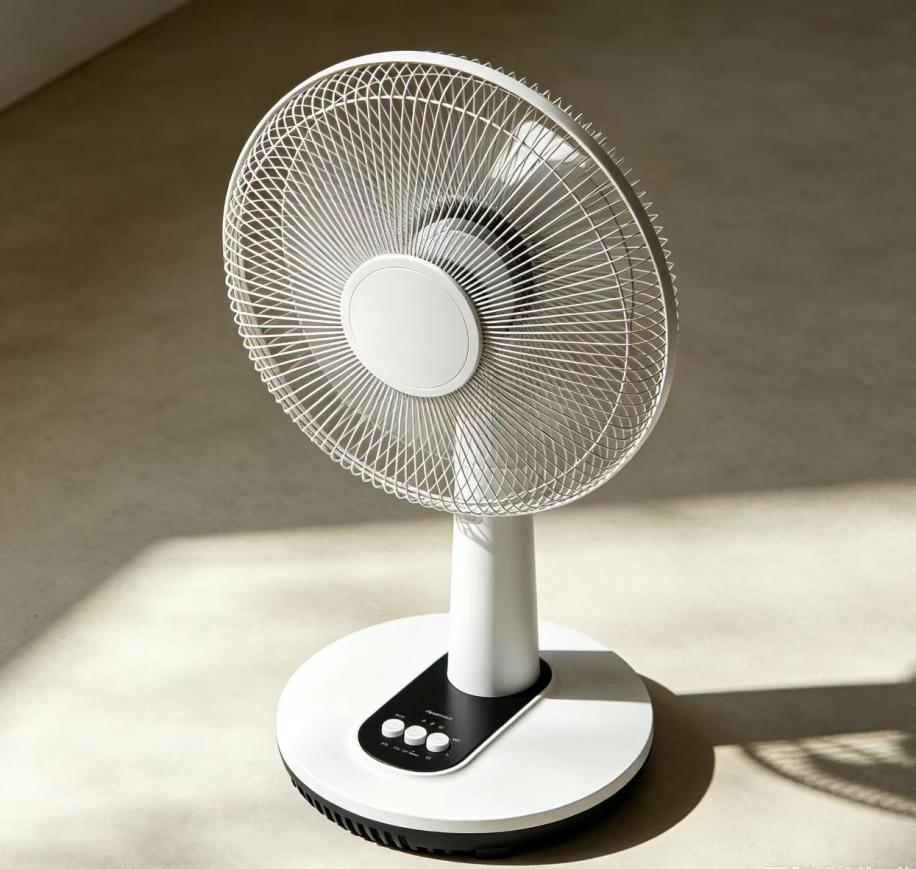

实物展示：

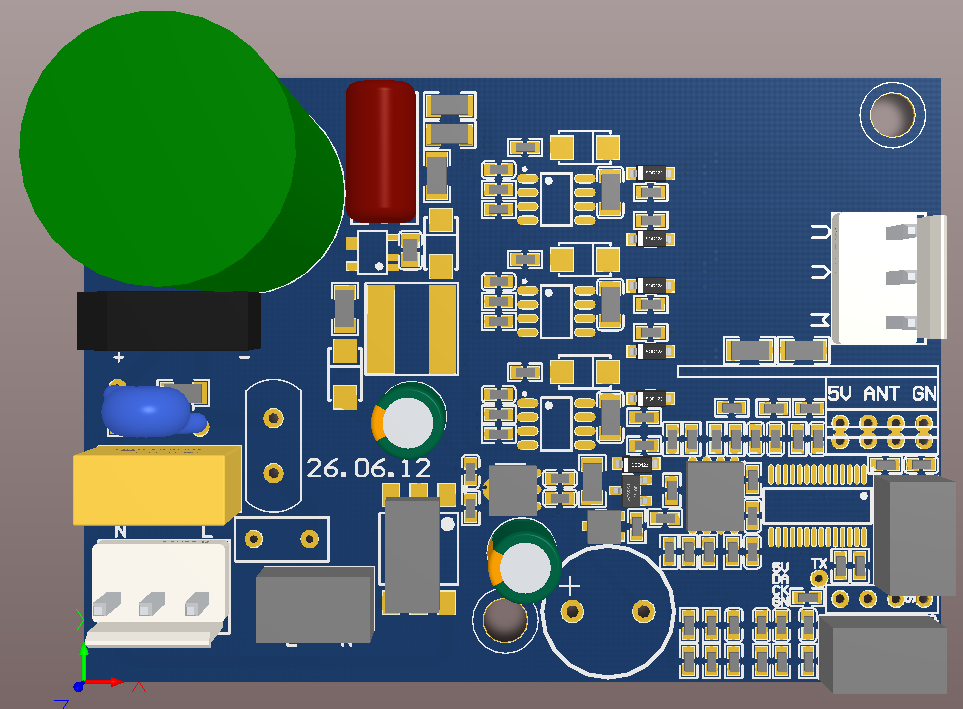

PCB正面：
【芯片资源】

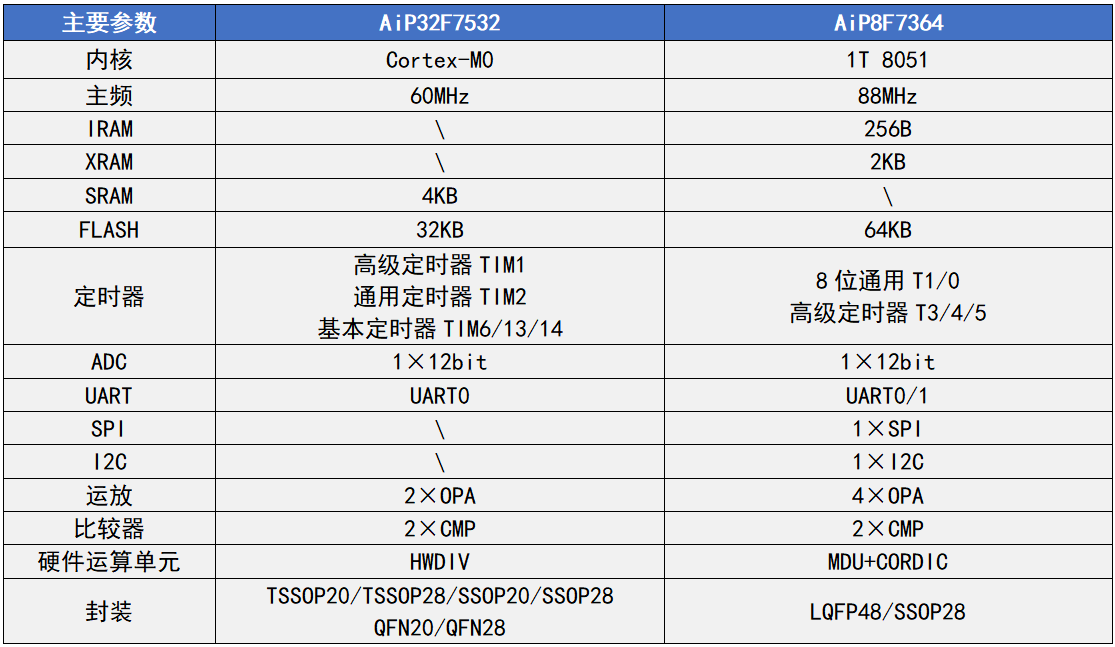

适用于落地扇的高性价比MCU：
适用于电机控制的LDO：

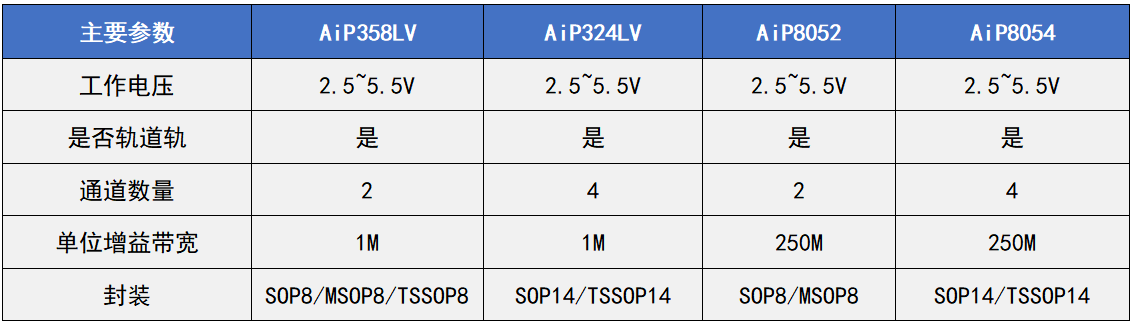

适用于电机控制的运放:
适用于电机控制的驱动：
【结语】
中微爱芯落地扇控制板解决方案，以AiP32F7532高性价比MCU为核心，为客户提供了一整套稳定、可靠、易开发、高度自由化定义需求的落地扇控制方案。该方案以无感FOC控制为核心，结合了丰富的人机交互控制方式，在电机控制稳定性，用户操作便捷性和用户体验良好性方面有着显著的优势，能够满足不同家用场景下的降温、通风需求。
如果想了解更多产品资讯，请联系我司授权代理商或销售工程师。
