产品 | 顺络电子MWTP 系列高性能一体成型电感正式发布

顺络电子高端功率器件研发制造平台，正式推出MWTP 系列高性能一体成型电感。该系列在热压工艺平台基础上，采用T-U core结构设计、扁线绕组与自研高绝缘合金磁粉，具备超大电流、超低 DCR、低损耗、高功率密度、高可靠性、全磁屏蔽等核心优势，覆盖 AI 服务器、新能源汽车、通信设备、工业能源、高端消费电子、机器人等主流场景，是面向下一代高功率供电系统的解决方案，全面助力高端电子元器件国产化替代。

背景

当前，AI 算力爆发、新能源汽车高压化、工业自动化升级、高端消费电子轻薄化，推动一体成型电感进入量价齐升、国产加速的黄金发展期。高端消费电子如AI PC 应用趋势下，要求电感在超薄极小体积下实现更高饱和电流、更低 DCR以及更快瞬态响应，同时满足高温高可靠与长续航效率要求，以支撑 NPU/CPU/GPU 剧烈动态负载与整机轻薄化、高效率、高散热的严苛设计。工业与储能场景强调宽温、长寿命、高稳定，传统电感难以满足。基于此，应对更高性能需求以满足各个应用场景发展趋势，全球对一体成型电感的高性能指标要求持续提升，行业整体向更高规格、更高性能方向快速升级。

产品特点

扁平漆包铜线：更低 DCR，更低损耗，实现更高的转换效率；
自研高 Bs 磁粉：高饱和电流，最高达94A，；
感量丰富，0.1μH–10μH，满足不同应用需求；
尺寸覆盖4.0x4.0x2.0(mm)~7.0x7.0x3.0(mm)。

产品优势

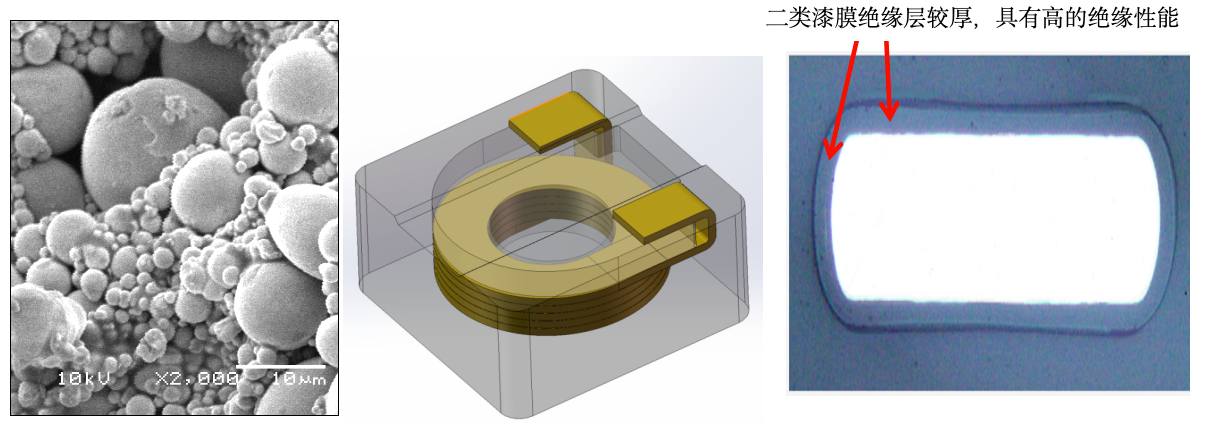

1、材料优势

（1）磁性粉材优势。顺络磁性材料自主开发，采用高绝缘粉材，具有较好的温度稳定性和可靠性，能够在不同环境下保持稳定的性能。

（2）线圈优势。线圈采用二类漆膜厚度的线材，绝缘层较厚，具有高的绝缘性能，产品DC耐压达到45V，满足产品高可靠性高耐压需求。

图片来源：顺络电子

2、小尺寸、超大电流，更高功率密度；超低DCR，更低损耗

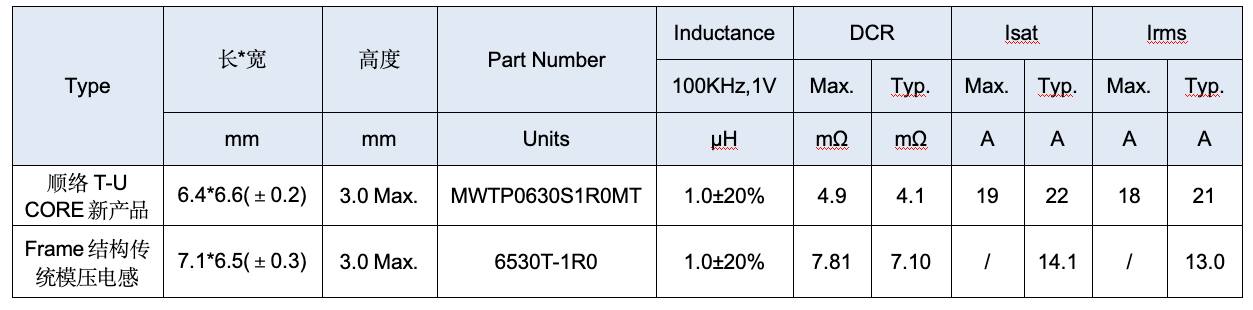

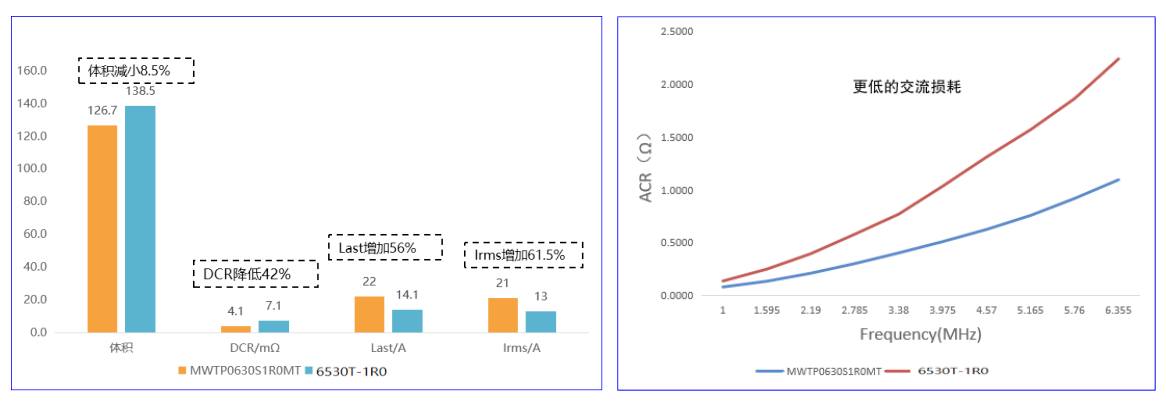

相同感量下，顺络新结构T-U Core产品体积比传统frame结构产品小8.5%，饱和电流高56%，DCR低42%，不仅降低占板面积，还大幅提升了产品的电性能；更低的DCR减少了发热，提升转换效率。满足AI PC等高端应用的CORE供电长时间高负载运行。

3、高可靠性

顺络新结构T-U Core产品采用热压成型工艺，大幅减小铜线形变与应力残留，内部结构排布规整、受力均匀，规避了磁芯开裂等可靠性风险。

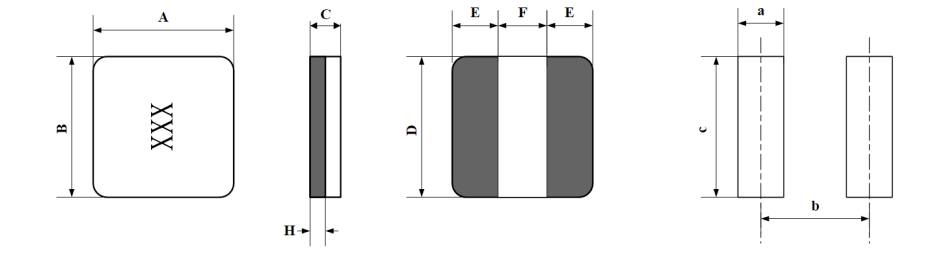

产品尺寸&规格特性

Series	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	a Typ	b Typ	c Typ
0420	4.0±0.2	4.0±0.2	2.0 max	4.0Typ.	1.2±0.2	1.4	3.0	4.2
0430	4.0±0.2	4.0±0.2	3.0 max	4.0Typ.	1.2±0.2	1.4	3.0	4.2
0520	5.3±0.2	5.5±0.2	2.0 max	5.5Typ.	1.6±0.2	1.8	3.9	5.7
0530	5.3±0.2	5.5±0.2	3.0 max	5.5Typ.	1.6±0.2	1.8	3.9	5.7
0630	6.4±0.2	6.6±0.2	3.0 max	6.6Typ.	1.8±0.2	2.0	4.8	6.8
0650	6.4±0.2	6.6±0.2	5.0 max	6.6Typ.	1.8±0.2	2.0	4.8	6.8
0730	7.6±0.2	7.8±0.2	3.0 max	7.8Typ.	2.6±0.3	2.8	5.2	8.0

Series	Inductance Range	DCR Range Max.	Isat Range Max.	Irms Range Max.
Units	μH	mΩ	A	A
MWTP0420S	0.10~22	1.6~26	4.5~24.7	6.0~20.5
MWTP0430S	0.10~4.7	1.8~34.8	4.0~24	4.0~20.4
MWTP0520S	0.10~1.5	1.3~16.9	10.6~37.2	8.5~25
MWTP0530S	0.10~4.7	1.1~31.7	6.1~48.3	5.4~33
MWTP0620S	0.10~3.3	1.3~29.4	5.3~63	5.8~26.2
MWTP0630S	0.10~4.7	0.96~24.6	8.3~94.4	4.3~35
MWTP0730S	0.10~10	0.7~47.3	3.8~88	4.6~33
