设计面临全新挑战：如光模块的尺寸受标准化约束，同时需为光路器件等预留空间，如何在紧凑 PCB 空间内，兼顾高转换效率与长久续航？针对行业痛点，思瑞浦（3PEAK）推出新一代高频、超低静态功耗同步降压转换器TPP05301。该产品体积小巧、性能出众，可直接为DSP、Serdes等AI设备系统的关键核心器件稳定供电，一站式解决空间受限、功耗管控与电流输出难题，为端侧智能设备打造可靠电源支撑。
TPP05301支持2.5V~5.5V宽输入电压范围，输出电压0.6V~VIN调节，稳态输出电流高达3A。采用COF（Constant Off-Time）控制架构。集成OCP、OVP、UVLO等多种保护机制。同时产品可提供 SOT563（1.6mm×1.6mm）超小封装，助力光模块、通信设备和穿戴设备等市场。
产品优势
小巧尺寸，释放空间
在寸土寸金的电路板上，面积就是成本。TPP05301采用了小型 SOT563 (1.6mm × 1.6mm) 封装。同时，2.2MHz的高开关频率允许系统使用更小尺寸的电感和电容，极大程度减少了整体BOM面积，芯片及外围的整体方案可以优化至30mm2，良好适配光模块、便携式设备对空间的极致要求。
卓越效率，降低损耗

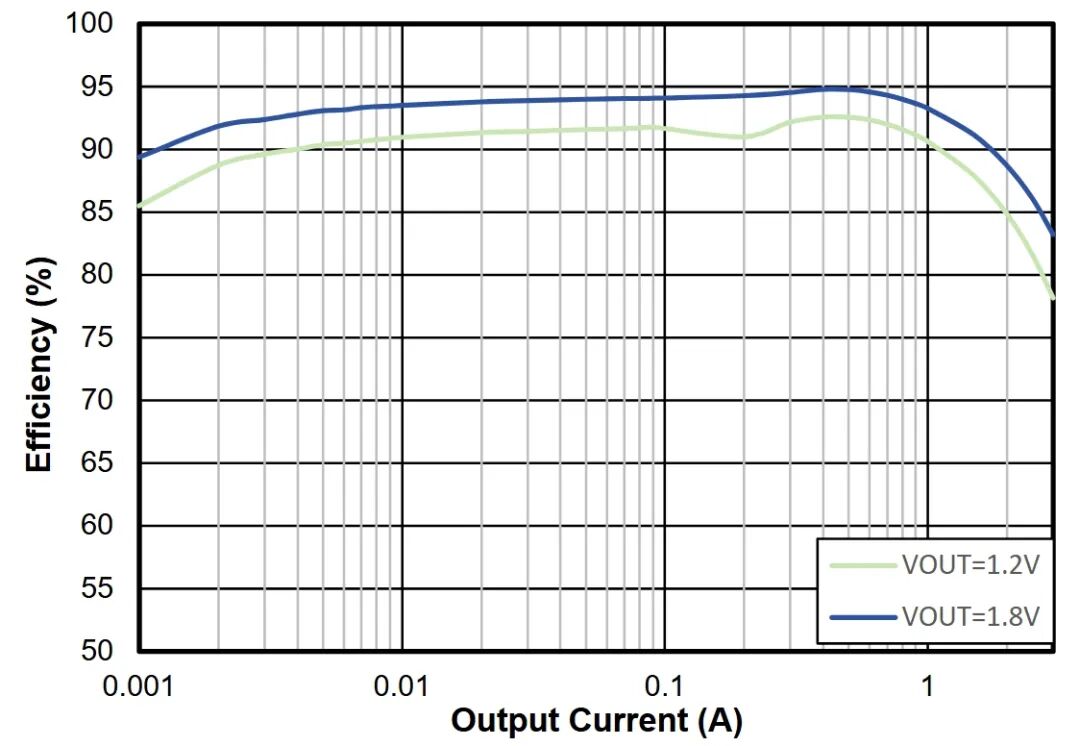

TPP05301展现出卓越的能效表现，针对光模块最常用的3.3V主电源轨，在3.3V转1.8V的典型应用中，其峰值效率可达95%。这意味着更少的电能转化为热量，显著缓解了高带宽光模块面临的散热压力，保障信号传输更稳、更远。
超低功耗，续航持久

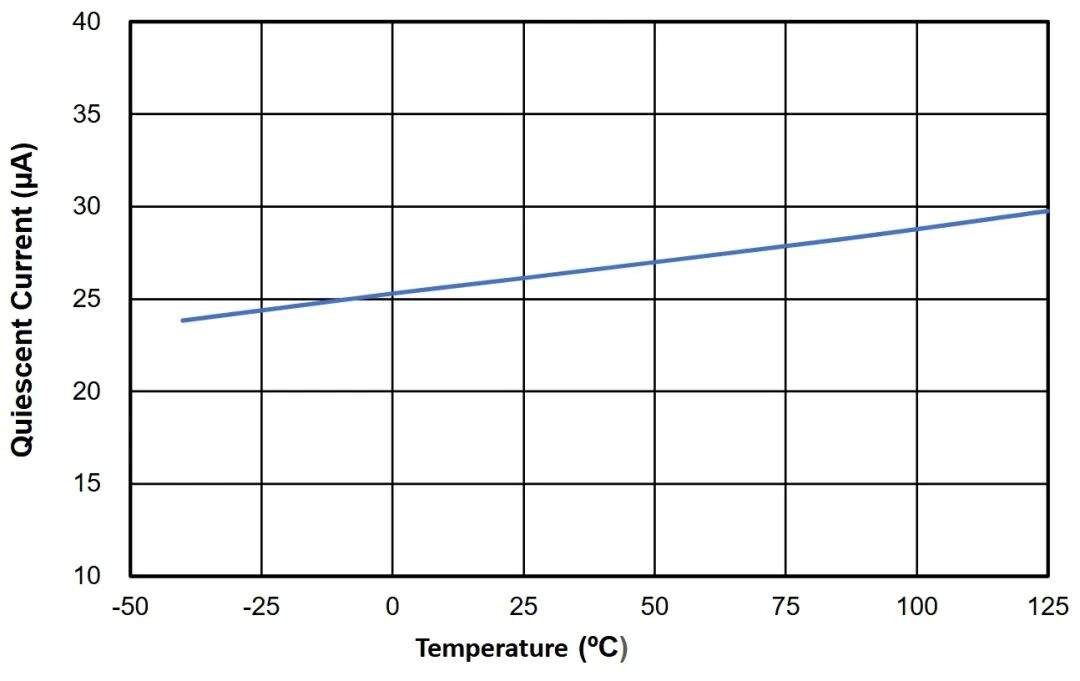

针对电池供电系统，TPP05301表现出了优异的节能特性。其关断电流可低至100nA，非开关状态下的典型静态电流（Iq）仅为25µA，全温度范围内均在30µA以下。
同时，TPP053010版本支持Power-Save Mode(PSM)省电模式，在轻载条件下自动切换至降频工作状态，大幅提升轻载效率，有效延长设备的电池续航时间。
支持直通，切换丝滑

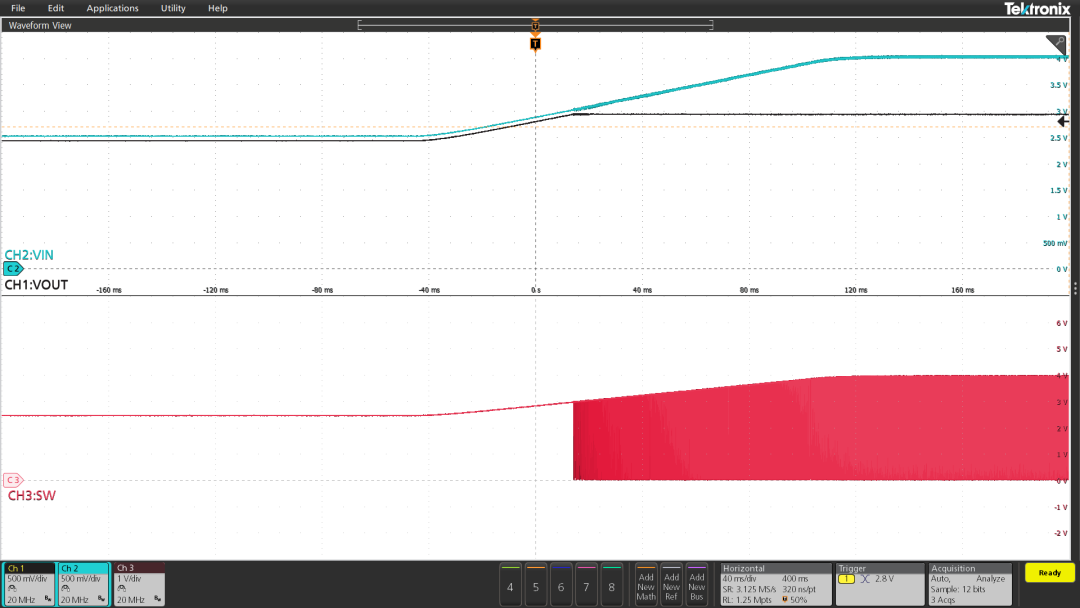

支持100%占空比（Low Dropout），当输入电压接近输出电压时，芯片可进入100%占空比模式，最大限度压榨电池的最后一点电量。TPP05301采用COF（Constant Off-Time）控制架构，控制固定的关断时间，自适应调节Ton时间，让进入与退出直通模式更加平滑。
低压使能，灵活控制

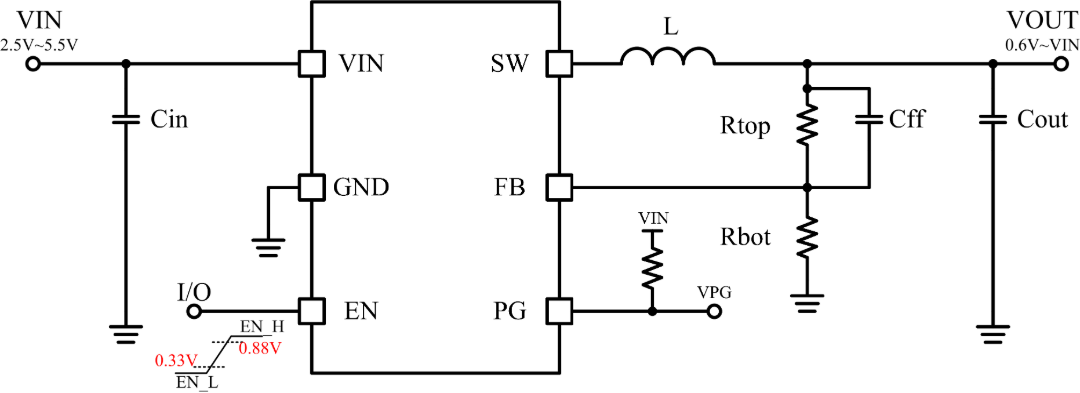

随着AI终端和算力设备的发展升级，供电和控制轨的电压不断降低。TPP05301具备原生低压使能特性，其EN引脚阈值完美适配1.2V逻辑电平，无需额外电平转换。这一特性可直接为先进芯片DSP、FPGA或SoC的GPIO进行控制，极大地提升了电源时序管理的灵活性与设计自由度。
产品特性
•输入电压范围 (VIN)： 2.5V ~ 5.5V；
•输出电压范围 (VOUT)： 0.6V ~ VIN；
•最大持续输出电流： 3A；
•开关频率： 2.2MHz/1.1MHz；
•静态功耗 (Iq)： 25µA (Typ.)；
•关断电流 (Isd)： 100nA (Typ.)；
•工作温度范围： -40℃ ~ +125℃；
•基准电压精度： 0.6V ±1%；
•封装形式： SOT563 (1.6mm × 1.6mm)；
典型应用
得益于宽泛的输入电压、超小的封装和出色的效率，TPP05301可广泛应用于以下领域：
数据中心网络设备：光模块、交换机、无线AP
AIoT与视觉终端： IP Camera (网络摄像机)、无人机、智能穿戴设备
消费类电子： 智能电视、DVR、STB
通用便携设备： 智能家居终端、电池供电的通用电源模块
负压供电方案

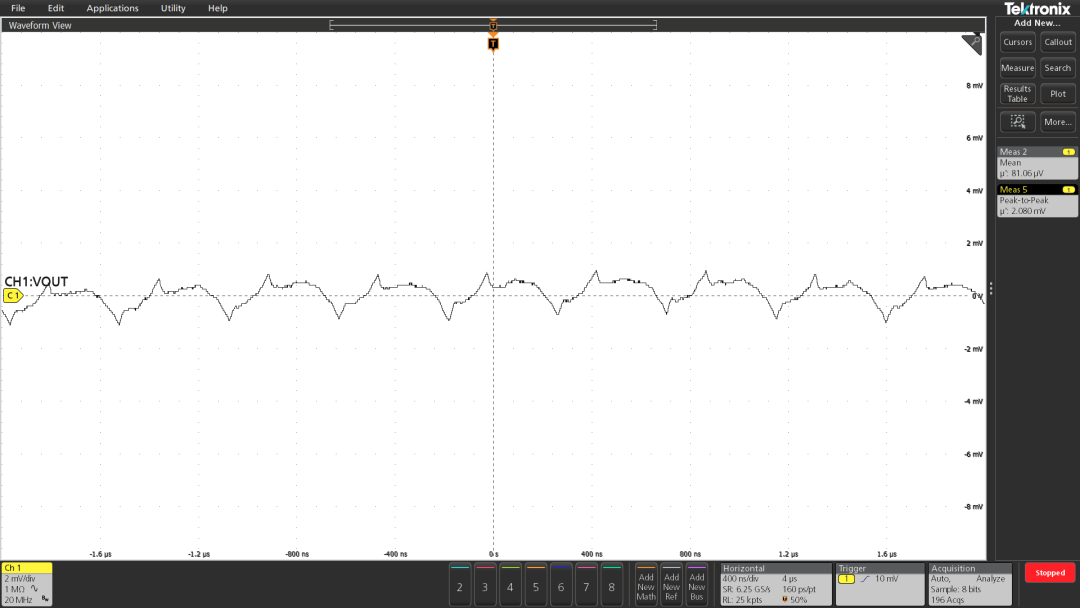

光模块应用中需要给DSP的IO/PIC的TX提供负压供电，TPP05301可以实现负压方案，并提供较小的纹波输出，VIN=3.3V，VOUT=-1.8V，ILoad=80mA时的输出电压纹波如图。

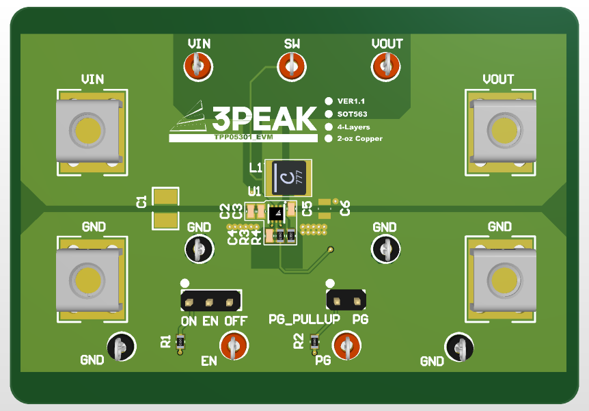

TPP05301系列现已量产，提供样品申请及评估板技术支持。如有需求，请联系思瑞浦当地销售团队或邮件至business@3peak.com。
