近日,MPS宣布推出高效同步降压转换器——MP8887。该产品支持4.5V至65V宽输入电压范围、最高9A峰值输出电流,并集成I2C数字接口、可编程频率以及可调过流保护,适用于无线充电、USB PD3.2 EPR(Extended Power Range)以及高功率直流供电等应用场景,为新一代高压大功率系统提供兼具效率、灵活性与可靠性的电源解决方案。

为什么需要这款高效同步降压转换器?

近年来,USB PD EPR、高功率无线充电以及高压DC供电系统快速发展,终端设备对于电源芯片的要求正在不断提升。尤其是在高功率密度应用中,系统不仅需要更高输入耐压与更强输出能力,同时还需要在有限空间内实现更精准的功率管理、更低发热以及更灵活的动态调节能力。在这一趋势下,MP8887通过高电流能力、高集成度以及数字化控制特性,为高压大功率电源设计提供了更高效的实现方式。

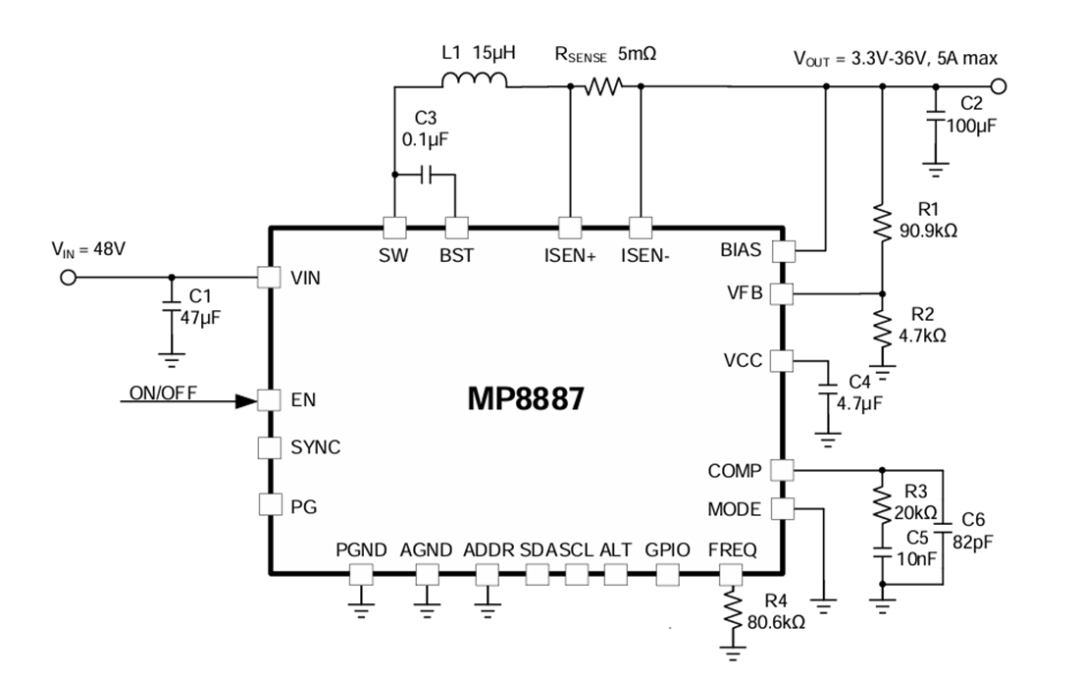

MP8887 典型应用原理图

四大核心优势,一看就懂

高电流能力满足高功率应用需求

随着USB PD3.2 EPR规范将供电能力提升至240W,以及无线充电系统持续向更高功率升级,电源系统对于大电流输出能力的需求显著提升。作为一款为大功率场景打造的65V/9A高效同步降压转换器,MP8887内置两颗功率MOSFET,支持最大四相并联应用,单颗峰值9A输出电流,并支持1V至51V宽输出电压范围,可覆盖无线充电发射端、USB PD EPR电源、高功率DC模块以及工业设备等多种应用需求。

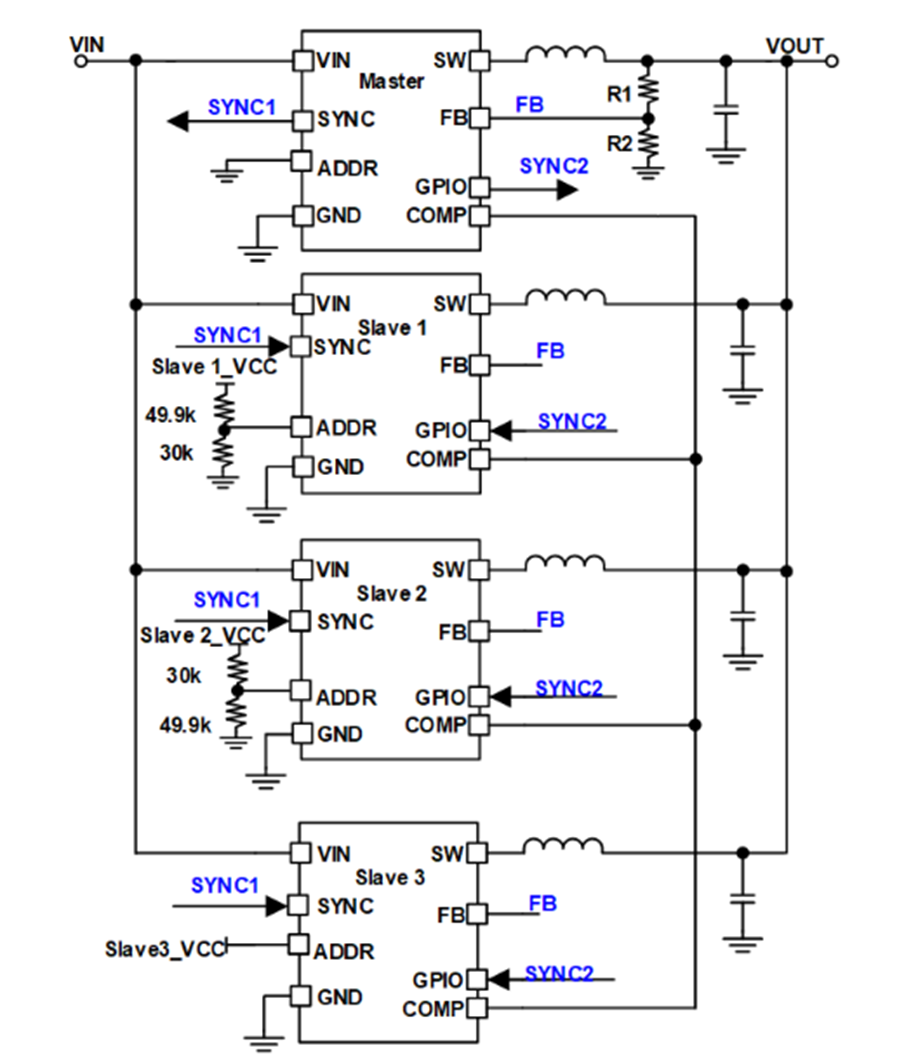

MP8887四相并联应用原理图

同时,产品支持4.5V至65V宽输入电压范围,最大绝对耐压达到70V,可直接适配24V、36V、48V等商用车,消费电子和工业应用场景,减少额外前级转换电路需求,帮助系统降低复杂度与整体BOM成本。对于高功率供电平台而言,更高输入耐压与更强输出能力不仅能够提升系统兼容性,也有助于为未来更高功率设计预留充足余量。



灵活可编程配置,适配多样化应用平台

随着终端设备功能持续复杂化,系统对于电源动态调节能力的需求也在不断提升。传统固定参数电源方案在面对多协议、多工作模式应用时,往往缺乏足够灵活性。为满足不同系统平台对电源管理的差异化需求,MP8887支持I2C接口,可对输出电压、输出电流限制及保护参数进行灵活配置。相比传统固定参数方案,该设计能够显著提升系统适配能力。例如,在USB PD3.2 EPR应用中,可根据不同功率档位动态调整输出;在无线充电系统中,则能够针对不同负载状态优化供电性能。

  

此外,MP8887支持200kHz至600kHz可配置开关频率支持外部时钟同步功能,并具备频谱扩展功能FSS(Frequency Spread Spectrum),可帮助系统进一步优化EMI表现与整体效率。同时,产品支持100% Duty导通,可在输入输出压差较小时维持稳定输出,进一步提升应用适配性。



高集成与紧凑封装兼顾性能与空间需求

除了更高性能外,小型化同样是当前高功率设备的重要发展趋势。对于无线充电设备、扩展坞、电源模块以及工业便携设备而言,有限PCB空间往往要求电源方案在更小尺寸内实现更高功率输出。MP8887采用4mm × 5mm紧凑QFN封装,在提供高压、大电流输出能力的同时,有效节省PCB面积,帮助客户实现更高功率密度设计。

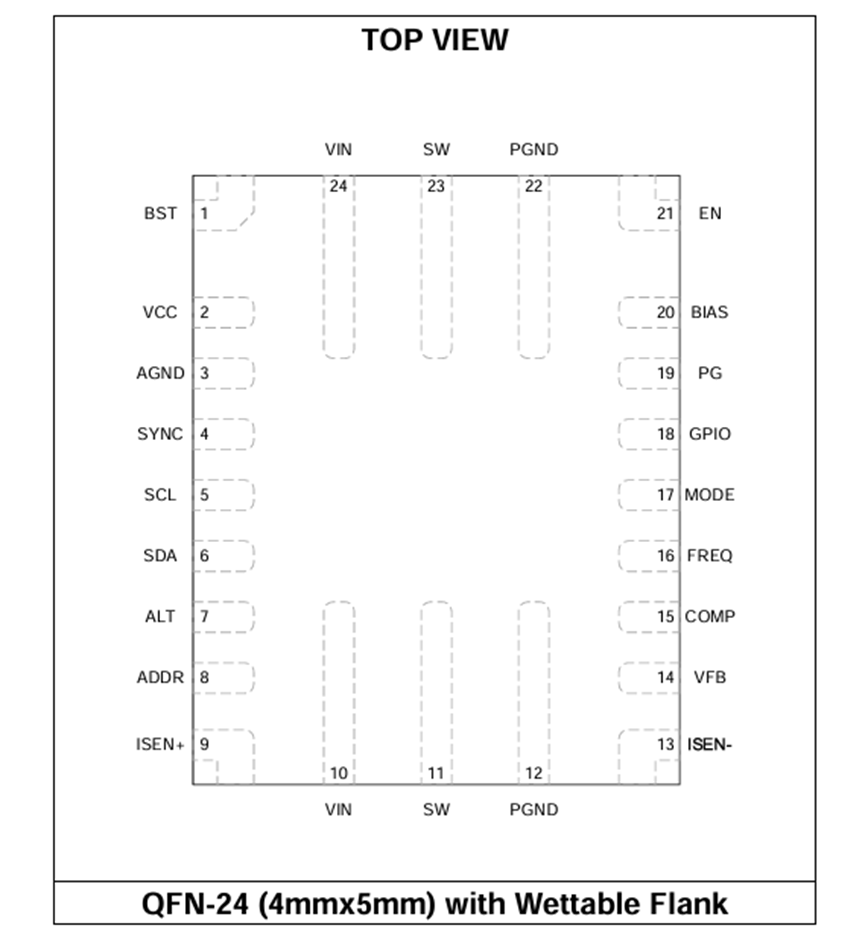

MP8887 封装参考图

高效率设计,满足高功率系统需求

在高功率应用中,效率与热性能直接影响产品可靠性与整体设计难度。尤其是在无线充电、快充适配器以及紧凑型工业设备中,有限空间往往难以容纳复杂散热结构,因此电源系统需要尽可能降低功耗与发热。MP8887采用高效同步降压架构,在36V输入、5A负载条件下,效率最高可达97.67%,有效降低功率损耗与热耗散。

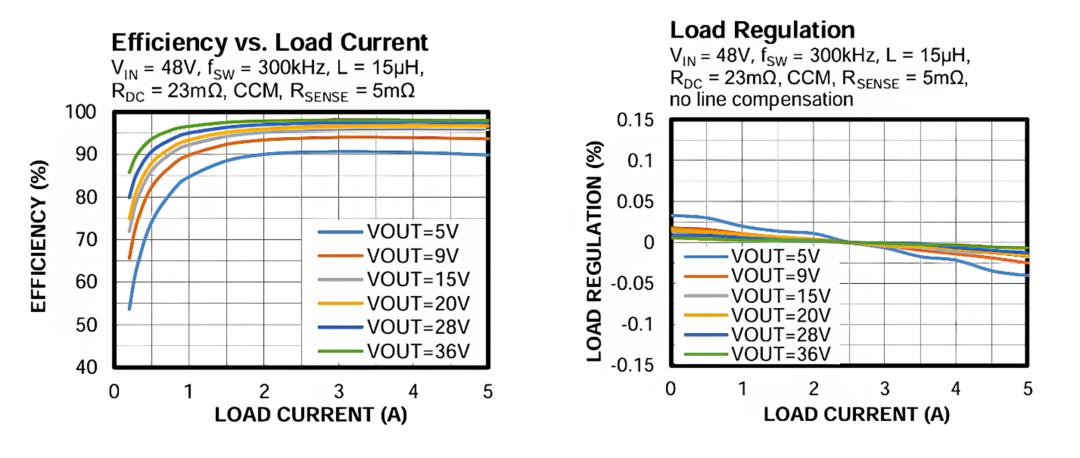

MP8887 效率负载曲线图

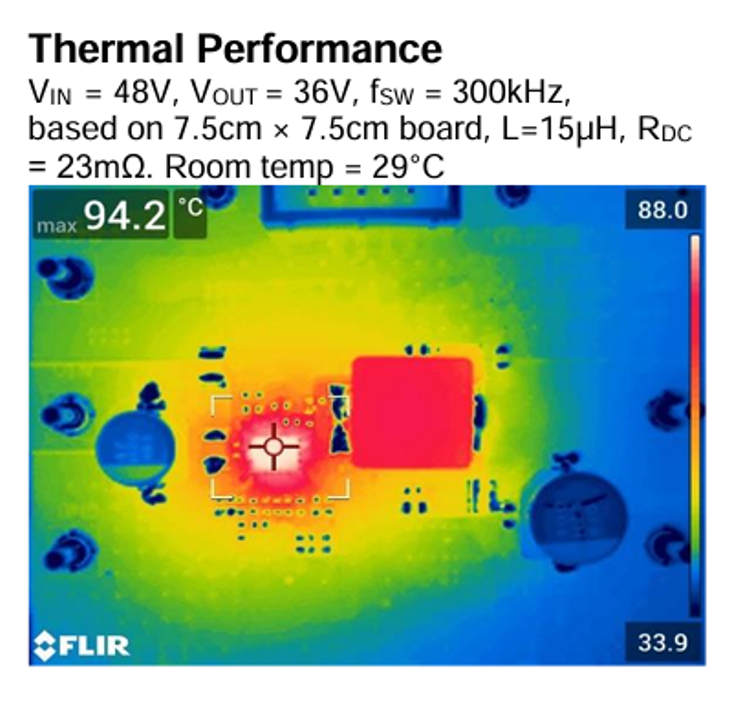

与此同时,MP8887单颗convertor实现USB-PD3.2 EPR全功率范围,还具有优异的热性能,有助于降低系统散热压力并提升长期运行稳定性。在36V/5A输出条件下,Tcase仅为94.2℃;在频率200kHz的运行条件下,Tcase温度可降至80°C。这一特性不仅能够帮助系统减少散热器件设计,还能够进一步提升整体功率密度,更适合高性能、小型化终端设备。

MP8887 热性能测试图

此外,针对高压、高功率应用环境,MP8887还集成了过压保护(OVP)、过流保护(OCP)以及过温保护(OTP)等多重保护机制,可有效应对复杂工作环境中的异常情况,提升系统长期运行可靠性。

产品特性一览

  4.5V至65V宽输入电压 (VIN) 范围,70V最大绝对电压

  1V至65V宽输出电压 (VOUT) 范围

  0V至2.047V反馈 (FB) 参考电压范围,0.5mV步长

  高达9A的峰值输出电流 (IOUT)

  36V/5A负载条件下效率高达97.67%

  I2C操作关闭状态下,具有低至180µA的静态电流 (IQ)

  可配置峰/谷值电流限

  ±5%输出恒流 (CC) 电流限精度

  自动高级异步调制 (AAM)/脉宽调制 (PWM) 模式,以及带频谱扩展(FSS)的FPWM 模式

  200kHz至600kHz可配置的开关频率 (fSW),支持外部时钟同步

  支持VCC偏置供电功能以提高效率

  可配置线路压降补偿

  可配置输出放电电流

  过压保护 (OVP)、过流保护 (OCP)、过温保护 (OTP) 和中断

  电源正常 (PG) 指示

  采用侧面镀锡的QFN-24 (4mmx5mm) 封装

样品申请

MP8887现已开放限时福利——免费样品申请(1分购),每人限领2颗,仅限工程师参与,审核通过后发货。
