AiP4728x是一款内置MOSFET的高集成单节锂电池保护芯片，集超低功耗、高精度检测、全维度保护于一体，采用SOT23‑5极小封装，外围仅需1阻1容，完美适配智能穿戴、便携小家电、小型储能等锂电设备，为电池提供高效、可靠的安全保障。
- 正常工作：实时监控电池电压/电流，电池自由充放电
- 过充保护：电压超过阈值后关断MOS，停止充电
- 过放保护：电压低于阈值后关断MOS，进入低功耗模式
- 充放电过流：电流超标快速关断，避免损坏电池与设备
- 短路保护：250μs极速关断，防止极端风险
- 过温保护：160℃自动保护，110℃恢复，杜绝热失控
- 0V充电：支持深度亏电电池激活，提升产品可用性
【产品优势】
内置17mΩ低阻MOS，导通损耗低、发热小，大电流场景更稳定
极致低功耗：正常工作2μA、过放模式1.3μA、睡眠模式仅0.2μA
全场景安全保护：过充/过放/充放电过流/短路/过温/电池防反接全场景守护
高精度电压检测，误差严控，保护响应精准及时
支持0V电池充电，深度亏电电池可安全激活
双重放电过流与短路极速保护，响应快、安全性高
SOT23‑5小封装，布板省空间，BOM极简，量产友好
【关键参数】
工作电流：正常2μA｜过放1.3μA｜睡眠0.2μA
过充保护：阈值电压±50mV
过放保护：2.4V
充放电过流：充电7A｜放电9A｜短路27A
保护延时：过充150ms｜过放55ms｜过流10ms｜短路250μs
过温保护：160℃保护，110℃自动恢复
封装：SOT23‑5
【引脚排列图】
【引脚说明】
【保护触发时序图】

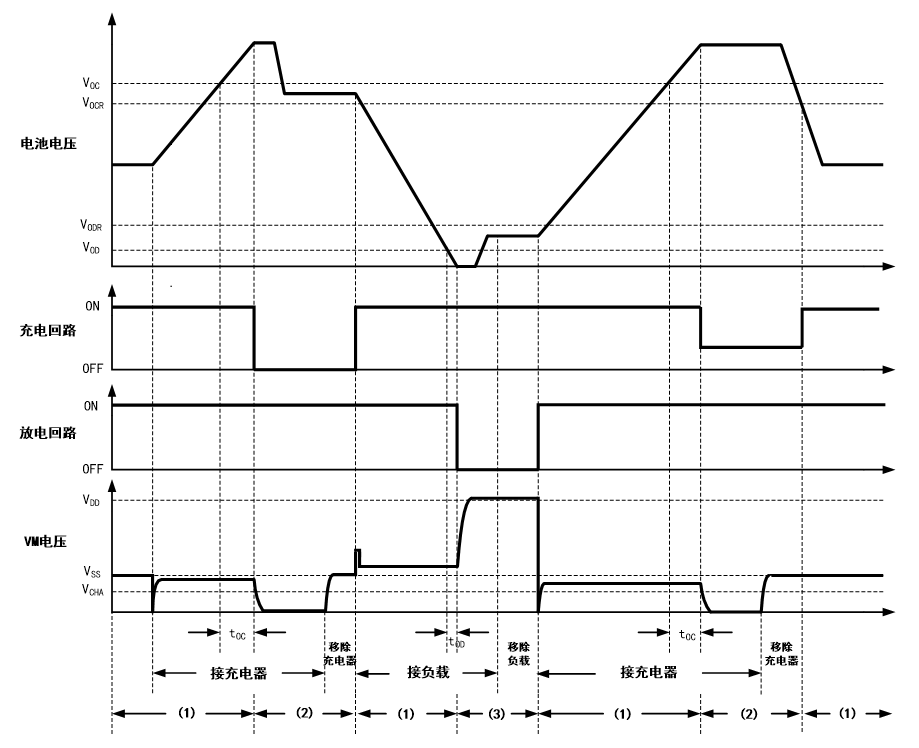

图1过充电和过放电保护
注：（1）正常工作（2）过充电状态（3）过放电状态
- 5.2充电过流和放电过流保护

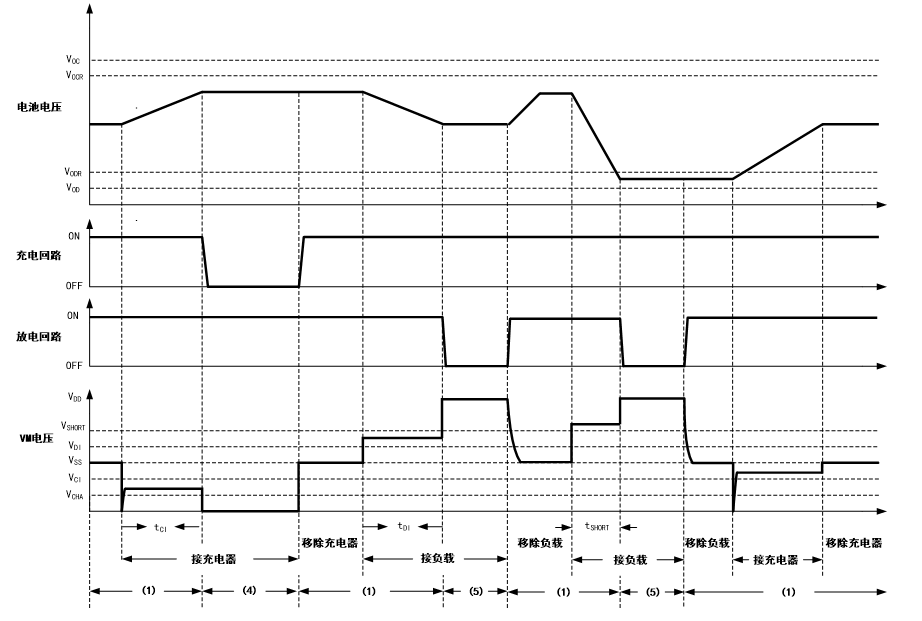

图2过充电和过放电保护
- 注：（1）正常工作（4）充电过流状态（5）放电过流状态
【应用领域】
- 便携风扇、美容仪、电动小工具
- 手持扫码枪、LED便携灯、小型储能
- 电子烟、玩具、各类单节锂电便携设备
- 典型应用电路
- 极简电池充放电保护电路设计

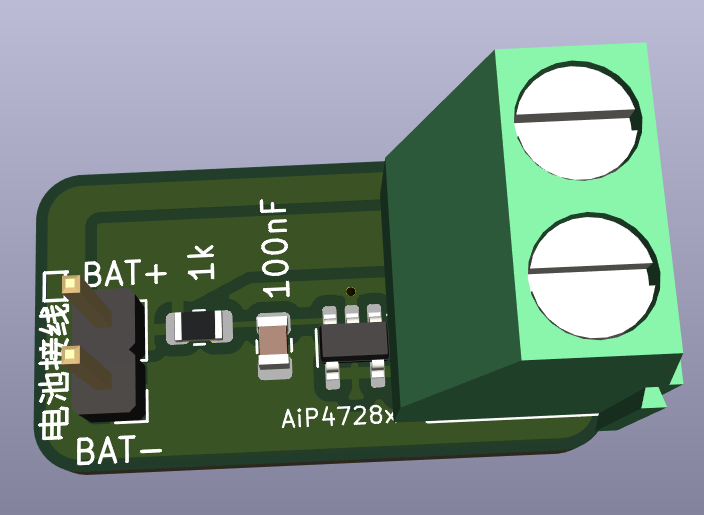

图3 1阻1容1芯片电池保护电路设计
外围极简设计：R1=1kΩ、C1=0.1μF，需靠近芯片放置；大电流路径加粗缩短，优化散热与可靠性。
- AiP4056x+AiP4728x典型应用方案
本方案中，当接入充电器时，PMOS管开启，MOS管关断。充电器会分别直接对用电器供电与通过AiP4056x对电池充电，AiP4728x对锂电池进行充电保护。当电池电量达到过充保护点或其他异常条件时，将断开芯片内部MOS，使电池不再进行充电。
当拔除充电器后，PMOS管关断，此时将使用电池进行供电，当电池电量低于AiP4728x过放保护阈值或其他异常条件时时，AiP4728x会触发过放保护，断开芯片内部MOS，电池不再对外放电，同时芯片进入休眠模式，降低电池功耗。

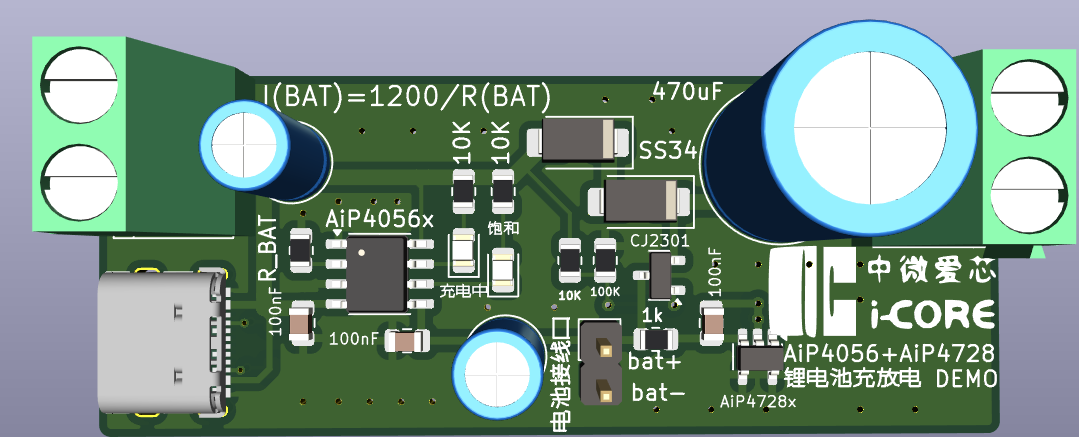

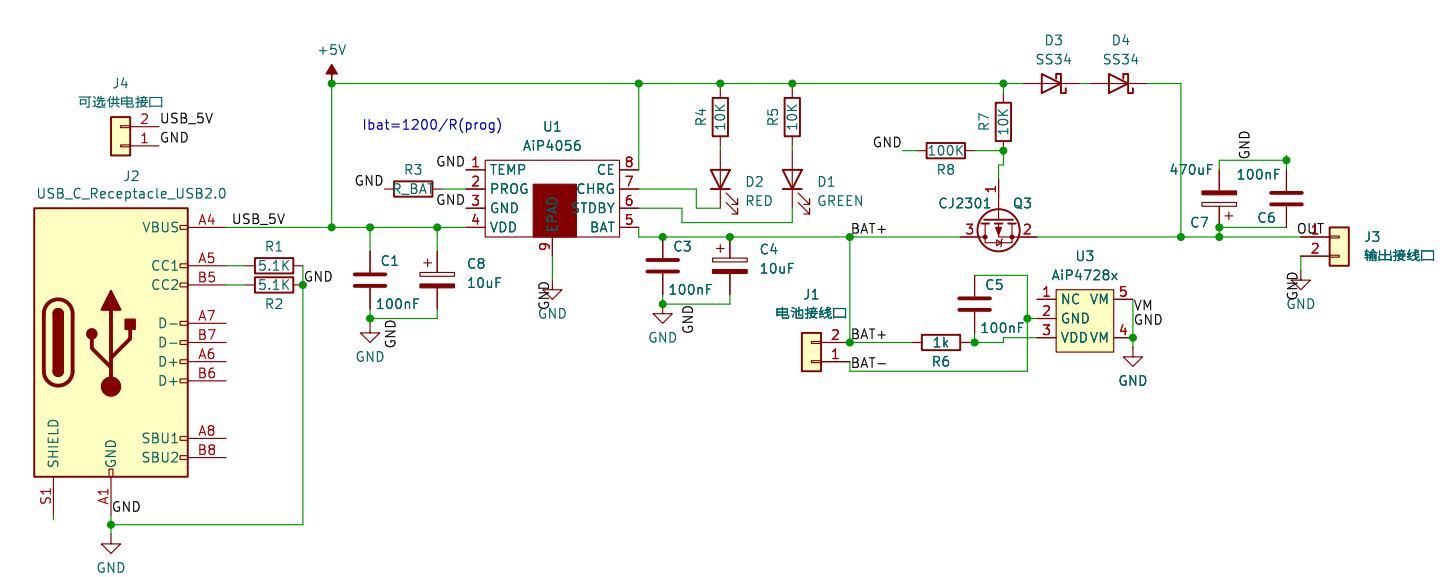

图4 AiP4056+AiP4728x的典型应用方案
注：
- 锂电保护芯片AiP4728x的过冲电压点应略大于AiP4056x的电压充饱点。
- 本方案中二极管导通压降为0.3V，通过电流能力为3A。用电器可依据供电电压范围将二极管个数减少为1个。
- 本方案中PMOS管的过电流能力为2.3A，请根据实际所需锂电池放电电流需求进行更换
- PCB中大电流路径应加粗缩短，优化散热与可靠性。
- 若AiP4728x过充保护电低于AiP4056x电压充饱点，当AiP4728x触发过充保护而AiP4056x达到电压充饱点时，可能会导致AiP4056x外围充电指示灯低频暗闪。
【结语】
AiP4728x以高集成、低功耗、全保护、极简外围的特性，成为单节锂电保护的国产高性价比优选，助力客户快速量产、提升产品安全与续航表现。
如需样品、规格书、应用方案、技术支持，欢迎联系我司商务团队！
关注中微爱芯，获取更多锂电保护、电源管理新品与方案资讯。

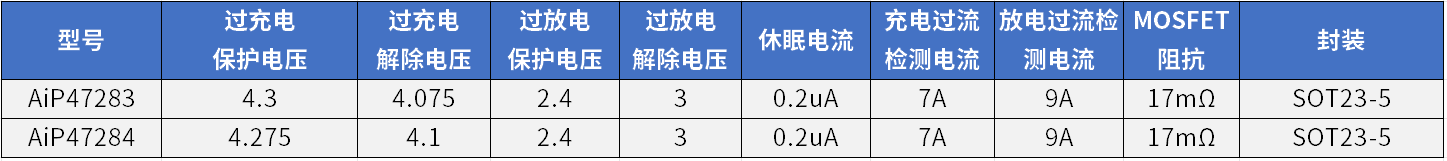

表1 锂保电路选型表

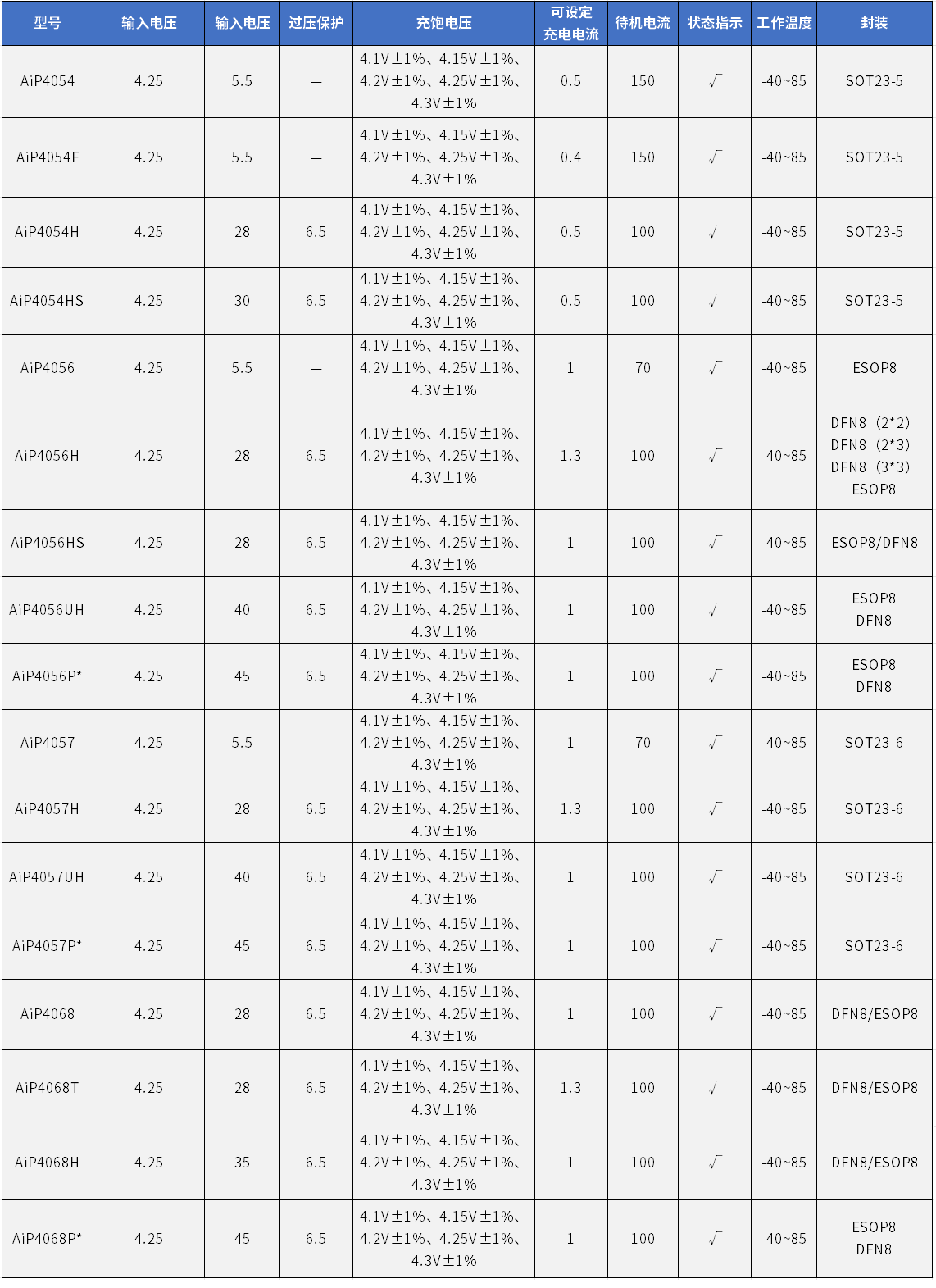

表2锂电池充电电路选型表
